H u l p s t u k k e n

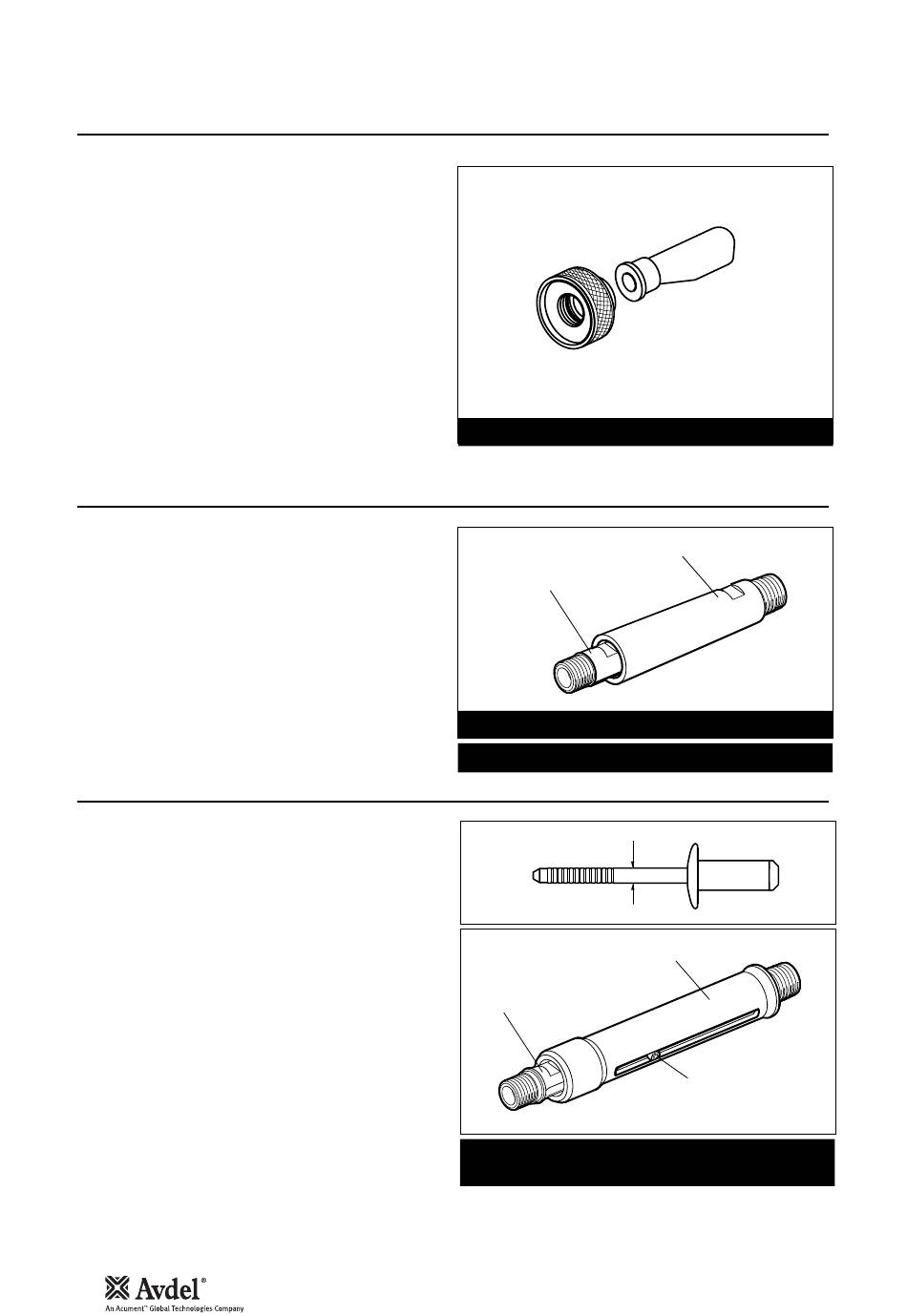

S t i f t v a n g e r
De stiftvanger is een heel eenvoudig alternatief voor de
standaard

stiftvanger

met
verschaffen tot delen van het werkstuk waarbij het reservoir in
de weg zou zitten. Deze stiftvanger is gemakkelijk op het
gereedschap te monteren:
•
Steek een stang met een diameter van 3 mm in één van
de gaten van borgmoer 26 en draai deze los.
•
Verwijder borgmoer 26 en de gehele samenstelling van
stiftvanger en reservoir, onderdelen 18, 20, 21, 22, 23,
24 en 25.
•
Schroef de adaptormoer op eindkap 27.
•
Druk het dikke einde van de stiftvanger in de groef binnen
in de adaptormoer.
•
Verdraai de stiftvanger totdat de opening wegwijst van de
bediener en andere personen die zich eventueel in de
buurt bevinden.
Ve r l e n g s t u k
Wanneer het verlengstuk tussen het gereedschap en de
klinkkop wordt gemonteerd, kan het gereedschap 76 mm
verder reiken. Dit is ideaal voor gebruik bij werkstukken met
nauwe toegang en diepgelegen gaten.
•
Verwijder alle klinkkopdelen zodat het verlengstuk kan
worden geplaatst.
•
Schroef de verlengas op spreiderhouder 1.
•
Schroef de mantel op kop 4.
•
Schroef de klinkkop op het verlengstuk.
HET VERLENGSTUK MAG NIET WORDEN GECOMBINEERD MET
DE KLINKKOP VOOR MAXLOK
H u l p s t u k v o o r z i j d e l i n g s e u i t w o r p
Wanneer dit hulpstuk tussen het gereedschap en de klinkkop in
wordt aangebracht, worden de verbruikte stiften van de
bevestigers aan de voorkant
uitgeworpen en ontstaat er een extra reikwijdte van 90mm.
Het hulpstuk voor zijdelingse uitworp kan bij het plaatsen van
Maxlok ® -bevestigers niet worden toegepast.
•
Verwijder alle klinkkopdelen voordat het hulpstuk voor
zijdelingse uitworp wordt gemonteerd.
•
Verwijder de schroef van het hulpstuk.
•
Schroef de verlengas op spreiderhouder 1.
•
Schroef de mantel in kop 4.
•
Doe de schroef terug op zijn plaats en zet hem vast met
Loctite Screwlock 222, onderdeelnummer 07900-00371.
•
Schroef de klinkkop op het hulpstuk voor zijdelingse
uitworp.
Het gebruiksgemak wordt verhoogd door de stiftvanger, met
of zonder reservoir, te vervangen door de veiligheidskap met
het onderdeelnummer 71210-20201. "O"-ring 19 mag niet
worden verwijderd.
Vetgedrukte onderdeelnummers verwijzen naar de Algemene Samenstelling en Lijst van Onderdelen op pagina's 84-85.
78
reservoir en kan toegang
® -BEVESTIGERS.
van het gereedschap
ADAPTORMOER
71210-20101
ONDERDEELNUMMER SET: 71210-20100
VERLENGAS
ONDERDEELNUMMER VAN STANDAARD VERLENGSTUK: 71210-20300
3 / " & 1 / " MAXLOK ®

-VERLENGSTUK: 71230-20300

16 4
STIFTDIAMETER
MANTEL
VERLENGAS
Part number: 07498-00900
voor bevestigers met een grotere stiftdiameter dan 3,1 mm
STIFTVANGER
07340-00342
MANTEL
SCHROEF, 8-32 x
1/4 INCH
