Servicio Del Cilindro Sheet-Sav - Cascade E Serie Manual De Servicio Técnico

S
ERVICIO

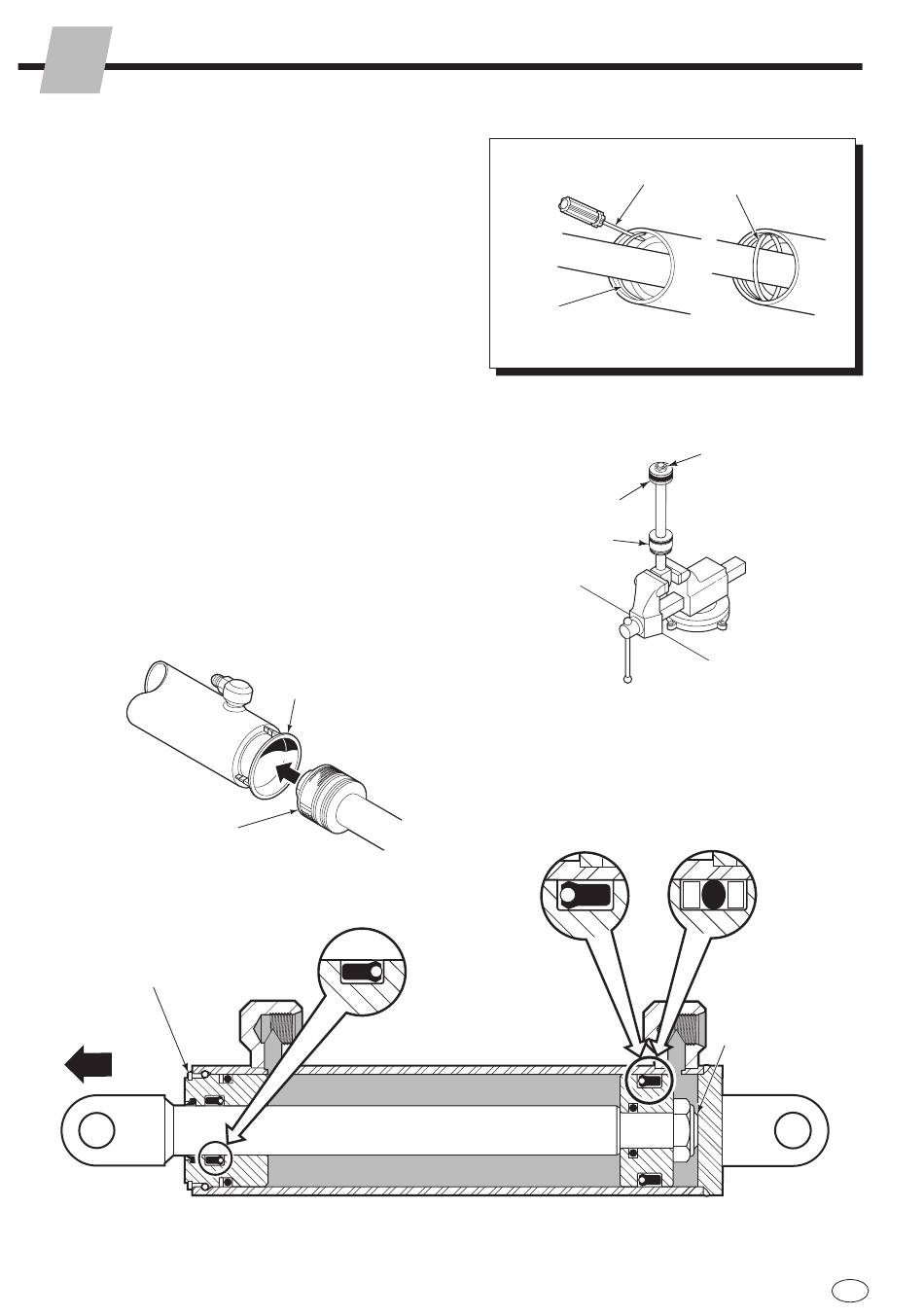

Servicio del cilindro Sheet-
5.4-11
Sav
TM
Para el desmontaje del cilindro, lea los Procedimientos
generales de servicio del cilindro en la Sección 5.4-5.
1
Quite el anillo de presión del retenedor. Introduzca
el retenedor dentro del orificio del cilindro. Utilice
un destornillador para presionar sobre el anillo de
retención y girarlo de lado.
ATENCIÓN: No arañe el orificio del cilindro.
2
Quite el conjunto de varilla del cilindro.
3
Para quitar el pistón, prense el conjunto de varilla en un
banco con el extremo de horquilla como se muestra.
ATENCIÓN: No prense sobre la superficie de sellado
de la varilla del cilindro.
4
Quite la tuerca del pistón y saque el pistón de la varilla
del cilindro. Apriete la tuerca del pistón hasta un par de
100 Nm en su posterior montaje.
5
Para volver a armarlo, invierta el procedimiento anterior
incluyendo lo siguiente:
• Para la inspección y el montaje, lea los
Procedimientos generales de servicio en la Sección
5.4-5.
• Apunte la posición de las juntas. Vea en la ilustración
la colocación correcta de las juntas.
1
2
72
Cargador de
pistón/junta
Conjunto de
varilla
SS0664.eps
1
Introducir
retenedor
Retenedor
5
Introducir
destornillador
Anillo de retención
3
Pistón
SS0061.eps
O BIEN
5
SS0791.eps
686455-R2 ES
PP1063.eps
