Barrera de Seguridad SF4B
•

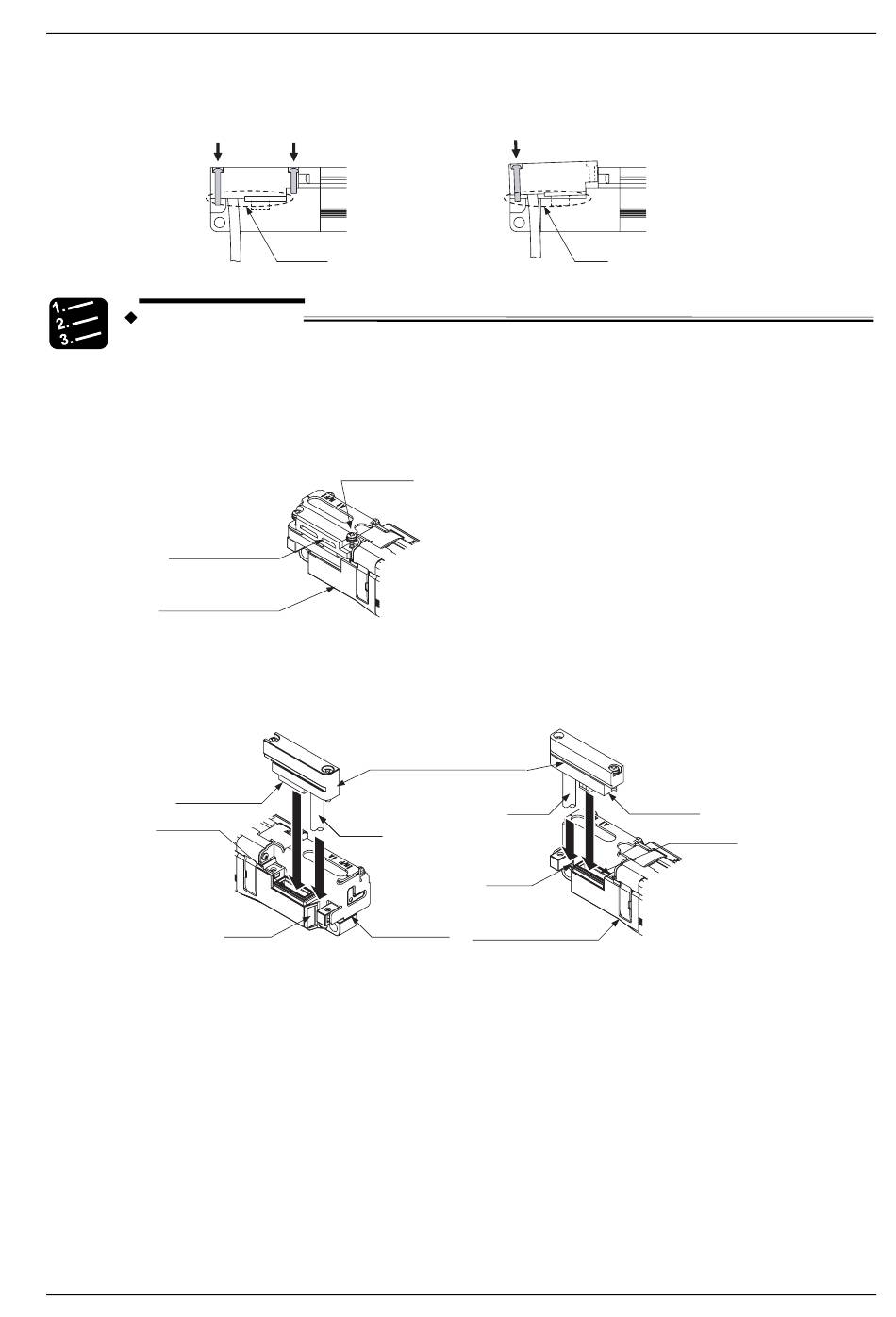

No insertar los conectores de forma incorrecta y fijarlos con los tornillos
M2.6.
Bien
Procedimiento
1. Aflojar los dos tornillos M2.6 del extremo del emisor y del receptor del
sistema principal
2. Quitar la tapa del conector de la barrera del sistema principal
Tapa del conector
Unidad del
sistema principal
3. Insertar el conector del cable para la conexión en serie (SFB-CSL) en la
barrera del sistema principal y en los subsistemas
Al insertar el conector, introducir el cable dentro de la ranura de la barrera.
Terminación
a conector
Terminación a
conector
4. Apretar los dos tornillos M2.6
Sin espacio
Tornillo M2.6
Cable para la conexión serie
(SFB-CSL□) (Opcional)
Cable
Subsistema
(conector en la
parte de abajo)
Ranura
Mal
Espacio
Cable
Ranura
Sistema principal
(conector en la parte
de arriba)
2.5 Montaje
Terminación
a conector
Terminación
a conector
39
