2.6.1 Salida PNP

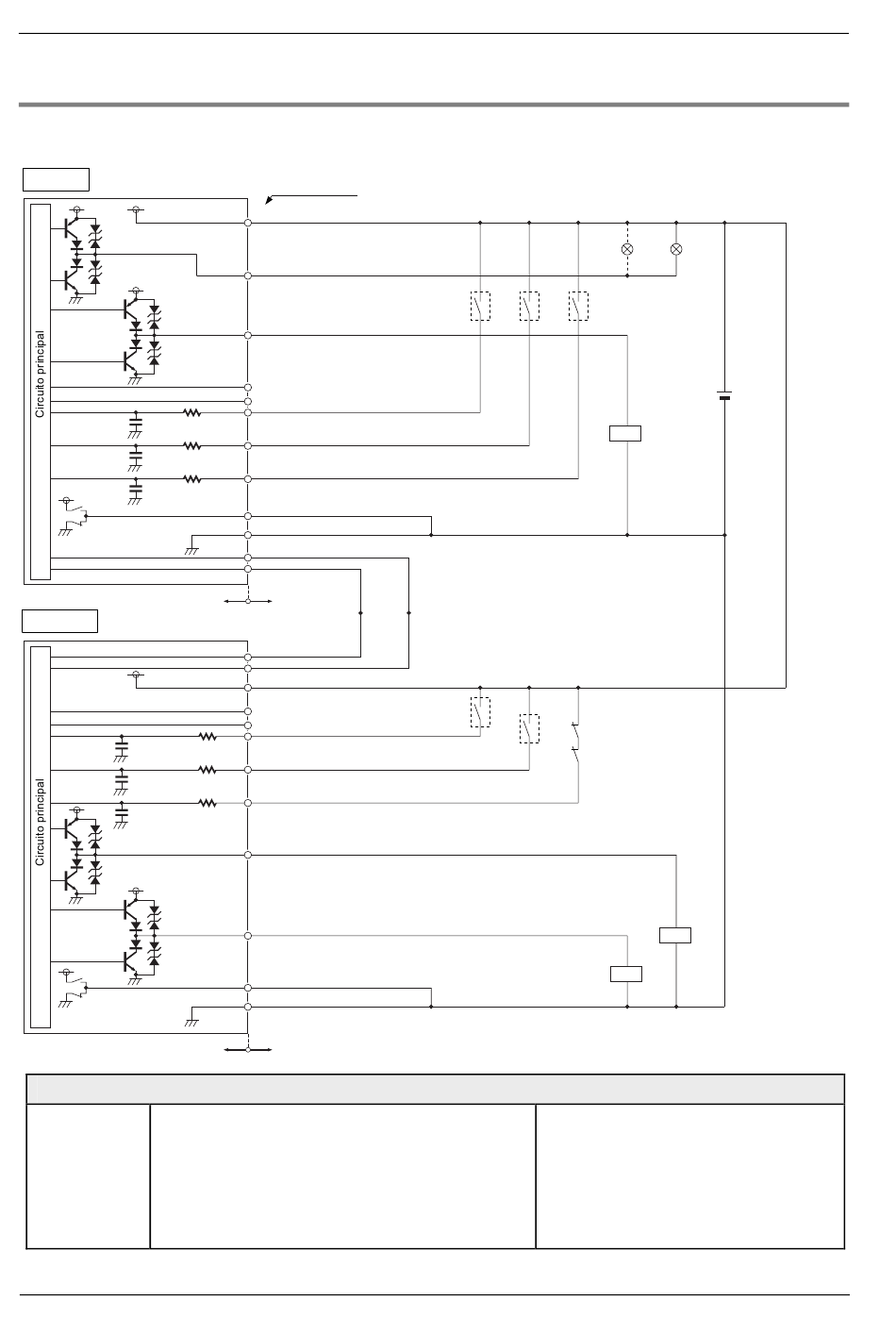

Esquema eléctrico para la salida PNP con un cable de 12 hilos
Emisor
0,22μF
470Ω
0,22μF
470Ω
0,22μF
470Ω
Circuito interno
Receptor
0,047μF
0,047μF
470Ω
0,22μF
Circuito interno
Símbolos del esquema eléctrico
Interruptor S1
• Entrada de parada de emisión/ entrada de Reset
42
Código de colores
(Marrón) +V
(Rojo) Salida de la lámpara de muting
(Amarillo-verde/Negro) Salida Auxiliar
(Gris) Prevención de interferencia mutua +
(Gris/Negro) Prevención de interferencia mutua -
(Amarillo) Entrada de anulación
(Violeta) Entrada de configuración de enclavamiento
(Rosa) Entrada de parada de emisión/ entrada de Reset
(Malla) Cable de selección de la polaridad de salida
(Azul) 0V
(Naranja) Sincronización +
(Naranja/Negro)
Sincronización-
Circuito de usuario
(Naranja/Negro)
Sincronización-
(Naranja) Sincronización +
(Marrón) +V
(Gris) Prevención de interferencia mutua +
(Gris/Negro) Prevención de interferencia mutua -
(Azul-cielo / Blanco) Entrada de Muting A
1kΩ
(Azul-cielo / negro) Entrada de Muting B
1kΩ
(Amarillo-verde) Entrada de monitorización de dispositivo externo
(Negro) OSSD 1
(Blanco) OSSD 2
(Malla) Cable de selección de la polaridad de salida
(Azul) 0V
Circuito de usuario
Barrera de Seguridad SF4B
*S1
*S1
*S1
Carga
*S1
*S1
K1
K2
Cuando está activo el reset manual:
• De Vs a Vs - 2,5V (corriente de
sumidero: 5mA o menos): Parada de
la emisión
• Abierto: Emisión
Cuando está activo el reset automático:
+
24V DC
-
± 10%
K1
K2
