Ajuste
13
Sincronizador
.05.27
● Girar la biela 1 (tuerca 2) conforme a la Norma 1.
● Desplazar el soporte 3 (tornillos 4) conforme a las Normas 2.
● La corredera del hilo inferior 5 se lleva a la instalación mediante la base 6 según la
● Ajustar el tope 7 (tuerca 8) según la Norma 4.
118
Norma
En la posición de reposo de la corredera del hilo inferior 5 debe cumplirse lo siguiente:
1. Entreeel borde delanterode la placa deaguja y el borde trasero de la corredera del hilo
inferior 5 debe quedar una distancia de 12 mm,
2. el borde delanterode la corredera del hilo inferior 5 debe quedar al ras con la placa de
aguja y
3. la corredera del hilo inferior 5 debe apoyarse ligeramente en la placa de aguja
4. En posición desplegada, entre el borde traserode la correderadel hilo inferior 5 y el bor-
de delantero de la placa de aguja debe quedar una distancia de 18,5 mm.
3
4
7
8
1
2

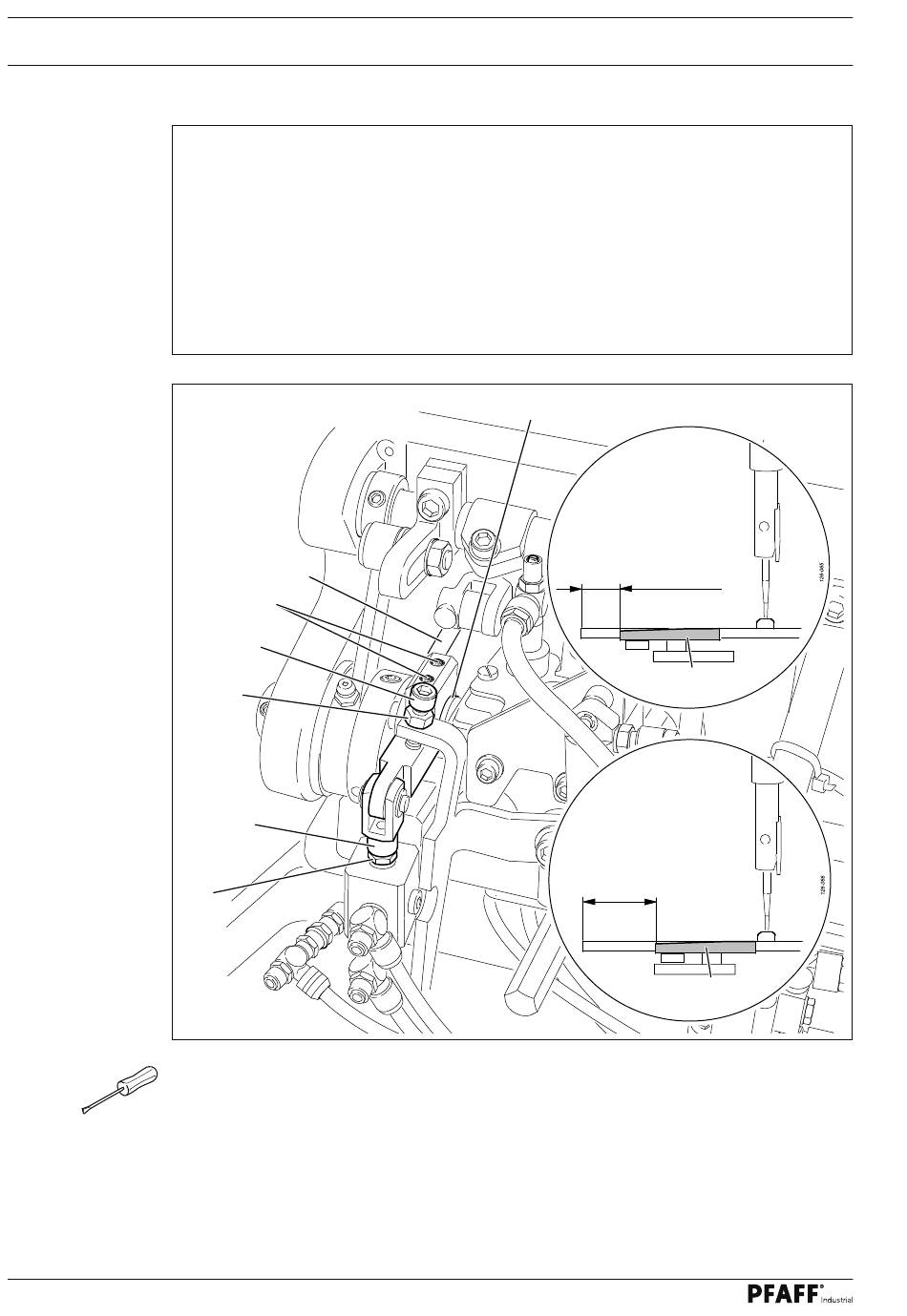

Fig. 13 - 29
Norma 3.
6
12 mm
5
18,5 mm
5
