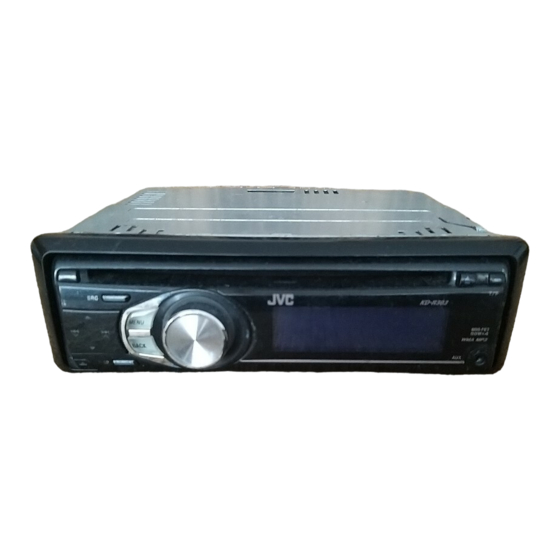

JVC KD-R303 Manual De Instalación/Conexion

KD-R303/KD-R302/KD-R301
Manual de instalación/conexión
Manual de Instalação/Ligação
GET0568-009A
[E]
ESPAÑOL
Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.
Si su vehículo no posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los
concesionarios de JVC de equipos de audio para automóviles.
ADVERTENCIAS
Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe
todas las conexiones eléctricas antes de instalar la unidad.
• Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la
instalación.
Notas:
• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente
consulte con su concesionario de JVC de equipos de audio para automóviles.
• Se recomienda conectar los altavoces con una potencia máxima de más de 50 W (tanto atrás como
adelante, con una impedancia de 4 Ω a 8 Ω). Si la potencia máxima es de menos de 50 W, cambie "AMP
GAIN" para evitar daños en los altavoces (consulte la página 15 del MANUAL DE INSTRUCCIONES).
• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.
• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta
unidad.
PRECAUCIONES sobre las conexiones de la fuente de alimentación y de
los altavoces:
• NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil,
pues podrían producirse graves daños en la unidad.
• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el
conexionado de altavoz de su automóvil.
Lista de piezas para instalación y conexión
Con esta unidad se suministran las siguientes piezas. Si hay algún elemento faltante, consulte
inmediatamente con su concesionario de JVC de equipos de audio para automóviles.
A
Panel de control
Painel de controlo
D
Cordón de alimentación
Cabo de alimentação
G
Perno de montaje
(M4 × 5 mm; M5 × 12,5 mm)
Parafuso
(M4 × 5 mm; M5 × 12,5 mm)
Sumidero térmico
Dissipador
B
Cubierta
Manga
E
Arandela (ø5)
Anilha (ø5)
H
Cojín de goma
Revestimento de borracha
PORTUGUÊS
Este aparelho funciona com uma corrente de 12 V DC, Terra NEGATIVO. Se o seu veículo não possuir
este sistema, é necessário um inversor de voltagem que pode ser fornecido por revendedores IN-CAR
ENTERTAINMENT (sistemas de entretenimento automóvel) da JVC.
AVISOS
Para evitar curto circuito, recomendamos que seja desligado o terminal negativo da bateria, e que sejam
efectuadas todas as ligações eléctricas antes de instalar o aparelho.
• Certifique-se de que o aparelho tem uma ligação Terra ao chassis do veículo.
Notas:
• Substitua o fusível por outro com a resistência e características indicadas. Se o fusível queimar com
frequência, consulte o revendedor IN-CAR ENTERTAINMENT (sistemas de entretenimento automóvel)
da JVC.
• É recomendado que os altifalantes sejam ligados com um máximo de potência de 50 W (à frente e atrás,
com uma impedância de 4 Ω a 8 Ω). Se a potência máxima for inferior a 50 W, altere a definição de
"AMP GAIN" para evitar que os altifalantes se danifiquem (ver pág. 15 de INSTRUÇÔES).
• Para evitar um curto-circuito, isole os terminais dos condutores NÃO UTILIZADOS.
• Os dissipadores ficam muito quentes depois de cada utilização. Tenha cuidado para não os tocar quando
remover o aparelho.
PRECAUÇÕES com a alimentação de corrente e ligações dos
altifalantes:
• NÃO ligue os conectores dos altifalantes do cabo de alimentação à bateria do veículo, pois se
o fizer danificará seriamente o aparelho.
• ANTES de ligar os conectores dos altifalantes do cabo de alimentação, verifique a instalação para
altifalantes do seu veículo.
Lista das peças fornecidas para instalação e ligação
São fornecidas as seguintes peças com este receptor. Se faltar alguma das peça listadas, contacte
imediatamente o revendedor IN-CAR ENTERTAINMENT (sistemas de entretenimento automóvel) da
JVC.
1
0908DTSMDTJEIN
SP, PR
© 2008 Victor Company of Japan, Limited
C
Placa de guarnición
Placa frontal
F
Tuerca de seguridad (M5)
Porca (M5)
I
Manijas
Suportes
