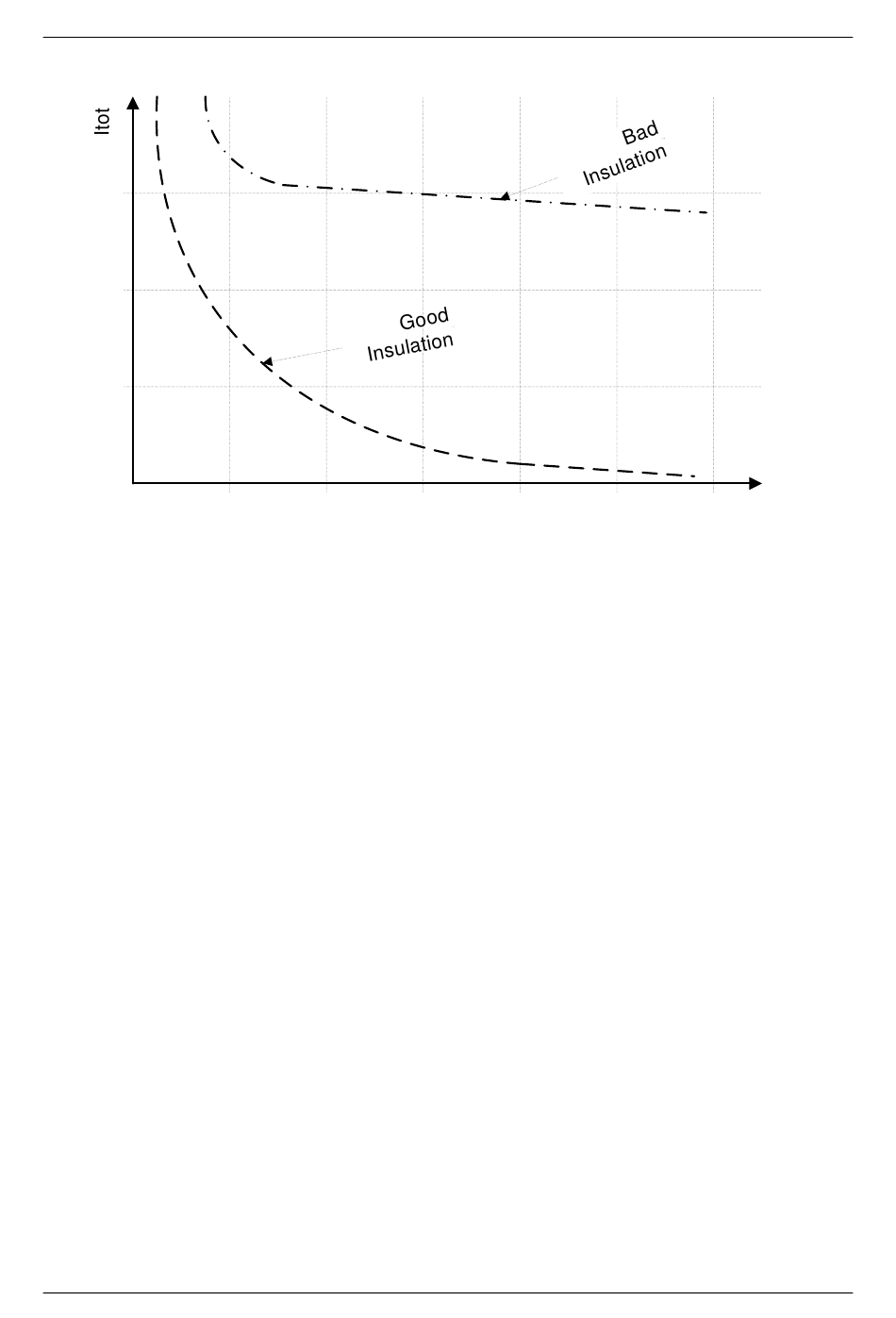

Figura 5.16: El diagrama de corriente/tiempo de un aislamiento bueno y malo
La prueba de descarga dieléctrica es muy útil para probar aislamiento multicapa. La
prueba puede identificar exceso de corrientes de descarga que aparecen cuando una
capa de un aislamiento multicapa está dañada o contaminada. Esta circunstancia no se
detectará por la prueba de punto o la de índice de polarización. La corriente de
descarga será mayor para tensión y capacitancia conocidas si la capa interna está
dañada. La constante de tiempo de esta capa individual será diferente de la de otras,
causando una corriente más alta que la del aislamiento intacto.
Advertencias:
¡Acuda al capítulo de advertencias para advertencias de seguridad!

¡No toque el objeto antes de que esté descargado del todo o durante la

medición! ¡Hay riesgo de descarga eléctrica!
Nota:
¡Tenga en cuenta las advertencias mostradas cuando empiece a medir!

El símbolo de alta tensión aparece en pantalla durante la medición para avisar al

usuario de una tensión de prueba potencialmente peligrosa.
El valor de la capacitancia se mide durante la descarga final del objeto probado.

Si está habilitada, el dispositivo mide la descarga dieléctrica (DD) cuando la

capacitancia está dentro del rango de 20 nF a 50 µF.
El tiempo de duración del gráfico R(t) es igual al del valor del Timer3.

El valor del temporizador puede ser muy largo (hasta de 99 min.), así que el

algoritmo de decimación automático especial se usa para dibujar el gráfico R(t)
en la pantalla.
Si se activa el promediado adicional (AVG) del resultado, no se calcularán el PI y

DAR (---).
10 20
probados con el método de descarga dieléctrica
30 40
49
Mediciones
t [s]
50 60
