Frame Rate
Spuntando questa casella, il convertitore rileva la fonte video a 60 fps e la converte
automaticamente in 59.94 fps. Deseleziona la casella per disabilitare questa funzione.
Questa funzione è utile per connettere una fonte HDMI che tramsmette 60 fps a dispositivi SDI
o in fibra ottica che usano il formato standard HD a 59.94 fps.
3G Output
Questa voce permette di scegliere il 3G-SDI di livello A o B per l'uscita in fibra ottica. Scegli
l'opzione più adatta in base alle specifiche del dispositivo 3G-SDI connesso. L'impostazione di
default è il livello B.

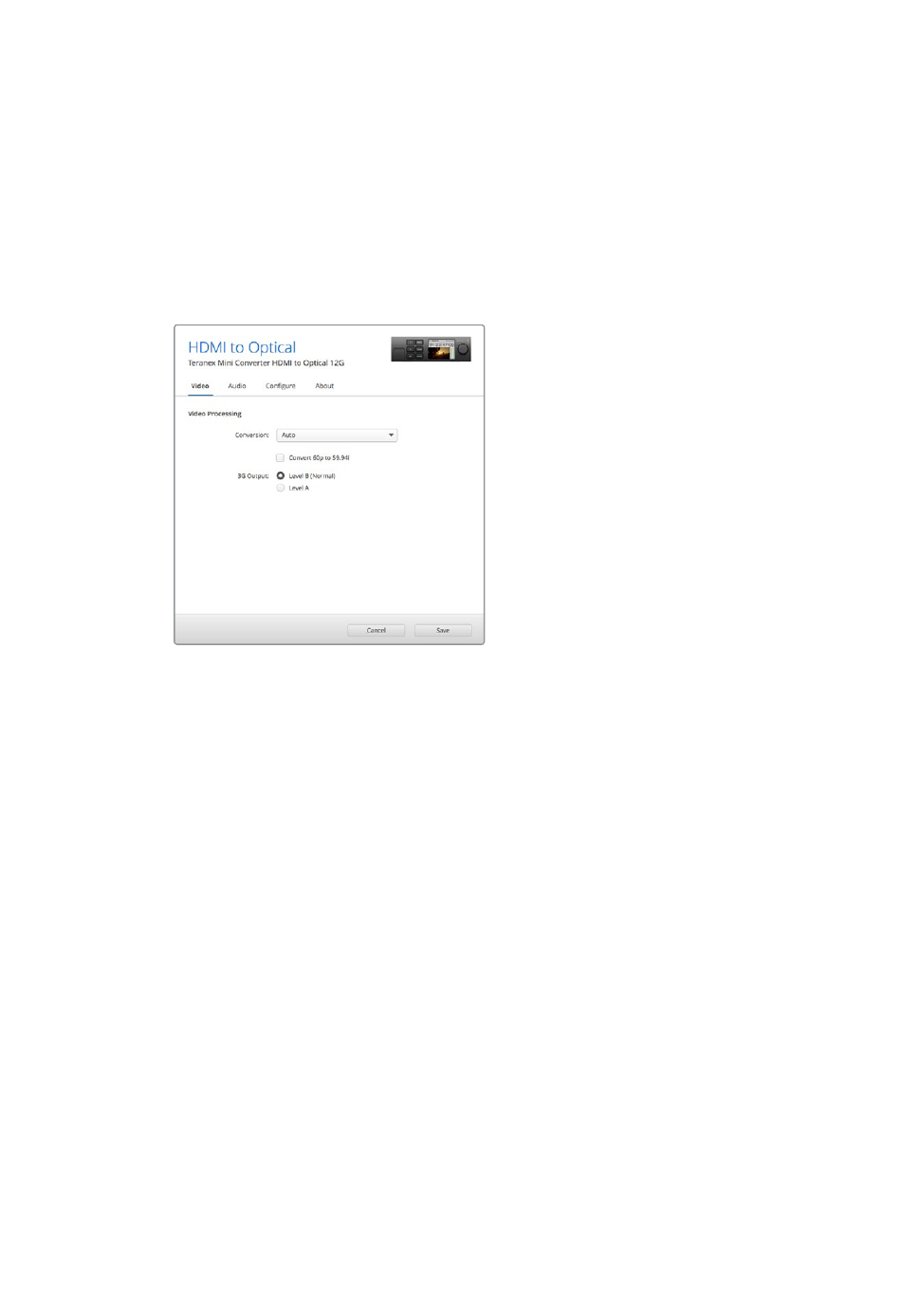

La voce Conversion del menù Video su Blackmagic Teranex
Setup consente di impostare la conversione su Auto,
Force to HD, o Force to Ultra HD. Spunta la casella accanto
alla voce Frame Rate per far sì che il convertitore rilevi il video
a 60 fps e lo converta automaticamente in 59.94 fps
La tab Audio di Teranex Mini HDMI to Optical 12G contiene le seguenti opzioni:

Audio Input

Set XLR Input / Set Audio Input
In questi menù imposti l'ingresso audio su XLR o HDMI. Selezionando HDMI, l'audio HDMI
viene integrato nell'uscita video SDI o in fibra ottica. Selezionando XLR, puoi scegliere tra
ingresso analogico, AES/EBU, e timecode, e i canali dell'uscita audio SDI o in fibra ottica in cui
desideri integrarlo. È anche possibile regolare il gain del segnale audio.
Selezionando AES/EBU, appare l'opzione aggiuntiva
frequenza di campionamento). Selezionando questa opzione, la frequenza di campionamento
dell'uscita audio SDI in fibra ottica si imposta su 48kHz, ovvero lo standard per la televisione.
Per convertire audio Dolby mediante una fonte AES/EBU con campionamento agganciato a un
riferimento video, deseleziona la casella
per non ostacolare la conversione.
Il Teranex Mini memorizza le impostazioni più recenti, indipendentemente dal metodo con cui
sono state configurate. Se rimuovi lo Smart Panel o desideri aggiornare le impostazioni del
convertitore tramite il software, potrebbe essere necessario riposizionare i singoli interruttori
perché le nuove impostazioni diventino effettive.
Sample Rate Converter
Sample Rate Converter
Teranex Mini – HDMI to Optical 12G
(convertitore di
