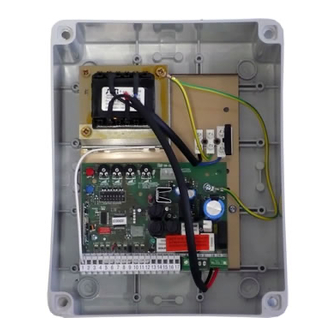

CUADRO DE MANDO SCOR.AS para portones correderas
1. Introducción
El cuadro de control SCOR.AS es especialmente indicado para las instalaciones de puertas de 1 motor de corriente continua 24V y con absorción máxima
de 7A. El cuadro de control permite una regulación precisa de la fuerza de empuje de las hojas, de la velocidad y de la sensibilidad en fase de ralentización.
El cuadro puede memorizar hasta 30 emisores y 8000 emisores con la memoria externa con la función paso-paso y peatonal. Es equipado para entradas de
fotocélulas, banda, final de carrera en cierre y apertura y posibilidad de conectar los pulsadores para el paso-paso, el peatonal y el stop. Las salidas
incluyen una luz intermitente de 24Vac. Ès predispuesto para el uso de baterías flotantes si necesario el funcionamiento en caso de falta de energía
eléctrica.
CUIDADO: Efectuar las regulaciones en modo de poder declarar la conformidad según la directiva máquina 98\37\CE (Directivas
Máquinas) y en lo particular, a las normas EN 12445; EN 12453 y EN 12635 y modificaciones siguientes.
2. Configuración
Trimmer de regulación:
TR1: RUNNING AMP.SENS.
TR2: SLOW.DOWN AMP.SENS
TR3: SLOW.DOWN VELOCITY
TR4: AUTOMATIC RECLOSING
Botones
Conector módulo radio
3. Conexiones eléctricas
DESCRIPCION:
S.STEP: Pulsador paso-paso / Abre.
PED : Pulsador peatonal / Cierra.
Stop: Stop.
Com : Común.
GND ANT.: Masa antena
ANT.: Entrada antena
Photo1: Fotocélula.
COSTA:entrada banda / reloj.
L.S.1.: Fin de carrera apertura / cierre.
L.S.2: Fin de carrera cierre / apertura.
PUESTA A TIERRA
Para obtener un correcto funcionamiento de los accesorios (en particular, fotodospositivos) conectados al cuadro de mando, es muy importante que toda la
instalación (automación + motores + cuadro de mando) tenga una única referencia de masa. Deben conectarse entre sí la estructura metálica del
automatismo, la tapa de los motores y el cuadro de mando con el terminal de tierra. Para la conexión del cuadro de mando ver la figura.
ATENCION: Antes de cualquier activación y/o puesta en marcha del sistema, leer con atención los apartados que describen las programaciones
y los principales ajustes del automatismo. En la programación, seguir detalladamente las órdenes y las instrucciones indicadas. No entrar en el
radio de acción del automatismo mientras que esta en movimiento o durante las programaciones. Antes de una modificación esperar la parada
completa del sistema. No se permite a personas ajenas y/o no calificadas intervenciones y/o la presencia en el radio de acción del sistema.
6-1622378
rev.2 27/07/2012
Cuadro de mando para 1 motor 24Vcc
ROJO
P1
AZUL
P2
Led de señalización
Jumper
Rojo
Cualquier contacto Normalmente
Cerrado (N.C.) debe ser
puenteando si no se utiliza.
5 6
ITA
ENG
Fusible 250 mA para
Dip switch
fotocélulas y entradas
Fusible 2.5A
para intermitente
7 8 9 10 11 12
FRA
ESP
DEU
POR
Conector
carga
batería
Fusible 10A
para motor
A B C D E
Conector Motor
A
B
C
D
E
Utilizar
este
p u n t o
p a r a
conectar la tapa
de los motores
al
cuadro
de
mando y a tierra.
Conector
motor
Motor
Pag 1 di 8
