Manuales relacionados para Allmatic AS24
Resumen de contenidos para Allmatic AS24

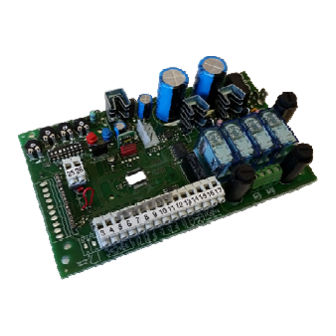

- Página 1 CUADRO DE MANDO AS24 Cuadro de mando para 1-2 motores 24Vdc Guía para la instalación...
-
Página 2: Introducción
1. Introducción El cuadro de control AS24 es especialmente indicado para las instalaciones de puertas de 1 o 2 hojas con motor de corriente continua 24V y con absorción máxima de 7A. El cuadro de control permite una regulación precisa de la fuerza de empuje de las hojas, de la velocidad y de la sensibilidad en fase de ralentización, de la velocidad y de la sensibilidad a régimen. -
Página 3: Controles Preliminares
4. Controles preliminares Antes de conectar el cuadro a la corriente, comprobar todos los cableados realizados. En particular comprobar que no hayan cables pelados, cortocircuitos entre hilos y que todos los accesorios sean conectados a a regleta de bornes en los puntos que indica el esquema de la página 1. Una vez conectada la alimentación verificar que: El led POWER se enciende permanente/fijo. -
Página 4: Atencion: Durante El Aprendizaje Del Recorrido Se Regula También El Desfase De Las Hojas
6. Aprendizaje recorrido hoja. Este procedimiento debe ser efectuado SOLO por el instalador y SOLAMENTE durante la puesta en funcionamiento del sistema. Si no se utiliza un emisor, es necesario utilizar la tecla Roja (P1) y Azul (P2) presentes en la tarjeta, o bien con los pulsadores P.P y PED. A este punto, se debe realizar el siguiente procedimiento. -
Página 5: Regulación Umbral Sensor Amperométrico En Ralentización
8. Regulación umbral sensor amperométrico en ralentización Este procedimiento debe ser realizada SOLO por el instalador y SOLO durante la puesta en funcionamiento del sistema. Para una correcta programación, antes de hacer modificaciones, llevar siempre la puerta en posición totalmente cerrada. SLOW.DOWN. - Página 6 10. Regulación velocidad motores en ralenti- Este procedimiento debe ser realizado SOLO por el instalador y SOLO durante la puesta en funcionamiento del sistema. Para una correcta programación, antes de hacer modificaciones, llevar siempre la puerta en posición totalmente cerrada. SLOW.DOWN.
-
Página 7: Personalización De La Fase De Ralentización
12. Personalización de la apertura peatonal. Este procedimiento debe ser efectuado SOLO por el instalador y SOLO durante la puesta en funcionamiento del sistema. Para una correcta programación, antes de efectuar modificaciones, llevar siempre la puerta en la posición totalmente cerrada o bien con los pulsadores P.P y PED. Si no ha sido personalizada la apertura peatonal corresponde a la apertura total de la primera hoja. -
Página 8: Funciones Avanzadas
14.8 Regulación del número de hojas El cuadro AS24 puede funcionar con las puertas de una o dos hojas. Esta regulación se realiza posicionando el dip n° 8 en OFF si se quiere el funcionamiento con dos hojas y en ON si se quiere el funcionamiento de una hoja individual. Esta regulación DEBE ser realizada antes del aprendizaje del recorrido. -
Página 9: Modalidad De Intervención De Las Fotocélulas
15. Modalidad de intervención de las fotocélulas La modalidad de intervención de las fotocélulas es distinta: • Las fotocélulas internas blocan el movimiento hasta que se elimine el obstáculo, por lo tanto realizan la apertura completa de la puerta. • Las fotocélulas externas no funcionan en apertura, mientras invierte immediatamente el movimiento hasta la apertura completa en el caso de obstáculo en cierre. -
Página 10: Solución De Problemas
19. Tarjeta adicional (no en dotación) El cuadro AS24 tiene un conector (ver esquema pág.1) donde es posible enchufar una tarjeta adicional R2 para tener las salidas para la conexión de la cerradura eléctrica y de la luz de cortesía. El tiempo de encendido de la luz de cortesía es de 1 min y 30 segundos. El encendido se realiza con cada operación del usuario.
