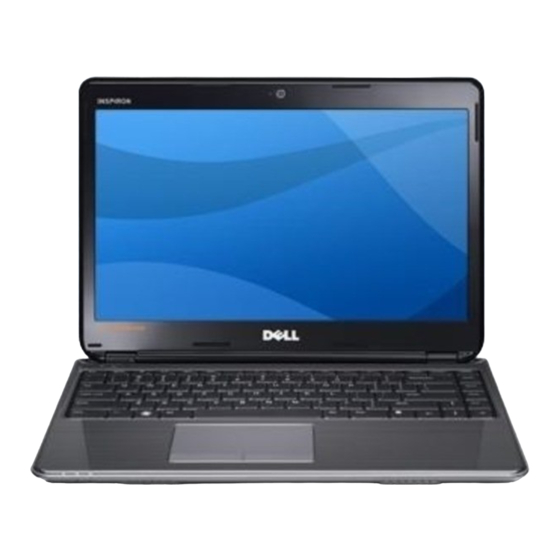

Manual de servicio de Dell™ Inspiron™ 1370
Antes de comenzar
Batería
Unidad óptica
Módulo(s) de memoria
Minitarjeta(s) inalámbrica(s)
Teclado
Reposamanos
Tarjeta interna con tecnología inalámbrica Bluetooth®
Unidad de disco duro
Placa USB/Audio
Placa base
Modelo reglamentario: serie P06S
Tipo reglamentario: P06S001
Notas, precauciones y advertencias
NOTA:
una NOTA indica información importante que le ayuda a conseguir un mejor rendimiento de su equipo.
PRECAUCIÓN: una PRECAUCIÓN indica la posibilidad de daños en el hardware o pérdida de datos, y le explica cómo evitar el problema.
ADVERTENCIA:
un mensaje de AVISO indica el riesgo de daños en la propiedad, de lesiones personales e incluso de muerte.
La información contenida en este documento puede modificarse sin aviso previo.
© 2009 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL e Inspiron son marcas comerciales de Dell Inc.; Bluetooth es una marca comercial registrada propiedad de
Bluetooth SIG, Inc. Dell la utiliza bajo licencia; Microsoft, Windows y el logotipo del botón de inicio de Windows son marcas comerciales o marcas comerciales registradas de
Microsoft Corporation en los Estados Unidos y/o en otros países.
Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a
cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Noviembre de 2009 Rev. A00
Batería de tipo botón
Panel de alimentación
Ventilador del procesador
Ensamblaje de refrigeración
Altavoces
Tarjeta SIM
Pantalla
Cámara
Ensamblajes del pasador de la batería
Actualización del BIOS
Publicidad
Tabla de contenido
Manuales relacionados para Dell Inspiron 1370
Resumen de contenidos para Dell Inspiron 1370
- Página 1 Bluetooth SIG, Inc. Dell la utiliza bajo licencia; Microsoft, Windows y el logotipo del botón de inicio de Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países. Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 2: Extracción De La Batería
Regresar a la página de contenido Batería Manual de servicio de Dell™ Inspiron™ 1370 Extracción de la batería Sustitución de la batería ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar que se produzcan daños en el equipo, utilice únicamente la batería diseñada específicamente para este equipo Dell. No utilice baterías diseñadas para otros equipos Dell. Extracción de la batería 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Coloque el equipo boca abajo sobre una superficie plana y limpia. - Página 3 Regresar a la página de contenido...
-
Página 4: Antes De Comenzar
Antes de trabajar en el interior de su equipo Aplique las siguientes pautas de seguridad para proteger el equipo contra posibles daños y garantizar su propia seguridad personal. ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell. PRECAUCIÓN: manipule los componentes y las tarjetas con cuidado. No toque los componentes o contactos ubicados en una tarjeta. Sostenga las tarjetas por sus bordes o por su soporte metálico de montaje. Sujete los componentes por los bordes y no por las patas. PRECAUCIÓN: cuando desconecte un cable, tire de su conector o de su lengüeta de tiro, y no del cable mismo. Algunos cables tienen conectores con lengüetas de bloqueo; si va a desconectar un cable de este tipo, antes presione las lengüetas de bloqueo. Cuando separe conectores, manténgalos alineados para evitar doblar las patas de conexión. Además, antes de conectar un cable, asegúrese de que los dos conectores estén ... - Página 5 PRECAUCIÓN: para desenchufar un cable de red, desconéctelo primero del equipo y, después, del dispositivo de red. 3. Desconecte todos los cables telefónicos o de red del equipo. 4. Expulse la tarjeta del lector de tarjetas de memoria 7 en 1, si procede. 5. Desconecte su equipo y todos los dispositivos conectados de las tomas de alimentación eléctrica. 6. Desconecte todos los dispositivos conectados al equipo. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo.
-
Página 6: Actualización Del Bios
Regresar a la página de contenido Actualización del BIOS Manual de servicio de Dell™ Inspiron™ 1370 1. Encienda el equipo. 2. Vaya a support.dell.com. 3. Haga clic en Drivers & Downloads (Controladores y descargas)® Select Model (Seleccionar modelo). 4. Localice el archivo de actualización de BIOS de su equipo: NOTA: la etiqueta de servicio del equipo se encuentra en la parte inferior de éste. Si tiene la etiqueta de servicio de su equipo: a. -
Página 7: Tarjeta Interna Con Tecnología Inalámbrica Bluetooth
Regresar a la página de contenido Tarjeta interna con tecnología inalámbrica Bluetooth® Manual de servicio de Dell™ Inspiron™ 1370 Extracción de la tarjeta Bluetooth Colocación de la tarjeta Bluetooth ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Si con el equipo ha solicitado una tarjeta con tecnología inalámbrica Bluetooth, ésta ya estará instalada. Extracción de la tarjeta Bluetooth 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. - Página 8 4. Coloque el reposamanos (consulte Colocación del reposamanos). 5. Vuelva a colocar la cubierta de la minitarjeta (siga las instrucciones del paso 7 paso 8 del apartado Colocación de la(s) minitarjeta(s)). 6. Vuelva a colocar el teclado (consulte Sustitución del teclado). 7. Coloque de nuevo la batería (consulte la Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse.
-
Página 9: Retirada De La Cámara
Regresar a la página de contenido Cámara Manual de servicio de Dell™ Inspiron™ 1370 Retirada de la cámara Colocación de la cámara ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector de la parte posterior del equipo). PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Retirada de la cámara 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. ... - Página 10 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Coloque el módulo de la cámara en la cubierta de la pantalla utilizando las marcas de alineación. 3. Presione el módulo de la cámara para fijarlo a la cubierta de la pantalla. 4. Vuelva a colocar el panel de la pantalla (consulte Colocación del panel de la pantalla). 5. Vuelva a colocar el embellecedor de la pantalla (consulte Colocación del embellecedor de la pantalla). ...
-
Página 11: Extracción De La Batería De Tipo Botón
Regresar a la página de contenido Batería de tipo botón Manual de servicio de Dell™ Inspiron™ 1370 Extracción de la batería de tipo botón Sustitución de la batería de tipo botón ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción de la batería de tipo botón 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. - Página 12 Regresar a la página de contenido...
-
Página 13: Extracción Del Ensamblaje De Refrigeración
Regresar a la página de contenido Ensamblaje de refrigeración Manual de servicio de Dell™ Inspiron™ 1370 Extracción del ensamblaje de refrigeración Colocación del ensamblaje de refrigeración ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. ADVERTENCIA: si retira el disipador de calor del procesador del equipo cuando está caliente, no toque la carcasa de metal del ensamblaje de refrigeración. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del ordenador. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción del ensamblaje de refrigeración 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. - Página 14 5. Siga las instrucciones del paso 5 paso 21 del apartado Sustitución de la placa base. 6. Coloque la batería (consulte Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. Regresar a la página de contenido...
-
Página 15: Extracción Del Ensamblaje De La Pantalla
Regresar a la página de contenido Pantalla Manual de servicio de Dell™ Inspiron™ 1370 Ensamblaje de la pantalla Cubiertas de las bisagras de la pantalla Embellecedor de la pantalla Bisagras de la pantalla Panel de la pantalla ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. -
Página 16: Colocación Del Ensamblaje De La Pantalla
Colocación del ensamblaje de la pantalla 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Deslice las lengüetas de las bisagras de la pantalla en las ranuras de la base del equipo. 3. Alinee el ensamblaje de la pantalla con la base del equipo usando las marcas de alineación de la base del equipo y coloque el ensamblaje de la pantalla en su sitio. Fije el cable de la pantalla y el recorrido del cable de la antena de la minitarjeta de forma adecuada por las cubiertas de las bisagras de la pantalla. -
Página 17: Sustitución De Las Cubiertas De Las Bisagras De La Pantalla
Ensamblaje de la pantalla Cubiertas de las bisagras (2) Sustitución de las cubiertas de las bisagras de la pantalla 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Coloque las cubiertas en las bisagras de la pantalla y encájelas en su sitio. 3. Vuelva a colocar el ensamblaje de la pantalla (consulte Colocación del ensamblaje de la pantalla). ... -
Página 18: Colocación Del Embellecedor De La Pantalla
Embellecedor de la pantalla Almohadillas de goma (4) Tornillos (4) 7. Con la punta de los dedos, saque con cuidado el borde interior del embellecedor de la pantalla. 8. Retire el embellecedor de la pantalla. Colocación del embellecedor de la pantalla ... -
Página 19: Extracción De Las Bisagras De La Pantalla
Extracción de las bisagras de la pantalla 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Siga las instrucciones del paso 3 paso 15 del apartado Extracción de la placa base. 3. Retire el ensamblaje de la pantalla (consulte Extracción del ensamblaje de la pantalla). 4. Retire las cubiertas de las bisagras de la pantalla (consulte Extracción de las cubiertas de las bisagras de la pantalla). ... -
Página 20: Colocación Del Panel De La Pantalla
3. Retire el ensamblaje de la pantalla (consulte Extracción del ensamblaje de la pantalla). 4. Retire las cubiertas de las bisagras de la pantalla (consulte Extracción de las cubiertas de las bisagras de la pantalla). 5. Retire el embellecedor de la pantalla (consulte Extracción del bisel de la pantalla). 6. Retire las bisagras de la pantalla (consulte Extracción de las bisagras de la pantalla). ... -
Página 21: Retirada Del Ventilador Del Procesador
Regresar a la página de contenido Ventilador del procesador Manual de servicio de Dell™ Inspiron™ 1370 Retirada del ventilador del procesador Colocación del ventilador del procesador ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Retirada del ventilador del procesador 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. - Página 22 PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. Regresar a la página de contenido...
-
Página 23: Extracción De La Unidad De Disco Duro
PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. PRECAUCIÓN: las unidades de disco duro son extremadamente frágiles. Tenga mucho cuidado cuando las manipule. NOTA: Dell no garantiza la compatibilidad ni proporciona soporte para las unidades de disco duro de otros fabricantes. NOTA: si va a instalar una unidad de disco duro desde un recurso que no sea de Dell, tendrá que instalar un sistema operativo, controladores y utilidades en la nueva unidad de disco duro (consulte la Guía tecnológica de Dell). Extracción de la unidad de disco duro ... -
Página 24: Sustitución De La Unidad De Disco Duro
5. Vuleva a colocar la cubierta de la minitarjeta (siga las instrucciones del paso 7 paso 8 del apartado Colocación de la(s) minitarjeta(s)). 6. Vuelva a colocar el teclado (consulte Sustitución del teclado). 7. Coloque de nuevo la batería (consulte la Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. 8. Instale el sistema operativo del equipo, según sea necesario. Consulte el apartado "Restauración del sistema operativo" de la Guía de instalación rápida. 9. Instale los controladores y las utilidades para el equipo que necesite. Para obtener más información, consulte la Guía tecnológica de Dell. Regresar a la página de contenido... -
Página 25: Extracción Del Teclado
Regresar a la página de contenido Teclado Manual de servicio de Dell™ Inspiron™ 1370 Extracción del teclado Sustitución del teclado ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: ara evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción del teclado 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 26: Sustitución Del Teclado
1 Destornillador plano pequeño 2 Libere las lengüetas del reposamanos 3 Lengüetas del teclado (5) 4 Pestillo del conector 5 Cable del teclado Sustitución del teclado 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Deslice el cable del teclado dentro del conector situado en la placa base. Presione el pestillo del conector para fijar el cable del teclado al conector de la placa base. -
Página 27: Ensamblajes Del Pasador De La Batería
Regresar a la página de contenido Ensamblajes del pasador de la batería Manual de servicio de Dell™ Inspiron™ 1370 Extracción del ensamblaje del pasador de liberación de la batería Montaje del ensamblaje del pasador de liberación de la batería Extracción del ensamblaje del pasador de bloqueo de la batería Montaje del ensamblaje del pasador de bloqueo de la batería ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada como, por ejemplo, un conector de la parte posterior del equipo. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción del ensamblaje del pasador de liberación de la batería 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 28: Extracción Del Ensamblaje Del Pasador De Bloqueo De La Batería
3. Mantenga el pasador de liberación de la batería en su sitio y sustituya el tornillo que fija el pasador al ensamblaje. 4. Vuelva a colocar el ensamblaje de la pantalla (consulte Colocación del ensamblaje de la pantalla). 5. Siga las instrucciones del paso 5 paso 21 del apartado Sustitución de la placa base. 6. Coloque la batería (consulte Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. Extracción del ensamblaje del pasador de bloqueo de la batería 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 29: Extracción De Los Módulos De Memoria
PRECAUCIÓN: para evitar descargas electrostáticas, toque tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada como, por ejemplo, un conector de la parte posterior del equipo. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Puede aumentar la memoria del equipo instalando módulos de memoria en la placa base. Consulte el apartado "Especificaciones básicas" de la Guía de configuración y las Especificaciones detalladas que aparecen en support.dell.com/manuals para obtener información sobre la memoria compatible con el equipo. NOTA: los módulos de memoria adquiridos de Dell™ están cubiertos por la garantía del equipo. El equipo cuenta con dos zócalos SODIMM a los que se puede acceder desde la parte inferior del equipo. Extracción de los módulos de memoria 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 30: Colocación De Los Módulos De Memoria
Conector del módulo de memoria Ganchos de fijación (2) Módulo de memoria Colocación de los módulos de memoria PRECAUCIÓN: si necesita instalar módulos de memoria en dos conectores, instale un módulo en el conector con la etiqueta "DIMM 1" antes de instalar un módulo en el conector con la etiqueta "DIMM 2". 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Alinee la muesca del módulo de memoria con la lengüeta del conector del módulo de memoria. 3. Introduzca el módulo firmemente en la ranura formando un ángulo de 45 grados y presiónelo hasta que quede fijado en su sitio. Si no oye un clic, extraiga el módulo de memoria y vuelva a instalarlo. NOTA: si el módulo de memoria no está instalado correctamente, es posible que el equipo no se inicie. Lengüeta Muesca 4. Alinee las lengüetas de la cubierta del módulo de memoria con las ranuras de la base del equipo y encaje la cubierta en su sitio. 5. Vuelva a colocar el tornillo que fija la cubierta del módulo de memoria a la base del equipo. ... -
Página 31: Minitarjeta(S) Inalámbrica(S)
PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. PRECAUCIÓN: mientras la minitarjeta no esté en el equipo, guárdela en un embalaje con protección antiestática (consulte "Protección contra descargas electrostáticas" en las instrucciones de seguridad suministradas con el equipo). NOTA: Dell no garantiza la compatibilidad ni proporciona asistencia para las minitarjetas de otros fabricantes. NOTA: según la configuración del equipo en el momento de su venta, es posible que no haya ranuras para minitarjetas o que no haya minitarjetas instaladas en ellas. Si ha pedido una minitarjeta inalámbrica con su equipo, ya estará instalada en él. Su equipo admite dos ranuras para minitarjeta: Una ranura para minitarjeta de tamaño completo – Red de área extensa inalámbrica (WWAN) Una ranura para minitarjetas de tamaño medio –... -
Página 32: Colocación De La(S) Minitarjeta(S)
5. Desconecte los cables de antena de la minitarjeta. 6. Extraiga el tornillo que fija la minitarjeta a la placa base. 7. Extraiga la minitarjeta de su conector de la placa base. Cables de antena (2) Minitarjeta Tornillo Conector de la placa base Colocación de la(s) minitarjeta(s) ... - Página 33 9. Coloque de nuevo la batería (consulte la Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. 10. Instale los controladores y utilidades de su equipo (consulte el apartado). Para obtener más información, consulte la Guía tecnológica de Dell. NOTA: si va a instalar una tarjeta de comunicaciones que no sea de Dell, tiene que instalar las utilidades y controladores apropiados. Para obtener más información genérica acerca de los controladores, consulte la Guía tecnológica de Dell. Regresar a la página de contenido...
-
Página 34: Extracción De La Unidad Óptica
Regresar a la página de contenido Unidad óptica Manual de servicio de Dell™ Inspiron™ 1370 Extracción de la unidad óptica Colocación de la unidad óptica ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo el panel posterior) del equipo. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción de la unidad óptica 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. - Página 35 5. Coloque de nuevo la batería (consulte la Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. Regresar a la página de contenido...
-
Página 36: Extracción Del Reposamanos
Regresar a la página de contenido Reposamanos Manual de servicio de Dell™ Inspiron™ 1370 Extracción del reposamanos Colocación del reposamanos ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción del reposamanos 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 37: Colocación Del Reposamanos
8. Levante el pestillo del conector y tire de la lengüeta de extracción para desconectar el cable de la almohadilla de contacto del conector de la placa base. PRECAUCIÓN: separe con cuidado el reposamanos de la base del equipo para evitar que se dañe. 9. Comenzando por el lado derecho del reposamanos, tire con cuidado para desenganchar las lengüetas del reposamanos de la base del equipo. 10. Saque el reposamanos de la base del equipo. Reposamanos Pestillo del conector Lengüeta de tiro Cable de la almohadilla de contacto Colocación del reposamanos 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. - Página 38 7. Vuelva a colocar el teclado (consulte Sustitución del teclado). 8. Coloque de nuevo la batería (consulte la Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. Regresar a la página de contenido...
-
Página 39: Panel De Alimentación
Regresar a la página de contenido Panel de alimentación Manual de servicio de Dell™ Inspiron™ 1370 Extracción del panel de alimentación Colocación del panel de alimentación ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción del panel de alimentación 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 40: Sustitución De La Tarjeta Sim
Regresar a la página de contenido Tarjeta SIM Manual de servicio de Dell™ Inspiron™ 1370 Removing the SIM Board Sustitución de la tarjeta SIM ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Removing the SIM Board 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. - Página 41 4. Vuelva a colocar el tornillo que fija la tarjeta dependiente a la base del equipo. 5. Utilizando las guías, coloque el cable de la placa de la tarjeta SIM. 6. Siga las instrucciones del paso 5 paso 21 del apartado Sustitución de la placa base. 7. Coloque de nuevo la batería (consulte la Sustitución de la batería). PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. Regresar a la página de contenido...
-
Página 42: Extracción De Los Altavoces
Regresar a la página de contenido Altavoces Manual de servicio de Dell™ Inspiron™ 1370 Extracción de los altavoces Colocación de los altavoces ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción de los altavoces 1. Siga los procedimientos que se indican en el apartado Antes de comenzar>... - Página 43 PRECAUCIÓN: antes de encender el equipo, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del equipo. Si no lo hace, el equipo podría llegar a estropearse. Regresar a la página de contenido...
-
Página 44: Extracción De La Placa Base
Regresar a la página de contenido Placa base Manual de servicio de Dell™ Inspiron™ 1370 Extracción de la placa base Sustitución de la placa base Introducción de la etiqueta de servicio en el BIOS ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción de la placa base 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 45: Sustitución De La Placa Base
Conectores de E/S Tornillos (2) Cable de la pantalla Cable de la batería de tipo botón 15. Levante la placa base para extraerla de la base del equipo y déle la vuelta. 16. Retire el panel de encendido (consulte Extracción del panel de alimentación). 17. Saque el ventilador del procesador (consulte Retirada del ventilador del procesador). 18. Retire el ensamblaje de refrigeración (consulte Extracción del ensamblaje de refrigeración). Sustitución de la placa base 1. -
Página 46: Introducción De La Etiqueta De Servicio En El Bios
Introducción de la etiqueta de servicio en el BIOS 1. Asegúrese de que el adaptador de CA está enchufado y de que la batería principal está instalada correctamente. 2. Encienda el equipo. 3. Pulse <F2> durante la POST para abrir el programa de configuración del sistema. 4. Vaya hasta la pestaña de seguridad y escriba la etiqueta de servicio en el campo de Etiqueta de servicio. Regresar a la página de contenido... - Página 47 Bluetooth SIG, Inc. Dell la utiliza bajo licencia; Microsoft, Windows y el logotipo del botón de inicio de Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países. Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 48: Extracción De La Placa Usb/Audio
Regresar a la página de contenido Placa USB/Audio Manual de servicio de Dell™ Inspiron™ 1370 Extracción de la placa USB/audio Colocación de la placa USB/Audio ADVERTENCIA: antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: sólo un técnico de servicio certificado debe realizar reparaciones en el equipo. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar descargas electrostáticas, utilice una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada. PRECAUCIÓN: para evitar daños en la placa base, retire la batería principal (consulte Extracción de la batería) antes de manipular el interior del equipo. Extracción de la placa USB/audio 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. -
Página 49: Colocación De La Placa Usb/Audio
Colocación de la placa USB/Audio 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Alinee los conectores de USB y audio en la placa de USB/audio con las ranuras de la base del equipo. 3. Presione la placa USB/audio para conectarla al conector de la placa base. ...
