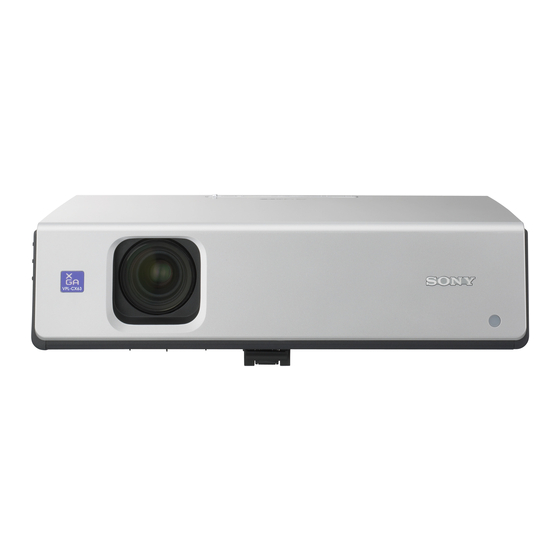

Data Projector
簡易説明書 ____________________________________
Quick Reference Manual _____________________
Guide de référence rapide ____________________
Manual de referencia rápida ___________________
Kurzreferenz _______________________________
Guida rapida all'uso _________________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と別冊の「安全のために」および付属の CD-ROM
に入っている取扱説明書をよくお読みのうえ、製品を安全にお使い
ください。お読みになったあとは、いつでも見られるところに必ず
保管してください。
VPL-CX63
VPL-CX61
© 2006 Sony Corporation
_____________________________
2-685-708-02 (1)
JP
GB
FR
ES
DE
IT
CS

Publicidad

Tabla de contenido

Solución de problemas

loading

Manuales relacionados para Sony VPL-CX63

Resumen de contenidos para Sony VPL-CX63

  • Página 1 2-685-708-02 (1) Data Projector 簡易説明書 ____________________________________ Quick Reference Manual _____________________ Guide de référence rapide ____________________ Manual de referencia rápida ___________________ Kurzreferenz _______________________________ Guida rapida all’uso _________________________ _____________________________ お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。 この簡易説明書と別冊の「安全のために」および付属の CD-ROM に入っている取扱説明書をよくお読みのうえ、製品を安全にお使い ください。お読みになったあとは、いつでも見られるところに必ず 保管してください。 VPL-CX63 VPL-CX61 © 2006 Sony Corporation...
  • Página 2 CD-ROM に収録されている取扱説明書 をご覧ください。 簡易説明書（別冊） （本書） また安全のための注意事項は、別冊の 本機を接続してから映すまでの、簡単 「安全のために」をご覧ください。 な操作方法を説明しています。 取扱説明書（CD-ROM に収録） この説明書には本機の操作方法や接続 CD-ROM 取扱説明 のしかたが記載されています。本書の 外観図は VPL-CX63 を使用しています。 書の見かた ご注意 付属の CD-ROM には、ReadMe および CD-ROM に収録されている取扱説明書な 取扱説明書が収録されています（日本 どをご覧いただくには、コンピューター 語、英語、フランス語、スペイン語、 にソフトウェア Adobe Acrobat Reader ドイツ語、イタリア語、中国語） 。まず 5.0 以上がインストールされている必要が 最初に ReadMe をご覧ください。...
  • Página 3 イルは、CD-ROM の中に収録されてい ます。 お使いのコンピュータによっては、 CD-ROM が自動的に起動しない場合が あります。 以下の手順で、取扱説明書のファイル を直接開いてください。 （Windows の場合） 1 「マイコンピュータ」を開く。 2 「CD-ROM」のアイコンを右クリッ クして「エクスプローラ」を選ぶ。 3 ウィンドウの中で「index.htm」 ファイルをダブルクリックして読み たい取扱説明書を選ぶ。 （Macintosh の場合） 日 本 1 デスクトップの「CD-ROM」アイコ 語 ンをダブルクリックする。 2 「index.htm」ファイルをダブルク リックして読みたい取扱説明書を選 ぶ。 ご注意 「index.htm」ファイルが開かない場合は、 「Operating_Instructions」フォルダから 読みたい取扱説明書を選んでダブルク リックしてください。 商標について ･ Windows は、米国 Microsoft Corporation の米国及びその他の国に...
  • Página 4 使用上のご注意 電源接続時のご注意 本機を国内でご使用の際は付属の電源コードを、国外でご使用の際は以下の表を参 照してその国／地域の規格に適合する電源コードをご使用ください。 アメリカ合衆国、 ヨーロッパ諸国 イギリス、 日本 カナダ アイルランド、 オーストラリア、 ニュージーランド プラグ型名 VM0233 290B YP-12A COX-07 ― YP332 コネクタ型名 VM0089 386A YC-13B COX-02 VM0310B YC-13 コード型名 H05VV-F H05VV-F N13237/CO-228 VCTF 定格電圧・ 10A/ 10A/ 10A/250V 10A/250V 10A/250V 7A/125V 電流 125V 125V 安全規格...
  • Página 5 画像を映す 接続する・映す 接続するときは ･ 接続する機器の電源は切った状態で接続してください。 ･ 接続ケーブルは、それぞれの端子にあった形状の正しい物を選んでください。 ･ プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜いて ください。 接続するコンピューターの取扱説明書もあわせてご覧ください。 コンピューターとの接続 本機の電源ケーブルをコンセントに差し込み、本機とコンピューターをケーブル でつなぐ。 ?/1（オン／スタンバイ）キーを押す。 コンピューターの電源を入れる。 INPUT キーを押して、映したい画像を選ぶ。 映像信号の出力先を切り換える。 入力 A 入力 B ビデオ S ビデオ Power または 画像を映す...
  • Página 6 調整する 画像の位置を調整する。 画像の大きさを調整する。 画像のフォーカスを調整する。 画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（横縦比）を 選べる信号設定メニューがあります。詳しくは CD-ROM 内の取扱説明書をご覧く ださい。 – FOCUS – ZOOM 電源を切る ?/1（オン／スタンバイ）キーを押す。 メッセージが表示されたらもう一度 ?/1（オン／スタンバイ）キーを押す。 ファンが止まり、オン／スタンバイインジケーターが赤く点灯したら、電源コー ドを抜く。 ご注意 オフ＆ゴー機能の内蔵回路により、?/1 キーで電源を切り ON/STANDBY インジケー ターが赤色に変わってからも、しばらくの間ファンが稼動していることがあります。 画像を映す...
  • Página 7 ランプを傾けて持つと、万一ランプが ランプを交換する 破損した場合に、ランプの破片が飛び 出し、けがの原因となることがありま 光源として使用されているランプは消 す。 耗品ですので、次のような場合は新し ･ メッセージを消す場合は、リモートコ いランプと交換してください。 マンダーキー、または、コントロール ･ 光源のランプが切れたとき パネルキーのいずれかのキーを押して ください。 ･ 光源のランプが暗くなったとき ･ ｢ランプを交換してください。 」とい 本機の電源を切り、電源コードを うメッセージが表示されたとき コンセントから抜く。 ･ LAMP/COVER インジケーターが点 灯したとき ご注意 ランプ交換時期はその使用条件によっ 本機を使用した後にランプを交換する て変わってきます。 場合は、ランプを冷やすため、1 時間 交換ランプは、別売りのプロジェク 以上たってからランプを交換してくだ ターランプ LMP-C190 をお使いくださ さい。 い。 本機や机に傷がつかないよう布な...
  • Página 8 ご注意 安全のため、他のネジは絶対にはずさ ないでください。 ランプのネジ (2 本 ) をプラスドラ イバーでゆるめ（a） 、取り出し 用ハンドルを起こし（b）ハンド ルを持ってランプを引き出す （c） 。 ハンドル ご注意 ･ ランプのガラス面には触れないよう ご注意ください。 ･ ランプが確実に装着されていない と、電源が入りません。 ランプカバーを閉め、ネジ（1 本）を締める。 ご注意 ランプカバーはしっかりと取り付けて 新しいランプを確実に奥まで押し ください。きちんと取り付けられてい 込み（a） 、ネジ（2 本）を締め ないと、電源が入りません。 （b） 、取り出し用ハンドルを倒し 本機の向きを元にもどす。 て元に戻す（c） 。 電源コードを接続する。 ?/1 キー周囲の ON/STANDBY イ ンジケーターが赤色に点灯します。...

  • Página 9: エアーフィルターを クリーニングする

    エアーフィルターを ランプをはずした後のランプの収納部に クリーニングする 金属類や燃えやすい物などの異物を入れ ないでください。火災や感電の原因とな 約 1000 時間ごとにエアーフィルターの ります。また、やけどの危険があります クリーニングが必要です。吸気口の外 ので手を入れないでください。 側から掃除機で掃除してください。 1000 時間は目安です。使用環境や使い 方によって異なります。 掃除機で掃除しても汚れが取れにくい ときは、フィルターをはずして洗って ください。 電源を切り、電源コードを抜く。 本機や机に傷がつかないように布 などを敷き、その上で本機を裏返 す。 エアーフィルターカバーをはず す。 エアーフィルターをクリーニングする...
  • Página 10 エアーフィルターをはずす。 つめ 中性洗剤を薄めた液で洗ったあと 日陰で乾かす。 エアーフィルターをエアーフィル ターカバーのつめ (8ヶ所 ) には めて、エアーフィルターカバーを 本機に取り付ける。 ご注意 ･ エアーフィルターのクリーニングを怠 ると、ゴミがたまり、内部に熱がこ もって、故障・火災の原因となること があります。 ･ フィルターを洗っても汚れが落ちない ときは、付属の交換用エアーフィル ターと交換してください。 ･ エアーフィルターカバーはしっかり取 り付けてください。きちんと取り付け られていないと、電源が入りません。 ･ エアーフィルターには表裏があります。 フィルターを入れるときは、フィル ターカバーの切り欠きのある部分に合 わせて入れてください。 ･ メッセージを消す場合は、リモートコ マンダーキー、または、コントロール パネルキーのいずれかのキーを押して ください。 エアーフィルターをクリーニングする...

  • Página 11: 故障かな？と思ったら

    故障かな？と思ったら 修理に出す前に、もう 1 度次の点検をしてください。以下の対処を行っても直らな い場合は、お買い上げ店にお問い合わせください。症状について詳しくは、CD- ROM 内の取扱説明書をご覧ください。 電源に関する項目 症状 原因と対処 電源が入らない。 ･ ?/1 キーで電源を切った後すぐに電源を入れた。 c 約 60 秒たってから電源を入れてください。 ･ ランプカバーがはずれている。 c ランプカバーをしっかりとはめてください。 ･ エアーフィルターカバーがはずれている。 c エアーフィルターカバーをしっかりとはめてください。 映像に関する項目 症状 原因と対処 映像が映らない。 ･ ケーブルがはずれている。または正しく接続されていない。 c 接続を確認してください。 ･ 接続手順が正しくない。 ･ 入力切り換えが正しくない。 c INPUT キーで正しく選んでください。 ･...
  • Página 12 症状 原因と対処 画面がぼやける。 ･ フォーカスが合っていない。 c フォーカスを合わせてください。 ･ 結露が生じた。 c 電源を入れたまま約 2 時間そのままにしておいてください。 画像がスクリーンか 画像のまわりに黒い部分が残っている状態で APA キーを押した。 らはみでている。 c スクリーンいっぱいに画像を映してから APA キーを押してくださ い。 c 信号設定メニューの｢シフト｣で正しく調整してください。 画面がちらつく。 信号設定メニューの「ドットフェーズ」の設定が合っていない。 c 信号設定メニューの｢ドットフェーズ｣の数値を設定しなおしてく ださい。 インジケーター一覧 インジケーターの種類 点灯／点滅 状態と対処 ／色 POWER SAVING 点灯 節電モード時に点灯します。 TEMP/FAN 点灯...
  • Página 13 ランプ 190 W 高圧水銀ランプ スタンバイ時（標準） ：5 W 投影画面サイズ スタンバイ時（低） ：0.5 W 40 インチ∼ 300 インチ 付属品 リモートコマンダー（1） 1） 光出力 3000 lm （VPL-CX63） リチウム電池 CR2025（1） 1） 2500 lm （VPL-CX61） HD D-sub 15 ピンケーブル （ランプモード高のとき） （2 m） （1） （1-791-992-xx） 1） 出荷時における本製品全体の平均的な値 レンズキャップ（1）...

  • Página 14: About The Supplied Manuals

    English, French, Spanish, German, Italian setup and operations of this unit. Model and Chinese. First, refer to the ReadMe file. VPL-CX63 is used for illustration purposes throughout this manual. Any differences in Preparations opearation are indicated in the text, for To read the Operating Instructions in the example, “VPL-CX63 only.”...
  • Página 15 (In case of Macintosh) 1 Double-click the CD-ROM icon on the desk top. 2 Double-click “index.htm” file and select the Operating Instructions you want to read. Note If you cannot open “index.htm” file, double- click on the Operating Instructions you want to read from among those in “Operating_Instructions”...

  • Página 16: Warning On Power Connection

    Notes on Use Warning on Power Connection Use the supplied power cord when you use the projector in your country/region. Otherwise, use a proper power cord meeting the following specifications. The United States, Continental Europe UK, Ireland, Japan Canada Australia, New Zealand Plug type VM0233...

  • Página 17: Connecting The Projector/Projecting

    Projecting Connecting the Projector/Projecting When you connect the projector, make sure to: • Turn off all equipment before making any connections. • Use the proper cables for each connection. • Insert the cable plugs firmly. When pulling out a cable, be sure to pull it out from the plug, not the cable itself.

  • Página 18: Adjusting The Projector

    Adjusting the Projector 1 Adjust the position of the picture. 2 Adjust the size of the picture. 3 Adjust the focus. The projector is equipped with the PICTURE SETTING menu to select the picture mode, and the INPUT SETTING menu to select the appropriate aspect ratio of the picture. For details, see the Operating Instructions contained in the CD-ROM.

  • Página 19: Replacing The Lamp

    Replacing the Lamp Note Be sure that the projector is stable after turning it over. The lamp used as a light source is a consumable product. Thus replace this lamp Open the lamp cover by loosening the with a new one in the following cases. screw with a Phillips screwdriver.
  • Página 20 Insert the new lamp all the way in until Caution it is securely in place (a). Tighten the Do not put your hands into the lamp two screws (b). Fold down the replacement slot, and do not allow any liquid or handle to replace it (c).

  • Página 21: Cleaning The Air Filter

    Remove the air filter. Cleaning the Air Filter Claws The air filter should be cleaned every 1000 hours. Remove dust from the outside of the ventilation holes with a vacuum cleaner. 1000 hours are approximate. This value varies depending on the environment or how the projector is used.

  • Página 22: Troubleshooting

    If the projector appears to be operating erratically, try to diagnose and correct the problem using the following instructions. If the problem persists, consult with qualified Sony personnel. For details on the symptoms, see the Operating Instructions contained in the CD-ROM.
  • Página 23 TEMP/FAN Lights up when temperature inside the projector becomes unusually high. Check to see if anything is blocking the ventilation holes. Flashes when the fan is broken. Consult with qualified Sony personnel. LAMP/COVER Lights up when the lamp has reached the end of its life or becomes a high temperature.

  • Página 24: Optional Accessories

    (1-791-992-xx) 40 to 300 inches (measured Lens cap (1) diagonally) AC power cord (1) Light output 3000 ANSI lumen (VPL-CX63) Air filter (for replacement) (1) 2500 ANSI lumen (VPL-CX61) Operating Instructions (CD-ROM) (When the Lamp Mode is set to “High.”) Quick Reference Manual (1) Throwing distance (When placed on the floor.)
  • Página 26 Mode d’emploi (sur le CD-ROM) Ce manuel décrit comment configurer et utiliser cet appareil. Le modèle VPL-CX63 est utilisé à des fins d’illustration dans ce manuel. Les différences d’utilisation sont indiquées dans le texte par la mention «...
  • Página 27 Remarque Utilisation des Si vous n’êtes pas en mesure d’ouvrir le fichier « index.htm », double-cliquez sur le Mode manuels sur CD- d’emploi que vous souhaitez lire dans le dossier « Operating_Instructions ». Marques Le CD-ROM fourni comporte les modes •...

  • Página 28: Remarques Concernant L'utilisation

    Remarques concernant l’utilisation Avertissement pour le raccordement secteur Utilisez le cordon d’alimentation fourni lorsque vous utilisez le projecteur dans votre pays/ région. Utilisez autrement un cordon d’alimentation approprié répondant aux spécifications suivantes : États-Unis, Canada Europe continentale Royaume-Uni, Japon Irlande, Australie, Nouvelle Zélande Type de fiche VM0233...

  • Página 29: Raccordement À Un Ordinateur

    Projection Raccordement du projecteur/Projection Lors du raccordement du projecteur : • Mettez tous les appareils hors tension avant tout raccordement. • Utilisez les câbles appropriés pour chaque raccordement. • Insérez fermement les fiches de câble. Débranchez les câbles en les tenant par leur fiche. Ne tirez pas sur le câble lui-même.

  • Página 30: Ajustement Du Projecteur

    Ajustement du projecteur 1 Ajustez de la position de l’image. 2 Réglez la taille de l’image. 3 Réglez la mise au point. Le projecteur est équipé d’un menu PARAMÉTRAGE DE L’IMAGE permettant de sélectionner le mode de projection de l’image et d’un menu RÉGLAGE DE L’ENTRÉE permettant de sélectionner le rapport hauteur/largeur de l’image.

  • Página 31: Remplacement De La Lampe

    Remarque Remplacement de la Avant de remplacer la lampe après avoir utilisé le projecteur, attendez au moins une lampe heure pour lui permettre de se refroidir. La lampe utilisée comme source d’éclairage Placez une couche de protection est un produit consommable. Remplacez la (chiffon) sous le projecteur.
  • Página 32 Refermez le couvercle de lampe et serrez la vis. Remarque Poignée Assurez-vous de remettre solidement en place le couvercle de lampe à sa position initiale. Sinon le projecteur ne peut pas être mis sous tension. Remettez le projecteur à l’endroit. Branchez le cordon d’alimentation.

  • Página 33: Nettoyage Du Filtre À Air

    Retirez le filtre à air. Nettoyage du filtre à Ergots Le filtre à air doit être nettoyé toutes les 1000 heures. Enlevez la poussière de l’extérieur des orifices de ventilation au moyen d’un aspirateur. La fréquence de remplacement approximative est de 1000 heures. Cette fréquence dépend de l’environnement et de la manière dont le projecteur est utilisé.

  • Página 34: Dépannage

    Si le projecteur ne fonctionne pas correctement, essayez d’en déterminer la cause et remédiez au problème comme il est indiqué ci-dessous. Si le problème persiste, consultez un technicien qualité après-vente Sony. Pour plus de renseignements sur ce problème, consultez le Mode d’emploi sur le CD-ROM.
  • Página 35 Symptôme Cause et remède L’image dépasse de Vous avez appuyé sur la touche APA bien qu’il y ait des bandes l’écran. noires autour de l’image. c Affichez l’image en entier sur l’écran et appuyez sur la touche APA. c Ajustez « Déplacement » dans le menu RÉGLAGE DE L’ENTRÉE .

  • Página 36: Accessoires En Option

    280 W max. 40 à 300 pouces (en diagonale) (en veille (standard) : 5 W en Intensité lumineuse veille (basse) : 0,5 W) 3000 lumen ANSI (VPL-CX63) Accessoires fournis 2500 lumen ANSI (VPL-CX61) Télécommande (1) (Lorsque Mode de lampe est sur Pile au lithium CR2025 (1) «...

  • Página 38: Acerca De Los Manuales Que Se Suministran

    ROM) Este manual de instrucciones describen la instalación y el funcionamiento de esta unidad. Para las ilustraciones de este manual se utiliza el modelo VPL-CX63. Las diferencias de manejo se indican en el texto, por ejemplo “sólo VPL-CX63”. Nota Para leer las instrucciones de funcionamiento que contiene el CD-ROM se necesita Adobe Acrobat Reader 5.0 o superior.

  • Página 39: Usar Los Manuales

    Nota Usar los manuales Si no puede abrir el archivo “index.htm”, haga doble clic en el manual de instrucciones que del CD-ROM desee leer de entre las de la carpeta “Operating_Instructions”. El CD-ROM suministrado contiene el Sobre las marcas comerciales manual de instrucciones y archivos ReadMe en japonés, inglés, francés, español, alemán, •...

  • Página 40: Advertencia Sobre La Conexión De Alimentación

    Notas sobre la utilización Advertencia sobre la conexión de alimentación Cuando utilice el proyector en su país o región, utilice el cable de alimentación que se suministra. En cualquier otro caso, utilice un cable de alimentación correcto que cumpla las especificaciones siguientes.

  • Página 41: Conectar Con Un Ordenador

    Proyección Conectar el proyector y proyectar Cuando conecte el proyector, asegúrese de lo siguiente: • Apague todos los equipos antes de realizar cualquier conexión. • Utilice los cables apropiados para cada conexión. • Inserte firmemente las clavijas de los cables. Cuando desconecte un cable, asegúrese de tirar del enchufe, no del cable.

  • Página 42: Ajustar El Proyector

    Ajustar el proyector 1 Ajuste la posición de la imagen. 2 Ajuste el tamaño de la imagen. 3 Ajuste el enfoque. El proyector está equipado con el menú CONFIGURACIÓN DE IMAGEN, que permite seleccionar el modo de imagen, y con el menú AJUSTE DE ENTRADA, que permite seleccionar la relación de aspecto adecuada para la imagen.

  • Página 43: Sustitución De La Lámpara

    Nota Sustitución de la Antes de sustituir la lámpara, después de lámpara usar el proyector, espere al menos una hora hasta que se enfríe. La lámpara que se utiliza como fuente de luz Coloque una hoja (paño) de es un producto consumible. Por lo tanto, protección debajo del proyector.
  • Página 44 Cierre la cubierta de la lámpara y apriete el tornillo. Nota Asegúrese de fijar la cubierta de la lámpara como estaba. Si no lo hace, no podrá encender el proyector. Vuelva a darle la vuelta al proyector. Conecte el cable de alimentación. El indicador encendido/espera alrededor de la tecla ?/1 se ilumina en rojo.

  • Página 45: Limpieza Del Filtro De Aire

    Extraiga el filtro de aire. Limpieza del filtro de aire Lengüetas El filtro de aire debe limpiarse cada 1000 horas. Elimine el polvo de la parte exterior de los orificios de ventilación con un aspirador. La cifra de 1000 horas es aproximada. Este valor varía en función del entorno y de cómo se utilice el proyector.

  • Página 46: Solución De Problemas

    Si el proyector parece no funcionar correctamente, intente diagnosticar y corregir el problema utilizando las siguientes instrucciones. Si el problema no se soluciona, consulte con personal especializado de Sony. Para obtener información detallada sobre los síntomas, consulte el manual de instrucciones que contiene el CD-ROM.
  • Página 47 Si la lámpara se ilumina después de haberla sustituido, puede que se haya producido una avería en el sistema eléctrico. Consulte con personal especializado de Sony. Parpadea cuando la cubierta de la lámpara no está fijada correctamente. Fije firmemente la cubierta.

  • Página 48: Especificaciones

    (en espera (estándar): diagonalmente) 5 W en espera (baja): 0,5 W) Emisión de luz Accesorios suministrados 3000 lúmens ANSI (VPL-CX63) Mando a distancia (1) 2500 lúmens ANSI (VPL-CX61) Batería de litio CR2025 (1) (Cuando el modo de lámpara está HD D-subCable de 15 contactos establecido en “Alto”)

  • Página 50: Info Zu Den Mitgelieferten Anleitungen

    Bildern nach der Herstellung der erforderlichen Anschlüsse. Bedienungsanleitung (auf der CD- ROM) Diese Anleitung beschreibt die Einrichtung und Funktionen dieses Gerätes. Das Modell VPL-CX63 wird in dieser Anleitung für Abbildungszwecke verwendet. Bedienungsunterschiede sind im Text vermerkt, beispielsweise durch „nur VPL- CX63“. Hinweis Adobe Acrobat Reader 5.0 oder höher muss...

  • Página 51: Benutzung Der Cd- Rom-Anleitungen

    Hinweis Benutzung der CD- Falls sich die Datei „index.htm“ nicht öffnen lässt, doppelklicken Sie auf die gewünschte ROM-Anleitungen Bedienungsanleitung unter denen im Ordner „Operating_Instructions“. Die mitgelieferte CD-ROM enthält Info zu Warenzeichen Bedienungsanleitungen und ReadMe- Dateien in Japanisch, Englisch, Französisch, • Windows ist ein eingetragenes Spanisch, Deutsch, Italienisch und Warenzeichen der Microsoft Corporation Chinesisch.

  • Página 52: Warnung Zum Stromanschluss

    Benutzungshinweise Warnung zum Stromanschluss Verwenden Sie das mitgelieferte Netzkabel, wenn Sie den Projektor in Ihrem Land/Gebiet verwerden. Oder verwenden Sie ein geeignetes Netzkabel, das die folgenden Spezifikationen erfüllt. Vereinigte Staaten, Kontinentales Europa Großbritannien, Japan Kanada Irland, Australien, Neuseeland Steckertyp VM0233 290B YP-12A COX-07...

  • Página 53: Anschließen Eines Computers

    Projizieren Anschließen des Projektors/Projizieren Achten Sie beim Anschließen des Projektors auf Folgendes: • Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen. • Verwenden Sie die korrekten Kabel für jeden Anschluss. • Stecken Sie die Kabelstecker fest ein. Ziehen Sie beim Abtrennen eines Kabels am Stecker, nicht am Kabel selbst.

  • Página 54: Einstellen Des Projektors

    Einstellen des Projektors 1 Stellen Sie die Bildlage ein. 2 Stellen Sie die Bildgröße ein. 3 Stellen Sie die Schärfe ein. Der Projektor verfügt über das Menü BILDEINSTELLUNG zur Wahl des Bildmodus und das Menü EINGANGS-EINSTELLUNG zur Wahl des geeigneten Bildseitenverhältnisses. Einzelheiten dazu entnehmen Sie bitte der Bedienungsanleitung auf der CD-ROM.

  • Página 55: Auswechseln Der Lampe

    Hinweis Auswechseln der Lassen Sie die Lampe nach dem Gebrauch des Projektors mindestens eine Stunde Lampe lang abkühlen, bevor Sie sie auswechseln. Die als Lichtquelle verwendete Lampe ist Legen Sie eine Schutzfolie (Tuch) ein Verbrauchsprodukt. Ersetzen Sie daher unter den Projektor. Drehen Sie den die Lampe in den folgenden Fällen durch Projektor um, so dass er auf der eine neue.
  • Página 56 Schließen Sie die Lampenabdeckung, und ziehen Sie die Schraube an. Hinweis Befestigen Sie die Lampenabdeckung Griff wieder vorschriftsmäßig. Anderenfalls kann der Projektor nicht eingeschaltet werden. Drehen Sie den Projektor wieder um. Schließen Sie das Netzkabel an. Die Anzeige ON/STANDBY um die Taste ?/1 leuchtet in Rot.

  • Página 57: Reinigen Des Luftfilters

    Entfernen Sie den Luftfilter. Reinigen des Luftfilters Klauen Der Luftfilter sollte alle 1000 Stunden gereinigt werden. Entfernen Sie Staub auf der Außenseite der Lüftungsöffnungen mit einem Staubsauger. 1000 Stunden ist ein Näherungswert. Dieser Wert hängt von der Umgebung und Benutzungsart des Projektors ab. Waschen Sie den Luftfilter mit einer milden Reinigungslösung, und lassen Sie ihn an einem schattigen Ort...
  • Página 58 Falls der Projektor nicht richtig zu funktionieren scheint, versuchen Sie zunächst, die Störung mithilfe der folgenden Anweisungen ausfindig zu machen und zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal. Einzelheiten zu den Symptomen finden Sie in der Bedienungsanleitung auf der CD-ROM.
  • Página 59 Sie dann die Stromversorgung wieder ein, oder wechseln Sie die Lampe aus. Falls die Lampe nach dem Auswechseln aufleuchtet, liegt möglicherweise eine Störung im elektrischen System vor. Konsultieren Sie qualifiziertes Sony-Personal. Blinkt, wenn die Lampenabdeckung nicht richtig geschlossen ist. Bringen Sie die Abdeckung sicher an. Anzeige I/1 Leuchtet im Bereitschaftsmodus in Rot auf.
  • Página 60 Einige der Teile sind in manchen Gebieten 250-Zoll: 7,5 bis 8,7 m eventuell nicht erhältlich. Einzelheiten 300-Zoll: 9,0 bis 10,4 m erfragen Sie bitte bei Ihrem Sony-Händler. Es kann eine geringe Differenz zwischen dem tatsächlichen Wert und dem oben angegebenen Nennwert auftreten.

  • Página 62: Informazioni Sui Manuali Forniti

    Istruzioni d’uso (sul CD-ROM) Queste istruzioni d’uso descrivono l’impostazione e il funzionamento di questa unità. In questo manuale viene descritto il modello VPL-CX63 a scopo illustrativo. Eventuali differenze di funzionamento sono indicate nel testo, per esempio, “solo VPL- CX63”. Nota Per leggere le Istruzioni d’uso contenute nel...

  • Página 63: Uso Dei Manuali Su

    Informazioni sui marchi commerciali Uso dei manuali su • Windows è un marchio commerciale registrato di Microsoft Corporation negli CD-ROM Stati Uniti d’America e/o in altri paesi. • Macintosh è un marchio commerciale registrato di Apple Computer, Inc. negli Il CD-ROM in dotazione contiene le Stati Uniti d’America e/o in altri paesi.

  • Página 64: Avvertenza Sul Collegamento Dell'alimentazione

    Note sull’uso Avvertenza sul collegamento dell’alimentazione Utilizzare il proiettore nel proprio paese/regione usando il cavo di alimentazione fornito. Diversamente, usare un cavo di alimentazione adatto che sia conforme alle caratteristiche tecniche che seguono. Stati Uniti Europa continentale Regno Unito, Giappone d’America, Canada Irlanda, Australia,...

  • Página 65: Collegamento A Un Computer

    Proiezione Collegamento del proiettore/proiezione Nel collegare il proiettore, prestare attenzione a quanto segue: • Prima di effettuare qualsiasi collegamento, spegnere tutte le apparecchiature. • Per ciascun collegamento, usare i cavi adatti. • Inserire saldamente le spine dei cavi. Per scollegare un cavo, afferrare la spina senza tirare sul cavo stesso.

  • Página 66: Regolazione Del Proiettore

    Regolazione del proiettore 1 Regolare la posizione dell’immagine. 2 Regolare le dimensioni dell’immagine. 3 Regolare la messa a fuoco. Il proiettore dispone del menu IMPOSTA IMMAGINE per selezionare il modo dell’immagine e del menu REGOLAZIONE INGRESSO per selezionare la proporzione adatta all’immagine.

  • Página 67: Sostituzione Della Lampada

    Nota Sostituzione della Quando si sostituisce la lampada dopo aver usato il proiettore, aspettare almeno un’ora lampada che la lampada si raffreddi. La lampada che costituisce la sorgente di Mettere un telo (stoffa) di protezione luce è un prodotto consumabile. Perciò, sotto il proiettore.
  • Página 68 Chiudere il coperchio della lampada, quindi serrare la vite. Nota Aver cura di montare saldamente il Maniglia coperchio della lampada come era in origine. Diversamente non sarà possibile accendere il proiettore. Girare di nuovo il proiettore. Collegare il cavo di alimentazione. La spia ON/STANDBY intorno al tasto ?/1 si illumina in rosso.

  • Página 69: Pulizia Del Filtro Dell'aria

    Smontare il filtro dell’aria. Pulizia del filtro dell’aria Il filtro dell’aria dovrebbe essere pulito ogni Ganci 1000 ore. Togliere la polvere all’esterno delle aperture di ventilazione con un aspirapolvere. 1000 ore è un valore approssimato. Questo valore varia in funzione dell’ambiente o di come è...

  • Página 70: Risoluzione Dei Problemi

    Risoluzione dei problemi Se il proiettore funziona in modo irregolare, provare a diagnosticare e correggere il problema con le seguenti istruzioni. Se il problema permane, rivolgersi a personale Sony qualificato. Per dettagli sui sintomi, vedere le istruzioni d’uso contenute nel CD-ROM.
  • Página 71 Si illumina quando la temperatura all’interno del proiettore è insolitamente elevata. Verificare che le aperture di ventilazione non siano ostruite. Lampeggia quando la ventola è guasta. Rivolgersi a personale Sony qualificato. LAMP/COVER Si illumina quando la lampada ha raggiunto la fine della vita utile o è...

  • Página 72: Caratteristiche Tecniche

    Potrebbe esserci una piccola differenza fra il Alcuni articoli potrebbero non essere valore effettivo e il valore di progetto disponibili in alcuni paesi. Per i dettagli, precedentemente indicato. rivolgersi al rivenditore Sony di zona. Sistema colore Sistema NTSC /PAL/SECAM/ 3.58...
  • Página 74 CD-ROM 上的使用说明书。 以注意的重要事项和警告。 有关安全注意事项，请参阅另行提供的 “安全规则” 。 快速参考手册 （另行印刷的手册） （本 手册） 本手册介绍进行所需的连接以后投影图 像时的基本操作。 使用说明书 （在 CD-ROM 中） 该使用说明书介绍本机的设定方法和操 作方法。本手册整体采用 VPL-CX63 机型 作为图例。任何有关操作方法的差异已 于文中标明，例如： “仅限于 VPL- CX63” 。 注 ， 阅读保存在 CD-ROM 上的使用说明书 必须 安装 Adobe Acrobat Reader 5.0 或更高版 本。 关于随机附带的手册 / 关于快速参考手册...
  • Página 75 使用 CD-ROM 手册 附带的 CD-ROM 中含有日语、英语、法 语、西班牙语、德语、意大利语和汉语 版本的使用说明书和 ReadMe （自述）文 件。首先请阅读 ReadMe （自述）文件。 准备工作 若要阅读 CD-ROM 中的使用说明书，需要 有 Adobe Acrobat Reader 5.0 或更高版 本。如果您的计算机中未安装 Adobe Acrobat Reader，可以从 Adobe Systems 的网站免费下载 Acrobat Reader 软件。 要阅读使用说明书 使用说明书包含在附带的 CD-ROM 中。将 附带的 CD-ROM 插入计算机的 CD-ROM 驱 动器，片刻后...
  • Página 76 使用须知 有关电源连接的警告 在您的国家 / 地区使用投影机时，请使用随机附带的电源线。另外，也可以使用符合 下述规格的适当的电源线。 美国、加拿大 欧共体 英国、爱尔兰、 日本 澳大利亚、 新西兰 插头类型 VM0233 290B YP-12A COX-07 YP332 雌性端子 VM0089 386A YC-13B COX-02 VM0310B YC-13 电线类型 H05VV-F H05VV-F N13237/CO-228 VCTF 额定电压和电流 10A/125V 10A/125V 10A/250V 10A/250V 10A/250V 7A/125V 安全合格标准 UL/CSA UL/CSA DENAN 电线长度...
  • Página 77 投影 连接投影机 / 投影 当连接投影机时，务必确认： • 进行连接前关闭所有设备的电源。 • 使用各连接用的正确的电缆。 • 插紧电缆插头。在拔掉电缆时，务必拔插头，不可拉扯电缆本身。 也请参阅要连接的计算机的使用说明书。 连接计算机 1 将交流电源线连接到墙上电源插座，然后连接电脑和投影机。 2 按 I/1 （开机 / 待机）键。 3 接通与投影机连接的计算机的电源。 4 按 INPUT 键选择输入信号源。 5 将其设定为仅向外接显示器输出信号。 输入 A 输入 B 视频信号输入 S视频信号输入 Power 或 或 投影...
  • Página 78 调整投影机 1 调整图像位置。 2 调整图像尺寸。 3 调整聚焦。 本投影机装备有用来选择图像模式的图像设定菜单和用来选择适当的图像纵横比的 输入设定菜单。有关详细信息，请参阅 CD-ROM 上的使用说明书。 – FOCUS – ZOOM 关闭电源 1 按 I/1 （开机 / 待机）键。 2 当出现信息时，再次按 I/1 （开机 / 待机）键。 3 在冷却扇停止运转且 ON/STANDBY 指示灯点亮呈红色后， 从墙上电源插座拔下交流电 源线。 注 即使按下 1 键关闭电源且 ON/STANDBY 指示灯变为红色后，Off & Go （关机即移动）功 能的内部电路会让冷却扇继续运转片刻。...
  • Página 79 用十字螺丝刀拧松螺丝，打开投影 更换投影灯 灯盖。 作为光源使用的投影灯是消耗品。因 此，在下述情况下请更换新的投影灯。 • 投影灯烧坏或变暗时 • “请更换灯泡。 ”信息出現在屏幕上 • LAMP/COVER 指示灯点亮 投影灯的寿命根据使用条件不同而不 同。 更换投影灯时请使用 LMP - C190 投影机 灯。 使用 LMP - C190 以外的任何其它投影灯均 可能造成投影机损坏。 警告 用 ?/1 键关闭投影机电源后，投影灯的温 度仍然很高。如果触摸投影灯，手指可能 会被烫伤。更换投影灯时，请至少等候 1 个小时让投影灯冷却。 注 为了安全起见，请勿拧松其它任何螺 注 丝。 • 如果投影灯破损，请与顾客信息中心联 系。...
  • Página 80 将新的投影灯完全插入，使其固定 警告 到位 （ ） 。拧紧两个螺丝 请勿将手放进投影灯更换插槽，也不要让 （ ） 。折下把手，使其返回原位 任何液体或其它物品落入插槽内，以免触 （ ） 。 电或发生火灾。 注 • 小心不要触摸投影灯的玻璃表面。 • 如果投影灯没有完全固定好，将无法 接通电源。 关上投影灯盖，拧紧螺丝。 注 务必关严投影灯盖使其恢复原状。否 则，无法接通投影机的电源。 将投影机翻转过来。 连接电源线。 环绕 ?/1 键的 ON/STANDBY 指示灯点 亮呈红色。 以下列顺序按遥控器上的下列键， 按每个键的时间不要超过 5 秒钟： RESET, b, B, ENTER 。...
  • Página 81 拆下空气滤网。 清洁空气滤网 每 1000 小时应该清洁一次空气滤网。 脚爪 请用真空吸尘器从通风孔外面清除灰 尘。 1000 小时为近似值。该数值根据投影机 的使用环境或使用方法而异。 用中性洗涤剂清洗空气滤网，然后 将其在阴暗处晾干。 将空气滤网安装固定在空气滤网盖 上的每个脚爪内 （8 处） ，然后将 盖放回原位。 注 当难以用真空吸尘器清除滤网上的灰尘 • 如果疏忽了清洗空气滤网，灰尘会聚积 时，请拆下空气滤网进行清洗。 并堵塞滤网。这种情况下，装置内部的 温度会升高，可能导致故障或火灾。 关闭电源，拔下电源线。 • 如果无法清除空气滤网上的灰尘，请使 用附带的新品更换空气滤网。 将保护纸 （布）垫在投影机下， • 务必牢固安装空气滤网盖；如果空气滤 并将投影机翻转过来。 网盖没有关严，无法接通电源。 • 空气滤网有正面和反面。安装空气滤网 拆下空气滤网盖。 时使其与空气滤网盖上的凹口重合。 •...
  • Página 82 故障排除 如果发现投影机工作不正常，请使用下述说明尝试诊断并解决问题。如果问题依然存 在，请向 Sony 公司专业技术人员咨询。 有关症状的详细信息，请参阅 CD-ROM 上的使用说明书。 电源 / 图像 症状 原因和对策 无法接通电源。 • 用 ?/1 键以很短的间隔关闭和接通电源。 c 接通电源之前请等候约 60 秒钟。 • 投影灯盖没有装严。 c 关严投影灯盖。 • 空气滤网盖脱落。 c 牢固安装空气滤网盖。 无图像。 • 电缆被拔下或未正确连接电缆。 c 查看是否已经正确地连接了电缆。 • 连接错误。 • 输入选择不正确。 c 使用 INPUT 键选择正确的输入信号源。...
  • Página 83 指示灯 指示灯 状态和对策 POWER SAVING 当投影机处于节电模式时点亮。 TEMP/FAN 当投影机内部温度变得异常高时点亮。检查是否有物品堵塞住 通风孔。 在冷却扇故障时闪烁。请向 Sony 公司专业人员咨询。 LAMP/COVER 当投影灯已无法继续使用或高温时点亮。等待投影灯冷却后再 接通电源，或更换投影灯。 如果更换投影灯后指示灯点亮，电气系统可能发生故障。 请向 Sony 公司专业人员咨询。 在投影灯盖没有装严时点亮。将盖装严。 I/1 指示灯 当投影机处于待机模式时，点亮呈红色。可以用 I/1 键接通 电源。 在电源接通时点亮呈绿色。 从接通投影机电源到投影机操作准备就绪为止，指示灯以绿色 闪烁。此外，按 I/1 键关闭电源后，在冷却扇转动期间以绿 色闪烁。在此期间，您将无法接通投影机电源。 故障排除...
  • Página 84 使用说明书 (CD-ROM) (1) 投影灯 190 W 超高压投影灯泡 快速参考手册 （1） 投影图像的尺寸 安全规则 (1) 40 至 300 英寸 （对角线测量） 安全标签 （1） 光输出 3000 ANSI 流明 （VPL-CX63） 2500 ANSI 流明 （VPL-CX61） 设计和规格如有变更，恕不另行通知。 （当投影灯模式设置为 “高” 时。 ） 选购附件 投射距离 （安装在地板上时。 ） LMP - C190 （更换用） 投影灯...
  • Página 88 Standby power consumption: 0.5W Lead-free solder is used for soldering the parts. Halogenated flame retardants are not used in cabinets and printed wiring boards. Corrugated cardboard is used for the packaging cushions. Sony Corporation Printed in Japan 2685708020...
