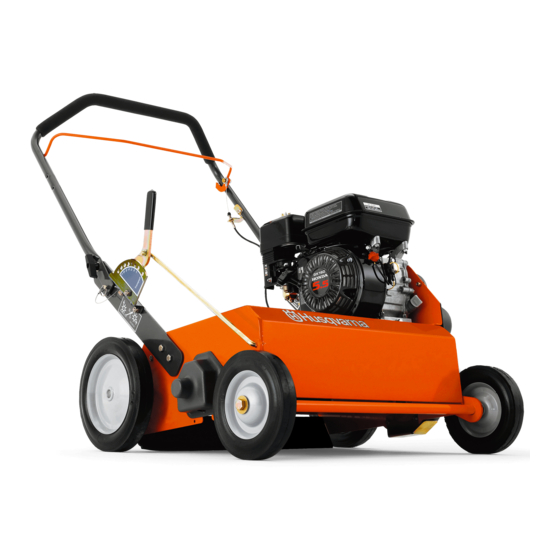

- Página 1 Manual de instrucciones DT22 Lea atentamente las instrucciones y asegúrese Español de entenderlas antes de utilizar la máquina.
- Página 2 ©2010 HTC. Todos los derechos reservados. Beatrice, NE.
-
Página 3: Tabla De Contenido
ÍNdiCE introducción ..............4 Funcionamiento ............18 Buen servicio .............4 Antes de la puesta en marcha ......18 Número de serie ..........4 Escarificado .............18 Símbolos y etiquetas ..........6 Acabado ............18 Etiquetas ............6 Aplicación de semillas ........19 Ubicación de las etiquetas .........7 Preparación del césped ......19 Seguridad ..............8 Gráfico de aplicación de semillas ....19 Uso general ............8... -
Página 4: Introducción
¡Felicidades! Asegure la máquina Gracias por comprar un producto Husqvarna para el cuidado Contacte con su aseguradora para comprobar la cobertura del césped. Gracias a la confianza que ha depositado en de su póliza para la nueva máquina. debería tener un nosotros, podrá... - Página 5 SEGURidAd Información general Procedimientos de seguridad Este manual le ayudará a utilizar el equipo Husqvarna RECOMENDACIONES de forma segura, así como a realizar las tareas de • Lea las instrucciones de mantenimiento y servicio antes mantenimiento adecuadamente. Léalo atentamente antes de realizar cualquier trabajo.
-
Página 6: Símbolos Y Etiquetas
SÍMBOLOS y ETiqUETAS ADVERTENCIA INFORMACIÓN IMPORTANTE Xxxx xxx xxxx xx xxxx x xxxx. Xxxx xxx xxxx xx xxxx x xxxx. Utilizado en este manual para notificar al lector un riesgo de daño material, en particular si el lector no sigue las Utilizado en este manual para notificar al lector un riesgo instrucciones especificadas en el manual. -
Página 7: Ubicación De Las Etiquetas
SÍMBOLOS y ETiqUETAS Ubicación de las etiquetas Ajuste de altura Abrir / Cerrar (Caja de semillas) Regulador semillas Gráficos de atención PELiGRO mire sus pies Advertencia para el recogedor Gráfico de aplicación de semillas instrucciones para abatir el asa Advertencia para monóxido de carbono... -
Página 8: Seguridad
Todos los usuarios deberán recibir formación sobre la utilización de la máquina. El propietario es responsable de formar a los usuarios. • Consulte con un taller de servicio autorizado Husqvarna cualquier tarea de mantenimiento o reparación no ADVERTENCIA descrita en este manual. -
Página 9: Preparativos
Consulte a su distribuidor la ropa de expulsados por las cuchillas. protección y el equipo de protección homologado que recomienda Husqvarna. • Ubique los objetos fijos del suelo, tales como sistemas de aspersores, postes, válvulas de agua o bases de tendederos. -
Página 10: Funcionamiento
SEGURidAd Funcionamiento • No utilice la máquina a temperaturas superiores a los 20 °. Recomendamos trabajar en perpendicular en las pendientes en lugar de arriba y abajo. de esta forma obtendrá un resultado más uniforme. No deje la máquina en una pendiente sin supervisión. •... -
Página 11: Movimiento / Transporte
SEGURidAd Movimiento / Transporte • Para girar y conducir la máquina, empuje hacia abajo el asa y encienda las ruedas traseras. • Apague el motor y deje que se enfríe durante al menos 2 minutos antes de transportar la unidad. •... -
Página 12: Sistema De Combustible
SEGURidAd Sistema de combustible • Almacene el combustible en los recipientes homologados para tal fin. • Nunca retire el tapón de combustible y llene el depósito de combustible cuando el motor esté en marcha. • Pare siempre el motor cuando llene el depósito. •... -
Página 13: Mantenimiento
SEGURidAd Mantenimiento • Nunca realice ajustes con el motor en marcha. • detenga las unidades de transmisión, apague el motor y espere a que todas las piezas movibles se detengan por completo antes de realizar ajustes, llevar a cabo tareas de mantenimiento o limpiar la máquina. -
Página 14: Montaje
MONTAjE Gire el asa y apriétela en su lugar. El coeficiente de r/min viene predefinido por el fabricante. El régimen de ralentí es de 1250 - 1400 r/min. Llene el motor con el aceite recomendado por el La velocidad máxima del motor es de 3600 r/min. fabricante. -
Página 15: Controles
Husqvarna. Puede montarlo después de adquirirlo. Alternativamente el escarificador puede estar equipado con una cultivadora. Puede adquirirlo como accesorio en su distribuidor Husqvarna. Puede montarlo después de adquirirlo. No es posible utilizar un recogedor y una cultivadora de forma simultánea. -
Página 16: Motor
CONTROLES Motor Consulte el manual del motor. Llenado de combustible Lea atentamente las instrucciones de seguridad antes de repostar. Mantenga el combustible y el depósito de combustible limpios. Evite llenar la máquina con combustible sucio. Compruebe que el tapón de combustible está apretado y que la junta no está... -
Página 17: Versatilidad De Las Cuchillas
CONTROLES Versatilidad de las cuchillas Cuchillas de impacto La bacua es la capa densa de los recortes, raíces y troncos que se forma entre la tierra y la base de la hierba. A medida que crece la bacua, impide que la tierra absorba el agua, el aire y el abono. -
Página 18: Funcionamiento
FUNCiONAMiENTO Antes de la puesta en marcha INFORMACIÓN IMPORTANTE • Corte el césped 1,27 cm más corto de lo normal. Retire todos los restos del césped. • deje que el césped se seque. Si corta el césped mojado Marque claramente las piedras y otros objetos fijos. puede dañar gravemente un césped saludable. -
Página 19: Aplicación De Semillas
FUNCiONAMiENTO Aplicación de semillas Preparación del césped • Corte el césped unos 1-1,5 cm más corto de lo normal. • No riegue antes de sembrar. • Extraiga la capa de hierba antigua cortada (bacua). • Airee el césped con un oreador de tierra de columnas. •... -
Página 20: Mantenimiento
Programa de mantenimiento A continuación incluimos una lista con los procedimientos de mantenimiento que se deben efectuar en la máquina. Para aquellos puntos no descritos en este manual, acuda a un taller de servicio autorizado. Diario Intervalo de mantenimiento: Antes de la puesta meses/horas en marcha MANTENIMIENTO... -
Página 21: Correa De Transmisión
MANTENiMiENTO Correa de transmisión Cuando compruebe la correa de transmisión, deje que el motor se enfríe. desconecte el cable de la bujía. Extraiga la protección de la correa (véase la ilustración) situada en el lateral izquierdo de la máquina. Compruebe que la correa funciona en la ranura correcta. -
Página 22: Cuchillas De Impacto
Cuchillas de impacto INFORMACIÓN IMPORTANTE Solo puede girarse el eje del rotor de la cuchilla de impacto para conseguir un desgaste uniforme. 89 mm Los dientes flexibles y las cuchillas delta deben utilizarse en la dirección correcta. Cuchillas giratorias después de utilizar el escarificador durante algún tiempo, las cuchillas empezarán a desgastarse en los bordes y el rendimiento del escarificado disminuirá. -
Página 23: Norma De Los Dos Minutos
MANTENiMiENTO Sustitución de las cuchillas de impacto deje que el motor se enfríe. desconecte la bujía. incline la máquina hacia delante. Consulte la norma de los dos minutos en este apartado. Extraiga los anillos tóricos (1) que sujetan el eje de la hoja (2) en su lugar (véase la ilustración). -
Página 24: Cuchillas Delta
Cuchillas delta Sustitución de las cuchillas delta Las cuchillas delta reducirán su longitud con el paso del tiempo y debido al desgaste. Cuando las cuchillas se hayan desgastado cerca de 19 mm, la longitud total de la cuchilla en el punto más largo de la misma será de unos 64 mm y tendrá... -
Página 25: Programa De Lubricación
LUBRiCACiÓN detenga el motor y extraiga el cable de encendido antes de Programa de lubricación intentar lubricar la máquina. Controle el aceite del motor diariamente, cámbielo cada Limpie el exceso de grasa después de la lubricación. Es seis meses o 100 horas. importante evitar que el lubricante entre en contacto con la Revise y lubrique los cojinetes de las ruedas una vez al correa o con las superficies de empuje de las poleas de la... -
Página 26: Certificados De Conformidad
Procure 2004/108/EC conservarlos ya que son documentos muy importantes. 2000/14/EC Nombre comercial y dirección: Husqvarna Turf Care 401 North Commerce Beatrice, NE 68310 EE. UU. Organismo inscripto: TUV SUd industrie Service GmbH Westendstrasse 199 d-80686 Múnich... -
Página 27: Resolución De Problemas
RESOLUCiÓN dE PROBLEMAS Síntomas Causa Acción El motor no arrancará Error del usuario Paso de combustible cerrado. Abra el paso de combustible. Válvula estranguladora abierta Cierre el estrangulador con el motor frío. interruptor de motor en posición Gire el interruptor del motor a la posición OFF (APAGAdO) ON (ENCENdidO). -
Página 28: Almacenamiento
8011-130 Filtro y tapón del depósito de combustible Utilice siempre piezas de repuesto originales de Husqvarna. Una revisión anual en los talleres de servicio autorizados es una buena forma de garantizar que su máquina funcionará... -
Página 29: Datos Técnicos
dATOS TÉCNiCOS ESCARIFICADOR DE 55,8 cm Motor Honda Transmisión principal Correa trapezoidal Anchura de escarificado 55,8 cm Control del embrague Equipado con mango de desembrague automático de seguridad Embrague Tensor de correa con muelle de desembrague y mecanismo de polea en ralentí Regulación de profundidad Control de profundidad ajustable con mecanismo de palanca diseño ergonómico plegable con agarre suave... -
Página 30: Programa De Mantenimiento
PROGRAMA dE MANTENiMiENTO Fecha, sello, firma Acción Servicio de entrega □ Rompa el embalaje y compruebe que la máquina no ha sufrido daños en el transporte. □ Cuando proceda, monte los componentes que se suministran. □ Compruebe que el diseño de la máquina se corresponde con el pedido del cliente. -
Página 32: Instrucciones Originales
Instrucciones originales 115 26 74-46 ´®z+TcL¶6K¨ ´®z+TcL¶6K¨ 2010-03-01...
