www.proform.com

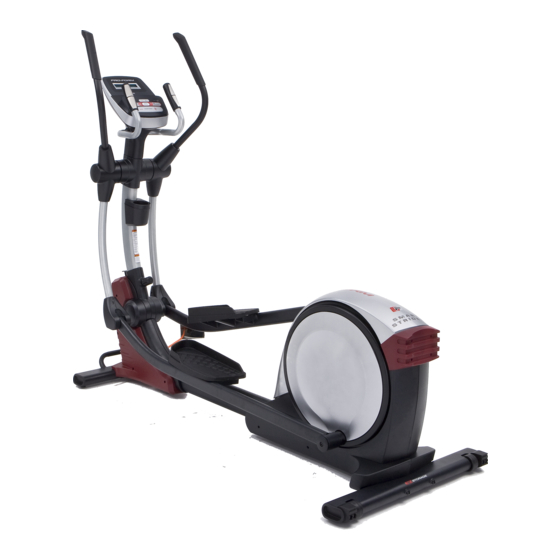

Nº de Modelo PFEL55913
Nº de Version 0
MANUAL DEL USUARIO
Nº de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
Calcomanía con el
Número de Serie
¿PREGUNTAS?
Para Servicio Técnico:
Tel. 01-800-681-9542
servicio@iconfitness.com
Tecnoservicio
Tenayuca 55 "A" Mez. 1
Col. Letran Valle
Del. Benito Juarez
México DF C.P. 03650
Importador:
Pro Italy Mark S.A. de C.V.
Insurgentes sur No. 552
Col. Roma sur
México D.F. C.P. 06760
RFC: PIM8212089C7
Especificaciones eléctricas
9V ~ 2A
PRECAUCIÓN
Antes de usar el equipo, lea
cuidadosamente todas las adver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
Publicidad
Tabla de contenido
Manuales relacionados para Pro-Form SMART STRIDER 535
Resumen de contenidos para Pro-Form SMART STRIDER 535
- Página 1 www.proform.com Nº de Modelo PFEL55913 Nº de Version 0 MANUAL DEL USUARIO Nº de Serie Escriba el número de serie en el espacio de arriba para referencia. Calcomanía con el Número de Serie ¿PREGUNTAS? Para Servicio Técnico: Tel. 01-800-681-9542 servicio@iconfitness.com Tecnoservicio Tenayuca 55 “A”...
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES IMPORTANTES ............. . 3 COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA . -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precau- ciones e instrucciones importantes de este manual y todas las advertencias que se observan en su entrenador elíptico antes de utilizarlo. ICON no asume ninguna responsabilidad por lesiones person- ales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo. -
Página 4: Colocación De Las Calcomanías De Advertencia
COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA Este dibujo muestra las ubicaciones de las calcomanías de advertencia. Si falta una calcomanía o ésta es ilegible, vea la portada de este manual y solicite una nueva calcomanía de reemplazo gra- tuita. Péguela en el lugar indicado. Nota: Las calcomanías pueden no mostrarse en su tamaño real. -
Página 5: Antes De Comenzar
® SMART STRIDER 535. El la portada de este manual. Para ayudarnos a asistir- entrenador elíptico SMART STRIDER 535 ofrece una los, anote el número de modelo y el número de serie gran selección de funciones diseñadas para hacer del producto antes de contactarnos. El número del sus entrenamientos en el hogar más efectivos y... -
Página 6: Montaje
MONTAJE • Para contratar un técnico autorizado para ensam- • Además de la(s) herramienta(s) incluida(s), blar este producto, llame al 01-800-681-9542. para el montaje se necesitan las siguientes herramientas: • El montaje requiere dos personas. un destornillador estrella • Coloque todas las piezas en una área despejada un mazo de goma y retire el material de empaque. - Página 7 3. Si es necesario, retire y deseche los soportes de transporte y los tornillos de transporte fijados a la parte delantera de la Armadura (1). Con la ayuda de otra persona, coloque parte de las inserciones de embalaje de los materiales de empaque debajo de la Armadura (1), de forma que la Armadura quede separada del suelo.
- Página 8 5. Gire el Brazo Derecho (9) hasta situarlo en posi- ción vertical. Conecte el Brazo Derecho (9) a la Pata Derecha (6) con un Tornillo M10 x 50mm (95). Luego, apriete el Tornillo M10 x 45mm (78) indicado. A continuación, presione la Cubierta del Brazo (20) hacia abajo y gírela hasta que quede ali- neada con las Cubiertas Delantera y Trasera de la Pata Derecha (11 y 15).
-
Página 9: Cómo Usar El Entrenador Elíptico
CÓMO USAR EL ENTRENADOR ELÍPTICO CÓMO CONECTAR EL ADAPTADOR DE CÓMO MOVER EL ENTRENADOR ELÍPTICO CORRIENTE Debido al tamaño y peso del entrenador elíptico, se IMPORTANTE: Si el entrenador elíptico ha sido requieren dos personas para moverlo. expuesto a temperaturas frías, permita que éste se sitúe a temperatura ambiente antes de conectar el En primer lugar, afloje adaptador de corriente. -
Página 10: Cómo Ejercitarse En El Entrenador Elíptico
CÓMO EJERCITARSE EN EL ENTRENADOR A continuación, levante el manubrio del estabilizador ELÍPTICO delantero e incline la armadura hasta situarla en posi- ción vertical, de forma que el entrenador elíptico quede Para subir al entrenador elíptico, sosténgase de las apoyado sobre las patas de almacenamiento grande y barandas o de los brazos y pise el pedal que esté... -
Página 11: Características De La Consola
DIAGRAMA DE LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA automáticamente la resistencia de los pedales a medida que lo guía en un entrenamiento efectivo. La consola avanzada ofrece una serie de funciones diseñadas para hacer sus entrenamientos más efecti- También puede conectar su reproductor MP3 o de vos y agradables. -
Página 12: Cómo Usar La Función Manual
CÓMO USAR LA FUNCIÓN MANUAL 4. Siga su progreso con la pantalla. 1. Encienda la consola. Pantalla izquierda: Esta pantalla puede Pulse cualquier botón o comience a pedalear para mostrar el tiempo encender la consola. transcurrido y el número aproximado de calo- Cada vez que encienda la consola, se encenderá... - Página 13 5. Si lo desea, mida su ritmo cardíaco. o apretar los contactos metálicos demasiado fuerte. Para conseguir un funcionamiento óptimo, Si hay láminas limpie los contactos metálicos usando un paño de plástico en los suave; nunca use alcohol, materiales abrasivos contactos metá- o productos químicos.
-
Página 14: Cómo Usar Un Entrenamiento Preajustado
CÓMO USAR UN ENTRENAMIENTO El nivel de resistencia del siguiente segmento PREAJUSTADO aparecerá en la pantalla central durante algunos segundos para advertirle. Luego el nivel de resis- 1. Encienda la consola. tencia de los pedales cambiará. Pulse cualquier botón o comience a pedalear para La meta de velocidad del siguiente segmento encender la consola. -
Página 15: Función De Ajustes
CÓMO USAR EL SISTEMA DE SONIDO Para seleccionar la función de ajustes, mantenga pul- sado el botón Performance Workouts (entrenamientos Para reproducir música o audiolibros a través del de desempeño) durante algunos segundos hasta que sistema de sonido de la consola,mientras realiza los aparezca la información sobre ajustes en la pantalla. -
Página 16: Mantenimiento Y Solución De Problemas
MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS Inspeccione y apriete regularmente todas las piezas A continuación, observe la abertura de acceso y loca- del entrenador elíptico. Cambie inmediatamente cual- lice el Interruptor de Lengüeta (58). Gire la Polea (66) quier pieza desgastada. hasta que un Imán (41) se alinee con el Interruptor de Lengüeta. -
Página 17: Cómo Ajustar La Correa De Manejo
CÓMO AJUSTAR LA CORREA DE MANEJO Vea el DIBUJO DE LAS PIEZAS C en la página 23. Retire los Tornillos M4 x 16mm (61) y los Tornillos M4 Si lo pedales se resbalan mientras pedalea, incluso x 38mm (64) de los Protectores Izquierdo y Derecho cuando la resistencia está... -
Página 18: Guía De Ejercicios
GUÍA DE EJERCICIOS Quemar Grasa—Para quemar grasa eficientemente, PRECAUCIÓN: debe hacer ejercicios a un nivel de intensidad bajo Antes de ini- durante un periodo de tiempo mantenido. Durante ciar éste o cualquier programa de ejercicios los primeros minutos de ejercicio su cuerpo utiliza las consulte con su médico. -
Página 19: Lista De Las Piezas
LISTA DE LAS PIEZAS Nº de Modelo PFEL55913.0 R0514A N° Ctd. Descripción N° Ctd. Descripción Armadura Protector Izquierdo Montante Vertical Protector Derecho Cubierta Trasera del Montante Correa de Manejo Vertical Pata de Nivelación Consola Tapa del Estabilizador Bandeja de Accesorios Brazo del Pedal Derecho Pata Derecha Rueda... - Página 20 N° Ctd. Descripción N° Ctd. Descripción Tapa del Estabilizador Delantero Contratuerca M8 Cubierta Externa de la Pata Cable de Corriente Izquierda Pata Izquierda Cubierta Delantera de la Consola Eje del Montante Vertical Cubierta Trasera de la Consola Perno M8 x 20mm Tornillo M10 x 50mm Adaptador de Corriente Tornillo de Pivote...
-
Página 21: Dibujo De Las Piezas
DIBUJO DE LAS PIEZAS A Nº de Modelo PFEL55913.0 R0514A... -
Página 22: Dibujo De Las Piezas B
DIBUJO DE LAS PIEZAS B Nº de Modelo PFEL55913.0 R0514A... -
Página 23: Dibujo De Las Piezas C
DIBUJO DE LAS PIEZAS C Nº de Modelo PFEL55913.0 R0514A... -
Página 24: Cómo Ordenar Piezas De Repuesto
CÓMO ORDENAR PIEZAS DE REPUESTO Para ordenar piezas de repuesto, por favor vea la portada de este manual. Para ayudarnos a proporcionarle asis- tencia, por favor esté listo para proporcionar la siguiente información cuando nos contacte: • el número de modelo y el número de serie del producto (vea la portada de este manual) •...
