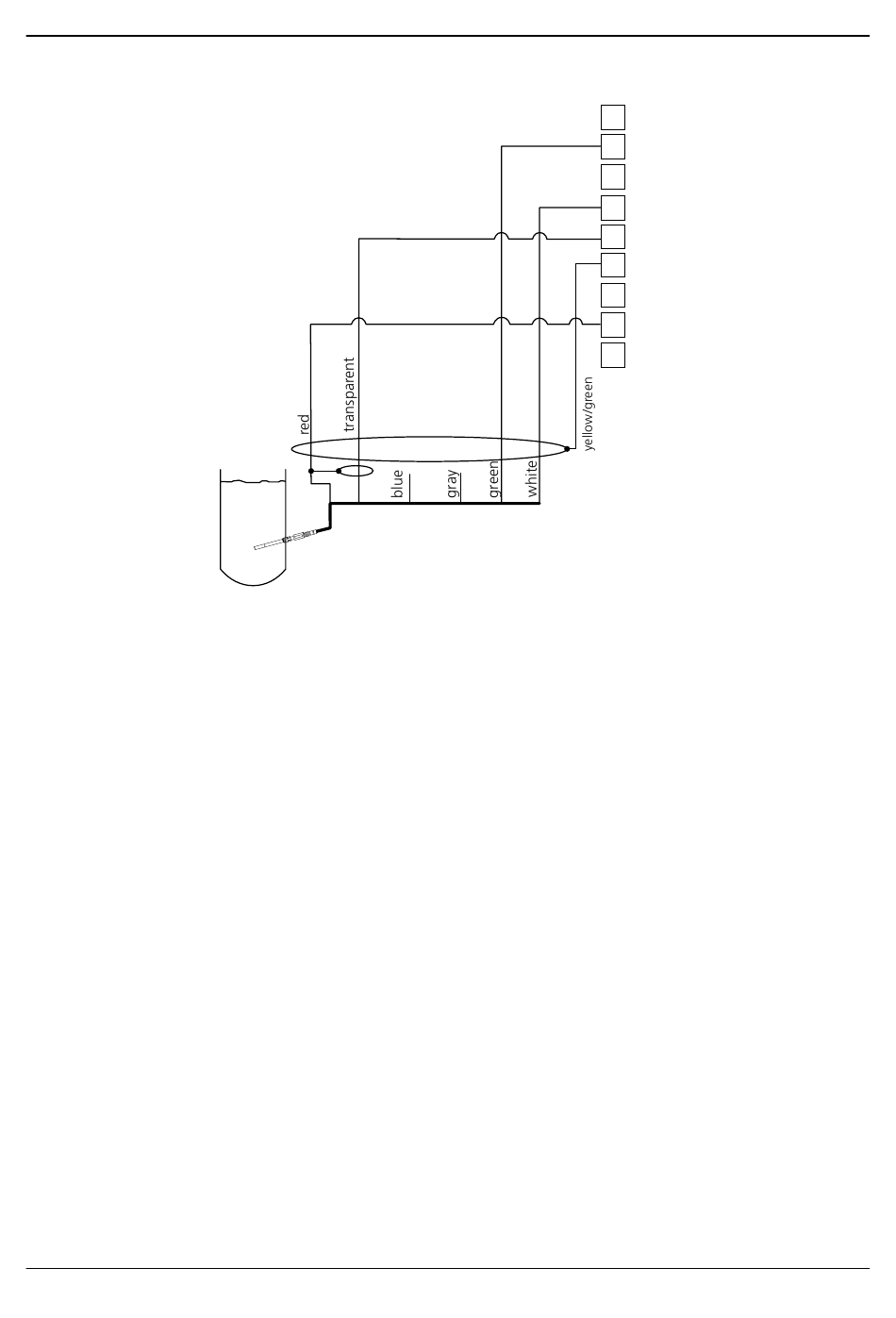

4.5.2 Cableado típico con TB3 / TB4
NOTA: los colores de los cables son válidos solo para la conexión con el cable VP; el azul no
se conecta.
Conector M300:
1: No utilizado
2: Ánodo
3: No utilizado
4: Protección / GND
5: Cátodo
6: NTC ret., protección
7: No utilizado
8: NTC 2
