RACCORDEMENTS ELECTRIQUES

La ligne d'alimentation triphasée doit être munie d'un interrupteur avec
des fusibles. De plus, selon les normes, il est nécessaire d'installer
un interrupteur sur la ligne d'alimentation du brûleur, à l'extérieur du
local chaudière, dans une position facilement accessible. Pour les
raccordements électriques (ligne et thermostats) suivre le schéma
électrique annexé. Pour réaliser le raccordement du brûleur à la ligne
d'alimentation, procéder comme suit :

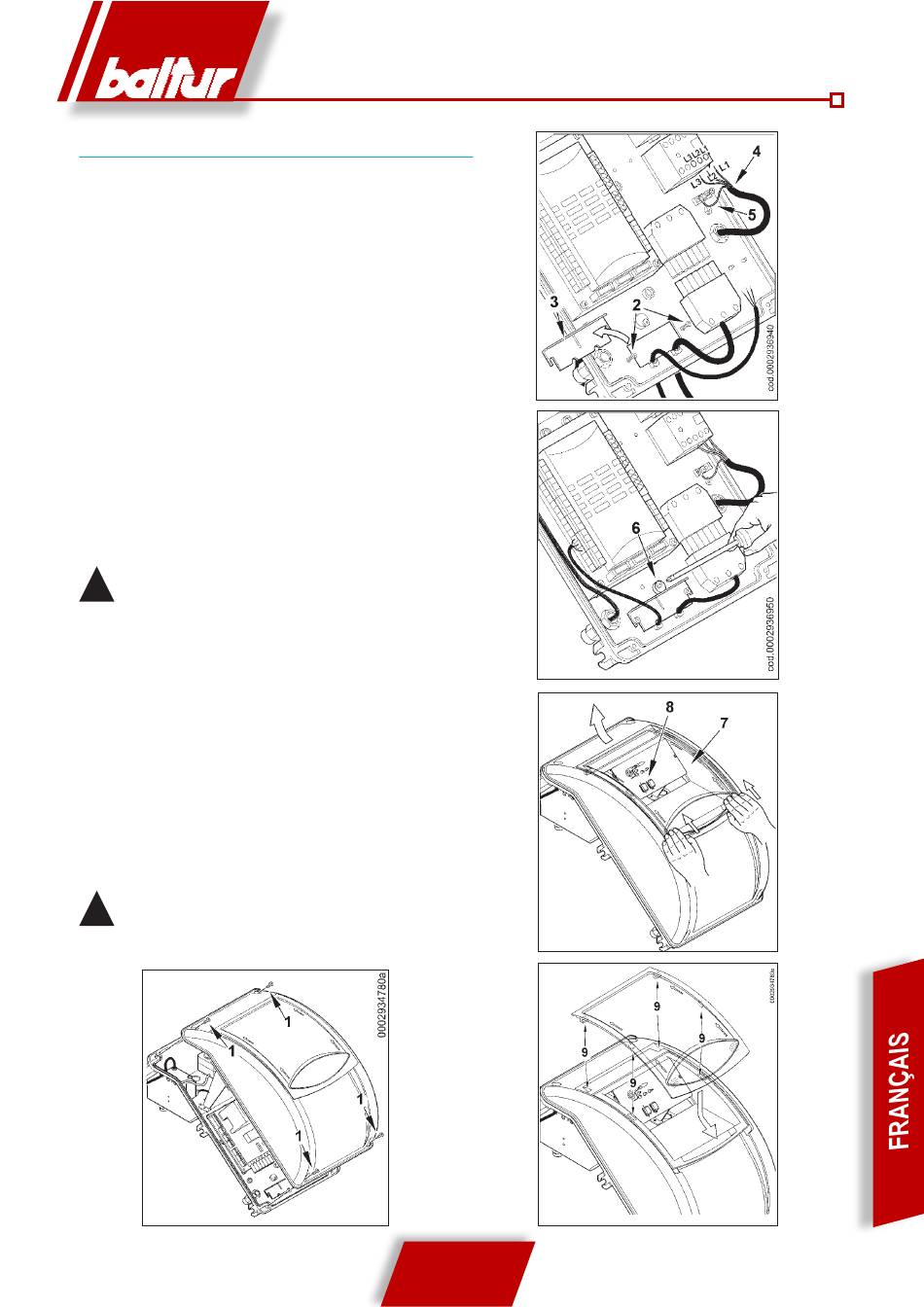

1) Enlever le couvercle en dévissant les 4 vis (1) de la figure 1,
sans enlever la porte transparente. De cette façon il est possible
d'accéder au tableau électrique du brûleur.
2) Desserrer les vis (2) et après avoir démonté la plaquette serre-
câbles (3), faire passer à travers le trou la fiche à 7 pôles et le
câble de commande de modulation (fig. 2). Connecter les câbles
d'alimentation (4) au télérupteur, fixer le câble de terre (5) et serrer
le presse-câble correspondant.
3) Repositionner la plaquette serre-câbles (fig. 3). Tourner l'excentrique
(6) de manière à ce que la plaquette exerce une pression adéquate
sur les deux câbles, puis serrer les vis qui fixent la plaquette.
Connecter enfin la fiche à 7 pôles et les câbles de commande de
modulation.
les logements des câbles sont respectivement prévus pour
!
le câble Ø 9,5÷10 mm et Ø 8,5÷9 mm, pour assurer le degré
de protection IP 54 (Norme CEI EN60529) relativement au
tableau électrique.
4) Pour refermer le couvercle du tableau électrique, visser les 4 vis (1)
en exerçant un couple de serrage (1) d'environ 5 Nm pour assurer
une étanchéité correcte. Maintenant, pour accéder au tableau de
commande (8) décrocher la porte transparente (7), en exerçant
une légère pression avec les mains en direction des flèches de la
figure 4, en la faisant glisser pour une courte distance et séparer-la
du couvercle.
5) Pour un placement correct de la porte transparente sur le tableau
procéder comme indiqué dans la fig. 5 : positionner les crochets
correspondant aux logements respectifs (9). Faire glisser la porte
en direction de la flèche jusqu'à entendre un déclic de manière à
garantir l'étanchéité.
important : l'ouverture du tableau électrique du brûleur est
!
exclusivement réservée au personnel qualifié du point de
vue professionnel.
