Instalación mecánica
5
Montaje accionamiento de rodillos ECR
Instrucciones de funcionamiento – Control de bus de campo ECC-DFC, accionamiento de rodillos ECR,
32
motorreductor ECG
Continuar en el lado del cable
[2]
[1]

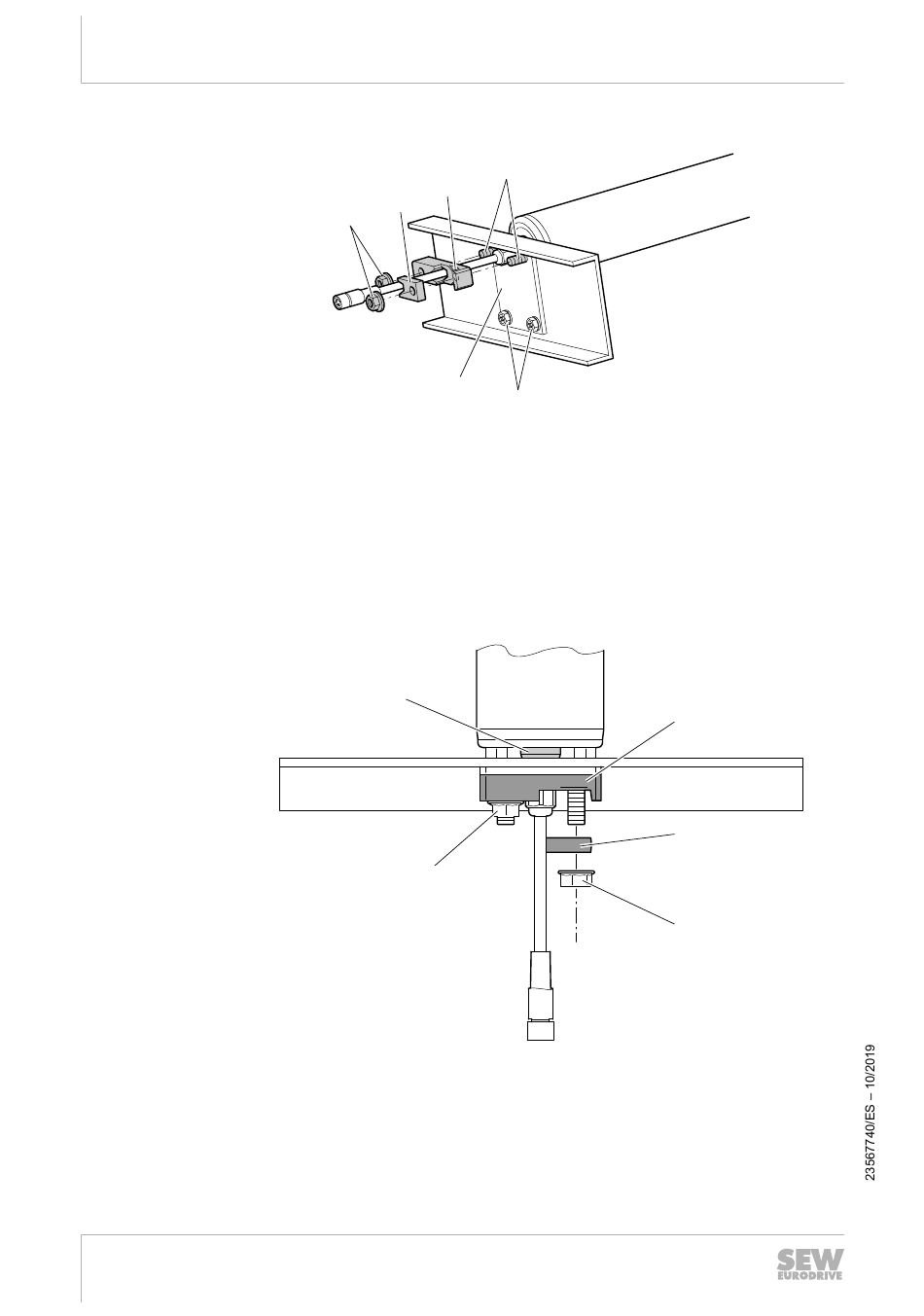

[1] Tuercas de brida M6
[2] Pieza A
[3] Pieza B
[4] Perno roscado
[5] Tornillo M5
[6] Placa base
5. Atornille la placa base [6] con 2 tornillos M5 [5] desde fuera en el perfil lateral.
Apriete los tornillos [5] con un par de apriete de 2.3 – 3.5 Nm.
6. Deslice la pieza B [3] sobre el cable.
[4]
[1] Tuercas de brida M6
[2] Pieza A
[3] Pieza B
[4] Canto de apoyo del eje
7. Cerciórese de que el canto de apoyo del eje [4] está en contacto sin hueco desde
dentro con el perfil.
