Tarjeta Madre D-Pro Automatic - 2,2Kw - Nice D-Pro Automatic Instrucciones Y Advertencias Para La Instalación Y El Uso

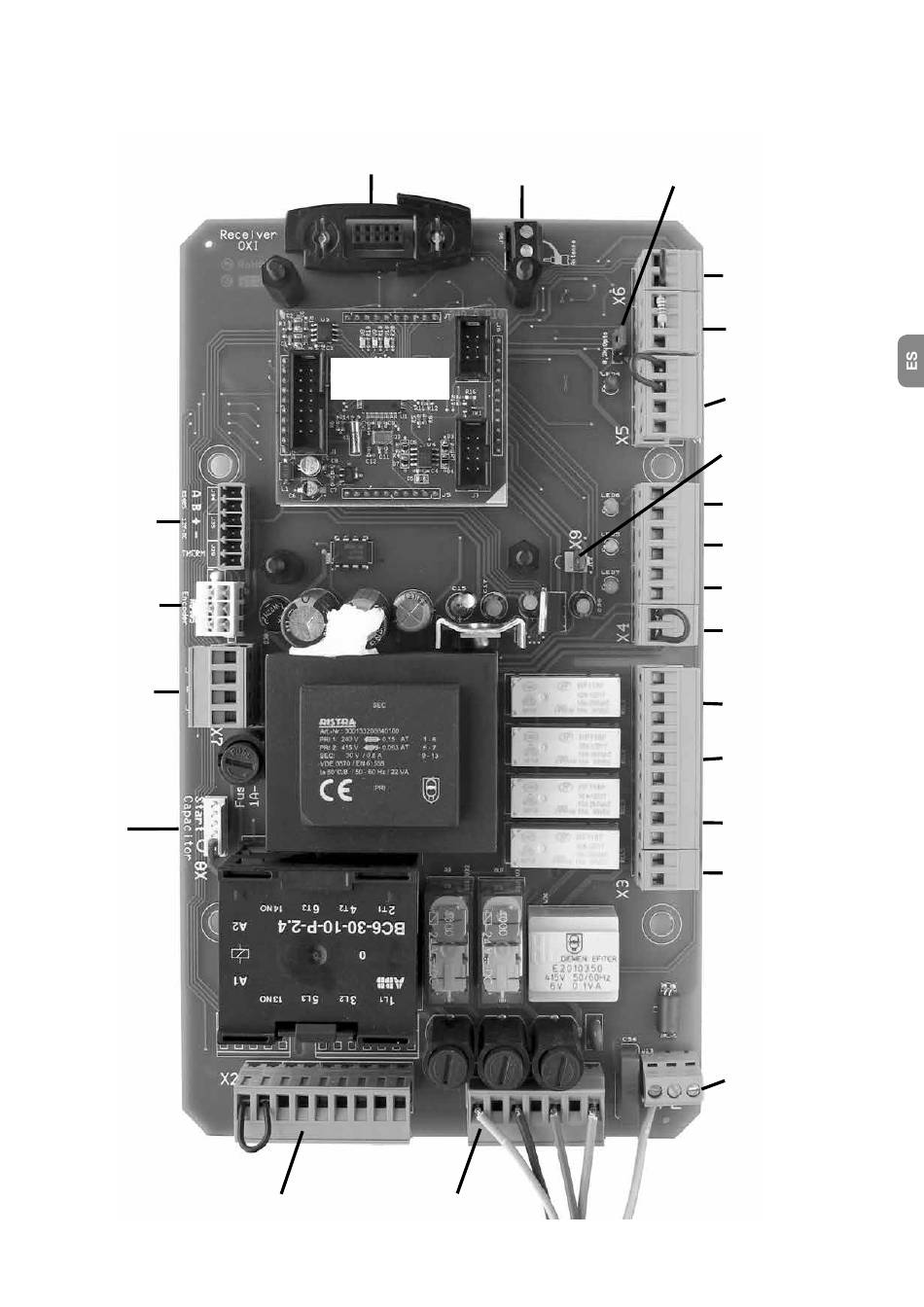

Tarjeta madre
D-PRO Automatic
Bornes con
conector topes
digitales
Conector TYKO
Mini-Fit topes
digitales
Bornes con
conector topes
mecánicos
Conector tarjeta
condensador de
arranque
Bornes motor
- 2,2kW
Ranura receptor
OXI
Tarjeta
controller
Bornes red
Conexión para antena
cable o antena exterior
Conexión mediante cable
coaxial
Selección
de la banda
en el borde
inferior
Bornes con
conector topes 1/2
ABRIR
Bornes con conector
banda de seguridad
Bornes con conector
fotocélula de tránsito
Conector interruptor
de llave
Bornes con conector
CONTACTO NO SIN
POTENCIAL CIERRE
Botonera
CONTACTO NO SIN
POTENCIAL IMPULSO
Botonera
CONTACTO NO SIN
POTENCIAL APERTURA
Botonera
CONTACTO NC SIN
POTENCIAL STOP
Botonera
Contacto sin potencial
para semáforo rojo
Contacto sin potencial
para señalización
posición final superior
Contacto sin potencial
para señalización
posición final inferior
Conexión de un freno
electromecánico 200V
DC
Bornes PE
Español – 9
