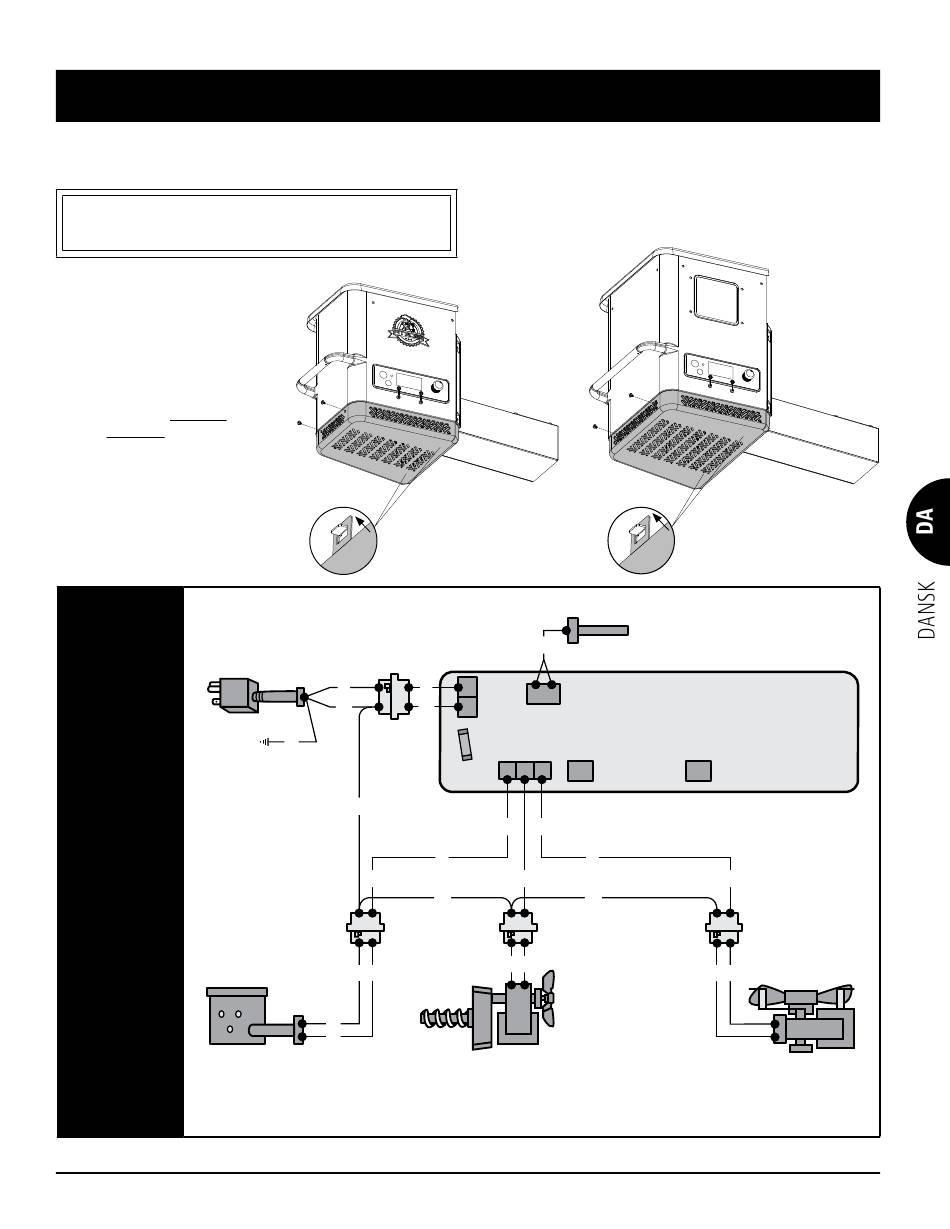

Strømskema - Navigator PIT BOSS PB550G Manual Del Propietário

Det digitale kontrolpanel er et avanceret og værdifuldt stykke teknologi. Angående beskyttelse mod overspænding og kortslutning
skal du se strømskemaet nedenfor for at sikre, at strømkilden er tilstrækkelig til at drive enheden.
PB – STRØMKRAV
220-240 V, 50 HZ, 250 W, 3-BENET, JORDFORBUNDET STIK
BEMÆRK: Elektriske komponenter, der har bestået produktsikkerhedstests og certificeringsprocedurer,
opfylder en testtolerance på ± 5-10 %.
FIND OG FJERN DE TO
SKRUER PÅ ADGANG-
SPANELET PÅ SIDEN
AF MAGASINET.
GIV SLIP PÅ DET NEDERSTE
MAGASINPANEL, OG
SKUB DET TILBAGE FOR AT
FRIGØRE DET FRA TAPPEN.
HASTIGHED
FOR BRÆND- JORDFORBUNDET
STRØMLEDNING
SELSINDTAG:
VW-1, 105°C/221°F, 18-3
2 KG/T
STANDARD CSA
(4.4 LB/T)
JORDFORBINDELSE
BRÆNDKAR
INDEKS
W : HVID
Y : GUL
P : LILLA
R : RØD
K : SORT
G : GRØN
STRØMSKEMA
*Magasin model PB550G
K K
W W
G
W
P
W W
W
W
TÆNDERENHED/
HD-VARMEPATRON
200 W, 230 V,
0,375" X 5,000"
K
TERMOMETERETS
MOLEX-STIK
HURTIGTVIRKENDE
SIKRING
P Y
P Y
R
W W
R R
PILLEINDFØRINGSSNEGLS
MOTOR OG FØDERSYSTEM
30 W, 230 V,
2 O/MIN
*Magasin model
PB700G/PB850G/PB1150G
GRILLTERMOMETER
KONTROLPANEL
Y
Y Y
LUFTINDTAGS-
BLÆSER
50/60 HZ, 230 V,
1-FASET
