Febrero de 2019
4. Volver a colocar la cubierta de la carcasa del transmisor; se recomienda
ajustar la cubierta hasta que no haya ningún espacio entre esta y la carcasa
a fin de cumplir con los requisitos de áreas antideflagrantes.
2.4 Configuración del interruptor Simulación
El interruptor de simulación está ubicado en la electrónica. Se usa junto con
el software de simulación del transmisor para simular variables y/o alertas y
alarmas del proceso. Para simular variables y/o alertas y alarmas, debe moverse
el interruptor de simulación a la posición "enable" (activado) y debe activarse el
software a través del host. Para desactivar la simulación, el interruptor debe
estar en la posición de desactivado o se debe desactivar el parámetro de
simulación del software a través del host.

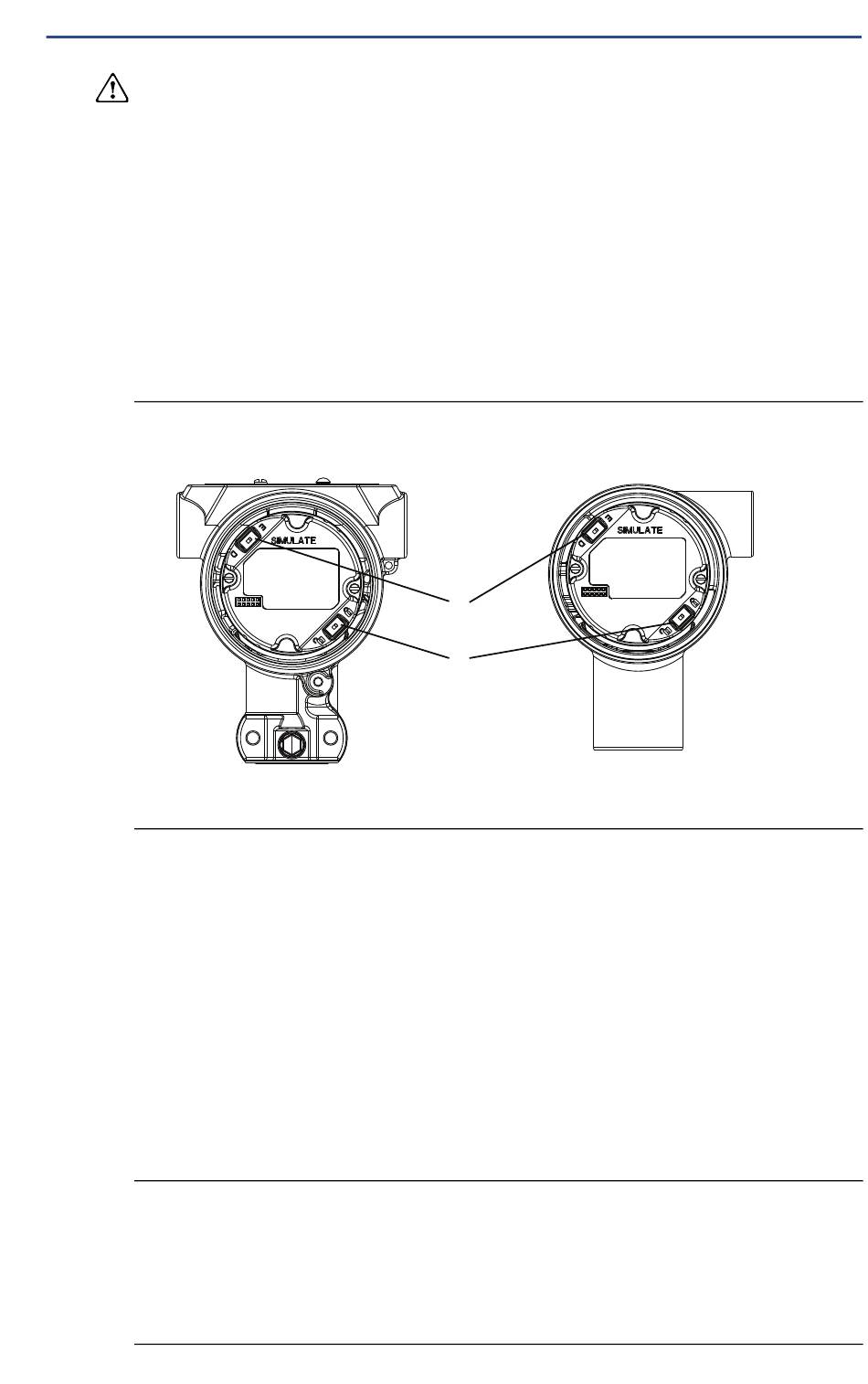

Figura 4. Tarjeta electrónica del transmisor
A. Interruptor de simulación
B. Interruptor de seguridad
2.5 Conexión del cableado y encendido
Utilizar cable de cobre del tamaño necesario para asegurarse de que el voltaje que
pasa por los terminales de alimentación del transmisor no sea inferior a 9 VCC.
El voltaje de la fuente de alimentación puede ser variable, especialmente
en condiciones anormales como el funcionamiento con batería de reserva.
Se recomienda un mínimo de 12 VCC en condiciones de funcionamiento normales.
También se recomienda usar un cable de par trenzado, apantallado y tipo A.
Seguir los pasos que se indican a continuación para cablear el transmisor:
1. Para alimentar el transmisor, conectar los conductores a los terminales
indicados en la etiqueta del bloque de terminales.
Nota
Los terminales de alimentación del transmisor Rosemount 3051 son insensibles a la
polaridad, lo que implica que no importa la polaridad eléctrica de los conductores de
alimentación al conectarlos a los terminales de alimentación. Si hay dispositivos sensibles a la
polaridad conectados al segmento, debe seguirse la polaridad del terminal. Se recomienda
usar lengüetas de conexión al conectar el cableado a los terminales tipo tornillo.
Aluminio
A
B
Guía de inicio rápido
Acero inoxidable 316 pulido
