de todos los puntos en cada tablero de salida y, por otro, un
menú donde se pueden seleccionar y configurar puntos de
salida.
Para que el E2 pueda controlar correctamente disposi-
tivos que estén conectados a un tablero I/O, debe indicarle
al E2 que tipo de salida requieren los dispositivos. Esto se
hace desde la pantalla de Definiciones/Estado de Salida.
(SETUP),
(DEL/MOD),
BUSCAR), y
(CANCEL) son las teclas de función
en la parte inferior de la pantalla disponibles en la pantalla
de Definiciones/Estado de Salida.
La pantalla de Definiciones/Estado de Salida sirve un
doble propósito. Por un lado es un resumen a simple vista
de todos los puntos en cada tablero de salida y, por otro, un
menú donde se pueden seleccionar y configurar puntos de
salida.
Cada registro en esta pantalla contiene la siguiente
información sobre un punto:
1. Tipo de Tablero (sólo lectura)
Tipo de Tablero (Board Type) muestra en que tipo de
tablero de salida está el punto. En el campo Tipo de
Tablero aparecerá 8RO, 8DO, o 4AO para tableros 16AI
de Red I/O, E16AI, y 8ROE para tableros 16AIe de Red
Echelon.
El último caracter del campo Tipo de Tablero muestra
también a qué tipo de entrada está definido el punto. si un
punto ya ha sido definido como entrada análoga o digital,
este campo indicará su tipo de entrada con una "A (para
análogo) o una "D" (para digital).
2. Brd (sólo lectura)
El número de tablero del punto y el nombre del tablero
aparecen en su registro de punto de el campo Brd
(Tablero).
Si un punto pertenece a un 16AI con una dirección de
red de1 y el nombre RACK A, 1 aparecerá en el campo
Brd.
3. Pt (sólo lectura)
El número de punto de cada punto aparece en su regis-
tro en el campo Pt (Punto).
Si un punto tiene un número 10 y el nombre SPACE
TEMP, 10 aparecerá en el campo Pt.
4. Type (sólo lectura)
El campo Type (Tipo) muestra el tipo de datos de sa-
lida. Los Tipos posibles son: A (Análogo), D (Digital), O
(Un Tiro), o P (Pulso). Si el punto no ha sido identificado,
aparecerá en su lugar un "-" el final del campo.
5. Aplicación
Seleccione la aplicación en la cual quiere instalar
entradas. Presionando
Las Salidas 8RO, 8ROe, 8IO, y MultiFlex
(LOOK UP/
(LOOK UP/BUSCAR) mien-
tras está en un punto definido, podrá abrir el menú de
Selección de Aplicación--una lista de tipos de aplicación
que ya existen en la casilla.
este menú.
6. Asociación
Si un punto ya ha sido definido y está siendo usado por una
aplicación, el nombre de la entrada a la cual el punto está
conectado aparecerá en el campo Association (Asociación).
Asociación es la propiedad definida por el usuario de
la aplicación que está asociada al punto. La aplicaciones
múltiples asociadas a una entrada individual aparecerán en
el campo Association. Presionando
BUSCAR) mientras está en una aplicación definida, podrá
abrir podrá abrir una lista de selecciones de propiedad. d.
(CANCEL) cancelará este menú.
7. Valor (sólo lectura)
Valor indica el valor del sensor en las unidades que
haya seleccionado para el tipo de salida. Los valores posi-
bles son: Desactivación (OVR), Falla (FL), Alarma
(ALM), Aviso (NTC), Inactivo (NOTACT), OFF, o
NONE (Ninguno). Si es un valor análogo, aparecerá un
número. Si es un valor digital, aparecerán las unidades de
ingeniería seleccionadas junto con ON, OFF, OCC o
UNOCC.
7.2.6.3
Instalación de Salidas Digitales
Abra la pantalla de Salida Digital seleccionando una entrada
Digital (D) en la pantalla de Estado de Salida indicada en
ure 7-9
y presionando
La Salidas Digitales están activadas (ON) cuando el E2 les
indica que estén activadas, y desactivadas (OFF) cuando el E2
les indica que estén desactivadas. La mayoría de la salidas que
activan y desactivan dispositivos de salida necesitan estar instala-
das como tipo de salida Digital.

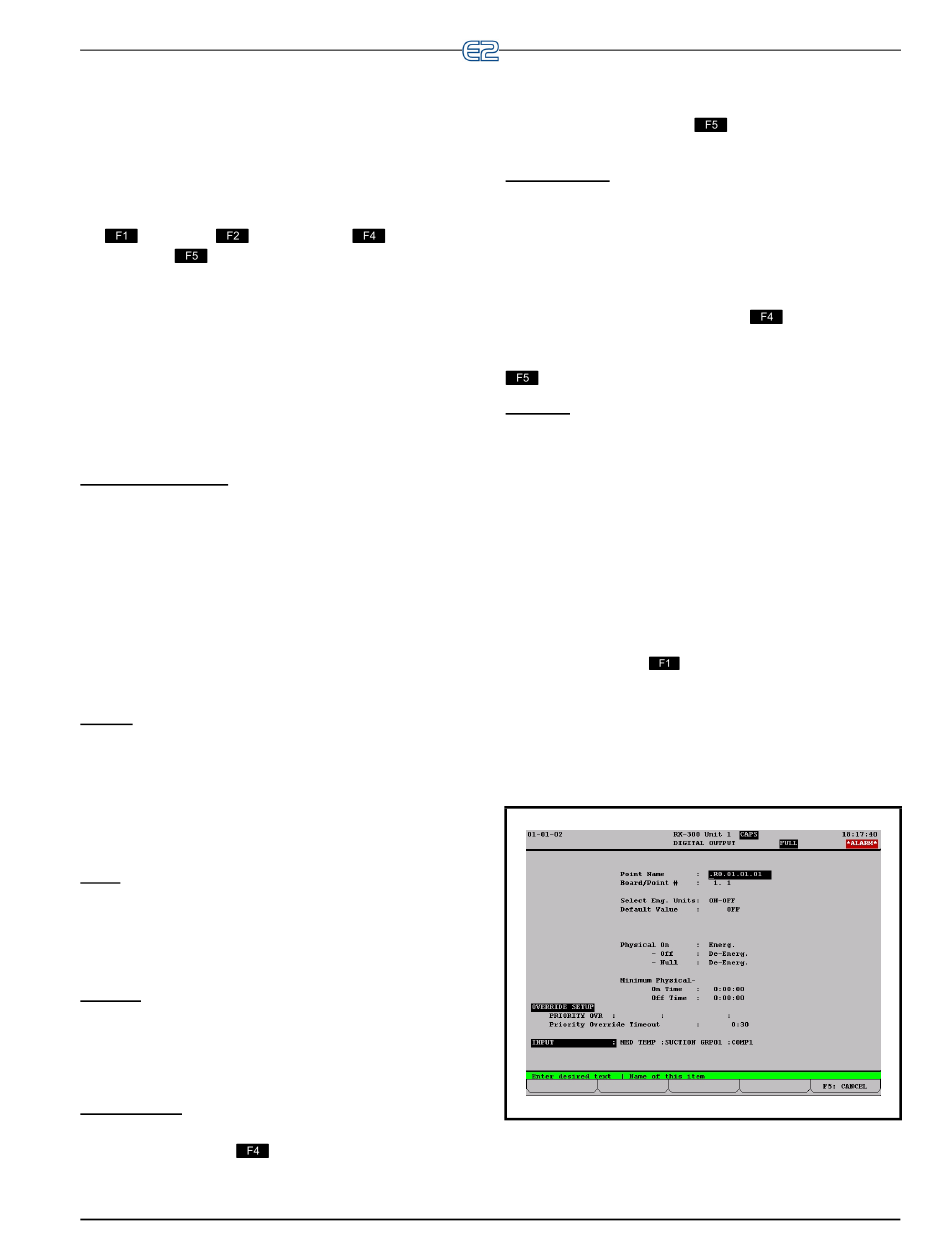

Figure 7-11
- Pantalla de Salida Digital
N
ombre de Punto El Nombre de Punto es simplemente
Instalación de Entradas y Salidas de Datos
(CANCEL) cancelará
(LOOK UP/
Fig-
(SETUP).
•
