Los controles de Calor/Frío están disponibles en las unidades
RX, permitiendo pequeñas instalaciones con sistemas HVAC
simples para usar un controlador para todos los sistemas de
refrigeración y HVAC.

9.14.1 Control de Temperatura

Las aplicaciones Calor/Frío usan el control PID para variar la
salida de los dispositivos de calefacción y enfriamiento. Como es
el caso de todas las aplicaciones que usan el control PID, el con-
trol Calor/Frío hace uso de un punto de ajuste PID y un margen
de regulación. Consulte Apéndice D: Control PID para obtener
más información.
A diferencia de los bucles PID normales que suponen se
necesita una salida de 50% para mantener la temperatura estabili-
zada en el punto de ajuste, Calor/Frío procura estabilizar la tem-
peratura en el punto de ajuste con la salida en 0%. Así, cuando la
temperatura va por debajo de un punto de ajuste de calefacción o
por encima de un punto de ajuste de enfriamiento, las salidas de
calefacción o enfriamiento suben de 0% a 100% según determina
el margen de regulación. (consulte
Figure 9-18
- Ejemplo de Control PID de Calor/Frío
P
or default, solamente se permiten los modos proporcional e
integral del control PID para Calor/Frío. El usuario puede elegir
agregar el modo Derivado o deshacerse del modo Integral y usar
estrictamente el control Proporcional.
9.14.2 Histéresis No ocupado
Cuando el Calor/Frío recibe una indicación de que el edificio
está no ocupado, el modo de control cambia del método PID
descrito previamente, y usa el control simple de las salidas de la
calefacción y el enfriamiento de encendido/apagado.
La aplicación Calor/Frío en el modo no ocupado hace uso del
valor de histéresis para formar un margen de valores de tempera-
turas por los cuales se aplicará la calefacción y/o el enfriamiento.
Figure 9-19
Como se muestra en
Punto de ajuste de calefacción no ocupado o sube al Punto de
ajuste de enfriamiento no ocupado, las salidas de calor o frío van
a encendido 100%. Permanecen en este estado hasta que la tem-
9-38 • E2 RX/BX I&O Manual
Figure 9-18).
, cuando la temperatura cae al
peratura sube por encima del punto de ajuste de calefacción más
la histéresis, o debajo del punto de ajuste de enfriamiento menos
la histéresis, en cuyo momento las salidas irán a encendido 0%.

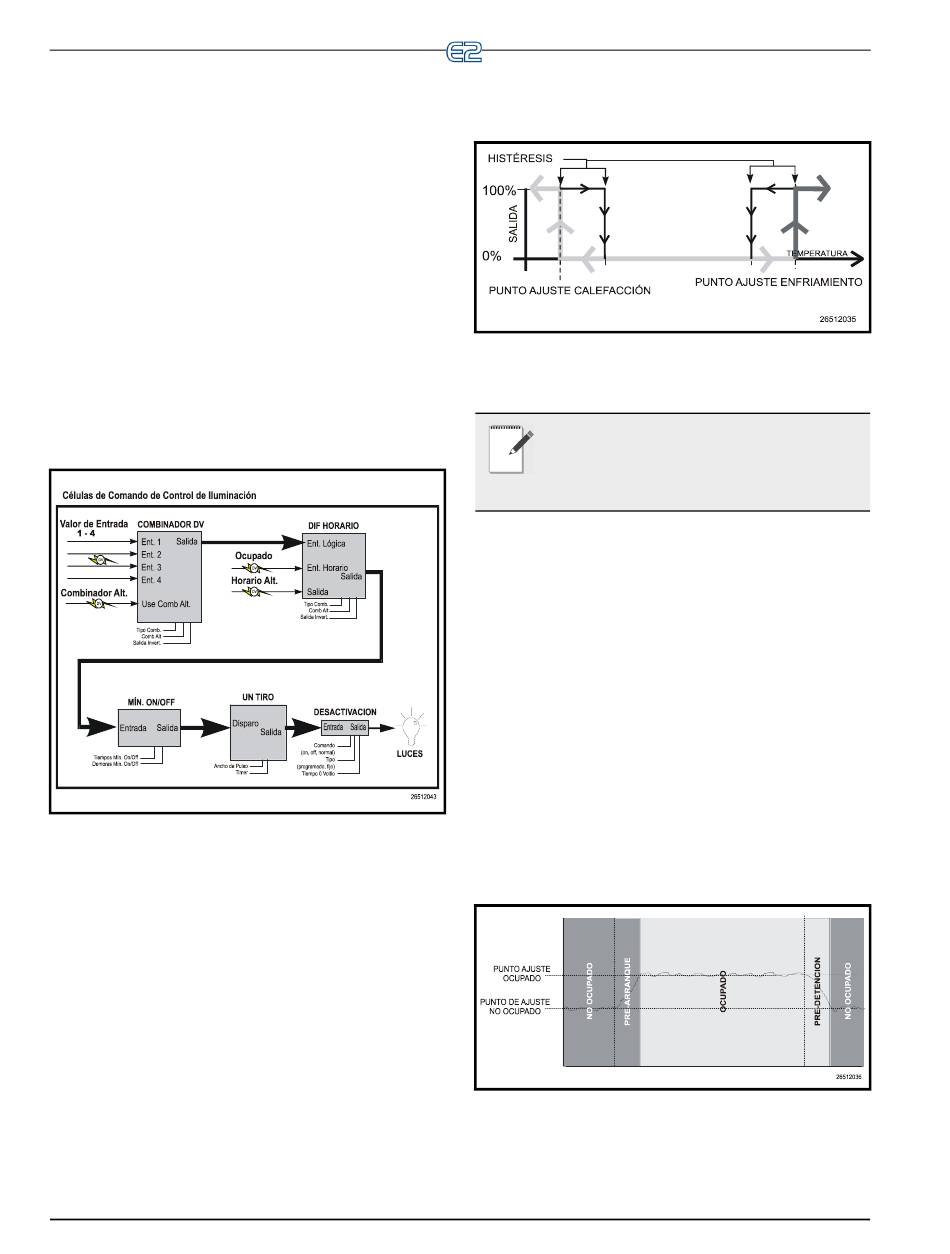

Figure 9-19
- Modo de histéresis de no ocupado
9.14.3
Arranque/Parada Óptimo (OSS
A
VISO: OSS se aplica solamente al Calor/Frío que
usa un calendario para cambiar los estados de ocu-
pación. La desactivación iniciada por la entrada de
ESTADO OCC digital no iniciará pre-arranques y
pre-paradas.
Arranque/parada óptimo (OSS) es una característica que fun-
ciona conjuntamente con los modos de control de temperatura
ocupado y no ocupado de Calor/Frío. OSS toma el control de la
calefacción y el enfriamiento varios minutos antes de que el edi-
ficio esté calendarizado para cambiar los estados de ocupación, y
prepara al edificio para el cambio inminente de puntos de ajuste.
Como resultante, cuando cambia el estado de ocupación, la tem-
peratura estará cómodamente ubicada dentro del margen del
nuevo punto de ajuste.
Figure 9-8
muestra un ejemplo del modo en que funcionan
el pre-arranque y la pre-parada en una aplicación de calefacción.
Desde el modo no ocupado, el período de pre-arranque lleva la
temperatura lentamente hacia arriba de forma tal que cuando
ocurre el cambio calendarizado de modo no ocupado a modo
ocupado, la temperatura ya estará en, o próxima al punto de
ajuste de calefacción ocupado. Durante la pre-parada, que ocurre
antes de que Calor/Frío vaya del modo ocupado al no ocupado, la
calefacción se suspende y se permite a la temperatura "marchar
por inercia" al punto de ajuste no ocupado..
Figure 9-20
- Diagrama de operación de pre-arranque y pre-
parada
)
