8.7.4 Pantallas de Instalación

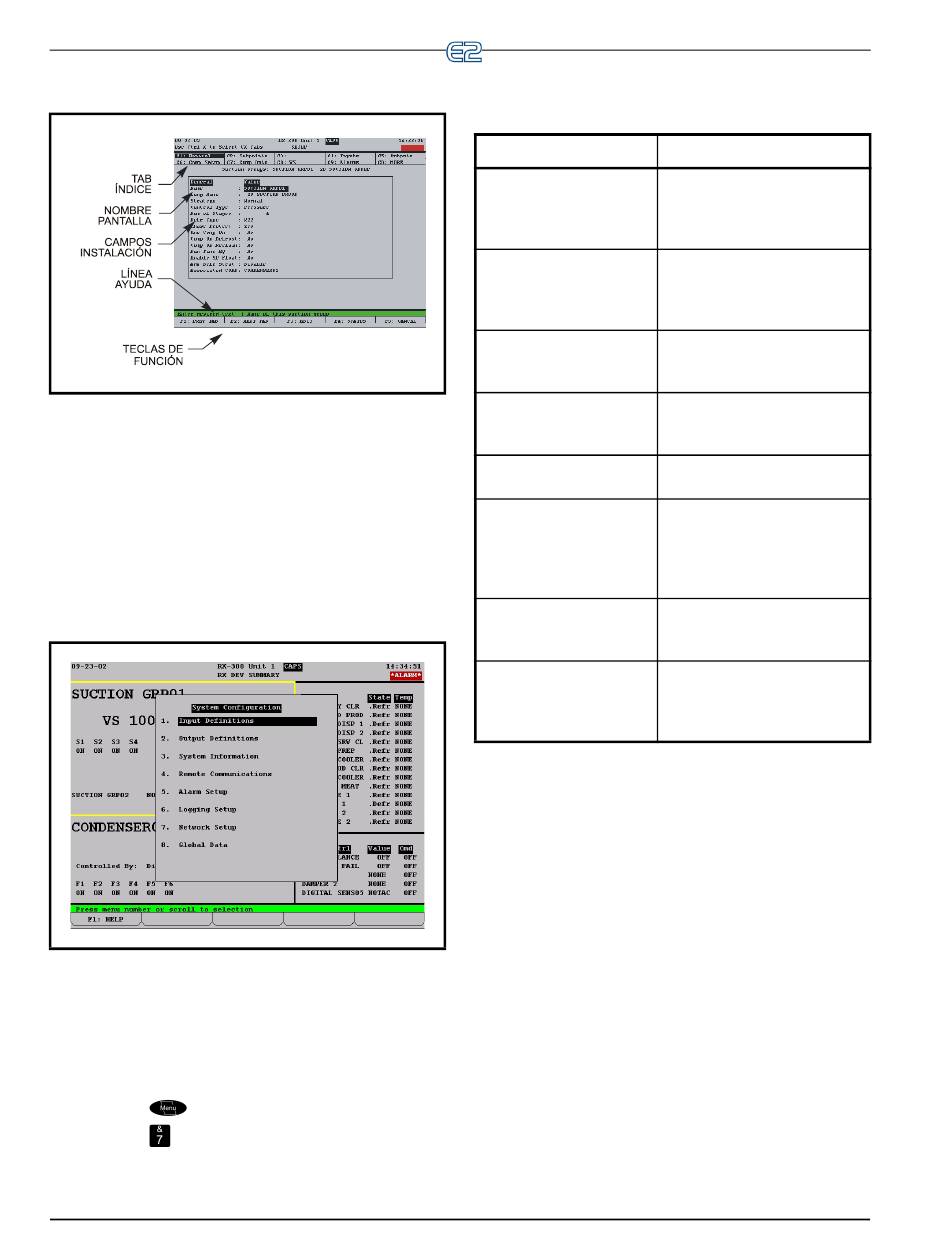

Figure 8-10
- Pantalla de instalación típica
Las pantallas de Instalación son el interfaz que se usa para
cambiar las definiciones y puntos de ajuste, y definir entradas y
Figure 8-10
salidas en E2. muestra una pantalla de Instalación
típica y sus elementos primarios. Para obtener más detalles sobre
pantallas de Instalación, consulte
Navegar la Pantalla de Instalación.
8.7.5 Menú de configuración del
sistema
Figure 8-11
- Menú de Configuración del sistema
El Menú de Configuración del sistema es uno de los que se
usan para instalar E2. Las opciones que se incluyen son Defini-
ciones de Entrada/Salida, información interna del sistema, comu-
nicaciones remotas, datos globales, alarma, registro e
información de instalación de la red.
Para abrir el menú de Configuración del sistema:
1. Pulse
2. Pulse (Configuración del sistema)
8-6 • E2 RX/BX I&O Manual
Section 8.16.2.3,
Cómo
El menú de Configuración del sistema contiene ocho puntos
de menú:
Opción de menú
1 - Definiciones de entrada
2 - Definiciones de salida
3 - Información del sistema Menú que da acceso a más
4 - Comunicaciones remo-
tas
5 - Instalación de alarma
6 - Instalación de registro
7 - Instalación de Red
8 - Datos globales
Table 8-2
- Opciones del menú de configuración del sistema
8.7.6 Menú de información del
sistema
Descripción
Ver el estado de todos los table-
ros de entrada, como también
instalar puntos individuales en
los tableros I/O.
Ver el estado de todos los table-
ros de salida, como también
instalar puntos individuales en
los tableros I/O.
opciones e información de insta-
lación de E2.
Dar acceso a la información del
módem, la instalación de discado
(dial out) y TCP/IP.
Instalar informe de discado (dial
out) y alarma para la E2 actual.
Ingresar información sobre apli-
caciones de Grupo de registro
tales como la feecuencia de
muestreo y el número total de
muestras.
Ver y/o cambiar la configuración
de las Redes Echelon y RS-485
I/O.
Configurar uno o más sensores
digitales o analógicos para usar
como valores "globales" por
todas las E2s.
