Paso 1. Establezca evento alto ajustando el tornillo de rango.
Controles de Rango Universal
Controles MICRO-SET: Gire el tornillo hacia la izquierda para disminuir el punto de DESCONEXION.
Tornillo de Rango
Tornillo del Diferencial
Indicador de Evento Bajo (Controles de Rango Universal)
Indicador de DIFERENCIAL (Controles MICRO-SET)
Paso 2. Ajuste el Tronillo del Diferencial
Controles Todo Rango:
Contr oles de Rango Universal:
Controles MICRO-SET:

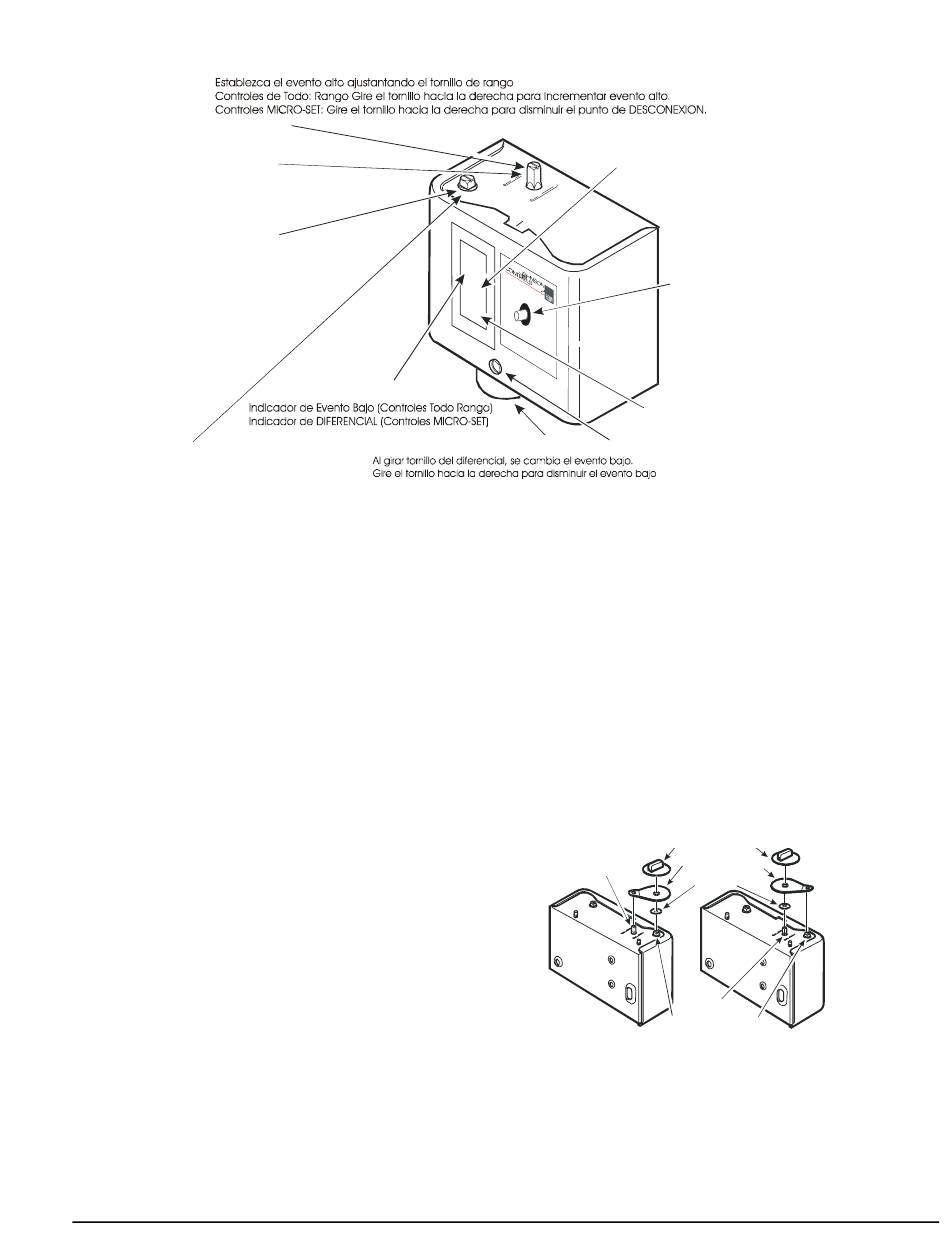

Figura 8: Ajuste de los Controles P70, P72 y P170 para Aplicaciones de Baja Presión
Ajuste de Perilla Limitado
Algunos modelos vienen provistos con un juego de
herramientas para el Ajuste de Perilla Limitado que
restringe los ajustes al control de presión y evita un ajuste
excesivo o el mal manejo del control.
Para bloquear el ajuste del diferencial y permitir un ajuste
limitado de los puntos de ajuste del evento bajo y evento
alto, instale la perilla en el tornillo de rango.
Para bloquear el punto de ajuste del evento alto y permitir
el ajuste limitado del punto de ajuste del evento bajo (en
controles Todo Rango) o ajuste del diferencial (en
controles MICRO-SET), instale la perilla en el tornillo de
diferencial.
Para instalar el Juego de Herramientas para el Ajuste de
Perilla Limitado:
1.
Cambie los indicadores del control a los puntos de
ajuste de evento alto y bajo deseado (en los controles
de Todo Rango) o el ajuste de diferencial (en
controles MICRO-SET).
2.
Coloque el espaciador en el tornillo de ajuste
apropiado.
•
Los controles Todo Rango (con el Juego de
Herramienas para el Ajuste de Perilla Limitado)
tienen tornillos de ajuste redondos y surcados;
siempre coloque el espacidor en el tornillo de
rango.
Instrucciones de Instalación de los Controles de Series P70, P72, y P170 para Aplicaciones de Baja Presión 13
: Gire el tornillo hacia la izquierda para incrementar evento alto.
Al girar tornillo del diferencail, se cambia el evento bajo.
Gire el tornillo hacia la izquierda para disminuir el evento bajo.
Al girar el tornillo del diferencial, se cambia el ajuste del diferencial.
Al girar el tornillo del diferencial, se cambia el ajuste del diferencial.
Gire el tornillo hacia la izquierda para incrementar el DIFERENCIAL.
Gire el tornillo hacia la derecha para incrementar el DIFERENCIAL.
Indicador de Evento Alto ( Controles Todo Rango)
Indicador de Evento Alto (Controles de Rango Universal)
Indicador de CONEXION (Controles MICRO-SET)
Indicador de CONEXION (Controles MICRO0-SET)
Botón de Restablecimiento Manual
(Opción de Bloqueo de
Restablecimiento Manual no
disponible en todos los modelos.)
Escala de Presión Visible
Fuelle
Tornillo de Tapa
•
Los controles MICRO-SET tienen tornillos de
ajuste cuadrados. Siempre coloque el espaciador
en el mismo tornillo de ajuste que la perilla.
3.
Coloca la placa indicadora, como se muestra en la
Figura 9, para fijar el tornillo de rango o el tornillo del
diferencial en el ajuste deseado.
4. Instale la perilla en el otro tornillo de ajuste, y
apriete el tornillo de ajuste. Un tope en el fondo de
la perilla limita el ajuste del tornillo a menos de
una vuelta.
Perilla de Ajuste con Tronillo de sujeción
Placa
indicadora
Indicator Plate
Tornillo de Rango
Range Screw
espaciador
Spacer
Tornillo de Rango
Range Screw
Tornillo de Diferencial
Differential Screw
Instalación del juego de Herramientas
Limited Knob Adjustment
de la Perilla para Fijar el Tornillo del
installed to lock range screw,
Diferencial y Permitir un Ajuste Limitado
and allow limited adjustment
del Tornillo de Rango.
of differential screw.
En Controles MICRO-SET coloque el espaciador en el mismo tornillo de ajuste que la perilla.
En Controles de Todo Rango siempre coloque el espaciador en el tornillo de rango.
Figura 9: Instalación del Juego de Herramientas
del Ajuste de Perilla Limitado
Instalación del Juego de Herramientas
Limited Knob Adjustment
de la Perilla para Fijar el Tornillo del
Diferencial, y Permitir un Ajuste
screw and allow limited
Limitado del Tornillo de Rango.
