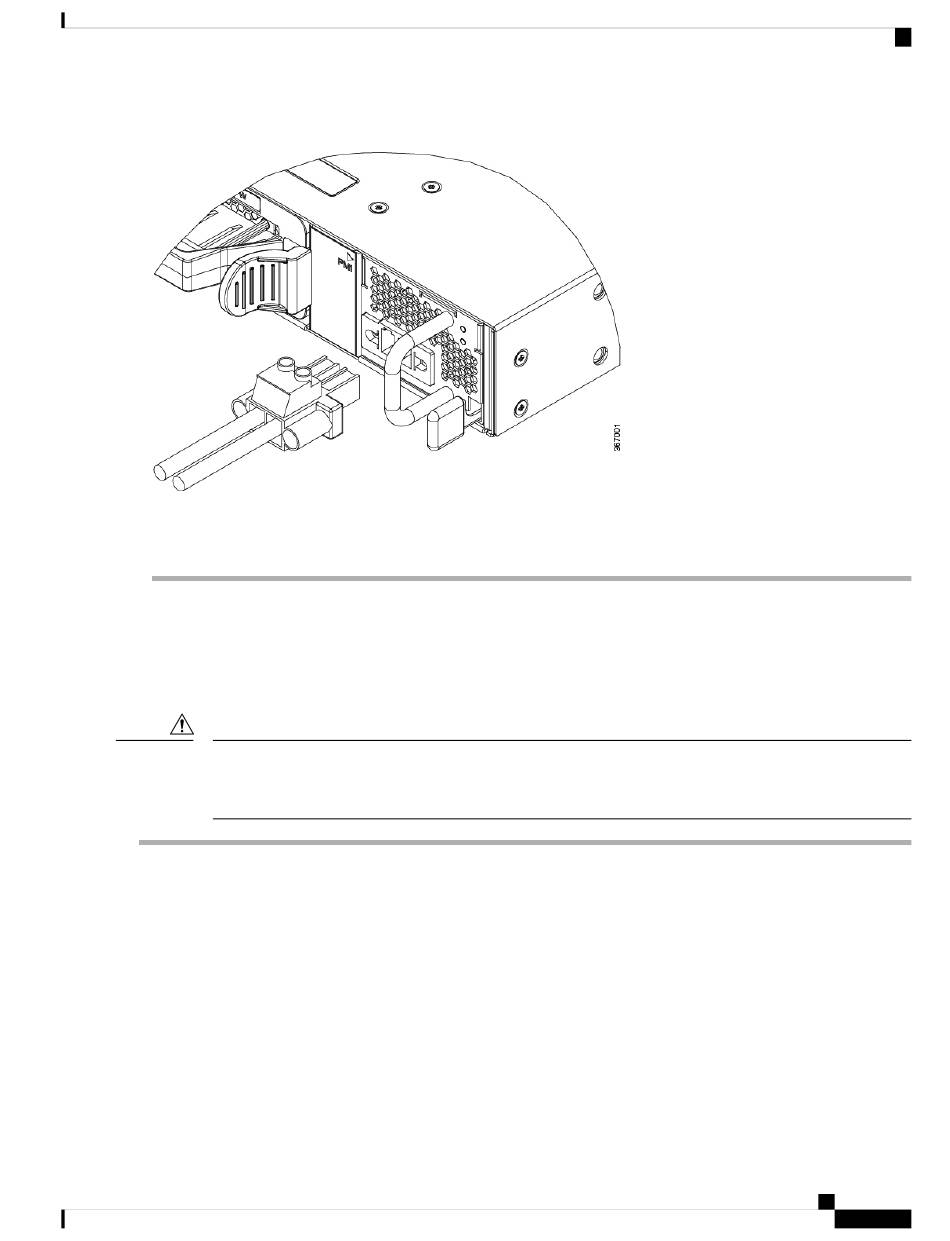

Figura 35: Conexión de alimentación de CC: NCS-950W-DCFW
Paso 10
Utilice un destornillador plano pequeño para apretar los tornillos de montaje del panel a un valor de par de 0,5 a 0,8 N·m.
Paso 11 Encienda el disyuntor del circuito de la fuente de alimentación.
Conexión de alimentación de CC al chasis: NC55-930W-DCFW,
NC55-900W-DCFW-HD, NC55-2KW-DC
Precaución El chasis se basa en los dispositivos de protección de la instalación del edificio para evitar cortocircuitos,
sobretensión y fallos de toma a tierra. Asegúrese de que los dispositivos de protección cumplen con los códigos
eléctricos locales y nacionales.
Paso 1 Compruebe que el panel de fusibles correcto está instalado en el espacio de montaje superior.
Paso 2
Mida y corte los cables como corresponda para llegar al chasis desde el panel de fusibles.
Paso 3 Dirija la alimentación de acuerdo con la práctica local.
Paso 4 Conecte la batería de la oficina y los cables de retorno de acuerdo con las especificaciones de ingeniería del panel de
fusibles.
Paso 5 Inserte el conector de CC en el receptáculo de CC de la fuente de alimentación:
