Página 1

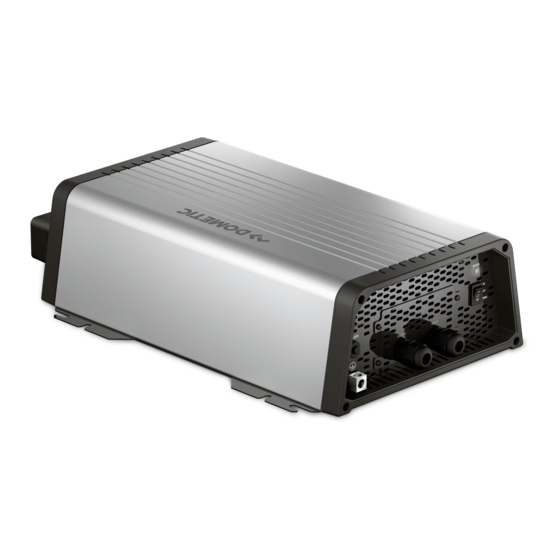

DSP1212C, DSP1224C, DSP2012C, DSP2024C STATUS BREAKER REMO. OUTPUT INPUT IN PU T( -) 1 2 3 4 5 IN PU T( +) ENB+ ENB- INPUT(-) INPUT(+) REMO. IN PU T( -) IN PU T( -) IN PU T( +) IN PU...
Página 2
ON: INV. o ON –1,2 –0,6 BAT – OFF: INV. o OFF –1,5 –0,75 –5 230 V IN PU T( -) 1 2 3 4 5 IN PU T( + 230 V Dometic WAECO International GmbH Hollefeldstrasse 63 D-48282 Emsdetten dometic.com...
Página 3
IN P batteriladdare Monterings- och bruksanvisning ..252 Sinus vekselretter med integrert DSP1212C, DSP1224C, DSP2012C, batterilader DSP2024C Monterings- og bruksanvisning ..282 Sine wave inverter with integrated...
SinePower Please read this instruction manual carefully before installation and first use, and store it in a safe place. If you pass on the product to another person, hand over this instruction manual along with it. Table of contents Explanation of symbols ......... . .4 General safety instructions .
Explanation of symbols SinePower Explanation of symbols DANGER! Safety instruction: Failure to observe this instruction will cause death or serious injury. WARNING! Safety instruction: Failure to observe this instruction can cause death or serious injury. NOTICE! Failure to observe this instruction can cause material damage and impair the function of the product.
Página 7
SinePower General safety instructions General safety DANGER! • In the event of fire, use a fire extinguisher which is suitable for electrical devices. WARNING! • Only use the device as intended. • Ensure that the red and black terminals never come into contact. •...
Página 8
General safety instructions SinePower • Store the device in a dry and cool place. Safety when installing the device DANGER! • Never mount the device anywhere where there is a risk of gas or dust explosion. CAUTION! • Ensure that the device is standing firmly. The device must be set up and fastened in such a way that it cannot tip over or fall down.
SinePower General safety instructions NOTICE! • Use ductwork or cable ducts if it is necessary to lay cables through metal panels or other panels with sharp edges. • Do not lay the 230 V mains cable and the 12 V DC cable in the same duct.
Scope of delivery SinePower Scope of delivery No. in Designation fig. 1 Sine wave inverter with integrated battery charger DSP-EM Connection cable DSP-EM – Operating manual Accessories Designation Ref. no. Battery sensor MCA-HS1 9600000101 Target group for this manual The electrical installation (chapter “Connecting the device” on page 16) is intended for professionals who are familiar with the applicable regulations of the country in which the equipment is to be installed and/or used.
The devices with integrated battery charger convert direct current into a 230 – 240 V AC supply of 50 Hz or 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Additionally the devices can charge the following batteries: •...
Página 12
Technical description SinePower The light-weight and compact construction of this device allows for easy installation in mobile homes, commercial vehicles or motor and sailing yachts. The output voltage corresponds to the household voltage from the socket (pure sine wave, THD <3 %). Please observe the values for constant output power and peak output power as indicated in chapter “Technical data”...
Página 13
SinePower Technical description The device is operated in the following network configuration: • TN network (fig. i): The neutral conductor of the AC output is grounded. A safety switch (RCD) must be installed at the device‘s AC output. The softstart function allows the connection of loads with high starting current. The device can be easily controlled using the DSP-EM.
Technical description SinePower Control elements DSP-EM Item in Description Explanation fig. 3 Selector button Turn: Navigate through menus or change values Press: Select menu items or values Deactivates the inverter function and thus the power supply of the battery to the 230 V consumers.
Página 15
SinePower Technical description Example (values for illustration purpose only): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V NOTE Keep in mind that the device only measures the current which flows through the device. If you connect more consumers in parallel, e. g.a refridgerator or an separate charger, this additional load may trip the fuse.
Página 16
Technical description SinePower Example (values for illustration purpose only): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Battery charging function NOTE If a battery sensor (accessory) is connected, the device adjusts the voltage according to the measured values. For this purpose the battery sensor has to be configured with DSP-EM.
SinePower Fitting the device 4: 12-day conditioning Every 12 days, the battery charger switches back to phase 3 for 85 min in order to revive the battery. This prevents any fatigue symptoms such as sulphation. Fitting the device Tools required For the electrical connection you will need the following tools: •...
Connecting the device SinePower • For ambient temperatures higher than 40 °C (such as in engine or heating compartments, or direct sunlight), the device may shut down although the connected load is below the rated load (derating). • The device must be installed on a level and sufficiently sturdy surface. NOTICE! Before drilling any holes, make sure that no electrical cables or other parts of the vehicle can be damaged by drilling, sawing and filing.
Página 19
• Keep to the specified cable cross section and fit a cable fuse (fig. 8 1, page 1) as close to the battery as possible on the positive cable (see the table). Required cable Device Cable fuse cross section DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 20
Connecting the device SinePower Connecting external switch to turn device on and off NOTE Use cables with a cable cross section of 0.25 – 0.75 mm². You can use the following as an external switch: • external switch, voltage supply from the device: fig. b A •...
SinePower Before initial use Before initial use NOTICE! The setting of incorrect values may result in malfunctions and damage. Note the Technical Data of the connected devices. NOTE If the power source is lost during the initialisation, you have to reset the device to its factory settings (chapter “Reset the device to factory set- tings”...
Página 22
Before initial use SinePower ➤ Turn the selector button to set the floating voltage (12.8 V to 14.3 V in 0,1 V steps). ➤ Press the selector button to save the selected value. ✓ The DSP-EM shuts off. With connected battery sensor ➤...
SinePower Using the device Using the device 11.1 Switching on the device ➤ Set the main switch (fig. 1 3, page 1) of the device to the “ON” position. Set the On/Off switch to “OFF” to switch off. ➤ The device performs a self-test. ✓...
Página 24
Using the device SinePower 11.3 Using DSP-EM Display Item in Explanation fig. d Menus Status displays Display of values Display of values as a bar chart Menus Symbol Menu Displayed values Battery menu With battery sensor • Duration until the battery is fully loaded •...
Página 25
Bar chart: No indication Note: This value can be adjusted (chapter “Changing maximum allowed current of AC power supply” on page 25). Service menu Skilled personal only Service guide: dometic.com/manuals Status displays Symbol Menu Battery is charging Battery is discharging...
Página 26
Using the device SinePower Navigating within the menu Navigate through the menus as follows: ➤ Turn the selector button (fig. 3 1, page 1) to scroll through the menu pages. The selector button can be turned in both directions. When the last menu item has been reached, the display goes back to the first menu item.
SinePower Cleaning and caring for the device Switching the inverter function on/off If an external AC power grid is connected, you can protect the battery by switching off the device‘s inverter function. Thereby the consumers are supplied exclusively by the external grid. ➤...
Troubleshooting SinePower Troubleshooting 13.1 Inverter WARNING! Do not open the device. You risk sustaining an electric shock by doing this. NOTE If you have detailed questions on the specifications of the device please contact the manufacturer (addresses on the back of the instruc- tion manual).
Página 29
SinePower Troubleshooting 13.2 DSP-EM If the system detects an error, it switches off independently. The toolbar and the dis- play bar are hidden. Error Source Possible cause Possible Solution code E-01 Battery undervoltage Charge the battery. E-02 Battery overload Reduce the input voltage. E-03 Inverter overload Reduce the connected load.
Warranty SinePower Warranty The statutory warranty period applies. If the product is defective, please contact the manufacturer's branch in your country (see the back of the instruction manual for the addresses) or your retailer. For repair and warranty processing, please include the following documents when you send in the device: •...
SinePower Technical data Technical data The following technical data applies to all devices: DSP1212C DSP2012C DSP1224C DSP2024C Ref. no.: 9600002559 9600002561 9600002560 9600002562 Heat dissipation: temperature and load controlled fan Ambient temperature at –20 °C to +60 °C operation: Ambient temperature for –30 °C to +70 °C...
Página 32
Technical data SinePower Output data DSP1212C DSP2012C DSP1224C DSP2024C Output voltage: 230/240 V ±3 % Frequency (programmable): 50/60 Hz ±0.3 Hz Constant output power: 1200 VA 2000 VA 1200 VA 2000 VA Peak power for 2 s: 2400 VA 4000 VA...
Página 33
SinePower Technical data Overvoltage shutdown Overvoltage Overvoltage Device warning Shutdown Restart DSP1212C, DSP2012C 16 V 16.5 V 15.5 V DSP1224C, DSP2024C 32 V 33 V 31 V Undervoltage shutdown Undervoltage Undervoltage Device warning Shutdown Restart DSP1212C, DSP2012C 11 V 10.5 V 12.5 V...
Página 34
In display mode: 170 mA In standby mode: 40 mA fig. f Dimensions: Certification: For the current EU declaration of conformity for your device please refer to the respective product page on dometic.com or contact the manufacturer directly (see back page).
Página 35
SinePower Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... 34 Allgemeine Sicherheitshinweise .
Erklärung der Symbole SinePower Erklärung der Symbole GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. Allgemeine Sicherheitshinweise Allgemeine Sicherheit Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:...
SinePower Allgemeine Sicherheitshinweise Grundlegende Sicherheit GEFAHR! • Verwenden Sie im Falle eines Feuers einen Feuerlöscher, der für Elektrogeräte geeignet ist. WARNUNG! • Benutzen Sie das Produkt nur zu seinem bestimmungsgemäßen Gebrauch. • Achten Sie darauf, dass sich nie die rote und die schwarze Klemme berühren.
Página 38
Allgemeine Sicherheitshinweise SinePower ACHTUNG! • Vergleichen Sie vor der Inbetriebnahme die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. • Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Produktes verursachen. • Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. •...
Página 39
SinePower Allgemeine Sicherheitshinweise • Verlegen Sie die Leitungen so, dass sie nicht durch Türen oder Motor- hauben beschädigt werden. Eingequetschte Kabel können zu lebensgefährlichen Verletzungen führen. VORSICHT! • Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist. ACHTUNG! •...
Lieferumfang SinePower • Beachten Sie, dass auch nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Produktes unter Spannung bleiben können. • Lösen Sie keine Kabel, wenn das Produkt noch in Betrieb ist. ACHTUNG! • Achten Sie darauf, dass Luftein- und ausgänge des Produktes nicht verdeckt werden.
Plus-Pol der Batterie mit dem Chassis verbunden ist. Die Wechselrichter mit integriertem Batterielader dienen dazu, Gleichspannung in eine 230 – 240-V-Wechselspannung von 50 Hz oder 60 Hz zu wandeln: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Zusätzlich können die Geräte folgende Batterien aufzuladen: •...
Technische Beschreibung Die Geräte lassen sich überall dort betreiben, wo ein Gleichstromanschluss vorhanden ist. • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Das Gerät kann wie folgt eingesetzt werden: • als Sinus-Wechselrichter: das Gerät liefert eine reine 230-V-Ausgangsspannung •...
Página 43
SinePower Technische Beschreibung Das Gerät besitzt verschiedene Schutzmechanismen: • Überspannungs-Schutz: Das Gerät schaltet ab, wenn der Spannungswert der angeschlossenen Gleichstromquelle über den Abschalt-Wert steigt. Er startet wieder, wenn die Spannung auf den Neustart-Wert sinkt. • Unterspannungs-Schutz: Das Gerät schaltet ab, wenn der Spannungswert der angeschlossenen Gleichstromquelle unter den Abschalt-Wert sinkt.
Technische Beschreibung SinePower Anschlüsse Pos. in Beschreibung Abb. 2 230-Vw-PG-Verschraubung 230-Vw-PG-Verschraubung Masseklemme (Erdung an der Fahrzeugkarosserie) Plus-Klemme Minus-Klemme CI/LIN-BUS-Anschlüsse (LNA) Anschluss für Batteriesensor oder Temperatursensor Anschluss für DSP-EM (LNB) Anschluss für Fernschalter Lüfter Bedienelemente DSP-EM Pos. in Bezeichnung Erklärung Abb. 3 Auswahlknopf Drehen: Navigieren in Menüs oder Werte ändern...
Página 45
SinePower Technische Beschreibung Funktionsbeschreibung Das Gerät unterstützt die im Folgenden beschriebenen Funktionen. Power-Sharing-Funktion Wenn die Belastung der angeschlossenen Verbraucher und des Batterieladestroms höher ist als die Leistung der angeschlossenen Wechselstrom-Spannungsquelle, würde normalerweise die Sicherung der Spannungsquelle auslösen. Durch das Power-Sharing verringert das Gerät den Batterieladestrom und erhöht somit die Leistung, die für die angeschlossenen Verbraucher zur Verfügung steht.
Página 46
Technische Beschreibung SinePower Generatorfunktion (externe Netzspannungsversorgung) ACHTUNG! Beachten Sie bei der Generatorfunktion die länderspezifischen Normen. Wenn der Verbraucherstrom höher ist als die Sicherung der angeschlossenen 230-V-Spannungsquelle, würde diese normalerweise auslösen. Durch die Generatorfunktion kann das Gerät zusätzliche Leistung zur Verfügung stellen. Diese entnimmt das Gerät aus der Batterie.
Página 47
SinePower Technische Beschreibung Batterielade-Funktion HINWEIS Wenn ein Batteriesensor (Zubehör) angeschlossen ist, passt das Gerät die Spannung entsprechend der Messwerte an. Hierzu muss der Batteriesensor mit DSP-EM konfiguriert werden. Die Batterie wird mit IU0U-Kennlinie geladen (Abb. g). 1: I-Phase (Bulk) Zu Beginn des Ladevorgangs wird die leere Batterie mit konstantem Strom (100 % Ladestrom) geladen, bis die Batteriespannung die Ladeschlussspannung erreicht.
Gerät montieren SinePower Gerät montieren Benötigtes Werkzeug Für den elektrischen Anschluss benötigen Sie folgende Hilfsmittel: • Gleichstromanschluss: zwei flexible Anschlusskabel Den erforderlichen Querschnitt entnehmen Sie der Tabelle im Kapitel „Geräte anschließen“ auf Seite 47. • Wechselspannungsanschluss: zwei 3-phasige Kabel (Eingang und Ausgang) •...
SinePower Geräte anschließen ACHTUNG! Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahrzeugs durch Boh- ren, Sägen und Feilen beschädigt werden. Gerät montieren ➤ Montieren Sie das Gerät wie dargestellt (Abb. 5). DSP-EM montieren ➤...
• Halten Sie den erforderlichen Kabelquerschnitt ein und setzen Sie eine Kabel- sicherung (Abb. 8 1, Seite 1) möglichst nah an der Batterie in die Plus-Leitung (siehe Tabelle). Erforderlicher Gerät Kabelsicherung Kabelquerschnitt DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 51
SinePower Geräte anschließen Externen Schalter zum Ein- und Ausschalten anschließen HINWEIS Verwenden Sie Kabel mit einem Kabelquerschnitt von 0,25 – 0,75 mm². Als externen Schalter können Sie folgendes verwenden: • externer Schalter, Spannungsversorgung aus dem Gerät: Abb. b A • Steuereinheit mit Relais- oder Transistorbeschaltung (TR): Abb. b B •...
Vor dem ersten Gebrauch SinePower Vor dem ersten Gebrauch ACHTUNG! Das Einstellen falscher Werte kann zu Fehlfunktionen und Beschädigung führen. Beachten Sie die Technischen Daten der angeschlossenen Geräte. HINWEIS Wenn die Stromversorgung während der Initialisierung unterbrochen wird, müssen Sie das Gerät auf seine Werkseinstellung zurücksetzen (Kapitel „Gerät auf Werkseinstellungen zurücksetzen“...
Página 53
SinePower Vor dem ersten Gebrauch ✓ Das Display zeigt den Service-Code „S-16“. ➤ Drehen Sie den Auswahlknopf, um die Erhaltungsladespannung einzugeben (12,8 V bis 14,3 V in 0,1-V-Schritten). ➤ Drücken Sie den Auswahlknopf, um den gewählten Wert zu speichern. ✓ Das DSP-EM schaltet sich aus. Mit angeschlossenen Batteriesensor ➤...
Gerät benutzen SinePower Gerät benutzen 11.1 Gerät einschalten ➤ Stellen Sie den Hauptschalter (Abb. 1 1, Seite 1) des Gerätes in Schalter- stellung „ON“. Zum Ausschalten stellen Sie den Ein/Aus-Schalter auf „OFF“. ➤ Das Gerät führt einen Selbsttest durch. ✓ Nach dem erfolgreichen Selbsttest leuchtet die LED blau (Abb. 1 2, Seite 1). 11.2 Betriebsanzeigen Die blaue LED (Abb.
Página 55
SinePower Gerät benutzen 11.3 DSP-EM bedienen Display Pos. in Erklärung Abb. d Menüs Statusanzeigen Anzeige von Werten Anzeige von Werten als Balkendiagramm Menüs Symbol Menü Angezeigte Werte Batteriemenü Mit Batteriesensor • Dauer, bis die Batterie voll geladen ist • Stromfluss an der Batterie (an der Batterie gemessen) •...
Página 56
Balkendiagramm: keine Anzeige Hinweis: Dieser Wert kann eingestellt werden (Kapitel „Maximal erlaubten Strom des Wechselstromnetzes einstellen“ auf Seite 56). Servicemenü Nur für Fachkräfte Serviceanleitung: dometic.com/manuals Statusanzeigen Symbol Menü Batterie wird geladen Batterie wird entladen Wechselstromnetz ist angeschlossen Gerät ist in Betrieb Verbraucher können angeschlossen werden...
Página 57
SinePower Gerät benutzen Im Menü navigieren Bewegen Sie sich durch die Menüs wie folgt: ➤ Drehen Sie den Auswahlknopf (Abb. 3 1, Seite 1), um durch die Menüseiten zu blättern. Das Drehen des Auswahlknopfes funktioniert in beide Richtungen. Wenn der letzte Menüpunkt erreicht wird, springt die Anzeige zurück zum ersten Menü- punkt.
Página 58
Gerät benutzen SinePower Wechselrichterfunktion ein-/ausschalten Wenn ein externes Wechselstromnetz angeschlossen ist, können Sie die Batterie schonen, indem Sie die Wechselrichterfunktion des Gerätes ausschalten. Die Verbraucher werden dann ausschließlich über das externe Netz versorgt. ➤ Drücken Sie um die Wechselrichterfunktion auszuschalten. ➤...
SinePower Gerät pflegen und reinigen Gerät pflegen und reinigen ACHTUNG! Keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung verwenden, da dies zu einer Beschädigung des Produktes führen kann. ➤ Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch. Fehlerbeseitigung 13.1 Gerät WARNUNG!
Página 60
Fehlerbeseitigung SinePower LED-Anzeige Ursache Behebung 2 s Leuchten, kurze Thermische Überlastung Schalten Sie das Gerät und den Unterbrechung Verbraucher aus. Warten Sie ca. 5 – 10 Minuten und schalten Sie das Gerät ohne Verbraucher wieder ein. Reduzieren Sie die Belastung und sorgen Sie für eine bessere Belüftung des Gerätes.
Página 61
SinePower Fehlerbeseitigung 13.2 DSP-EM Stellt das System einen Fehler fest, schaltet es sich selbstständig ab. Die Symbol- leiste und der Anzeigebalken werden ausgeblendet. Fehler- Quelle Mögliche Ursache Mögliche Lösung code E-01 Batterieunterspannung Laden Sie die Batterie auf. E-02 Batterieüberspannung Reduzieren Sie die Eingangsspannung.
Gewährleistung SinePower Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: •...
SinePower Technische Daten Technische Daten Folgende technische Daten gelten für alle Geräte: DSP1212C DSP2012C DSP1224C DSP2024C Art.-Nr.: 9600002559 9600002561 9600002560 9600002562 Wärmeabfuhr: temperatur- und lastgesteuerter Lüfter Umgebungstemperatur –20 °C bis +60 °C Betrieb: Umgebungstemperatur –30 °C bis +70 °C Lagerung: Überbrückungsrelais:...
Página 64
Überspannung, Unterspannung, Verpolungs- schutz (interne Sicherung) AC Ausgang: Kurzschluss, Überlast AC Eingang: 16-A-Schutzschalter Temperatur: Abschaltung Batterietemperatur: externer Batteriesensor Überspannungs-Schutz Überspannung Überspannungs- Gerät warnung Abschaltung Neustart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V...
Página 65
SinePower Technische Daten Unterspannungs-Schutz Unterspannung Unterspannungs- Gerät warnung Abschaltung Neustart DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C 22 V 21 V 25 V Temperaturkompensation mit Batteriesensor Siehe Abb. h Eingangsdaten Ladebetrieb DSP1212C DSP2012C DSP1224C DSP2024C Eingangsnennspannung: 230 Vw Eingangsspannungs- 180 –...
Página 66
9600002565 Eingangsspannung: 9 – 35 Vg Stromaufnahme im Anzeige-Modus: 170 mA im Standby-Modus: 40 mA Abb. f Abmessungen: Zulassung: Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe Rückseite).
Página 67
SinePower Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Sommaire Signification des symboles ........66 Consignes générales de sécurité...
Signification des symboles SinePower Signification des symboles DANGER ! Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures. AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. AVIS ! Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
Página 69
SinePower Consignes générales de sécurité Sécurité générale DANGER ! • En cas d’incendie, utilisez un extincteur adapté aux appareils élec- triques. AVERTISSEMENT ! • Utilisez l’appareil conformément à l’usage pour lequel il a été conçu. • Veillez à ce que la pince rouge et la pince noire ne se touchent jamais. •...
Página 70
Consignes générales de sécurité SinePower • Veillez à ce que d’autres objets ne puissent pas provoquer aucun court-circuit au niveau des contacts de l’appareil. • Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise. •...
SinePower Consignes générales de sécurité • Veillez à avoir une section de câble suffisante. • Posez les câbles de manière à ce qu’ils ne puissent pas être endomma- gés par les portières ou par le capot du moteur. Des câbles compressés peuvent entraîner des blessures mortelles. ATTENTION ! •...
Contenu de la livraison SinePower • Attention : même après déclenchement du fusible, il est possible que certaines pièces de l’appareil restent sous tension. • Ne débranchez pas de câbles pendant le fonctionnement de l’appa- reil. AVIS ! • Assurez-vous que les entrées et les sorties d’air de l’appareil ne sont pas couvertes.
Les appareils avec chargeur de batterie intégré transforment une tension continue en une tension alternative de 230 – 240 V à 50 Hz ou 60 Hz : • 12 Vg : DSP1212C, DSP2012C • 24 Vg : DSP1224C, DSP2024C En outre, les appareils peuvent être utilisés pour charger les batteries suivantes : •...
Description technique Les appareils peuvent être utilisés dès qu’une alimentation en tension continue est disponible : • 12 Vg : DSP1212C, DSP2012C • 24 Vg : DSP1224C, DSP2024C L’appareil peut être utilisé comme suit : • comme onduleur sinusoïdal : l’appareil délivre une tension de sortie pure de 230 V •...
Página 75
SinePower Description technique L’appareil possède différents mécanismes de protection. • Protection de surtension : l’appareil s’éteint lorsque la valeur de tension de la source de courant continu passe au-dessus du seuil d’arrêt. Il redémarre lorsque la tension retombe à la valeur de redémarrage. •...
Página 76
Description technique SinePower Éléments de commande de l’appareil Position Description Explication dans fig. 2 Commutateur principal Permet d’allumer, d’éteindre l’appareil ou de « ON/OFF/REMO. » le faire fonctionner à l’aide de la télécom- mande (accessoire) LED d’état Voir chapitre « Témoins lumineux de fonctionnement », page 85 Disjoncteur Protège l’appareil de la surcharge.
SinePower Description technique Éléments de commande DSP-EM Position Description Explication dans fig. 3 Bouton de sélection tourner : navigation dans les menus ou modification des valeurs appuyer : sélection d’éléments de menus ou de valeurs Désactive la fonction onduleur et, ainsi, l’alimentation de la batterie vers les consom- mateurs 230 V.
Página 78
Description technique SinePower Exemple (valeurs données à titre indicatif uniquement) : 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V REMARQUE N’oubliez pas que l’appareil mesure uniquement le courant qui traverse l’appareil. Si vous raccordez plus de consommateurs en parallèle, par exemple un réfrigérateur ou un chargeur séparé, cette charge addition- nelle peut déclencher le fusible.
Página 79
SinePower Description technique Exemple (valeurs données à titre indicatif uniquement) : 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Fonction charge de batterie REMARQUE Si un capteur de batterie (accessoire) est raccordé, l’appareil adapte la tension en fonction des valeurs mesurées. Pour cela, le capteur de batterie doit être configuré...
Raccordement de l’appareil SinePower 4 : conditionnement tous les 12 jours Tous les 12 jours, le chargeur de batteries se remet en phase 3 pendant 85 minutes afin de régénérer la batterie. Cela permet d’éviter d’éventuels effets de fatigue, comme le sulfatage. Raccordement de l’appareil Outils nécessaires Pour le raccordement électrique, vous devez disposer des outils suivants :...
SinePower Raccordement de l’appareil • L’entrée d’air située sur la face inférieure de l’appareil et la sortie d’air située à l’arrière doivent rester libres. • À des températures ambiantes supérieures à 40°C (par exemple dans les salles des machines ou des chaufferies ou à la lumière directe du soleil), l’appareil peut s’éteindre bien que la puissance de la charge connectée soit inférieure à...
Página 82
• Respectez le diamètre de câble nécessaire et placez un fusible de ligne (fig. 8 1, page 1) aussi près que possible de la batterie dans la ligne positive (voir tableau). Diamètre de câble Appareil Fusible de ligne nécessaire DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 83
SinePower Raccordement de l’appareil Raccordement du DSP-EM AVIS ! Ne branchez le raccordement du DSP-EM qu’au port remote. Un raccordement incorrect risque d’endommager l’appareil. ➤ Raccordez le DSP-EM comme indiqué (fig. a). Raccordement d’un commutateur externe pour la mise en marche et à l’arrêt REMARQUE Utilisez des câbles d’une section de 0,25 –...
Avant la première utilisation SinePower Raccordement d’un relais Vous pouvez monter un relais qui surveille si l’entrée 230 V est occupée. Ce faisant, vous pouvez par exemple installer un système d’antidémarrage pour empêcher que le véhicule ne soit démarré lorsque l’entrée 230 V est occupée. ➤...
Página 85
SinePower Avant la première utilisation Sans capteur de batterie raccordé ➤ Tournez le bouton de sélection jusqu’à ce que le chiffre 8 soit affiché. ➤ Appuyez sur le bouton de sélection afin d’enregistrer la valeur. ✓ L’écran affiche le code de service « S-12 ». ➤...
Utilisation de l’appareil SinePower ➤ Tournez le bouton de sélection pour sélectionner le type de batterie : – 0 : acide-plomb – 1 : gel – 2 : AGM – 3 : eStore – 4 : client ➤ Appuyez sur le bouton de sélection afin d’enregistrer la valeur sélectionnée. ✓...
Página 87
SinePower Utilisation de l’appareil 11.2 Témoins lumineux de fonctionnement Le voyant LED (fig. 1 2, page 1) indique l’état de fonctionnement de l’appareil. Écran Tension d’entrée Éclairage permanent Fonctionnement normal Clignotement long, brève interruption Appareil surchauffé/surcharge Clignotement rapide Surtension/sous-tension Arrêt Autre défaut L’appareil s’éteint si : •...
Página 88
Courant maximum autorisé de l’alimenta- tion courant alternatif Diagramme : aucune indication Remarque : Cette valeur peut être adaptée (chapitre « Modification du courant maximum autorisé de l’alimentation courant alternatif », page 89). Menu service Personnel qualifié uniquement Manuel d’entretien : dometic.com/manuals...
Página 89
SinePower Utilisation de l’appareil Affichages de statut Symbole Menu batterie en cours de chargement batterie en cours de déchargement Alimentation courant alternatif raccordée L’onduleur est en service Des consommateurs peuvent être connectés Le mode économie d’énergie est arrêté Le chargeur fonctionne en mode nuit L’onduleur est éteint Les consommateurs sont alimentés via l’alimentation courant alternatif.
Página 90
Utilisation de l’appareil SinePower La figure suivante montre comment vous pouvez naviguer dans le menu : Menu Batterie Menu Charge Tension alternative Menu alimentation en courant alternatif Menu fusible ➤ Appuyez sur le bouton de sélection afin d’afficher la valeur suivante dans le menu courant (chapitre «...
SinePower Entretien et nettoyage de l’appareil Modification du courant maximum autorisé de l’alimentation courant alternatif Lorsque l’appareil fonctionne en mode onduleur/chargeur, il est possible de définir le courant d’alimentation maximum autorisé. Lorsque l’appareil est raccordé à l’alimentation courant alternatif, la valeur précé- dente de partage de l’énergie clignote sur l’écran du DSP-EM.
Guide de dépannage SinePower Guide de dépannage 13.1 Onduleur AVERTISSEMENT ! N’ouvrez pas l’appareil. Vous vous exposez à un risque d’électrocution ! REMARQUE Si vous avez des questions détaillées sur les spécifications de l’appareil, veuillez contacter le fabricant (adresses au dos du manuel d’instructions).
Página 93
SinePower Guide de dépannage 13.2 DSP-EM Le système s’arrête automatiquement s’il détecte une erreur. La barre d’outils et la barre d’affichage sont masquées. Code Source Cause possible Solution possible d’erreur E-01 Sous-tension de la batte- Chargez la batterie. E-02 Surcharge de la batterie Diminuer la tension d’entrée.
Garantie SinePower Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie : •...
SinePower Caractéristiques techniques Caractéristiques techniques Les caractéristiques techniques suivantes s’appliquent à tous les appareils : DSP1212C DSP2012C DSP1224C DSP2024C N° d’article : 9600002559 9600002561 9600002560 9600002562 Évacuation de la chaleur : ventilateur commandé en fonction de la température et de la charge Température ambiante...
Página 96
Caractéristiques techniques SinePower Données de sortie DSP1212C DSP2012C DSP1224C DSP2024C Tension de sortie : 230/240 V ±3 % Fréquence 50/60 Hz ±0,3 Hz (programmable) : Puissance de sortie 1200 VA 2000 VA 1200 VA 2000 VA continue : Puissance de crête pendant...
Página 97
SinePower Caractéristiques techniques Protection de surtension Surtension Avertissement de Appareil surtension Arrêt Redémarrage DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Protection de sous-tension Sous-tension Avertissement de Appareil sous-tension Arrêt Redémarrage DSP1212C, DSP2012C...
Página 98
En mode de veille : 40 mA fig. f Dimensions : Certification : Pour la déclaration de conformité UE actuelle pour votre appareil, veuillez vous reporter à la page produit correspondante sur dometic.com ou contacter directe- ment le fabricant (voir la dernière page).
Página 99
SinePower Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones. Índice Explicación de los símbolos ........98 Indicaciones generales de seguridad .
Explicación de los símbolos SinePower Explicación de los símbolos ¡PELIGRO! Indicación de seguridad: su incumplimiento acarrea la muerte o graves lesiones. ¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.
Página 101
SinePower Indicaciones generales de seguridad Seguridad general ¡PELIGRO! • En caso de incendio, utilice un extintor adecuado para aparatos eléc- tricos. ¡ADVERTENCIA! • Utilice el aparato solo para aquellos fines para los que ha sido concebido. • Asegúrese de que los bornes rojo y negro nunca entren en contacto. •...
Indicaciones generales de seguridad SinePower • Asegúrese de que otros objetos no puedan causar un cortocircuito en los contactos del aparato. • No desenchufe nunca el cable de conexión tirando de él. • Almacene el aparato en un lugar seco y fresco. Seguridad en el montaje del aparato ¡PELIGRO! •...
SinePower Indicaciones generales de seguridad • Tienda los cables de forma que las puertas o el capó del motor no los puedan dañar. Los cables aplastados pueden provocar lesiones que pongan en peli- gro la vida. ¡ATENCIÓN! • Tienda los cables de tal forma que no se pueda tropezar con ellos ni puedan quedar dañados.
Volumen de entrega SinePower • Tenga en cuenta que incluso después de haberse activado el disposi- tivo de protección (fusible), algunas partes del aparato pueden seguir bajo tensión. • No desconecte ningún cable mientras el aparato aún se encuentre en funcionamiento.
Los aparatos con cargador de batería integrado transforman la corriente continua en una tensión alterna de 230 – 240 V y 50 Hz o 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Además, los aparatos pueden cargar las siguientes baterías: •...
Página 106
Descripción técnica SinePower • Funcionamiento como generador (función de tensión de red): el aparato res- palda una redo de 230 V complementándola con la energía de una batería (fuente de alimentación común) Gracias a su reducido peso y su estructura compacta, este aparato se puede instalar fácilmente en caravanas, vehículos industriales o yates a motor o vela.
SinePower Descripción técnica NOTA Los valores correspondientes se indican en el capítulo “Datos técnicos” en la página 124. El aparato funciona con la siguiente configuración de red: • Red TN (fig. i): El conductor cero de la salida de corriente alterna está conectado a tierra. Hay que instalar un interruptor de seguridad (RCD) en la salida de corriente alterna del aparato.
Descripción técnica SinePower Conexiones Posición en la Descripción fig. 2 Conector PG de corriente alterna Conector PG de corriente alterna Terminal de tierra (toma de tierra en la carrocería del vehículo) Polo positivo Polo negativo Conexiones CI/LIN BUS (LNA) Conexión del sensor de batería o del sensor de temperatura Conexión DSP-EM (LNB) Conexión del interruptor remoto Ventilador...
SinePower Descripción técnica Elementos de control del DSP-EM Posición en la Descripción Explicación fig. 3 Botón de selección Girar: para navegar en los menús o modificar valores Pulsar: para seleccionar elementos de menú o valores Desactiva el funcionamiento del inversor y, con ello, el suministro de corriente de la batería a los consumidores de 230 V.
Página 110
Descripción técnica SinePower Ejemplo (valores a título ilustrativo): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V NOTA Tenga en cuenta que el aparato solamente mide la corriente que pasa por el mismo. Si conecta más dispositivos consumidores en paralelo (una nevera o un cargador, por ejemplo) esta carga adicional puede hacer saltar el fusible.
Página 111
SinePower Descripción técnica Ejemplo (valores a título ilustrativo): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Funcionamiento como carga de batería NOTA Si hay un sensor de batería conectado (accesorio), el aparato ajusta la tensión en función de los valores medidos. Para ello, el sensor de batería debe estar configurado con DSP-EM.
Montaje del aparato SinePower 4: Acondicionamiento cada 12 días Cada 12 días, el cargador de batería vuelve a la fase 3 durante 85 minutos para reac- tivar la batería. Esto evita la aparición de posibles síntomas de desgaste, como la sul- fatación.
SinePower Conexión del aparato • Si la temperatura ambiente supera los 40° C (por ej., en salas de motores o de calderas, con radiación directa del sol), es posible que el cargador de batería se apague aunque la carga conectada sea inferior a la carga nominal (reducción). •...
• Utilice la sección de cable indicada e instale un fusible (fig. 8 1, página 1) lo más cerca posible de la batería en el cable positivo (véase la tabla). Sección de cable Aparato Fusible del cable necesaria DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
SinePower Conexión del aparato Conexión de un interruptor externo para encender y apagar el aparato NOTA Utilice cables con una sección de 0,25 – 0,75 mm². Como interruptor externo puede usar lo siguiente: • interruptor externo, alimentación de tensión desde el aparato: fig. b A •...
Antes del primer uso SinePower Antes del primer uso ¡AVISO! Una configuración de valores incorrectos puede provocar averías y daños. Consulte los datos técnicos de los aparatos conectados. NOTA Si el suministro de energía se interrumpe durante la inicialización, deberá restablecer los ajustes de fábrica del aparato (capítulo “Restable- cimiento de los ajustes de fábrica”...
Página 117
SinePower Antes del primer uso ✓ La pantalla muestra el código de servicio “S-16”. ➤ Gire el botón de selección para ajustar la tensión de mantenimiento (de 12,8 V a 14,3 V a intervalos de 0,1 V). ➤ Pulse el botón de selección para guardar el valor seleccionado. ✓...
Utilización del aparato SinePower Utilización del aparato 11.1 Encender el aparato ➤ Ponga el interruptor principal (fig. 1 3, página 1) del aparato en la posición “ON”. Para apagarlo, sitúe el interruptor de encendido/apagado en la posición “OFF”. ➤ El aparato lleva a cabo un autotest. ✓...
SinePower Utilización del aparato 11.3 Uso del DSP-EM Pantalla Posición en la Explicación fig. d Menús Indicadores de estado Indicación de valores Indicación de valores en gráfico de barras Menús Símbolo Menú Valores mostrados Menú de la batería Con sensor de batería •...
Página 120
120). Menú de servicio Solamente para personal experimentado Guía de servicio: dometic.com/manuals Indicadores de estado Símbolo Menú La batería se está cargando La batería se está descargando La red de corriente alterna está...
Página 121
SinePower Utilización del aparato Desplazarse por el menú Para moverse por los menús: ➤ Gire el botón de selección (fig. 3 1, página 1) para desplazarse por las páginas del menú. El botón de selección puede girar en ambos sentidos. Al llegar al último ele- mento del menú, la pantalla vuelve al primer elemento.
Mantenimiento y limpieza del aparato SinePower ➤ Vuelva a pulsar para activar el funcionamiento del inversor. Encendido de la pantalla La pantalla se apaga cuando ha pasado un tiempo determinado. ➤ Pulse el botón de selección o que la pantalla se ilumine. Modificación de la corriente máxima permitida del suministro de corriente alterna Cuando el aparato funciona en el modo inversor/cargador, es posible ajustas la...
SinePower Solución de averías Solución de averías 13.1 Inversor ¡ADVERTENCIA! No abra el aparato. ¡Corre el riesgo de sufrir una descarga eléctrica! NOTA Si tiene dudas sobre las especificaciones del aparato, contacte con el fabricante (las direcciones se incluyen en el dorso del manual de ins- trucciones).
Página 124
Solución de averías SinePower 13.2 DSP-EM Cuando el sistema detecta un error, se apaga autónomamente. La barra de herra- mientas y la pantalla no se muestran. Código Origen Posible causa Posible solución de error E-01 Tensión baja en la batería Cargue la batería. E-02 Batería sobrecargada Reduzca la tensión de entrada.
SinePower Garantía Garantía Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado. Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos: •...
Datos técnicos SinePower Datos técnicos Los siguientes datos datos técnicos se aplican a todos los aparatos: DSP1212C DSP2012C DSP1224C DSP2024C N.º de art.: 9600002559 9600002561 9600002560 9600002562 Disipación térmica: Ventilador controlado por temperatura y carga Temperatura ambiente de –20 °C a +60 °C...
Página 127
SinePower Datos técnicos Datos de salida DSP1212C DSP2012C DSP1224C DSP2024C Tensión de salida: 230/240 V ±3 % Frecuencia (programable): 50/60 Hz ±0,3 Hz Potencia de salida continua: 1200 VA 2000 VA 1200 VA 2000 VA Potencia máxima para 2 s:...
Página 128
Datos técnicos SinePower Protección contra la sobretensión Sobretensión Alerta de Aparato sobretensión Desconexión Reinicio DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Protección contra la subtensión Subtensión Alerta de Aparato subtensión Desconexión...
Página 129
170 mA En modo stand-by: 40 mA fig. f Dimensiones: Homologación: Para la declaración de conformidad UE actual de su aparato, diríjase a la página de producto correspondiente en dometic.com o póngase en contacto directamente con el fabricante (véase dorso).
Página 130
SinePower Por favor, leia atentamente este manual antes da montagem e colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de transmissão do produto, entregue o manual ao novo utilizador. Índice Explicação dos símbolos ........129 Indicações de segurança gerais .
SinePower Explicação dos símbolos Explicação dos símbolos PERIGO! Indicação de segurança: o incumprimento causa a morte ou ferimentos graves. AVISO! Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves. NOTA! O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.
Página 132
Indicações de segurança gerais SinePower Princípios básicos de segurança PERIGO! • Em caso de incêndio, utilize um extintor que seja adequado para apa- relhos elétricos. AVISO! • Utilize o aparelho apenas para o fim previsto. • Certifique-se de que os bornes vermelho e preto nunca entram em contacto.
Página 133
SinePower Indicações de segurança gerais NOTA! • Antes da colocação em funcionamento, verifique se a especificação de tensão na chapa de características coincide com a da fonte de ali- mentação. • Certifique-se de que está excluída a possibilidade de outros objetos causarem um curto-circuito nos contactos do aparelho.
Indicações de segurança gerais SinePower • Coloque os cabos de forma a que estes não possam ser danificados por portas ou capôs de motores. Cabos esmagados podem originar ferimentos graves. PRECAUÇÃO! • Coloque os cabos de modo a excluir riscos de tropeções e de danos. NOTA! •...
SinePower Material fornecido • Não desligue nenhum cabo enquanto o aparelho estiver em funciona- mento. NOTA! • Certifique-se de que não obstrui as entradas e saídas de ar do aparelho. • Garanta uma boa ventilação. Material fornecido N.º na Designação fig.
Os aparelhos com carregador da bateria integrado convertem a corrente direta para uma alimentação CA de 230 – 240 V de 50 Hz ou 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Além disso, os aparelhos conseguem carregar as seguintes baterias: •...
Página 137
SinePower Descrição técnica • Power sharing: o aparelho alimenta uma carga conectada com 230 V e, ao mesmo tempo, carrega uma bateria • Função de gerador (função de tensão de rede): o aparelho suporta uma tensão de rede de 230 V, complementando-a com energia a partir de uma bateria (fonte de alimentação comum) Graças ao peso reduzido e à...
Descrição técnica SinePower OBSERVAÇÃO Encontrará cada um dos valores no capítulo “Dados técnicos” na página 155. O aparelho funciona na seguinte configuração de rede: • Rede TN (fig. i): O condutor neutro da saída CA está ligado à terra. Um interruptor de segurança (RCD) tem de estar instalado na saída CA do aparelho.
SinePower Descrição técnica Conexões Posição na Designação fig. 2 Conector PG CA Conector PG CA Borne de ligação à terra (ligação à terra no revestimento exterior do veículo) Polo positivo Polo negativo Conexões CI/LIN BUS (LNA) Conexão do sensor da bateria ou do sensor da temperatura Conexão do DSP-EM (LNB) Conexão do interruptor remoto Ventilador...
Página 140
Descrição técnica SinePower Designação de funções O aparelho suporta as funções descritas de seguida. Função “Power sharing” Se a carga dos aparelhos consumidores conectados e a corrente de carga da bateria forem superiores à fonte de alimentação conectada de 230 V, o fusível da fonte de alimentação queimar-se-ia numa situação normal.
Página 141
SinePower Descrição técnica Função de gerador (rede elétrica externa) NOTA! Tenha em atenção as normas aplicáveis no seu país à função de gerador. Se a corrente de carga for superior à do fusível da fonte de alimentação de 230 V conectada, o fusível queimar-se-ia numa situação normal.
Instalação do aparelho SinePower 1: fase I (bulk) No início do processo de carregamento, a bateira vazia é carregada com uma cor- rente constante (100 % da corrente de carga) até que a tensão da bateria atinja a ten- são final de carga. A corrente de carga diminui quando a bateria atingir este nível de carga.
SinePower Instalação do aparelho Para a fixação, são necessárias as seguintes ferramentas: • Parafusos (M4) com anilhas e porcas autobloqueadoras ou • Parafusos autorroscantes ou parafusos para madeira. Instruções de montagem Ao selecionar o local de montagem, tenha em atenção as seguintes indicações: •...
• Respeite o corte transversal do cabo especificado e insira um fusível de cabo (fig. 8 1, página 1) no cabo positivo, tão perto quanto possível da bateria (ver tabela). Corte transversal do Aparelho Fusível cabo necessário DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
SinePower Conectar o aparelho Conectar o aparelho AVISO! Antes de conectar o cabo de saída CA, certifique-se de que o aparelho está desligado no interruptor principal. NOTA! Assegure-se de que não inverte a polaridade. Uma polaridade incorreta pode danificar o aparelho. OBSERVAÇÃO Aperte os parafusos e as porcas com um binário máximo de 15 Nm.
Página 146
Conectar o aparelho SinePower • Interruptor externo com alimentação de tensão própria (DC POWER), p. ex. da ignição: fig. b D ➤ Coloque o interruptor principal (fig. 2 1, página 1) em “OFF”. ➤ Certifique-se de que a conexão para o DSP-EM (fig. 2 10, página 1) não está atribuída.
SinePower Antes da primeira utilização Antes da primeira utilização NOTA! A definição de valores incorretos pode dar origem a funções erradas e a danos. Tenha em atenção os dados técnicos dos aparelhos conectados. OBSERVAÇÃO Se a fonte de alimentação for interrompida durante a inicialização, terá de repor o aparelho para as definições de fábrica (capítulo “Repor o apa- relho para as definições de fábrica”...
Página 148
Antes da primeira utilização SinePower ✓ O monitor exibe o código de serviço “S-16”. ➤ Rode o botão seletor para definir a tensão floating (12,8 V a 14,3 V em intervalos de 0,1 V). ➤ Prima o botão seletor para memorizar o valor selecionado. ✓...
SinePower Utilizar o aparelho Utilizar o aparelho 11.1 Ligar o aparelho ➤ Coloque o interruptor principal (fig. 1 3, página 1) do aparelho na posição “ON”. Para desligar, coloque o interruptor de ligar/desligar na posição “OFF”. ➤ O aparelho executa um autodiagnóstico. ✓...
Utilizar o aparelho SinePower 11.3 Utilizar o DSP-EM Monitor Posição na Explicação fig. d Menus Indicações de estado Indicação dos valores Indicação dos valores sob a forma de um gráfico de barras Menus Símbolo Menu Valores indicados Menu da bateria Com sensor de bateria •...
Página 151
Nota: este valor pode ser ajustado (capítulo “Alterar a corrente máxima permitida da fonte de alimentação CA” na página 151). Menu de serviço Apenas para pessoal qualificado Guia de serviço: dometic.com/manuals Indicações de estado Símbolo Menu A bateria está a carregar A bateria está...
Página 152
Utilizar o aparelho SinePower Navegar pelo menu Navegue pelos menus da seguinte forma: ➤ Rode o botão seletor (fig. 3 1, página 1) para navegar pelas páginas do menu. O botão seletor pode ser rodado nos dois sentidos. Ao alcançar o último item do menu, o monitor volta ao primeiro item do menu.
SinePower Limpar e conservar o aparelho Ligar e desligar a função de conversor Se estiver conectada uma rede elétrica CA externa, pode proteger a bateria desli- gando a função de conversor do aparelho. Desta forma, os consumidores são ali- mentados exclusivamente pela rede externa. ➤...
Resolução de falhas SinePower Resolução de falhas 13.1 Conversor AVISO! Não abra o aparelho. Corre o risco de sofrer um choque elétrico. OBSERVAÇÃO Se tiver questões específicas sobre as especificações do aparelho, contacte o fabricante (os endereços encontram-se na parte de trás do manual).
Página 155
SinePower Resolução de falhas 13.2 DSP-EM Se o sistema detetar um erro, ele desliga-se de forma independente. A barra de fer- ramentas e a barra de indicação estão ocultas. Código Fonte Possível causa Possível solução de erro E-01 Subtensão da bateria Carregar a bateria.
Garantia SinePower Garantia É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor. Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto: •...
SinePower Dados técnicos Dados técnicos Os seguintes dados técnicos são válidos para todos os aparelhos: DSP1212C DSP2012C DSP1224C DSP2024C N.º art.: 9600002559 9600002561 9600002560 9600002562 Dissipação térmica: ventilador controlado por temperatura e carga Temperatura ambiente em –20 °C a +60 °C...
Página 158
Dados técnicos SinePower Dados de saída DSP1212C DSP2012C DSP1224C DSP2024C Tensão de saída: 230/240 V ±3 % Frequência (programável): 50/60 Hz ±0,3 Hz Potência de saída contínua: 1200 VA 2000 VA 1200 VA 2000 VA Potência de pico durante 2400 VA...
Página 159
SinePower Dados técnicos Desativação por sobretensão Sobretensão Aviso de sobreten- Aparelho são Desativação Novo arranque DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Desativação por subtensão Subtensão Aviso de subten- Aparelho são Desativação...
Página 160
No modo standby: 40 mA fig. f Dimensões: Certificação: Para consultar a declaração de conformidade UE atual para o seu aparelho, aceda à página do produto em questão em dometic.com ou entre diretamente em contacto com o fabricante (ver verso).
Página 161
SinePower Prima di effettuare il montaggio e la messa in funzione leggere accurata- mente questo manuale di istruzioni, conservarlo e in caso di trasmissione del prodotto, consegnarlo all'utente successivo. Indice Spiegazione dei simboli ........160 Istruzioni di sicurezza generali .
Spiegazione dei simboli SinePower Spiegazione dei simboli PERICOLO! Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali. AVVERTENZA! Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali. AVVISO! La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.
Página 163
SinePower Istruzioni di sicurezza generali Sicurezza di base PERICOLO! • In caso di incendio usare un estintore per apparecchi elettrici. AVVERTENZA! • Utilizzare l’apparecchio solamente in conformità alla destinazione d’uso prevista. • Fare attenzione che il morsetto rosso e quello nero non entrino mai in contatto.
Página 164
Istruzioni di sicurezza generali SinePower • Assicurarsi che altri oggetti non possano causare un cortocircuito sui contatti dell’apparecchio. • Non estrarre mai la spina dalla presa tirando il cavo di collegamento. • Immagazzinare l’apparecchio in un luogo fresco e asciutto. Sicurezza durante il montaggio dell’apparecchio PERICOLO! •...
Página 165
SinePower Istruzioni di sicurezza generali • Posare i cavi in modo che non possano essere danneggiati se fatti pas- sare attraverso porte o cofani del motore. Cavi schiacciati possono causare lesioni gravi. ATTENZIONE! • Posare i cavi in modo tale che non sussista pericolo di inciampo e che si possano escludere eventuali danni al cavo.
Dotazione SinePower AVVISO! • Assicurarsi che le aperture di ventilazione e di sfiato dell’apparecchio non siano coperte. • Garantire una buona ventilazione. Dotazione Pos. in Denominazione fig. 1 Inverter a onda sinusoidale pura con caricabatterie integrato DSP-EM Cavo di collegamento DSP-EM –...
Gli apparecchi con caricabatterie integrato convertono la corrente continua in un’ali- mentazione di 230 – 240 V CA di 50 Hz o 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Inoltre gli apparecchi possono caricare le batterie seguenti: •...
Página 168
Descrizione delle caratteristiche tecniche SinePower • Power Sharing: l'apparecchio alimenta un carico collegato con 230 V e carica contemporaneamente una batteria • funzione generatore (funzione di tensione di rete): l’apparecchio supporta una tensione di rete di 230 V integrandola con l'energia di una batteria (fonte di ali- mentazione comune) Grazie al peso ridotto e alla struttura compatta, questo apparecchio può...
Página 169
SinePower Descrizione delle caratteristiche tecniche NOTA I singoli valori sono riportati nel capitolo “Specifiche tecniche” a pagina 186. L’apparecchio è azionato nella seguente configurazione di rete: • Rete TN (fig. i): il conduttore neutro dell’uscita CA è collegato a massa. Deve essere installato un interruttore di sicurezza (RCD) sull’uscita CA dell’apparecchio.
Página 170
Descrizione delle caratteristiche tecniche SinePower Collegamenti Posizione nella Descrizione fig. 2 Attacco PG CA Attacco PG CA Terminale di massa (messa a terra nella carrozzeria del veicolo) Polo positivo Polo negativo Collegamenti CI/LIN BUS (LNA) Collegamento sensore batteria o sensore di temperatura Collegamento DSP-EM (LNB) Collegamento dell’interruttore remoto Ventola...
SinePower Descrizione delle caratteristiche tecniche Descrizione delle funzioni L’apparecchio supporta le funzioni descritte sotto. Funzione Power Sharing Se il carico delle utenze collegate e la corrente di carica della batteria sono superiori alla fonte di alimentazione da 230 V collegata, normalmente il fusibile della fonte di alimentazione si brucia.
Página 172
Descrizione delle caratteristiche tecniche SinePower Funzione generatore (alimentazione di rete esterna) AVVISO! Osservare le norme sulla funzione generatore applicabili nel proprio Paese. Se la corrente di carico è superiore al fusibile della fonte di alimentazione da 230 V collegata, normalmente il fusibile si brucia. La funzione generatore consente all’apparecchio di fornire ulteriore potenza prelevata dalla batteria.
SinePower Montaggio dell'apparecchio 1: fase I (bulk) All'inizio della fase di carica, la batteria scarica viene caricata con corrente costante (corrente di carica al 100 %) finché la tensione della batteria non raggiunge la ten- sione finale di carica. Quando la batteria raggiunge questo livello di carica, la cor- rente di carica diminuisce.
Montaggio dell'apparecchio SinePower Per il fissaggio dell'inverter sono necessari i seguenti strumenti: • bulloni per macchine (M4) con rondelle e dadi autoserranti oppure • viti per lamiera o per legno. Istruzioni di montaggio Per la scelta del luogo di montaggio fare attenzione a quanto segue. •...
• Rispettare la sezione del cavo richiesta e inserire nel cavo positivo un fusibile per cavi (fig. 8 1, pagina 1) il più vicino possibile alla batteria (vedi tabella). Sezione del cavo Apparecchio Fusibile per cavi necessaria DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Collegamento dell'apparecchio SinePower Collegamento dell’apparecchio AVVERTENZA! Prima di collegare il cavo di uscita CA, assicurarsi che l'apparecchio sia stato spento con l'interruttore principale. AVVISO! Fare attenzione a non invertire la polarità. L'inversione di polarità può danneggiare l'apparecchio. NOTA Serrare le viti o i dadi con una coppia di max 15 Nm. I collegamenti allentati possono provocare un surriscaldamento.
Página 177
SinePower Collegamento dell'apparecchio • interruttore esterno con alimentazione di tensione autonoma (alimentazione CC), ad es. dell'accensione: fig. b D ➤ Posizionare l'interruttore principale (fig. 2 1, pagina 1) su “OFF”. ➤ Verificare che il collegamento per DSP-EM (fig. 2 10, pagina 1) non sia assegnato.
Prima della messa in funzione iniziale SinePower Prima della messa in funzione iniziale AVVISO! L’impostazione di valori non corretti può provocare malfunzionamenti e danni. Osservare le Specifiche tecniche degli apparecchi collegati. NOTA Se la fonte di alimentazione va persa durante l’inizializzazione, occorre ripristinare le impostazioni di fabbrica dell'apparecchio (capitolo “Ripri- stinare le impostazioni di fabbrica dell'apparecchio”...
Página 179
SinePower Prima della messa in funzione iniziale ✓ Il display indica il codice di servizio “S-16”. ➤ Ruotare il pulsante di selezione per impostare la tensione di mantenimento (da 12,8 V a 14,3 V in passi di 0,1 V). ➤ Per salvare il valore selezionato, premere il pulsante di selezione. ✓...
Impiego dell'apparecchio SinePower Impiego dell'apparecchio 11.1 Accensione dell'apparecchio ➤ Posizionare l'interruttore principale (fig. 1 3, pagina 1) dell'apparecchio in posizione “ON”. Per spegnere posizionare l'interruttore On/Off su “OFF”. ➤ L’apparecchio esegue un autotest. ✓ Dopo che l'autotest si è concluso positivamente, il LED lampeggia con colore blu (fig.
Página 181
SinePower Impiego dell'apparecchio 11.3 Utilizzo di DSP-EM Display Posizione nella Spiegazione fig. d Menu Indicazioni di stato Indicazione dei valori Indicazione dei valori come grafico a barre Menu Simbolo Menu Valori visualizzati Menu batteria Con sensore batteria • Durata finché la batteria non è completa- mente caricata •...
Página 182
Avviso: questo valore può essere regolato (capitolo “Modifica della corrente massima ammessa dell’alimentazione CA” a pagina 182). Menu di assistenza Solo personale specializzato Guida di assistenza: dometic.com/manuals Indicazioni di stato Simbolo Menu La batteria viene caricata La batteria viene scaricata L’alimentazione di rete CA è...
Página 183
SinePower Impiego dell'apparecchio ✓ Viene visualizzato il simbolo del menu selezionato (fig. d 1, pagina 2). ✓ Viene visualizzato il primo valore. ➤ Per mostrare il valore successivo, premere il pulsante di selezione. La figura seguente mostra come navigare nel menu: Menu batteria Menu carico Tensione alternata...
Cura e pulizia dell'apparecchio SinePower Modifica della corrente massima ammessa dell’alimentazione CA Quando l'apparecchio funziona come inverter/caricatore, è possibile impostare la corrente di alimentazione massima ammessa. Quando l'apparecchio è collegato all'alimentazione CA, il valore del livello di condi- visione della potenza precedente lampeggia sul display del DSP-EM. ➤...
SinePower Eliminazione dei guasti Eliminazione dei guasti 13.1 Inverter AVVERTENZA! Non aprire l'apparecchio. Pericolo di scosse elettriche! NOTA In caso di domande dettagliate sulle specifiche dell'apparecchio contattare il produttore (i recapiti sono riportati sul retro del manuale di istruzioni). Il LED (fig. 2 2, pagina 1) indica il guasto: Indicazione a Causa Soluzione...
Página 186
Eliminazione dei guasti SinePower 13.2 DSP-EM Se il sistema rileva un errore, si spegne autonomamente. La barra degli strumenti e la barra di visualizzazione sono nascoste. Codice Fonte Possibile causa Possibile soluzione di errore E-01 Sottotensione batteria Caricare la batteria. E-02 Sovraccarico della batte- Ridurre la tensione di ingresso.
SinePower Garanzia Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difet- toso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferi- mento.
Specifiche tecniche SinePower Specifiche tecniche Le seguenti specifiche tecniche si applicano a tutti i apparecchi: DSP1212C DSP2012C DSP1224C DSP2024C N. art.: 9600002559 9600002561 9600002560 9600002562 Dissipazione del calore: Ventola con controllo in base a temperatura e carico Temperatura ambiente Da –20 °C a +60 °C...
Página 189
SinePower Specifiche tecniche Dati di uscita DSP1212C DSP2012C DSP1224C DSP2024C Tensione di uscita: 230/240 V ±3 % Frequenza 50/60 Hz ±0,3Hz (programmabile): Potenza di uscita continua: 1200 VA 2000 VA 1200 VA 2000 VA Potenza di picco per 2 s:...
Página 190
Specifiche tecniche SinePower Protezione da sovratensione Sovratensione Avviso di sovraten- Apparecchio sione Spegnimento Riavvio DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Protezione da sottotensione Sottotensione Avviso di sottoten- Apparecchio sione Spegnimento...
Página 191
In modalità di visualizzazione: 170 mA In modalità standby: 40 mA fig. f Dimensioni: Certificazione: Per consultare l’attuale dichiarazione di conformità UE dell’apparecchio, visitare la pagina del prodotto in questione sul sito dometic.com, oppure mettersi in contatto direttamente con il produttore (vedi retro).
Página 192
SinePower Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker. Inhoudsopgave Verklaring van de symbolen ........191 Algemene veiligheidsinstructies .
SinePower Verklaring van de symbolen Verklaring van de symbolen GEVAAR! Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel. WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.
Página 194
Algemene veiligheidsinstructies SinePower Algemene veiligheid GEVAAR! • Gebruik in het geval van brand een brandblusser die geschikt is voor elektrische toestellen. WAARSCHUWING! • Gebruik het toestel alleen volgens de voorschriften. • Let erop dat de rode en zwarte klemmen elkaar nooit raken. •...
Página 195
SinePower Algemene veiligheidsinstructies • Trek de stekker nooit aan de aansluitkabel uit de contactdoos. • Bewaar het toestel op een droge en koele plaats. Veiligheid bij de montage van het toestel GEVAAR! • Monteer het toestel niet op plaatsen waar gevaar voor gas- of stofex- plosie bestaat.
Algemene veiligheidsinstructies SinePower VOORZICHTIG! • Installeer de leidingen zodanig dat er niet over gestruikeld kan worden en beschadiging van de kabel uitgesloten is. LET OP! • Gebruik holle buizen of leidingdoorvoeren, als leidingen door plaat- wanden of andere wanden met scherpe randen geleid moeten worden.
SinePower Omvang van de levering LET OP! • Voorkom dat de luchtin- en uitlaten van het product bedekt zijn. • Zorg voor goede ventilatie. Omvang van de levering Nr. in Aanduiding afb. 1 Sinusomvormer met geïntegreerde acculader DSP-EM Aansluitkabel DSP-EM –...
De toestellen met geïntegreerde acculader zetten gelijkstroom om in een wissel- stroomvoeding van 230 – 240 V en 50 Hz of 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Daarnaast kunnen de toestellen de volgende accu’s laden: •...
Página 199
SinePower Technische beschrijving • Generatorfunctie (netspanningsfunctie): het toestel ondersteunt 230 V-net- spanning door voeding met energie van een accu (gemeenschappelijke stroombron) Door het geringe gewicht en de compacte constructie kan dit toestel zonder proble- men in campers, bedrijfsvoertuigen of motor- en zeilboten worden ingebouwd. De uitgangsspanning komt overeen met de huishoudspanning uit een wandcontact- doos (zuivere sinusspanning, THD <...
Página 200
Technische beschrijving SinePower INSTRUCTIE De afzonderlijke waarden vindt u in hoofdstuk „Technische gegevens” op pagina 217. Het toestel wordt gebruikt in de volgende netwerkconfiguratie: • TN-net (afb. i): De nuldraad van de wisselstroomuitgang is geaard. Er moet een veiligheids- schakelaar (ALS) geïnstalleerd zijn op de wisselstroom uit van het toestel.
Página 201
SinePower Technische beschrijving Aansluitingen Item in Beschrijving afb. 2 PG-wisselstroomverbinding PG-wisselstroomverbinding Aardaansluiting (aarding op de voertuigcarrosserie) Pluspool Minpool CI/LIN BUS-aansluitingen (LNA) Aansluiting voor accusensor of temperatuursensor DSP-EM-aansluiting (LNB) Aansluiting voor afstandsschakeling Ventilator Bedieningselementen DSP-EM Item in Beschrijving Toelichting afb. 3 Selectieknop Draaien: Navigeren in menu’s of waarden wijzigen...
Technische beschrijving SinePower Beschrijving van de functies Het toestel ondersteunt de onderstaande functies. Power-sharing-functie Als de belasting van de aangesloten verbruikers en de laadstroom van de accu hoger zijn dan de aangesloten 230 V-spanningsbron springt normaal de zekering. In de power-sharing-modus verlaagt het toestel de laadstroom van de accu en ver- hoogt daarmee het beschikbare vermogen voor de aangesloten verbruikers.
Página 203
SinePower Technische beschrijving Generatorfunctie (externe netvoeding) LET OP! Neem bij deze instelling de landspecifieke normen voor de generator- functie in acht. Als de laadstroom groter is dan de zekering van de aangesloten 230 V-spannings- bron, zou de zekering normaal springen. De generatorfunctie stelt extra spanning uit de accu beschikbaar aan het toestel.
Toestel bevestigen SinePower Acculaadfunctie INSTRUCTIE Als een accusensor (toebehoren) aangesloten is, past het toestel de spanning aan op basis van de gemeten waarden. Hiervoor moet de accusensor geconfigureerd zijn met de DSP-EM. De accu laadt met IU0U-karakteristieken (afb. g). 1: I-fase (bulk) Bij het begin van het laden wordt de lege accu met constante stroom (100 % laad- stroom) geladen tot de accuspanning de eindspanning bereikt.
Página 205
SinePower Toestel bevestigen • Wisselstroomaansluiting: twee 3-fasekabels (ingang en uitgang) • Aarding behuizing: een kabel • Krimptang • Kabelschoenen en adereindhulzen Voor de bevestiging heeft u de volgende hulpmiddelen nodig: • Machineschroeven (M4) met onderlegschijven en zelfborgende moeren of • Zelftappende of houtschroeven. Montageaanwijzingen Neem bij de keuze van de installatieplaats het volgende in acht: •...
• Houd u aan de vereiste kabeldiameter en plaats een kabelzekering (afb. 8 1, pagina 1) zo dicht mogelijk bij de accu in de plusleiding (zie tabel). Toestel Vereiste kabeldiameter Kabelzekering DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
SinePower Het toestel aansluiten Het toestel aansluiten WAARSCHUWING! Zorg er voor het aansluiten van de wisselstroom-uitgangsleiding voor, dat het toestel met de hoofdschakelaar is uitgeschakeld. LET OP! De polen mogen niet worden verwisseld. Onjuiste polariteit kan het toestel beschadigen. INSTRUCTIE Draai de schroeven of moeren vast met een aanhaalmoment van max.
Página 208
Het toestel aansluiten SinePower Externe schakelaar voor het in- en uitschakelen aansluiten INSTRUCTIE Gebruik kabels met een kabeldiameter van 0,25 – 0,75 mm². De volgende componenten kunnen worden gebruikt als externe schakelaar: • externe schakelaar, voedingsspanning van he toestel: afb. b A •...
SinePower Voor het eerste gebruik Voor het eerste gebruik LET OP! Het instellen van onjuiste waarden kan storingen en schade veroorzaken. Noteer de technische gegevens van de aangesloten toestellen. INSTRUCTIE Als de spanningsbron tijdens de initialisatie wegvalt, moet u het toestel resetten naar de fabrieksinstellingen (hoofdstuk „Toestel resetten naar fabrieksinstellingen”...
Página 210
Voor het eerste gebruik SinePower ✓ Op het display verschijnt de servicecode „S-16”. ➤ Draai de selectieknop om de druppelspanning (12,8 V tot 14,3 V in stappen van 0,1 V) in te stellen. ➤ Druk op de selectieknop om de geselecteerde waarde op te slaan. ✓...
SinePower Het toestel gebruiken Het toestel gebruiken 11.1 Toestel inschakelen ➤ Zet de hoofdschakelaar (afb. 1 3, pagina 1) van het toestel in de stand „ON”. Om uit te schakelen, zet u de aan/uit-schakelaar op „OFF”. ➤ Het toestel voert een zelftest uit. ✓...
Página 212
Het toestel gebruiken SinePower 11.3 DSP-EM gebruiken Display Item in Toelichting afb. d Menu’s Statusindicaties Waarde-indicaties Waarde-indicaties als staafdiagram Menu’s Symbool Menu Weergegeven waarden Menu Accu Met accusensor • Duur totdat de accu volledig opgeladen is • Stroom op accu (gemeten bij accu) •...
Página 213
Staafdiagram: Geen indicatie Opmerking: Deze waarde kan worden aan- gepast (hoofdstuk „Maximaal toegestane stroom van wisselstroomvoeding wijzigen” op pagina 213). Menu Service Uitsluitend opgeleid personeel Servicehandleiding: dometic.com/manuals Statusindicaties Symbool Menu Accu wordt geladen accu wordt ontladen Wisselstroomnet is aangesloten Omvormer is in bedrijf...
Página 214
Het toestel gebruiken SinePower In het menu bewegen Beweeg als volgt door de menu’s: ➤ Draai de selectieknop (afb. 3 1, pagina 1) om door de menupagina’s te scrol- len. De selectieknop kan in twee richtingen worden gedraaid. Als het laatste menu- item bereikt is, verschijnt weer het eerste menu-item op het display.
SinePower Toestel reinigen en onderhouden De omvormerfunctie in-/uitschakelen Als een extern wisselstroomnet is aangesloten, kunt u de accu beschermen door de omvormerfunctie van het toestel uit te schakelen. Dan worden de verbruikers uitslui- tend gevoed door het externe stroomnet. ➤ Druk op om de omvormerfunctie uit te schakelen.
Verhelpen van storingen SinePower Verhelpen van storingen 13.1 Omvormers WAARSCHUWING! Open het toestel niet. Er bestaat gevaar voor een elektrische schok. INSTRUCTIE Bij specifieke vragen over de specificaties van het toestel neemt u contact op met de fabrikant (adressen op de achterzijde van de instruc- tiehandleiding).
Página 217
SinePower Verhelpen van storingen 13.2 DSP-EM Als het systeem een storing detecteert, schakelt het automatisch uit. De werkbalk en de indicatiebalk zijn verborgen. Fout- Bron Mogelijke oorzaak Mogelijke oplossing code E-01 Accu-onderspanning Laad de accu op. E-02 Accu is overbelast Verlaag de ingangsspanning.
Garantie SinePower Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de hand- leiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen: •...
SinePower Technische gegevens Technische gegevens De onderstaande technische gegevens zijn van toepassing op alle toestellen: DSP1212C DSP2012C DSP1224C DSP2024C Artikelnr.: 9600002559 9600002561 9600002560 9600002562 Warmteafvoer: Ventilator met temperatuur- belastingregeling Omgevingstemperatuur –20 °C tot +60 °C bedrijf: Omgevingstemperatuur –30 °C tot +70 °C...
Página 220
Technische gegevens SinePower Uitgangsgegevens DSP1212C DSP2012C DSP1224C DSP2024C Uitgangsspanning: 230/240 V ±3 % Frequentie 50/60 Hz ±0.3 Hz (programmeerbaar): Continu 1200 VA 2000 VA 1200 VA 2000 VA uitgangsvermogen: Piekvermogen voor 2 s: 2400 VA 4000 VA 2400 VA 4000 VA...
Página 221
SinePower Technische gegevens Overspanningsuitschakeling Overspanning Overspannings- Toestel waarschuwing Uitschakeling Herstart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Onderspanningsuitschakeling Onderspanning Onderspannings- Toestel waarschuwing Uitschakeling Herstart DSP1212C, DSP2012C 11 V 10,5 V 12,5 V...
Página 222
9600002565 Voedingsspanning: 9 – 35 Vg Opgenomen vermogen In displaymodus: 170 mA In stand-bymodus: 40 mA afb. f Afmetingen: Certificaat: Voor de actuele EU-conformiteitsverklaring voor uw toestel, zie de desbetreffende productpagina op dometic.com of raadpleeg de fabrikant direct (zie achterzijde).
Página 223
SinePower Læs denne vejledning omhyggeligt igennem før installation og ibrug- tagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre. Indholdfortegnelse Forklaring af symbolerne ........222 Generelle sikkerhedshenvisninger.
Forklaring af symbolerne SinePower Forklaring af symbolerne FARE! Sikkerhedshenvisning: Manglende overholdelse medfører død eller alvorlig kvæstelse. ADVARSEL! Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse. VIGTIGT! Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion. BEMÆRK Supplerende informationer om betjening af produktet. Generelle sikkerhedshenvisninger Grundlæggende sikkerhed Producenten påtager sig intet ansvar for skader i følgende tilfælde:...
Página 225
SinePower Generelle sikkerhedshenvisninger Grundlæggende sikkerhed FARE! • Anvend i tilfælde af brand en ildslukker, der er egnet til elektriske apparater. ADVARSEL! • Anvend kun apparatet til det formål, som det er bestemt til. • Sørg for, at den røde og den sorte klemme aldrig berører hinanden. •...
Página 226
Generelle sikkerhedshenvisninger SinePower Sikkerhed ved montering af apparatet FARE! • Montér ikke apparatet i områder, hvor der er fare for en gas- eller stø- veksplosion. FORSIGTIG! • Sørg for, at apparatet står sikkert! Apparatet skal opstilles og fastgøres sikkert, så det ikke kan vælte eller falde ned.
SinePower Generelle sikkerhedshenvisninger • Træk ikke 230 V-netledningen og 12 V-jævnstrømsledningen sam- men i den samme ledningskanal (tomme rør). • Træk ikke ledningerne løst eller med skarpe knæk. • Fastgør kablerne sikkert. • Træk ikke i kablerne. Sikkerhed under anvendelse af apparatet FARE! Livsfare på...
Leveringsomfang SinePower Leveringsomfang Nr. på Betegnelse fig. 1 Sinus inverter med integreret batterilader DSP-EM Tilslutningskabel DSP-EM – Betjeningsvejledning Tilbehør Betegnelse Artikel-nr. Batterisensor MCA-HS1 9600000101 Målgruppe for denne vejledning Den elektriske installation (kapitlet „Tilslutning af apparatet“ på side 235) er bereg- net til professionelle, som kender forskrifterne, der gælder i det land, hvor udstyret skal installeres og/eller anvendes.
Apparater med integreret batterilader konverterer strøm direkte til en 230 – 240 V AC-forsyning af 50 Hz eller 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Apparaterne kan derudover oplade følgede batterier: • Bly-startbatterier •...
Teknisk beskrivelse SinePower Teknisk beskrivelse Apparaterne kan anvendes, hvor der findes en DC-tilslutning: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Apparatet kan anvendes på følgende måde: • Som sinus-inverter: apparatet leverer en ren 230 V-udgangsspænding. • Som en batterilader (4-trins ladekarakteristik).
Página 231
SinePower Teknisk beskrivelse Apparatet har forskellige beskyttelsesmekanismer: • Overspændingsfrakobling: Apparatet frakobles, hvis spændingsværdien på den tilsluttede jævnstrømskilde stiger over frakoblingsværdien. Den starter igen, når spændingen falder til genstartsværdien. • Underspændingsfrakobling: Apparatet frakobles, hvis spændingsværdien på den tilsluttede jævnstrømskilde falder under frakoblingsværdien. Den starter igen, når spændingen stiger til genstartsværdien.
Página 232
Teknisk beskrivelse SinePower Tilslutninger Position Betegnelse på fig. 2 AC PG-fatning AC PG-fatning Jordklemme (jordforbindelse på køretøjets karosseri) Pluspol Minuspol CI/LIN BUS-tilslutninger (LNA) Batterisensor- eller temperatursensortilslutning DSP-EM-tilslutning (LNB) Tilslutning til fjernkontakt Ventilator Betjeningselement DSP-EM Position Betegnelse Forklaring på fig. 3 Valgknap Drej: Navigering i menuer eller ændring af værdier...
Página 233
SinePower Teknisk beskrivelse Beskrivelse af funktioner Apparatet understøtter funktionerne, der er beskrevet nedenfor. Power-sharing-funktion Hvis belastningen fra de tilsluttede forbrugsapparater og batteriet ladestrøm er højere end den tilsluttede 230 V-strømkilde, vil strømkildens sikring normalt springe. In power-sharing-modus reducerer apparatet batteriets ladestrøm og forøger der- med strømmen, der står til rådighed for tilsluttede forbrugere.
Página 234
Teknisk beskrivelse SinePower Hvis den påkrævede strøm falder under power-sharing-niveauet, genoplader appa- ratet batteriet. I generatormodusen fungerer 230 V-strømkilden og batteriet som en fælles strøm- kilde. Hvis det sker, aflades batteriet. Generatormodusen kan frakobles manuelt via DSP-EM for at sikre, at batteriet ikke aflades.
SinePower Installation af apparatet 2: U0-fase (absorption) Nu begynder totrins-absorptionladeprocessen (U0-fase), hvor ladespændingen og varigheden afhænger af batteriets størrelse og type. Spændingen forbliver konstant, indtil den minimale ladestrøm (6 % af den indstillede strøm) eller den maksimale ladetid (10 timer) er nået. 3: U-fase (vedligeholdelse) U-fasen anvendes til at opretholde batterikapaciteten (100 %).
Página 236
Installation af apparatet SinePower Monteringsanvisninger Overhold følgende anvisninger, når monteringsstedet vælges: • Apparatet kan både monteres horisontalt og vertikalt. • Apparatet skal monteres på et sted, der er beskyttet mod fugt. • Apparatet må ikke monteres i omgivelser med antændelige materialer. •...
• Hold kablerne til jævnstrømstilslutningen så korte som muligt (<1 m). • Overhold det specificerede kabeltværsnit, og montér en kabelsikring (fig. 8 1, side 1) så tæt som muligt på batteriet i plus-ledningen (se tabel). Apparat Påkrævet kabeltværsnit Kabelsikring DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Tilslutning af apparatet SinePower Tilslutning af apparatet ADVARSEL! Kontrollér, at apparatet er frakoblet på hovedafbryderen, før jævns- trømsudgangsledningen tilsluttes. VIGTIGT! Sørg for, at du ikke bytter om på polerne. Forkert polaritet kan beska- dige apparatet. BEMÆRK Spænd møtrikkerne eller skruerne med et drejningsmoment på 15 Nm. Løse forbindelser kan medføre overophedning.
SinePower Før første brug ➤ Stil hovedafbryderen (fig. 2 1, side 1) på „OFF“. ➤ Sørg for, at tilslutningen for DSP-EM (fig. 2 10, side 1) ikke er belagt. ➤ Stil hovedafbryderen (fig. 2 1, side 1) på „REMO“. ➤ Tilslut den eksterne tænd/sluk-kontakt til klemmen med tilslutningskablet (fig.
Página 240
Før første brug SinePower Uden tilsluttet batterisensor ➤ Drej valgknappen, indtil tallet 8 vises. ➤ Tryk på valgknappen for at gemme værdien. ✓ Displayet viser servicekoden „S-12“. ➤ Drej valgknappen for at vælge batteritypen: – 0: Blysyre – 1: Gel –...
SinePower Anvendelse af apparatet ➤ Drej valgknappen for at vælge batteritypen: – 0: Blysyre – 1: Gel – 2: AGM – 3: eStore – 4: Kunde ➤ Tryk på valgknappen for at gemme den valgte værdi. ✓ Displayet viser servicekoden „S-13“. ➤...
Página 242
Anvendelse af apparatet SinePower 11.2 Driftsvisninger Den blå lysdiode (fig. 1 2, side 1) viser apparatets driftstilstand. Display Indgangsspænding Lyser konstant Normal drift Blinker langt, kort afbrydelse Apparat overophedet/overbelastning Blinker hurtigt Overspænding/underspænding Anden fejl Apparatet slukkes, hvis: • batterispæringen falder under 10,5 V (12 Vg-tilslutning) eller 21 V (24 Vg-tilslut- ning).
Página 243
• Vekselstrømsforsyningens spænding Bjælkediagram: Vekselstrømsforsyningens udgangseffekt Sikringsmenu Kun inverter-/laderdrift • Vekselstrømsforsyningens maksimalt til- ladte strøm Bjælkediagram: Ingen visning Bemærk: Denne værdi kan justeres (kapitlet „Ændring af vekselstrømsforsyningens maksi- malt tilladte strøm“ på side 244). Servicemenu Kun uddannet personale Servicevejledning: dometic.com/manuals...
Página 244
Anvendelse af apparatet SinePower Statusvisninger Symbol Menu Batteriet oplades Batteriet aflades Vekselstrømnettet er tilsluttet Inverteren er i drift Forbrugere kan tilsluttes Energibesparelsesmodus er frakoblet Laderen er i drift i natmodus Inverteren er frakoblet Forbrugerne forsynes via vekselstrømsforsyningen. Med batterisensor Lav batteriladning Navigation i menuen Navigér gennem menuerne på...
Página 245
SinePower Anvendelse af apparatet Den følgende illustration viser, hvordan du kan navigere i menuen: Batterimenu Belastningsmenu Vekselspænding Menu for vekselstrømsforsyning Sikringsmenu ➤ Tryk på valgknappen for at vise den næste værdi i den aktuelle menu (kapitlet „Menuer“ på side 241). Til-/frakobling af inverterfunktionen Hvis et eksternt vekselstrømsnet er tilsluttet, kan du beskytte batteriet ved at frakoble apparatets inverterfunktion.
Vedligeholdelse og rengøring af apparatet SinePower Ændring af vekselstrømsforsyningens maksimalt tilladte strøm Når apparatet fungerer i inverter-/laderdrift, kan den maksimalt tilladte strømforsy- ningsstrøm indstilles. Når apparatet er tilsluttet til vekselstrømsforsyningen, blinker den tidligere power- sharing-niveauværdi på DSP-EM’s display. ➤ Drej valgknappen for at scrolle gennem sikringsmenuen. ✓...
SinePower Udbedring af fejl Udbedring af fejl 13.1 Inverter ADVARSEL! Åbn ikke apparatet. Du udsætter dig selv for fare for elektrisk stød! BEMÆRK Hvis du har detaljerede spørgsmål om apparatets specifikationer, bedes du kontakte producenten (adresser på bagsiden af vejlednin- gen).
Página 248
Udbedring af fejl SinePower 13.2 DSP-EM Hvis systemet registrerer en fejl, frakobles det uafhængigt. Værktøjslinjen og display- linjen er skjult. Kilde Fejlkode Mulig årsag Mulig løsning E-01 Underspænding på Oplad batteriet. batteri E-02 Overbelastning på batteri Reducér indgangsspændingen. E-03 Overbelastning på Reducér den tilsluttede belastning.
SinePower Garanti Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler. Ved reparation eller krav om garanti skal du medsende følgende bilag: • En kopi af regningen med købsdato •...
Tekniske data SinePower Tekniske data Følgende tekniske data gælder for alle apparater: DSP1212C DSP2012C DSP1224C DSP2024C Artikel-nr. 9600002559 9600002561 9600002560 9600002562 Varmeafgivelse: Temperatur- og belastningsstyret ventilator Udenomstemperatur ved –20 °C til +60 °C drift: Udenomstemperatur for –30 °C til +70 °C opbevaring: Bypassrelæ:...
Página 251
SinePower Tekniske data Udgangsdata DSP1212C DSP2012C DSP1224C DSP2024C Udgangsspænding: 230/240 V ±3 % Frekvens (programmerbar): 50/60 Hz ±0,3 Hz Konstant udgangseffekt: 1200 VA 2000 VA 1200 VA 2000 VA Maksimal effekt i 2 s: 2400 VA 4000 VA 2400 VA...
Página 252
Tekniske data SinePower Overspændingsfrakobling Overspænding Overspændings- Apparat advarsel Frakobling Genstart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Underspændingsfrakobling Underspænding Underspændings- Apparat advarsel Frakobling Genstart DSP1212C, DSP2012C 11 V 10,5 V 12,5 V...
Página 253
9600002565 Forsyningsspænding: 9 – 35 Vg Effektforbrug I visningsmodus: 170 mA I standby-modus: 40 mA fig. f Mål: Godkendelse: For den aktuelle EU-overensstemmelseserklæring for dit apparat bedes du se den pågældende produktside på dometic.com eller kontakte producenten direkte (se bagsiden).
Página 254
SinePower Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning. Innehållsförteckning Förklaring av symboler ........253 Allmänna säkerhetsanvisningar .
SinePower Förklaring av symboler Förklaring av symboler FARA! Observera: Beaktas anvisningen ej leder det till dödsfara eller svåra skador. VARNING! Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.
Página 256
Allmänna säkerhetsanvisningar SinePower Allmänna säkerhetsanvisningar FARA! • Vid brand får endast brandsläckare användas som är avsedda för elek- triska apparater. VARNING! • Använd endast apparaten för angivna ändamål. • Den röda och svarta kontakten får aldrig komma i kontakt med varandra.
Página 257
SinePower Allmänna säkerhetsanvisningar • Förvara apparaten på en torr och sval plats. Säkerhet vid montering av apparaten FARA! • Montera inte apparaten i områden där det finns risk för gas- eller dammexplosion. AKTA! • Se till att apparaten står säkert och stabilt. Produkten måste ställas upp och fästas så...
Página 258
Allmänna säkerhetsanvisningar SinePower OBSERVERA! • Använd tomma rör eller kabelkanaler om kablarna dras genom plåt- väggar eller andra väggar med vassa kanter. • Lägg inte 230 V-nätledningen och 12 V-likströmsledningen i samma kabelkanal (tomt rör). • Lägg inte kablarna löst eller med skarpa böjar. •...
SinePower Leveransomfattning Leveransomfattning Nr på Beteckning bild 1 Sinusväxelriktare med inbyggd batteriladdare DSP-EM Anslutningskabel DSP-EM – Bruksanvisning Tillbehör Beteckning Art.nr Batterisensor MCA-HS1 9600000101 Målgrupp Elinstallationen (kapitel ”Ansluta apparaten” på sidan 265) får endast utföras av behörig elektriker som har kännedom om de bestämmelser och standarder som gäl- ler i det land där apparaten installeras resp.
Med hjälp av apparater med inbyggd batteriladdare omvandlas direktström till en 230 – 240 V växelspänning på 50 eller 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Med hjälp av de här apparaterna kan man dessutom ladda de nedanstående batte- rierna: •...
Página 261
SinePower Teknisk beskrivning • Generatorns funktion (nätspänningens funktion): apparaten har stöd för 230 V- nätspänning och försörjs dessutom med energi från ett batteri (vanlig strömkälla) Den låga vikten och det kompakta utförandet gör att modellerna enkelt kan monteras i husbilar, nyttofordon, motor- och segelbåtar. Utgångsspänningen motsvarar hushållsspänningen ur normala uttag (ren sinusspän- ning THD <...
Página 262
Teknisk beskrivning SinePower Apparaten används tillsammans med den nedanstående nätverkskonfigurationen: • TN-nätverk (bild i): Nolledaren för växelströmsutgången är jordad. Vid apparatens växelströms- utgång måste man installera en säkerhetsbrytare (RCD). När man använder mjukstart kan man ansluta laster med hög startström. Det är enkelt att styra apparaten med hjälp av DSP-EM.
Página 263
SinePower Teknisk beskrivning Reglage DSP-EM Position Beskrivning Förklaring på bild 3 Valknapp Vrid: Navigera i menyer eller ändra värden Tryck: Välja menyalternativ eller värden Inaktiverar växelriktarfunktionen och således strömförsörjningen från batteriet till 230 V-för- brukarna. Förbrukarna tillförs endast ström via ett extern växelströmsnät och batteriet laddas inte ur via växelriktaren.
Página 264
Teknisk beskrivning SinePower Exempel (värdena är endast avsedda som exempel): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V ANVISNING Observera att man med hjälp av apparaten endast kan mäta den ström som strömmar genom apparaten. Om man ansluter flera förbrukare efter varandra, t.ex.
Página 265
SinePower Teknisk beskrivning Exempel (värdena är endast avsedda som exempel): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Batteriladdningsfunktion ANVISNING Om det finns en ansluten batterisensor (tillbehör) justerar apparaten spänning enligt de uppmätta värdena. Detta är endast möjligt om batterisensorn konfigureras tillsammans med DSP-EM.
Montera apparaten SinePower 4: 12-dygns konditionering Var tolfte dag kopplar batteriladdaren tillbaka till fas3 under 85 minuter för att akti- vera batteriet. På så sätt undviks tröghetsfenomen, som t.ex. sulfatering. Montera apparaten Verktyg För elanslutningen krävs följande verktyg: • Likströmsanslutning: två flexibla anslutningskablar Ta reda på...
SinePower Ansluta apparaten • Om omgivningstemperaturen är högre än 40 °C (vilket kan vara fallet i maskin- eller pannrum ), kan det hända att apparaten stängs av trots att den anslutna las- ten ligger under märklasten (reducering). • Montera apparaten på en jämn och stabil yta. OBSERVERA! Innan borrningar görs: Kontrollera att inga elkablar eller andra delar kan skadas genom borrning, sågning eller filning.
Página 268
SinePower • Se till att kabelarean stämmer och sätt in en kabelsäkring (bild 8 1, sida 1) så nära batteriet som möjligt i pluskabeln (se tabell). Produkt Nödvändig kabelarea Kabelsäkring DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 269
SinePower Ansluta apparaten Ansluta extern brytare för påslagning och avstängning ANVISNING Använd kablar med en kabelarea på 0,25 – 0,75 mm². Följande kan användas som extern brytare: • extern brytare, spänningsförsörjning från apparaten: bild b A • styrenhet med relä- eller transistorkoppling (TR): bild b B •...
Före den första användningen SinePower Före den första användningen OBSERVERA! Om man ställer in felaktiga värden kan det hända att det uppstår felaktiga funktioner eller skada. Observera den tekniska datan om de anslutna apparaterna. ANVISNING Om du förlorar kontakten med strömkällan medan initialiseringen pågår måste man återställa apparaten till fabriksinställningarna (kapitel ”Åter- ställa apparaten till fabriksinställningar”...
Página 271
SinePower Före den första användningen ✓ På displayen visas felkoden ”S-16”. ➤ Vrid på valknappen för att ställa in underhållsspänningen (12,8 V till 14,3 V i steg om 0,1 V). ➤ Tryck på valknappen för att spara det valda värdet. ✓...
Använda apparaten SinePower Använda apparaten 11.1 Slå på vinkylaren ➤ Ställ apparatens huvudbrytare (bild 1 3, sida 1) på ”ON”-läget. För att stänga av, ställ på/av-knappen på ”OFF”. ➤ På apparaten genomförs nu ett självtest. ✓ Om självtestet slutförs utan problem lyser lysdioden blått (bild 1 2, sida 1). 11.2 Statusindikeringar Med hjälp av den blå...
Página 273
SinePower Använda apparaten 11.3 Använda DSP-EM Display Position Förklaring på bild d Menyer Statusdisplayer Här visas värden Här visas värden i form av ett stapeldiagram Menyer Symbol Meny Visade värden Batterimeny Med batterisensor • Tid tills batteriet är fulladdat • Strömflöde vid batteriet (uppmätt vid batteriet) •...
Página 274
Stapeldiagram: Ingen indikering Observera: Det är möjligt att justera det här värdet (kapitel ”Ändra växelströmsförsörj- ningens maximalt tillåtna ström” på sidan 274). Servicemeny Endast professionell personal Servicemanual: dometic.com/manuals Statusdisplayer Symbol Meny Batteriet laddas Batteriet laddas ur Växelström är ansluten Växelriktaren är i drift Det är möjligt att ansluta förbrukare...
Página 275
SinePower Använda apparaten Navigera i menyn För att navigera i menyerna: ➤ Vrid på valknappen (bild 3 1, sida 1) för att bläddra genom menysidorna. Det är möjligt att vrida valknappen i båda riktningarna. När man har kommit till den sista menyposten går displayen tillbaka till den första menyposten. ✓...
Skötsel och rengöring av apparaten SinePower Slå på och stänga av växelriktarens funktion Om det finns ett externt anslutet växelströmsnät kan man skydda batteriet genom att stänga av apparatens växelriktarfunktion. På så sätt försörjs förbrukarna endast via det externa nätet. ➤...
SinePower Felsökning Felsökning 13.1 Växelriktare VARNING! Öppna inte produkten. Risk för strömstötar. ANVISNING Om du har specifika frågor om specifikationerna för apparaten ska du kontakta tillverkaren (adresser finns på anvisningens baksida). Med hjälp av lysdioden (bild 2 2, sida 1) får man information om felet: Indikering Orsak Åtgärd...
Página 278
Felsökning SinePower 13.2 DSP-EM Om systemet upptäcker ett fel stängs det av oberoende av andra komponenter. Verktygslisten och displaylisten är dolda. Källa Felkod Möjlig orsak Möjlig lösning E-01 Underspänning för Ladda batteriet. batteriet E-02 Batteriet har för mycket Sänk ingångsspänningen. laddning E-03 Växelriktaren är...
➤ Lämna om möjligt förpackningsmaterialet till återvinning. När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. Tekniska data Den nedanstående tekniska datan kan tillämpas på samtliga apparater: DSP1212C DSP2012C DSP1224C DSP2024C Art.nr: 9600002559 9600002561 9600002560 9600002562 Värmeavledning:...
Página 280
Tekniska data SinePower Ingångsdata DSP1212C DSP2012C DSP1224C DSP2024C 12 V g 24 V g Nominell ingångsspänning: Inspänningsområde: 10 – 16,5 Vg 20 – 33 Vg Maximal ingångsström: 132 A 220 A 66 A 110 A Strömförbrukning, 1,5 A tomgång: Strömförbrukning, standby: <0,3 A...
Página 281
Kortslutning, överbelastning AC-ingång: 16 A-automatsäkring Temperatur: Avstängning Batteriets temperatur: extern batterisensor Överspänningsskydd Överspänning Överspänningsvar- Produkt ning Avstängning Omstart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Underspänningsskydd Underspänning Underspännings- Produkt varning Avstängning...
Página 282
Tekniska data SinePower Ingångsdata för laddning DSP1212C DSP2012C DSP1224C DSP2024C Nominell ingångsspänning: 230 Vw Inspänningsområde: 180 – 264 Vw Ingångsfrekvens: 50/60 Hz Intervall för ingångsfrekvens Vid 50 Hz: 47 – 53 Hz Vid 60 Hz: 57 – 63 Hz Märkström (vid 230 V):...
Página 283
DSP-EM Art.nr: 9600002565 Försörjningsspänning: 9 – 35 Vg Effektbehov I displayläge: 170 mA I standby-läge: 40 mA bild f Mått: Godkännande: Se respektive produktsida på dometic.com eller kontakta tillverkaren för aktuell EU- försäkran om överensstämmelse för din apparat (se baksida).
Página 284
SinePower Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruks- anvisningen videre også. Innholdsfortegnelse Symbolforklaring..........283 Generelle sikkerhetsregler .
SinePower Symbolforklaring Symbolforklaring FARE! Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører det til død eller alvorlig skade. ADVARSEL! Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade. PASS PÅ! Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.
Página 286
Generelle sikkerhetsregler SinePower Grunnleggende sikkerhet FARE! • Ved branntilfeller må det brukes et brannslukningsapparat som er egnet for elektriske apparater. ADVARSEL! • Bruk apparatet kun til sitt tiltenkte formål. • Pass på at den røde og den svarte klemmen aldri kommer i kontakt. •...
Página 287
SinePower Generelle sikkerhetsregler Sikkerhet ved montering av apparatet FARE! • Ikke monter apparatet på steder hvor det er fare for gass- eller støvek- splosjon. FORSIKTIG! • Pass på at apparatet står stødig. Apparatet må stå stødig og festes slik at det ikke kan velte eller falle ned.
Generelle sikkerhetsregler SinePower • Ikke legg 230 V nettledninger og 12 V likestrømsledningen sammen i den samme ledningskanalen. • Ikke legg ledningene løst eller med skarpe bøyer. • Fest kablene sikkert. • Ikke trekk i kablene. Sikkerhet ved bruk av apparatet FARE! Livsfare ved elektrisk støt •...
SinePower Leveringsomfang Leveringsomfang Nr. i fig. 1 Betegnelse Sinus vekselretter med integrert batterilader DSP-EM DSP-EM tilkoblingskabel – Bruksanvisning Tilbehør Betegnelse Art.nr. Batterisensor MCA-HS1 9600000101 Målgruppen for denne bruksanvisningen Elektrisk installasjon (kapittel «Koble til apparatet» på side 295) er ment for kvalifi- serte håndverkere som er kjent med gjeldende bestemmelser og normer i det landet hvor utstyret installeres og/eller brukes.
Apparatene med integrert batterilader omformer likestrøm til 230 – 240 V veksel- strømforsyning på 50 Hz eller 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C I tillegg kan apparatene lade følgende batterier: • Bly-startbatterier •...
Página 291
SinePower Teknisk beskrivelse • Generatorfunksjon (nettspenningsfunksjon): Apparatet støtter 230 V nettspen- ning ved å supplere med energi fra et batteri (felles strømkilde) Den lave vekten og den kompakte konstruksjonen gjør at dette apparatet enkelt kan monteres i bobiler, nyttekjøretøy eller motor- og seilbåter. Utgangsspenningen tilsvarer husholdningsspenningen fra stikkontakten (ren sinus- spenning, THD <3 %).
Página 292
Teknisk beskrivelse SinePower Apparatet drives i følgende nettverkskonfigurasjon: • TN-nettverk (fig. i): Nøytrallederen på vekselstrømutgangen er jordet. Det må være installert en jordfeilbryter ved vekselstrømutgangen på apparatet. Softstartfunksjonen muliggjør tilkobling av last med høy startstrøm. Apparatet kan enkelt kontrolleres ved hjelp av DSP-EM. Betjeningselementer på...
SinePower Teknisk beskrivelse DSP-EM betjeningselementer Posisjon i Beskrivelse Forklaring fig. 3 Valgknapp Dreie: Navigere i menyer eller endre verdier Trykke: Velge menyelementer eller verdier Deaktiverer vekselretterfunksjonen, og der- med strømforsyningen fra batteriet til 230 V- forbrukere. Forbrukerne forsynes uteluk- kende fra et eksternt vekselstrømnett, batte- riet lades ikke ut via vekselretteren.
Página 294
Teknisk beskrivelse SinePower Eksempel (verdiene er kun ment som illustrasjon): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V MERK Vær oppmerksom på at apparatet kun måler strømmen som flyter gjen- nom apparatet. Hvis du kobler flere forbrukere parallelt, f.eks. et kjøle- skap eller en separat lader, kan denne ekstra lasten føre til at sikringen utløses.
Página 295
SinePower Teknisk beskrivelse Eksempel (verdiene er kun ment som illustrasjon): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Batteriladefunksjon MERK Hvis en batterisensor (tilbehør) kobles til, regulerer apparat spennin- gen i henhold til de målte verdiene. For dette må...
Montere apparatet SinePower 4: 12 dagers kondisjonering Hver 12. dag kobles batteriladeren tilbake til fase 3 i 85 minutter for å friske opp bat- teriet. Det forhindrer eventuelle tretthetstegn som sulfatering. Montere apparatet Nødvendig verktøy For elektriske kontakter trenger du følgende hjelpemidler: •...
SinePower Koble til apparatet • Hvis omgivelsestemperaturen er over 40 °C (f.eks. i motor- eller oppvarmings- rom, eller i direkte sollys), kan apparatet slå seg av selv om den tilkoblede lasten er under merkelasten (nedrating). • Montasjeflaten må være plan og sterk nok. PASS PÅ! Før du borer noe som helst, må...
Página 298
SinePower • Overhold det spesifiserte kabeltverrsnittet og sett inn en kabelsikring (fig. 8 1, side 1) så nær batteriet i plussledningen som mulig (se tabell). Nødvendig Apparat Kabelsikring kabeltverrsnitt DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 299
SinePower Koble til apparatet Koble til ekstern bryter for inn- og utkobling MERK Bruk kabler med kabeltverrsnitt på 0,25 – 0,75 mm². Du kan bruke følgende som ekstern bryter: • Ekstern bryter, spenningstilførsel fra apparatet: fig. b A • Styreenhet med relé- eller transistorkobling (TR): fig. b B •...
Før første gangs bruk SinePower Før første gangs bruk PASS PÅ! Innstilling av feil verdier kan føre til funksjonsfeil og skader. Ta hensyn til de tekniske spesifikasjonene for tilkoblede enheter. MERK Hvis strømmen svikter under initialiseringen, må du tilbakestille appara- tet til fabrikkinnstillingene (kapittel «Tilbakestille apparatet til fabrikkinn- stillinger»...
Página 301
SinePower Før første gangs bruk ➤ Vri på valgknappen for å stille inn float-spenning (12,8 V til 14,3 V i trinn på 0,1 V). ➤ Trykk på valgknappen for å lagre den valgte verdien. ✓ DSP-EM slås av. Med tilkoblet batterisensor ➤...
Bruk av apparatet SinePower Bruk av apparatet 11.1 Slå på apparatet ➤ Sett hovedbryteren (fig. 1 3, side 1) på apparatet i stillingen «ON». For å slå av setter du av/på-bryteren på «OFF». ➤ Apparatet utfører en selvtest. ✓ Etter en vellykket selvtest lyser lysdiodene blått (fig. 1 2, side 1). 11.2 Varsellamper Den blå...
Página 303
SinePower Bruk av apparatet 11.3 Bruk av DSP-EM Display Posisjon i Forklaring fig. d Menyer Statusindikeringer Visning av verdier Visning av verdier som stolpediagram Menyer Symbol Meny Viste verdier Batterimeny Med batterisensor • Tid før batteriet er fulladet • Strøm på batteriet (målt ved batteriet) •...
Página 304
Stolpediagram: Ingen visning Merk: Denne verdien kan justeres (kapittel «Endre maksimalt tillatt strøm på vekselstrøm- forsyningen» på side 304). Servicemeny Kun for utdannet personale Serviceguide: dometic.com/manuals Statusindikeringer Symbol Meny Batteriet lades Batteriet utlades Vekselstrømnett er tilkoblet Vekselretteren er i drift Forbrukere kan kobles til Energisparemodus er slått av...
Página 305
SinePower Bruk av apparatet Bla i menyen Beveg deg gjennom menyene på følgende måte: ➤ Vri på valgknappen (fig. 3 1, side 1) for å bla gjennom sidene. Valgknappen kan vris i begge retninger. Når det siste menyelementet er nådd, går displayet tilbake til det første menyelementet.
Rengjøring og pleie av apparatet SinePower Slå vekselretterfunksjonen på/av Hvis et eksternt vekselstrømnett er tilkoblet, kan du beskytte batteriet ved å slå av vekselretterfunksjonen på apparatet. Da vil forbrukerne kun forsynes fra det eksterne nettet. ➤ Trykk på for å slå av vekselretterfunksjonen. ➤...
SinePower Feilretting Feilretting 13.1 Vekselretter ADVARSEL! Åpne aldri apparatet. Du kan få elektrisk støt! MERK Hvis du har detaljerte spørsmål om spesifikasjonene for apparatet, ta kontakt med produsenten (adresser på baksiden av bruksanvisnin- gen). LED-lampen (fig. 2 2, side 1) viser feilen: LED-visning Årsak Løsning...
Página 308
Feilretting SinePower 13.2 DSP-EM Hvis systemet registrerer en feil, slås det av uavhengig. Verktøylinjen og displayet skjules. Kilde Feilkode Mulig årsak Mulig løsning E-01 Underspenning på batte- Lad batteriet. riet E-02 Overbelastning på batte- Reduser inngangsspenningen. riet E-03 Overbelastning på vek- Reduser tilkoblet last.
SinePower Garanti Garanti Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produ- sentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler. Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon: •...
Tekniske spesifikasjoner SinePower Tekniske spesifikasjoner Følge tekniske spesifikasjoner gjelder for alle enheter: DSP1212C DSP2012C DSP1224C DSP2024C Art.nr.: 9600002559 9600002561 9600002560 9600002562 Varmeavledning: Temperatur- og lastregulert vifte Omgivelsestemperatur i –20 °C til +60 °C drift: Omgivelsestemperatur for –30 °C til +70 °C lagring: Forbikoblingsrelé:...
Página 311
SinePower Tekniske spesifikasjoner Utgangsspesifikasjoner DSP1212C DSP2012C DSP1224C DSP2024C Utgangsspenning: 230/240 V ±3 % Frekvens (programmerbar): 50/60 Hz ±0,3 Hz Kontinuerlig utgangseffekt: 1200 VA 2000 VA 1200 VA 2000 VA Toppeffekt i 2 s: 2400 VA 4000 VA 2400 VA 4000 VA...
Página 312
Tekniske spesifikasjoner SinePower Overspenningsvern Overspenning Overspennings- Apparat advarsel Utkobling Nystart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Underspenningsvern Underspenning Underspennings- Apparat advarsel Utkobling Nystart DSP1212C, DSP2012C 11 V 10,5 V 12,5 V...
Página 313
9600002565 Inngangsspenning: 9 – 35 Vg Effektforbruk I visningsmodus: 170 mA I standbymodus: 40 mA fig. f Mål: Sertifisering: For den gjeldende EU-samsvarserklæringen for din enhet, se den aktuelle produkt- siden på dometic.com eller kontakt produsenten direkte (se siste side).
Página 314
SinePower Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo Symbolien selitykset ......... . .313 Yleisiä...
SinePower Symbolien selitykset Symbolien selitykset VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. Yleisiä turvallisuusohjeita Perusturvallisuus Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa: •...
Página 316
Yleisiä turvallisuusohjeita SinePower Perusturvallisuus VAARA! • Käytä tulipalon sattuessa palonsammutinta, joka sopii sähkölaitteiden sammuttamiseen. VAROITUS! • Käytä laitetta ainoastaan sille määriteltyyn käyttötarkoitukseen. • Huolehdi siitä, että punaiset ja mustat liittimet eivät koskaan kosketa toisiaan. • Irrota laite verkosta: – ennen puhdistusta tai huoltoa –...
Página 317
SinePower Yleisiä turvallisuusohjeita • Säilytä laitetta kuivassa ja viileässä paikassa. Turvallisuus laitteen asentamisen yhteydessä VAARA! • Älä asenna laitetta paikkoihin, joissa on olemassa kaasu- tai pölyräjäh- dyksen vaara. HUOMIO! • Varmista, että laite on tukevasti paikallaan. Laite täytyy sijoittaa ja kiinnittää niin vakaasti, että se ei voi kaatua tai pudota.
Yleisiä turvallisuusohjeita SinePower HUOMAUTUS! • Käytä putkia tai läpivientiholkkeja, jos johtimia täytyy vetää peltiseinien tai muiden teräväreunaisten seinien läpi. • Älä aseta 230 V -verkkojohtoa ja 12 V -tasavirtajohdinta samaan joh- dinkanavaan (putkitus). • Johtoja ei saa jättää löysälle eikä vetää niin, että muodostuu terää tait- teita.
SinePower Toimituskokonaisuus Toimituskokonaisuus Kohde Kuvaus kuva 1 Siniaaltoinvertteri, jossa integroitu akkulaturi DSP-EM Liitäntäjohto DSP-EM – Käyttöohje Lisävarusteet Kuvaus Viitenumero Akkuanturi MCA-HS1 9600000101 Tämän käyttöohjeen kohderyhmä Sähköasennuksen (kap. ”Laitteen liittäminen” sivulla 325) saa suorittaa vain pätevä ammattilainen, joka tuntee laitteen asennus- ja/tai käyttömaassa voimassa olevat direktiivit ja normit.
Laitetta ei saa käyttää ajoneuvoissa, joiden akun plusnapa on yhdistetty runkoon. Integroidulla akkulaturilla varustetut laitteet muuntavat tasajännitteen 230 – 240 V:n vaihtojännitteeksi, jonka taajuus on 50 Hz tai 60 Hz. • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Lisäksi laitteilla voidaan ladata seuraavia akkuja: • Lyijy-käynnistysakut •...
Página 321
SinePower Tekninen kuvaus • Generaattoritoiminto (verkkojännitetoiminto): laite tukee 230 V:n verkkojänni- tettä täydentämällä sitä akusta saatavalla energialla (yhteinen voimanlähde). Keveytensä ja kompaktin rakenteensa ansiosta laite voidaan asentaa ongelmitta mat- kailuautoihin, hyötyajoneuvoihin sekä moottori- ja purjeveneisiin. Lähtöjännite vastaa kotitalouksien pistorasian jännitettä (puhdas sinimuotoinen jän- nite, THD <3 %).
Página 322
Tekninen kuvaus SinePower Pehmytkäynnistystoiminnon ansiosta on mahdollista liittää kuormia, joiden käynnis- tysteho on suuri. Laitetta on helppo hallita käyttäen DSP-EM:ää. Laitteen käyttölaitteet Kohta, Kuvaus Selitys kuva 2 Pääkytkin Kytkee laitteen päälle, pois tai käyttöön kau- ”ON/OFF/REMO.” kosäätimellä (lisävaruste) Tila-LED Katso kap. ”Tilailmaisimet” sivulla 330 Sulake Suojaa laitetta ylikuormitukselta.
SinePower Tekninen kuvaus DSP-EM:n käyttölaitteet Kohta, Kuvaus Selitys kuva 3 Valintapainike Kääntäminen: navigoi valikoissa tai muuttaa arvoja Painaminen: valitsee valikkoelementtejä tai arvoja Kytkee invertterin toiminnon pois päältä ja kat- kaisee siten virransyötön akusta 230 V:n säh- kölaitteisiin. Sähkölaitteet saavat virtaa ainoastaan ulkoisesta vaihtovirtaverkosta, akku ei purkaudu invertterin kautta.
Página 324
Tekninen kuvaus SinePower Esimerkki (arvot vain havainnollistamiseksi): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V OHJE Muista, että laite mittaa vain laitteen läpi kulkevan virran. Jos kytket lisää sähkölaitteita rinnakkain, esimerkiksi jääkaapin tai erillisen laturin, tämä lisäkuorma voi saada sulakkeen laukeamaan.
Página 325
SinePower Tekninen kuvaus Esimerkki (arvot vain havainnollistamiseksi): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Akkulaturitoiminto OHJE Jos akkuanturi (lisävaruste) on liitetty, laite sovittaa jännitteen mitattujen arvojen mukaisesti. Tätä varten akkuanturi täytyy konfiguroida DSP-EM:n avulla. Akkua ladataan IU0U-ominaiskäyrällä (kuva g). 1: I-vaihe (”bulkkilataus”) Latauksen alussa tyhjää...
Laitteen asentaminen SinePower 4: 12 päivän välein käynnistyvä hoitotoiminto Akun elvyttämiseksi akkulaturi kytkeytyy 12 päivän välein 85 min ajaksi takaisin vai- heeseen 3. Tällä estetään mahdolliset väsymisilmiöt kuten sulfatoituminen. Laitteen asentaminen Tarvittavat työkalut Sähköliitäntään tarvitaan seuraavia välineitä: • Tasavirtaliitäntä: kaksi joustavaa liitäntäjohtoa Vaadittavan halkaisijan löydät taulukosta, kap.
SinePower Laitteen liittäminen • Jos ympäristön lämpötila on yli 40 °C (esim. moottori- tai lämmitystila, suora aurin- gon säteily), laite saattaa kytkeytyä pois päältä, vaikka liitäntäteho on nimelliste- hoa vähäisempi (tehon alennus). • Asennuspinnan täytyy olla tasainen ja kyllin luja. HUOMAUTUS! Ennen kuin teet mitään reikiä, varmista, että...
Página 328
Laitteen liittäminen SinePower • Noudata tarvittavaa johdon poikkileikkausta ja asenna johtosulake (kuva 8 1, sivulla 1) plus-johtimeen mahdollisimman lähelle akkua (kts. taulukko). Vaadittu johdon Laite Johtosulake poikkileikkaus DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 329
SinePower Laitteen liittäminen Ulkoisen kytkimen liittäminen laitteen käynnistystä ja sammutusta varten OHJE Käytä johtoa, jonka poikkileikkaus on 0,25 – 0,75 mm². Voit käyttää seuraavia ulkoisena kytkimenä: • Ulkoinen kytkin, jännitesyöttö laitteesta: kuva b A • Ohjausyksikkö rele- ja transistorikytkennällä (TR): kuva b B •...
Ennen ensikäyttöä SinePower Ennen ensikäyttöä HUOMAUTUS! Väärien arvojen asettaminen voi aiheuttaa virhetoimintoja ja vaurioita. Huomaa liitettyjen laitteiden tekniset tiedot. OHJE Jos virransaanti katkeaa alustuksen aikana, laitteen tehdasasetukset täytyy palauttaa (kap. ”Laitteen tehdasasetusten palauttaminen” sivulla 330) ja alustus täytyy aloittaa alusta. Ennen kuin laitetta voidaan käyttää, se täytyy alustaa DSP-EM:ssä.
Laitteen käyttö SinePower ➤ Tallenna valitsemasi arvo painamalla valintanuppia. ✓ DSP-EM sammuu. Laitteen tehdasasetusten palauttaminen ➤ Kytke järjestelmä päälle. ✓ DSP-EM:n näyttöön ilmestyy numero ”1”. ➤ Kierrä valintanuppia, kunnes näytössä on numero 35. ✓ Näyttöön ilmestyy huoltokoodi ”S-35”. ➤ Palauta laitteen tehdasasetukset painamalla valintanuppia. Laitteen käyttö...
Página 333
SinePower Laitteen käyttö • Verkon tulossa on ylivirta. ➤ Kytke laite tässä tapauksessa pääkytkimellä (kuva 1 3, sivulla 1) pois päältä. ➤ Tarkasta, onko laitteen tuuletus riittävä ja ovatko tuuletinaukot ja tuuletusraot vapaina. ➤ Odota 5 – 10 min ja kytke laite jälleen päälle ilman liitettyä sähkölaitetta. 11.3 DSP-EM:n käyttö...
Página 334
• Vaihtovirtaverkon suurin sallittu virta Palkkinäyttö: ei näyttöä Huomautus: Tätä arvoa voidaan säätää (kap. ”Vaihtovirtaverkon suuriman sallitun virran säätäminen” sivulla 334). Huoltovalikko Vain ammattilaisille Huolto-opas: dometic.com/manuals Tilanäytöt Symboli Valikko Akkua ladataan Akkua puretaan Vaihtovirtaverkko liitettynä Invertteri on käytössä Sähkölaitteita voidaan liittää...
Página 335
SinePower Laitteen käyttö Valikossa liikkuminen Liiku valikoissa seuraavasti: ➤ Selaa valikkosivuja valintanuppia kiertämällä (kuva 3 1, sivulla 1). Valintanuppia voi kiertää molempiin suuntiin. Kun olet päässyt viimeiseen valik- kokohtaan, näyttö palaa takaisin ensimmäiseen valikkokohtaan. ✓ Valitun valikon symboli (kuva d 1, sivulla 2) näkyy näytössä. ✓...
Laitteen puhdistus ja hoito SinePower Invertteritoiminnon kytkeminen päälle ja pois Jos ulkoinen vaihtovirtaverkko on liitettynä, voit suojella akkua sammuttamalla lait- teen invertteritoiminnon. Sähkölaitteet saavat virtaa tällöin vain ulkoisesta verkosta. ➤ Sammuta invertteritoiminto painamalla kohtaa ➤ Kytke invertteritoiminto uudelleen päälle painamalla kohtaa Näytön kytkeminen päälle Näyttö...
SinePower Vianetsintä Vianetsintä 13.1 Vaihtosuuntaaja VAROITUS! Älä avaa laitetta. Siitä aiheutuu sinulle sähköiskuvaara. OHJE Jos sinulla on yksityiskohtaista kysyttävää laitteen tiedoista, ota yhteyttä valmistajaan (yhteystiedot käyttöohjeen lopussa). LED (kuva 2 2, sivulla 1) näyttää vian: Ilmoitus Korjaus LED-näytössä Nopea vilkahdus Tulojännite on liian Tarkista tulojännite ja pienennä...
Página 338
Vianetsintä SinePower 13.2 DSP-EM Jos järjestelmä havaitsee virheen, se kytkeytyy itsestään pois päältä. Kuvakelista ja näyttöpalkki piilotetaan. Virhe- Lähde Mahdollinen syy Mahdollinen ratkaisu koodi E-01 Akun alijännite Lataa akku. E-02 Akun ylijännite Vähennä tulojännitettä. E-03 Invertterin ylikuormitus Vähennä liitettyä kuormaa. E-04 –...
SinePower Takuu Takuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat: • kopio ostolaskusta, jossa näkyy ostopäivä, • valitusperuste tai vikakuvaus. Hävittäminen ➤...
Tekniset tiedot SinePower Tekniset tiedot Seuraavat tekniset tiedot koskevat kaikkia laitteita: DSP1212C DSP2012C DSP1224C DSP2024C Tuotenumero: 9600002559 9600002561 9600002560 9600002562 Lämmönpoisto: lämpötila- ja kuormaohjattu tuuletin Ympäristön lämpötila –20 °C...+60 °C käytettäessä: Ympäristön lämpötila –30 °C...+70 °C varastoitaessa: Siltausrele: 16 A/250 Vw Siltauskyktentä...
Página 341
SinePower Tekniset tiedot Lähdön tiedot DSP1212C DSP2012C DSP1224C DSP2024C Lähtöjännite: 230/240 V ±3 % Taajuus (ohjelmoitavissa): 50/60 Hz ±0,3 Hz Jatkuva lähtöteho: 1200 VA 2000 VA 1200 VA 2000 VA Huipputeho 2 s ajan: 2400 VA 4000 VA 2400 VA 4000 VA Invertterin suurin lähtövirta:...
Página 342
Tekniset tiedot SinePower Ylijännitesuoja Ylijännite Laite Ylijännitevaroitus Uudelleenkäynnis- Katkaisu DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Alijännitesuoja Alijännite Laite Alijännitevaroitus Uudelleenkäynnis- Katkaisu DSP1212C, DSP2012C 11 V 10,5 V 12,5 V DSP1224C, DSP2024C...
Página 343
–1,5 V...+0,5 V kompensointialue: DSP-EM DSP-EM Tuotenumero: 9600002565 Syöttöjännite: 9 – 35 Vg Tehonkulutus Näyttötilassa: 170 mA Valmiustilassa: 40 mA kuva f Mitat: Hyväksyntä: Laitteesi nykyisen EU-vaatimustenmukaisuusvakuutuksen löydät vastaavalta tuotesi- vulta osoitteesta dometic.com tai saat sen suoraan valmistajalta (katso takasivua).
Página 344
SinePower Прочтите данную инструкцию перед монтажом и вводом в эксплуата- цию и сохраните ее. В случае передачи продукта передайте инструк- цию следующему пользователю. Оглавление Пояснение к символам ........343 Общие...
SinePower Пояснение к символам Пояснение к символам ОПАСНОСТЬ! Указания по технике безопасности: Несоблюдение ведет к смертельному исходу или тяжелым травмам. ПРЕДУПРЕЖДЕНИЕ! Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам. ВНИМАНИЕ! Несоблюдение может привести к повреждениям и нарушить работу продукта.
Página 346
Общие указания по технике безопасности SinePower Основные указания по технике безопасности ОПАСНОСТЬ! • В случае пожара используйте огнетушитель, пригодный для туше- ния электрооборудования. ПРЕДУПРЕЖДЕНИЕ! • Используйте устройство только по назначению. • Не допускайте контакта между красными и черными клеммами. • Отсоединяйте устройство от сети: –...
Página 347
SinePower Общие указания по технике безопасности • Следите за тем, чтобы другие предметы не могли вызвать короткое замыкание на контактах прибора. • Не вытаскивайте вилку из розетки за питающий кабель. • Храните прибор в сухом, прохладном месте. Техника безопасности при монтаже прибора ОПАСНОСТЬ! •...
Página 348
Общие указания по технике безопасности SinePower • Убедитесь, что используются провода с достаточным поперечным сечением. • Прокладывайте провода так, чтобы исключить их повреждение две- рями или капотом. Сдавленные кабели могут стать источником серьезных травм. ОСТОРОЖНО! • Прокладывайте провода так, чтобы исключить возможность повреж- дения...
SinePower Комплект поставки ОСТОРОЖНО! • Не эксплуатируйте прибор – в условиях высокой влажности и повышенного содержания соли, – вблизи источников агрессивных паров, – вблизи горючих материалов, – во взрывоопасных зонах. • Перед включением убедитесь, что питающий кабель и штекер сухие. •...
в которых положительный полюс батареи соединен с рамой. Устройства со встроенным аккумулятором преобразуются постоянный ток в переменный 230 – 240 В с частотой 50 или 60 Гц: • 12 Вg: DSP1212C, DSP2012C • 24 Вg: DSP1224C, DSP2024C Кроме того, устройства могут заряжать следующие виды аккумуляторов: •...
Техническое описание Техническое описание Устройства можно использовать везде, где имеется подключение к источнику постоянного тока: • 12 Вg: DSP1212C, DSP2012C • 24 Вg: DSP1224C, DSP2024C Устройство может быть использоваться: • в качестве синусоидального инвертора: прибор генерирует чистое выходное напряжение 230 В...
Página 352
Техническое описание SinePower Устройство имеет различные защитные механизмы. • Защита от повышенного напряжения: Устройство отключается, если величина напряжения подключенного источника постоянного тока превышает значение отключения. Оно включается, как только напряжение достигает зна- чения перезапуска. • Защита от пониженного напряжения: Устройство отключается, если величина...
Página 353
SinePower Техническое описание Элементы управления устройством Позиция Описание Пояснение на рис. 2 Главный выключатель Включает и выключает устройство и пере- «ON/OFF/REMO» ключает его на управление с пульта дистан- ционного управления (принадлежность) Светодиодный индикатор См. гл. «Индикация состояния» на стр. 362 состояния...
Техническое описание SinePower Элементы управления DSP-EM Позиция Описание Пояснение на рис. 3 Переключатель Повернуть: навигация по страницам меню или изменение величины Нажать: выбор элемента меню или вели- чины Отключение функции инвертора и подачи энергии потребителям 230 В от аккумуля- тора. Потребители питаются исключи- тельно...
Página 355
SinePower Техническое описание Пример (значения величин приведены исключительно для примера): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V УКАЗАНИЕ Необходимо учитывать, что устройство измеряет только ток, протека- ющий через устройство. Если параллельно подключены другие потребители, например, холодильник...
Página 356
Техническое описание SinePower Если напряжения или емкости аккумулятора недостаточно для обеспечения энер- гией электрической сети, устройство отключается от сети и инвертор пытается работать в автономном режиме. Пример (значения величин приведены исключительно для примера): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Функция...
SinePower Установка устройства 3: U-фаза (поддержание) U-фаза служит для поддержания емкости батареи (100 %). Источником энергии подключенных потребителей постоянного тока служит устройство. Если требуемая мощность превышает емкость устройства, дополни- тельная энергия берется от аккумулятора. В таком случае аккумулятор отдает энергию до тех пор, пока устройство не вернется в фазу I и не начнет заряжать аккумулятор.
Установка устройства SinePower Инструкции по монтажу При выборе места монтажа учитывайте следующее: • Устройство может быть установлено как горизонтально, так и вертикально. • Устройство необходимо установить в защищенном от влаги месте. • Запрещается устанавливать устройство вблизи легко воспламеняющихся материалов. • Запрещается устанавливать устройство в запыленной атмосфере. •...
• Используйте кабель требуемого поперечного сечения; установите кабель- ный предохранитель (рис. 8 1, стр. 1) на положительный провод как можно ближе к аккумулятору (см. таблицу). Требуемое поперечное Кабельный Устройство сечение кабеля предохранитель DSP1212C 25 мм² >200 A DSP1224C 16 мм² >100 A DSP2012C 50 мм²...
Página 360
Подключение устройства SinePower Подключение устройства ПРЕДУПРЕЖДЕНИЕ! Прежде чем присоединить кабель к выходу переменного тока, убедитесь, что устройство выключено главным выключателем. ВНИМАНИЕ! Убедитесь в правильной полярности. Неправильное подключение к полюсам может вызвать повреждение устройства. УКАЗАНИЕ Затяните винты или гайки с моментом затяжки не более 15 Нм. Ослабленные...
Página 361
SinePower Подключение устройства • как внешний выключатель с электропитанием от аккумулятора (BAT) автомо- биля: рис. b C • как внешний выключатель с собственным электропитанием (DC POWER), например, от зажигания: рис. b D ➤ Установите главный выключатель (рис. 2 1, стр. 1) в положение «ON». ➤...
Перед первым использованием SinePower Перед первым использованием ВНИМАНИЕ! Использование неправильных значений может привести к неправильной работе и вызвать повреждение устройства. Соблюдайте характеристики, указанные в паспорте подключенного устройства. УКАЗАНИЕ При утере соединения с источником питания в ходе инициализации необходимо выполнить сброс и восстановить заводские настройки устройства...
Página 363
SinePower Перед первым использованием ✓ На дисплее отображается сервисный код «S-15». ➤ Поверните переключатель, чтобы задать напряжение основной зарядки/ поглощения (от 13,5 до 15,0 В, шаг 0,1 В). ➤ Нажмите кнопку переключателя, чтобы сохранить выбранное значение. ✓ На дисплее отображается сервисный код «S-16». ➤...
Использование устройства SinePower Сброс устройства и восстановление заводских настроек ➤ Включите систему. ✓ На дисплее DSP-EM появится цифра «1». ➤ Переведите переключатель в положение, в котором на дисплее отобража- ется цифра 35. ✓ На дисплее отображается сервисный код «S-35». ➤ Нажмите кнопку переключателя, чтобы выполнить сброс устройства. Использование...
Página 365
SinePower Использование устройства • напряжение аккумулятора превышает 16,5 В (подключение 12 Вg) или 33 В (подключение 24 Вg); • устройство перегружено; • устройство перегрето; • на входе электрической сети имеется перегрузка по току. ➤ Во всех этих случаях выключите устройство главным выключателем (рис.
Página 366
зарядного устройства • Максимально допустимый ток источника переменного тока График: не выводится Примечание. Это значение может быть изменено (гл. «Изменение значение макси- мально допустимого тока источника переменного тока» на стр. 367). Сервисное меню Только для специалистов Инструкция по сервисному обслуживанию: dometic.com/manuals...
Página 367
SinePower Использование устройства Индикация состояний Символ Меню Аккумулятор заряжается Аккумулятор разряжается Подключена сеть переменного тока Работает инвертор Возможно подключение потребителей Энергосберегающий режим отключен Зарядное устройство работает в ночном режиме Инвертор выключен Потребители получают энергию через источник переменного тока. При наличии датчика аккумулятора Низкий...
Página 368
Использование устройства SinePower На рисунке ниже показан принцип навигации в меню: Меню аккумулятора Меню нагрузки Переменное напряжение Меню источника переменного тока Меню предохранителя ➤ Нажмите на кнопку переключателя, чтобы в текущем меню перейти к следующему значению (гл. «Меню» на стр. 364). Включение...
SinePower Очистка и уход за устройством Изменение значение максимально допустимого тока источника переменного тока Для устройства, работающего в режиме инвертора/зарядного устройства, можно задать максимальное значение потребляемого тока. Если устройство подключено к источнику переменного тока, на дисплее DSP-EM мигает значение предыдущего уровня разделения питания. ➤...
Página 370
Устранение неисправностей SinePower УКАЗАНИЕ При наличии вопросов, касающихся характеристик устройства, просим обращаться к производителю (адреса указаны с обратной стороны руководства по эксплуатации). Сигналы светодиодного индикатора (рис. 2 2, стр. 1), сообщающие об ошибке: Светодиодный Причина Устранение индикатор Частое мигание Слишком высокое вход- Проверьте...
Página 371
SinePower Устранение неисправностей Код неис- Источник Возможная причина Устранение правности E-01 Низкое напряжение Зарядить аккумулятор. аккумулятора E-02 Перегрузка аккумуля- Уменьшить входное напряжение. тора E-03 Перегрузка инвертора Уменьшить нагрузку. E-04 – E-05 Перегрев устройства Обеспечить достаточную подачу воздуха на устройство. E-06 Ошибка...
Гарантия SinePower Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы: •...
SinePower Технические характеристики Технические характеристики Следующие технические характеристики относятся ко всем моделям устройств: DSP1212C DSP2012C DSP1224C DSP2024C Арт. №: 9600002559 9600002561 9600002560 9600002562 Отвод тепла: вентилятор с контролем по температуре и нагрузке Температура окружающей от –20 °C до +60 °C среды...
Página 374
Технические характеристики SinePower Выходные характеристики DSP1212C DSP2012C DSP1224C DSP2024C Выходное напряжение: 230/240 В ±3 % Частота 50/60 Гц ±0,3 Гц (программируемая): Постоянная выходная 1200 ВА 2000 ВА 1200 ВА 2000 ВА мощность: Пиковая мощность 2400 ВА 4000 ВА 2400 ВА...
Página 375
SinePower Технические характеристики Защита от повышенного напряжения Предупреждение Перенапряжение Устройство о повышенном Отключение Перезапуск напряжении DSP1212C, DSP2012C 16 В 16,5 В 15,5 В DSP1224C, DSP2024C 32 В 33 В 31 В Защита от низкого напряжения Предупреждение Низкое напряжение Устройство о низком...
Página 376
Потребляемая мощность В режиме индикации: 170 мА В режиме ожидания: 40 мА рис. f Размеры: Сертификат: Копию действующей декларации соответствия стандартам ЕС на устройство можно получить на странице соответствующего изделия на сайте dometic.com или у производителя (см. информацию на обороте).
Página 377
SinePower Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy. Spis treści Objaśnienie symboli ......... . 376 Ogólne wskazówki bezpieczeństwa .
Objaśnienie symboli SinePower Objaśnienie symboli NIEBEZPIECZEŃSTWO! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała. OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu. WSKAZÓWKA Informacje uzupełniające dot.
Página 379
SinePower Ogólne wskazówki bezpieczeństwa Podstawowe zasady bezpieczeństwa NIEBEZPIECZEŃSTWO! • W przypadku pożaru należy użyć gaśnicy odpowiedniej do gaszenia urządzeń elektrycznych. OSTRZEŻENIE! • Urządzenie należy wykorzystywać wyłącznie zgodnie z jego przezna- czeniem. • Należy także pamiętać, aby nigdy nie dotykać czerwonego oraz czar- nego zacisku.
Página 380
Ogólne wskazówki bezpieczeństwa SinePower UWAGA! • Przed uruchomieniem należy porównać dane dotyczące napięcia na tabliczce znamionowej z dostępnym źródłem zasilania. • Należy zwrócić uwagę na to, aby inne przedmioty nie mogły spowo- dować zwarcia przy stykach urządzenia. • Wtyczki nie wolno nigdy wyciągać z gniazdka, ciągnąc za kabel przy- łączeniowy.
SinePower Ogólne wskazówki bezpieczeństwa OSTRZEŻENIE! • Należy zawsze używać uziemionych gniazd sieciowych, zabezpieczo- nych bezpiecznikiem różnicowoprądowym. • Należy zwrócić uwagę na wystarczający przekrój przewodu. • Przewody należy układać tak, by uniknąć ich uszkodzenia przez drzwi lub maskę silnika. Zmiażdżone kable mogą spowodować obrażenia zagrażające życiu. OSTROŻNIE! •...
W zestawie SinePower • Przed uruchomieniem urządzenia należy sprawdzić, czy przewód zasilający i wtyczka są suche. • Przed przystąpieniem do prac przy urządzeniu należy zawsze odłą- czać je od zasilania. • Po zadziałaniu bezpiecznika części urządzenia mogą pozostawać pod napięciem. •...
Urządzenia z wbudowaną ładowarką akumulatora przekształcają prąd stały na zasila- nie 230 – 240 V AC 50 Hz lub 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Ponadto urządzenia mogą ładować następujące akumulatory: •...
Página 384
Opis techniczny SinePower • Podział mocy: urządzenie zasila podłączone odbiorniki napięciem 230 V i jednocześnie ładuje akumulator • Funkcja generatora (funkcja napięcia z sieci): urządzenie działa z napięciem z sieci 230 V, dostarczając do niego energię z akumulatora (wspólne źródło zasi- lania) Dzięki niewielkiej masie oraz zwartej konstrukcji urządzenie to można bez proble- mów zamontować...
Página 385
SinePower Opis techniczny • Zabezpieczenie przeciążeniowe i zwarciowe: dioda LED na urządzeniu sygnalizuje usterkę pracy, jeżeli podłączone obciążenie jest za duże lub nastą- piło zwarcie. WSKAZÓWKA Poszczególne wartości przełączające są podane w rozdz. „Dane tech- niczne” na stronie 401. Urządzenie jest użytkowane w następującej konfiguracji sieciowej: •...
Página 386
Opis techniczny SinePower Podłączenia Pozycja na Opis rys. 2 Gniazdo AC PG Gniazdo AC PG Zacisk uziemienia (uziemienie nadwozia pojazdu) Biegun dodatni Biegun ujemny Połączenia CI/LIN BUS (LNA) Czujnik akumulatora lub połączenie czujnika temperatury Połączenie DSP-EM (LNB) Połączenie przełącznika zdalnego Wentylator Elementy obsługowe DSP-EM Pozycja na...
SinePower Opis techniczny Opis funkcji Urządzenie obsługuje funkcje opisane poniżej. Funkcja podziału mocy Jeżeli obciążenie z podłączonego odbiornika i prąd ładowania akumulatora są wyż- sze niż podłączone źródło zasilania 230 V, w normalnym przypadku bezpiecznik lub źródła zasilania przepaliłoby się. W trybie podziału mocy urządzenie zmniejsza prąd ładowania akumulatora, co powoduje zwiększenie mocy dostępnej dla podłączo- nych odbiorników.
Página 388
Opis techniczny SinePower Funkcja generatora (zasilanie zewnętrzne) UWAGA! W przypadku funkcji generatora należy przestrzegać norm stosowanych w danym kraju. Jeżeli prąd obciążenia jest wyższy niż bezpiecznik podłączonego źródła zasilania 230 V, w normalnej sytuacji bezpiecznik przepaliłby się. Funkcja generatora umożli- wia doprowadzenie przez urządzenie dodatkowego zasilania, które pobiera z akumulatora.
Página 389
SinePower Opis techniczny Funkcja ładowania akumulatora WSKAZÓWKA Jeżeli czujnik akumulatora (akcesoria) jest podłączony, urządzenie reguluje napięcie odpowiednio do zmierzonych wartości. W tym celu czujnik akumulatora należy skonfigurować z DSP-EM. Akumulator ładuje się z charakterystyką IU0U (rys. g). 1: Faza I (Bulk) Na początku operacji ładowania pusty akumulator zostanie załadowany prądem sta- łym (100 % prądu ładowania), aż...
Mocowanie urządzenia SinePower Mocowanie urządzenia Wymagane narzędzia Do podłączenia elektrycznego potrzebne są następujące narzędzia: • Połączenie prądu stałego: dwa elastyczne kable przyłączeniowe Wymagany przekrój jest podany w tabeli w rozdziale rozdz. „Mocowanie urzą- dzenia” na stronie 388. • Połączenie prądu przemiennego: dwa kable 3-fazowe (wejście i wyjście) •...
SinePower Podłączanie urządzenia UWAGA! Przed wierceniem jakichkolwiek otworów należy się upewnić, czy żadne przewody elektryczne ani inne części pojazdu nie mogą zostać uszkodzone przez wiercenie, piłowanie i szpachlowanie. Montaż urządzenia ➤ Zamontować urządzenie tak jak pokazano (rys. 5). Montaż DSP-EM ➤...
Página 392
• Należy zastosować kabel o wymaganym przekroju i zainstalować bezpiecznik kablowy (rys. 8 1, strona 1) na przewodzie plusowym jak najbliżej akumulatora (patrz tabela). Wymagany przekrój Urządzenie Bezpiecznik kabla kabla DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 393
SinePower Podłączanie urządzenia Podłączanie zewnętrznego przełącznika do włączania i wyłączania urządzenia WSKAZÓWKA W tym celu należy użyć kabla o przekroju 0,25 – 0,75 mm². Funkcję przełącznika zewnętrznego mogą pełnić: • przełącznik zewnętrzny, zasilanie elektryczne z urządzenia: rys. b A • Jednostka sterująca z okablowaniem przekaźnika lub tranzystora (TR): rys. b B •...
Przed pierwszym użyciem SinePower Przed pierwszym użyciem UWAGA! Ustawienie nieprawidłowych wartości może spowodować nieprawi- dłowe działanie i uszkodzenia. Zapisać dane techniczne podłączonych urządzeń. WSKAZÓWKA Jeżeli podczas uruchamiania utracone zostanie zasilanie, należy zreseto- wać urządzenie do ustawień fabrycznych (rozdz. „Resetowanie urządze- nia do ustawień...
Página 395
SinePower Przed pierwszym użyciem ✓ Na wyświetlaczu pojawia się kod serwisowy „S-16”. ➤ Obrócić przełącznik wyboru, aby ustawić napięcie podtrzymujące (od 12,8 V do 14,3 V w krokach co 0,1 V). ➤ Nacisnąć przycisk wyboru, aby zapamiętać wybraną wartość. ✓ DSP-EM wyłącza się. Z podłączonym czujnikiem akumulatorowym ➤...
Eksploatacja urządzenia SinePower Eksploatacja urządzenia 11.1 Włączanie urządzenia ➤ Wyłącznik główny urządzenia (rys. 1 3, strona 1) ustawić w pozycji „WŁ”. Aby wyłączyć, należy ustawić przełącznik wł./wył. w pozycji „WYŁ”. ➤ Urządzenie wykonuje autotest. ✓ Po prawidłowym zakończeniu autotestu dioda LED świeci w kolorze niebieskim (rys.
Página 397
SinePower Eksploatacja urządzenia 11.3 Stosowanie DSP-EM Wyświetlacz Pozycja na Objaśnienie rys. d Menu Wyświetlanie statusu Wyświetlanie wartości Wyświetlanie wartości jako wykres kolumnowy Menu Symbol Menu Wyświetlane wartości Menu akumulatora Z czujnikiem akumulatora • Czas do całkowitego naładowania aku- mulatora • Przepływ prądu w akumulatorze (zmie- rzony w akumulatorze) •...
Página 398
Uwaga: Tę wartość można regulować (rozdz. „Zmiana maksymalnie dozwolonego natężenia zasilania prądem przemiennym” na stronie 398). Menu serwisowe Tylko wykwalifikowany personel Instrukcje serwisowe: dometic.com/manuals Wyświetlanie statusu Symbol Menu Akumulator jest ładowany Akumulator jest rozładowywany Sieć prądu przemiennego jest zasilana prądem przemiennym Przetwornica pracuje Można podłączyć...
Página 399
SinePower Eksploatacja urządzenia Poruszanie się w menu W menu należy się poruszać w następujący sposób: ➤ Obrócić przycisk wyboru (rys. 3 1, strona 1), aby przewijać przez strony menu. Przycisk wyboru można obracać w obydwu kierunkach. Po dojściu do ostatniej pozycji menu wyświetlacz wraca do pierwszej pozycji menu.
Czyszczenie i pielęgnacja urządzenia SinePower ➤ Nacisnąć ponownie, aby włączyć funkcję przetwornicy. Włączanie wyświetlacza Wyświetlacz wyłącza się po ustalonym czasie. ➤ Nacisnąć przycisk wyboru , aby podświetlić wyświetlacz. Zmiana maksymalnie dozwolonego natężenia zasilania prądem przemiennym Jeżeli urządzenie działa w trybie przetwornicy/ładowarki, można ustawić maksymal- nie dozwolony prąd zasilania.
SinePower Usuwanie usterek Usuwanie usterek 13.1 Przetwornica OSTRZEŻENIE! Nie wolno otwierać urządzenia. W ten sposób użytkownik naraziłby się na niebezpieczeństwo porażenia prądem elektrycznym. WSKAZÓWKA W przypadku szczegółowych pytań na temat specyfikacji urządzenia prosimy skontaktować się z producentem (adresy na okładce instrukcji obsługi).
Página 402
Usuwanie usterek SinePower 13.2 DSP-EM Jeżeli system wykryje błąd, wyłączy się niezależnie. Pasek zadań i pasek wyświetlacza są ukryte. Źródło Możliwa przyczyna Możliwe rozwiązanie usterki E-01 Podnapięcie akumulatora Naładować akumulator. E-02 Przeciążenie akumulatora Zmniejszyć napięcie wyjściowe. E-03 Przeciążenie przetwor- Zmniejszyć moc podłączonych nicy odbiorników.
Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji. Dane techniczne Poniższe dane techniczne dotyczą wszystkich urządzeń: DSP1212C DSP2012C DSP1224C DSP2024C Nr produktu: 9600002559 9600002561 9600002560 9600002562 Odprowadzanie ciepła:...
Página 404
Dane techniczne SinePower Parametry wejściowe DSP1212C DSP2012C DSP1224C DSP2024C 12 V g 24 V g Znamionowe napięcie wejściowe: Zakres napięcia 10 – 16,5 Vg 20 – 33 Vg zasilającego: Maksymalny prąd 132 A 220 A 66 A 110 A wejściowy: Pobór prądu bez...
Página 405
Temperatura: Wyłączenie Temperatura akumulatora: zewnętrzny czujnika akumulatora Ochrona przed nadnapięciem Przepięcie Ostrzeżenie Urządzenie Ponowne przepięciowe Wyłączenie uruchomienie DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Ochrona przed podnapięciem Podnapięcie Ostrzeżenie o Urządzenie Ponowne podnapięciu...
Página 407
9 – 35 Vg Pobór mocy W trybie wyświetlania: 170 mA W trybie czuwania: 40 mA rys. f Wymiary: Atest: Deklarację zgodności urządzenia można znaleźć na stronie produktu pod adresem: dometic.com lub skontaktować się bezpośrednio z producentem (patrz tylna strona).
Página 408
SinePower Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku ďalšiemu používateľovi mu odovzdajte aj tento návod. Obsah Vysvetlenie symbolov ......... 407 Všeobecné...
SinePower Vysvetlenie symbolov Vysvetlenie symbolov NEBZPEČENSTVO! Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t’ažkému zraneniu. VÝSTRAHA! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k smrti alebo k t’ažkému zraneniu. POZOR! Nerešpektovanie môže viest’ k materiálnym škodám a môže ovplyvnit’ funkciu zariadenia. POZNÁMKA Doplňujúce informácie k obsluhe výrobku.
Página 410
Všeobecné bezpečnostné pokyny SinePower Základy bezpečnosti NEBZPEČENSTVO! • V prípade požiaru použite hasiaci prístroj, ktorý je vhodný na hasenie požiarov elektrických zariadení. VÝSTRAHA! • Zariadenie používajte len v súlade s jeho určeným použitím. • Zabezpečte, aby sa červená a čierna svorka nikdy vzájomne nedotkli. •...
Página 411
SinePower Všeobecné bezpečnostné pokyny Bezpečnosť pri montáži zariadenia NEBZPEČENSTVO! • Zariadenie nemontujte v priestoroch, v ktorých hrozí nebezpečenstvo výbuchu plynu alebo prachu. UPOZORNENIE! • Dbajte na bezpečné postavenie! Zariadenie musí byť nainštalované a upevnené takým spôsobom, aby sa neprevrátilo alebo nespadlo. POZOR! •...
Página 412
Všeobecné bezpečnostné pokyny SinePower POZOR! • Keď sa vodiče musia viesť cez plechové steny alebo iné steny s ostrými hranami, použite prázdne rúrky alebo káblové priechodky. • Neklaďte sieťový kábel 230 V a kábel na jednosmerný prúd 12 V do spoločného kanálu (ochranná rúrka). •...
SinePower Rozsah dodávky Rozsah dodávky Č. Označenie na obr. 1 Sínusový menič s integrovanou nabíjačkou batérií DSP-EM Pripájací kábel DSP-EM – Návod na obsluhu Príslušenstvo Označenie Č. výr. Snímač batérie MCA-HS1 9600000101 Cieľová skupina tohto návodu Elektrickú inštaláciu (kap. „Pripojenie zariadenia“ na strane 419) smú vykonávať len odborní...
Zariadenia s integrovaným meničom batérie menia jednosmerný prúd na striedavý prúd 230 – 240 V AC s frekvenciou 50 Hz alebo 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Navyše, zariadenia môžu nabíjať nasledujúce batérie: •...
Página 415
SinePower Technický opis • Funkcia generátora (funkcia sieťového napätia): zariadenie podporuje 230 V sieťové napätie dopĺňaním ho energiou z batérie (spoločný zdroj napätia) Vďaka nízkej hmotnosti a kompaktnej konštrukcii sa zariadenie dá ľahko zabudovať do obytných vozidiel, úžitkových vozidiel alebo do motorových lodí a plachetníc. Výstupné...
Página 416
Technický opis SinePower Zariadenie sa prevádzkuje v nasledovnej konfigurácii siete: • TN sieť (obr. i): Neutrálny vodič výstupu striedavého napätia je ukostrený. Prúdový chránič (RCD) musí byť nainštalovaný na výstupe striedavého napätia zariadenia. Funkcia mäkkého štartu umožňuje pripojenie záťaží s vysokým zapínacím prúdom. Zariadenie je možné...
SinePower Technický opis Ovládacie prvky DSP-EM Položka Označenie Vysvetlenie na obr. 3 Volič Otočenie: Pohyb v menu alebo zmena hodnôt Stlačenie: Výber prvkov menu alebo hodnôt Deaktivuje funkciu striedača a tým napájanie 230 V spotrebičov z batérie. Spotrebiče sú napájané výlučne z externej siete striedavého prúdu, striedač...
Página 418
Technický opis SinePower Príklad (hodnoty majú len ilustračný charakter): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V POZNÁMKA Berte na vedomie, že zariadenie len meria prúd, ktorý prechádza cez zariadenie. Ak paralelne zapojíte viac spotrebičov, napr. chladničku alebo samostatnú...
Página 419
SinePower Technický opis Príklad (hodnoty majú len ilustračný charakter): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Funkcia nabíjania batérií POZNÁMKA Ak je pripojený snímač batérie (Príslušenstvo), zariadenie prispôsobí napätie podľa nameraných hodnôt. Na tento účel sa snímač batérie musí nakonfigurovať s DSP-EM. Batéria sa nabíja s IU0U charakteristikou (obr.
Montáž zariadenia SinePower 4: 12-dňové udržiavanie stavu Každých 12 dní sa nabíjačka batérie prepne späť do fázy 3 na dobu 85 minút, aby batériu oživila. Tým sa zabráni eventuálnym príznakom únavy batérie, ako napríklad sulfatácii. Montáž zariadenia Potrebné náradie Na elektrické pripojenie potrebujete príslušné pomôcky: •...
SinePower Pripojenie zariadenia • Pri teplote okolia vyššej ako 40 °C (napr. v priestoroch motora alebo kúrenia, alebo na priamom slnečnom svetle) sa zariadenie môže vypnúť, hoci prúd pripo- jenej záťaže je pod menovitým zaťažením (odľahčenie). • Montážna plocha musí byť rovná a dostatočne pevná. POZOR! Pred vyvŕtaním otvorov zabezpečte, aby sa vŕtaním, pílením alebo pilovaním nepoškodili elektrické...
Página 422
• Dodržiavajte požadovaný priemer kábla a káblovú poistku (obr. 8 1, strane 1) umiestnite na kladné vedenie čo možno najbližšie k batérii (pozri tabuľku). Požadovaný prierez Zariadenie Káblová poistka kábla DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 423
SinePower Pripojenie zariadenia Pripojenie externého spínača pre zapnutie a vypnutie zariadenia POZNÁMKA Použite vodiče s minimálnym priemerom 0,25 – 0,75 mm². Ako externý spínač môžete použiť nasledovné: • Externý spínač, napájanie napätím zo zariadenia: obr. b A • Riadiaca jednotka s relé alebo tranzistorovým zapojením (TR): obr. b B •...
Pred prvým použitím SinePower Pred prvým použitím POZOR! Nastavenie nesprávnych hodnôt môže mať za následok chybné fungovanie a poškodenie. Pozrite si technické údaje pripojených zariadení. POZNÁMKA Ak sa počas inicializácie stratí zdroj napätia, musíte zariadenie resetovať na jeho výrobné nastavenia (kap. „Obnovenie továrenských nastavení zariadenia“...
Página 425
SinePower Pred prvým použitím ➤ Stlačte voliace tlačidlo, aby ste uložili zvolenú hodnotu. ✓ Na displeji sa zobrazí servisný kód „S-15“. ➤ Otáčajte voliacim tlačidlom pre nastavenie konečného nabíjacieho/absorpč- ného napätia (13,5 V až 15,0 V v krokoch po 0,1 V). ➤...
Používanie zariadenia SinePower ➤ Stlačte voliace tlačidlo, aby ste uložili zvolenú hodnotu. ✓ DSP-EM sa vypne. Obnovenie továrenských nastavení zariadenia ➤ Zapnite systém. ✓ Na displeji DSP-EM sa zobrazí číslo „1“. ➤ Otáčajte voliacim tlačidlom, kým sa nezobrazí číslo 35. ✓...
Página 427
SinePower Používanie zariadenia Zariadenie sa vypne, keď: • napätie batérie klesne pod 10,5 V (12 Vg prípojka) alebo 21 V (24 Vg prípojka). • napätie batérie presiahne 16,5 V (12 Vg prípojka) alebo 33 V (24 Vg prípojka). • Zariadenie je preťažené. •...
Página 428
Len pri prevádzke so striedačom/ nabíjačkou • Maximálny povolený prúd siete strieda- vého prúdu Stĺpcový graf: Žiadna indikácia Upozornenie: Túto hodnotu je možné upra- viť (kap. „Zmena maximálneho povoleného prúdu siete striedavého prúdu“ na strane 429). Servisné menu Len pre odborníkov Servisný návod: dometic.com/manuals...
Página 429
SinePower Používanie zariadenia Indikácie stavu Symbol Menu Batéria sa nabíja Batéria sa vybíja Sieť striedavého napätia je pripojená Striedač je v prevádzke Spotrebiče je možné pripojiť Režim úspory energie je vypnutý Nabíjačka pracuje v nočnom režime Striedač je vypnutý Spotrebiče sú napájané zo siete striedavého prúdu. So snímačom batérie Nízky stav nabitia batérie...
Página 430
Používanie zariadenia SinePower Pohyb v menu Pohybujte sa v menu nasledovne: ➤ Otáčajte voliacim tlačidlom (obr. 3 1, strane 1) na prechádzanie cez stránky menu. Voliacim tlačidlom je možné otáčať do oboch smerov. Po dosiahnutí poslednej položky menu sa displej vráti späť na prvú položku menu. ✓...
SinePower Čistenie a ošetrovanie zariadenia Zapnutie a vypnutie funkcie striedača Ak je pripojený externý zdroj striedavého napätia, batériu môžete ochrániť vypnutím funkcie striedača zariadenia. Týmto sú spotrebiče napájané výlučne z externej siete. ➤ Stlačte pre vypnutie funkcie striedača. ➤ Znovu stlačte pre zapnutie funkcie striedača.
Odstraňovanie porúch SinePower Odstraňovanie porúch 13.1 Striedač VÝSTRAHA! Zariadenie neotvárajte. Vystavujete sa nebezpečenstvu zásahu elektrickým prúdom! POZNÁMKA Ak máte podrobné otázky o špecifikáciách zariadenia obráťte sa na výrobcu (adresy nájdete na zadnej strane návodu). LED (obr. 2 2, strane 1) indikuje poruchu: Indikátor LED Príčina Náprava...
Página 433
SinePower Odstraňovanie porúch 13.2 DSP-EM Ak systém deteguje chybu, samočinne sa vypne. Lišta nástrojov a zobrazovacia lišta sú skryté. Kód Zdroj Možná príčina Možné riešenie chyby E-01 Podpätie batérie Nabite batériu. E-02 Prepätie batérie Znížte vstupné napätie. E-03 Striedač je preťažený Znížte pripojenú...
Záruka SinePower Záruka Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu. Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné...
SinePower Technické údaje Technické údaje Pre všetky zariadenia platia nasledovné technické údaje: DSP1212C DSP2012C DSP1224C DSP2024C Č. výr.: 9600002559 9600002561 9600002560 9600002562 Odvádzanie tepla: Ventilátor riadený teplotou a záťažou Teplota okolia –20 °C až +60 °C pri prevádzke: Teplota okolia –30 °C až...
Página 436
Technické údaje SinePower Výstupné údaje DSP1212C DSP2012C DSP1224C DSP2024C Výstupné napätie: 230/240 V ±3 % Frekvencia 50/60 Hz ±0,3 Hz (programovateľná): Trvalý výstupný výkon: 1200 VA 2000 VA 1200 VA 2000 VA Špičkový výkon na 2 s: 2400 VA 4000 VA...
Página 437
SinePower Technické údaje Prepäťová ochrana Prepätie Zariadenie Prepäťová výstraha Opätovné Vypnutie spustenie DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Podpäťová ochrana Podpätie Podpäťová Zariadenie Opätovné výstraha Vypnutie spustenie DSP1212C, DSP2012C 11 V...
Página 438
V režime zobrazenia: 170 mA V pohotovostnom režime: 40 mA obr. f Rozmery: Schválenie: Aktuálne vyhlásenie ES o zhode pre Vaše zariadenie nájdete na stránke príslušného výrobku na internetovej stránke dometic.com alebo sa obráťte priamo na výrobcu (pozri zadnú stranu).
Página 439
SinePower Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli. Obsah Vysvětlení symbolů ......... . . 438 Všeobecné...
Vysvětlení symbolů SinePower Vysvětlení symbolů NEBEZPEČÍ! Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění. VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. POZNÁMKA Doplňující...
Página 441
SinePower Všeobecné bezpečnostní pokyny Základní bezpečnost NEBEZPEČÍ! • V případě požáru použijte hasicí přístroj, který je vhodný k hašení elek- trických přístrojů. VÝSTRAHA! • Používejte přístroj pouze v souladu s jeho určením. • Dávejte pozor, aby nikdy nedošlo ke vzájemnému kontaktu červené a černé...
Página 442
Všeobecné bezpečnostní pokyny SinePower • Přístroj skladujte na suchém a chladném místě. Bezpečnost při montáži přístroje NEBEZPEČÍ! • Nemontujte přístroj v oblastech, ve kterých hrozí nebezpečí exploze plynu nebo prachu. UPOZORNĚNÍ! • Pamatujte na bezpečnou stabilitu přístroje. Přístroj musí být umístěn a upevněn tak, aby se nemohl převážit nebo spadnout.
SinePower Všeobecné bezpečnostní pokyny POZOR! • Používejte trubky nebo průchodky kabelů, pokud musíte vést kabely plechovými stěnami nebo jinými stěnami s ostrými hranami. • Nepokládejte síťové rozvody 230 V a rozvody stejnosměrného proudu 12 V společně ve stejné průchodce. • Nepokládejte kabely volně nebo ostře zalomené. •...
Obsah dodávky SinePower Obsah dodávky Č. na Označení obr. 1 Sinusový měnič s nabíječkou baterií DSP-EM Přívodní kabel DSP-EM – Návod k obsluze Příslušenství Označení Obj. č. Snímač baterie MCA-HS1 9600000101 Cílová skupina tohoto návodu Elektrická montáž (kap. „Připojení přístroje“ na stranì 450) je určena odborníkům, kteří...
šasi. Přístroje s integrovanou nabíječkou baterií přeměňují stejnosměrný proud na stri- davy proud s 230 – 240 V, 50 Hz nebo 60 Hz: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Přístroje mohou navíc nabíjet následující baterie: •...
Página 446
Technický popis SinePower • Funkce generátoru (funkce síťového napětí): přístroj podporuje síťové napětí 230 V tím, že je nahrazuje energií z baterie (společný napájecí zdroj) Díky nižší hmotnosti a kompaktní konstrukci můžete tento přístroj snadno instalovat v obytných automobilech, užitkových vozidlech nebo motorových lodích a jachtách.
Página 447
SinePower Technický popis Přístroj je provozován v následující konfiguraci sítě: • Síť TN (obr. i): Nulový vodič výstupu střídavého proudu je uzemněn. Na výstupu střídavého proudu přístroje musí být nainstalován proudový chránič (RCD). Funkce softstart umožňuje připojení zátěží s vysokým rozběhovým proudem. Přístroj lze snadno ovládat pomocí...
Technický popis SinePower Ovládací prvky DSP-EM Položka na Popis Vysvětlení obr. 3 Nastavovací tlačítko Otáčení: Navigace v nabídkách nebo změna hodnot Stisknutí: Výběr částí nabídek nebo hodnot Deaktivuje funkci měniče a tím i napájení baterie ke spotřebičům 230 V. Spotřebiče jsou napájeny výhradně...
Página 449
SinePower Technický popis Příklad (hodnoty pouze pro ilustrační účely): 12/24 V TP UT IN PU 10 A AC INPUT AC OUTPUT 230 V POZNÁMKA Mějte na paměti, že přístroj měří pouze proud, který jím protéká. Pokud připojíte několik spotřebičů paralelně, např. chladničku nebo nezávislou nabíječkou, toto přídavné...
Página 450
Technický popis SinePower Příklad (hodnoty pouze pro ilustrační účely): 12/24 V TP UT IN PU AC OUTPUT AC INPUT 230 V Funkce nabíjení baterie POZNÁMKA Pokud je připojen snímač baterie (příslušenství), přístroj nastavuje napětí podle naměřených hodnot. Pro tento účel musí být snímač baterie konfigurován pomocí DSP-EM. Baterie se nabíjí...
SinePower Montáž přístroje 4: Oživování ve 12denních cyklech Každých 12 dní přepne nabíječka baterií zpět do fáze 3 na 85 min, aby provedla oži- vení baterie. Tím je zabráněno případným nežádoucím jevům spojeným s vybíjením, jako je sulfatace. Montáž přístroje Potřebné...
Připojení přístroje SinePower • V případě okolních teplot vyšších než 40 °C (např. motorový prostor nebo pro- stor topení, přímé sluneční záření) se přístroj může vypnout, i když je připojená zátěž pod jmenovitou zátěží (snížení výkonu). • Montážní plocha přístroje musí být rovná a dostatečně pevná. POZOR! Dříve než...
Página 453
Připojení přístroje • Dodržujte potřebný průřez kabelu a instalujte jištění kabelu (obr. 8 1, strana 1) co nejblíže k baterii v kladném vodiči (viz tabulka). Přístroj Potřebný průřez kabelu Jištění kabelu DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 454
Připojení přístroje SinePower Připojení externího vypínače k zapnutí a vypnutí přístroje POZNÁMKA Použijte kabely o průřezu 0,25 – 0,75 mm². Jako externí vypínač lze použít následující: • externí vypínač, napájení z přístroje: obr. b A • řídicí jednotka s reléovým nebo tranzistorovým zapojením (TR): obr. b B •...
SinePower Před prvním použitím Před prvním použitím POZOR! Nastavení nesprávných hodnot může způsobit poruchy a poškození. Nahlédněte do Technických údajů připojených přístrojů. POZNÁMKA Pokud se při inicializaci ztratí napájecí zdroj, musíte přístroj resetovat na tovární nastavení (kap. „Resetujte přístroj na tovární nastavení“ na stranì...
Página 456
Před prvním použitím SinePower ➤ Stisknutím nastavovacího tlačítka uložte vybranou hodnotu. ✓ Na displeji se zobrazí servisní kód „S-15“. ➤ Otáčejte nastavovacím tlačítkem pro nastavení napětí rychlého nabíjení / absorpčního napětí (13,5 V až 15,0 V v krocích 0,1 V). ➤...
SinePower Použití přístroje ➤ Stisknutím nastavovacího tlačítka uložte vybranou hodnotu. ✓ DSP-EM se vypne. Resetujte přístroj na tovární nastavení ➤ Zapněte systém. ✓ Na displeji DSP-EM se zobrazí číslo „1“. ➤ Otáčejte nastavovacím tlačítkem až do zobrazení čísla 35. ✓ Na displeji se zobrazí servisní kód „S-35“. ➤...
Página 458
Použití přístroje SinePower Přístroj se vypíná za těchto podmínek: • Napětí baterie klesne pod 10,5 V (12 Vg přípojka) nebo 21 V (24 Vg přípojka). • Napětí baterie stoupne nad 16,5 V (12 Vg přípojka) nebo 33 V (24 Vg pří- pojka).
Página 459
Nabídka pojistky Pouze provoz měniče/nabíječky • Maximální přípustný proud napájení stří- davého proudu Sloupcový graf: Žádná indikace Poznámka: Tuto hodnotu lze upravit (kap. „Změna maximálního přípustného proudu napájení střídavého proudu“ na stranì 460). Servisní nabídka Pouze kvalifikovaní pracovníci Servisní příručka: dometic.com/manuals...
Página 460
Použití přístroje SinePower Stavové displeje Symbol Nabídka Probíhá nabíjení baterie Probíhá vybíjení baterie Napájení sítě na střídavý proud je připojeno Měnič je v provozu Spotřebiče lze připojit Režim úspory energie je vypnutý Nabíječka pracuje v nočním režimu Měnič je vypnutý Spotřebiče jsou napájeny napájením střídavého proudu.
Página 461
SinePower Použití přístroje Navigace v nabídkách V nabídkách se můžete pohybovat takto: ➤ Otočením nastavovacího tlačítka (obr. 3 1, strana 1) procházejte stránkami nabídek. Nastavovací tlačítko lze otáčet v obou směrech. Po dosažení poslední položky nabídky se displej vrátí k první položce nabídky. ✓...
Čištění a péče o přístroj SinePower Zapnutí/vypnutí funkce měniče Je-li připojena externí napájecí síť střídavého proudu, můžete baterii chránit vypnu- tím funkce měniče přístroje. Spotřebiče jsou tak napájeny výlučně externí sítí. ➤ Stisknutím vypněte funkci měniče. ➤ Opětovným stisknutím zapněte funkci měniče. Zapnutí...
SinePower Odstraňování poruch a závad Odstraňování poruch a závad 13.1 Měnič VÝSTRAHA! Přístroj neotevírejte. V opačném případě se vystavujete nebezpečí zásahu elektrickým proudem! POZNÁMKA Máte-li podrobné dotazy ke specifikacím přístroje, obraťte se prosím na výrobce (adresy na zadní straně návodu). Kontrolka LED (obr.
Página 464
Odstraňování poruch a závad SinePower 13.2 DSP-EM Pokud systém zjistí chybu, vypne se nezávisle. Panel nástrojů a lišta displeje jsou skryté. Kód Zdroj Možná příčina Možná náprava závady E-01 Podpětí baterie Nabijte baterii. E-02 Přetížení baterie Snižte vstupní napětí. E-03 Přetížení...
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu. Technické údaje Pro všechny přístroje platí následující technické údaje: DSP1212C DSP2012C DSP1224C DSP2024C Obj. č.: 9600002559 9600002561 9600002560 9600002562 Odvod tepla: ventilátor s řízením teploty a zátěže...
Página 466
Technické údaje SinePower Vstupní údaje DSP1212C DSP2012C DSP1224C DSP2024C 12 V g 24 V g Jmenovité vstupní napětí: Rozsah vstupního napětí: 10 – 16,5 Vg 20 – 33 Vg Maximální vstupní proud: 132 A 220 A 66 A 110 A Spotřeba el.
Página 467
Jistič 16 A Teplota: Vypnutí Teplota baterie: externí snímač baterie Přepěťová ochrana Přepětí Výstraha při Přístroj přepětí Vypnutí Restart DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Podpěťová ochrana Podpětí Výstraha při Přístroj podpětí...
Página 468
Technické údaje SinePower Vstupní údaje pro nabíjení DSP1212C DSP2012C DSP1224C DSP2024C Jmenovité vstupní napětí: 230 Vw Rozsah vstupního napětí: 180 – 264 Vw Vstupní frekvence: 50/60 Hz Rozsah vstupní frekvence: Při 50 Hz: 47 – 53 Hz Při 60 Hz: 57 –...
Página 469
9 – 35 Vg Příkon V režimu zobrazování: 170 mA V pohotovostním režimu: 40 mA obr. f Rozměry: Certifikace: Aktuální prohlášení o shodě EU pro váš přístroj naleznete na příslušné stránce produktu na dometic.com nebo kontaktujte přímo výrobce (viz zadní strana).
Página 470
SinePower Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a hasz- nálati útmutatót is. Tartalomjegyzék Szimbólumok magyarázata ........469 Általános biztonsági útmutatások.
SinePower Szimbólumok magyarázata Szimbólumok magyarázata VESZÉLY! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz. FIGYELMEZTETÉS! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat. FIGYELEM! Ha nem veszi figyelembe az információt, az anyagkárosodást eredmé- nyezhet, és káros kihatással lehet a termék működésére.
Página 472
Általános biztonsági útmutatások SinePower Alapvető biztonság VESZÉLY! • Tűz esetén elektromos készülékek oltására alkalmas tűzoltó készüléket használjon. FIGYELMEZTETÉS! • A készüléket csak rendeltetésszerűen használja. • Ügyeljen arra, hogy a piros és fekete kapocs soha ne érintkezzen egy- mással. • Az alábbi esetekben mindig húzza ki a készülék csatlakozódugóját a hálózati aljzatból: –...
Página 473
SinePower Általános biztonsági útmutatások • Ügyeljen arra, hogy más tárgyak ne okozhassanak rövidzárlatot a készülék érintkezőinél. • Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból. • A készüléket száraz és hűvös helyen tárolja. Biztonság a készülék felszerelésénél VESZÉLY! •...
Általános biztonsági útmutatások SinePower VIGYÁZAT! • A vezetékeket úgy helyezze el, hogy ne keletkezzen botlásveszély, és a kábel ne sérülhessen meg. FIGYELEM! • Ha vezetékeket lemezburkolatokon vagy más éles peremű falakon kell átvezetnie, akkor használjon csöveket vagy átvezetőket. • Ne vezesse ugyanabban a csőben a 230 V-os hálózati kábelt és a 12 V- os DC kábelt.
SinePower A csomag tartalma FIGYELEM! • Ügyeljen arra, hogy a készülék levegőbevezető és -kivezető nyílásai ne legyenek elfedve. • Gondoskodjon a megfelelő szellőzésről. A csomag tartalma Szám itt: Megnevezés 1. ábra Szinuszos inverter integrált akkumulátortöltővel DSP-EM DSP-EM csatlakozókábele – Kezelési útmutató Tartozékok Megnevezés Cikksz.
össze van kötve. Az integrált akkumulátortöltővel ellátott készülékek átalakítják az egyenfeszültséget 230 – 240 V-os, 50 Hz vagy 60 Hz értékű váltakozó feszültséggé: • 12 Vg: DSP1212C, DSP2012C • 24 Vg: DSP1224C, DSP2024C Ezenkívül a készülékek az alábbi akkumulátorok töltésére képesek: •...
Página 477
SinePower Műszaki leírás • Generátor funkció (hálózati feszültség funkció): a készülék akkumulátorból nyert energia hozzáadásával támogat 230 V-os hálózati feszültséget (közös energiaforrás) Az alacsony tömegű és kis méretű készülék könnyen beépíthető lakóautókba, haszonjárművekbe vagy motoros és vitorláshajókba. A kimeneti feszültség megfelel a háztartások dugaszolóaljzataiból nyerhető értéknek (tisztán szinuszos feszültség, teljes harmonikus torzítás <...
Página 478
Műszaki leírás SinePower MEGJEGYZÉS Az egyes kapcsolási értékeket lásd: „Műszaki adatok” fej., 496. oldal. A készülék az alábbi rendszerben üzemel: • TN hálózat (i. ábra): Az AC kimenet nullavezetője földelve van. Biztonsági kapcsolóra (RCD) van szükség a készülék AC kimenetén. A lágyindító...
Página 479
SinePower Műszaki leírás Csatlakozók Pozíció itt: Megnevezés 2. ábra AC PG tömszelence AC PG tömszelence Földelőkapocs (földelés a járműkarosszérián) Pozitív pólus Negatív pólus CI/LIN BUS csatlakozók (LNA) Csatlakozó akkumulátorérzékelő vagy hőmérséklet-érzékelő számára A DSP-EM csatlakozója (LNB) Távkapcsoló csatlakozója Ventilátor A DSP-EM kezelőelemei Pozíció...
Página 480
Műszaki leírás SinePower Funkciók ismertetése A készülék az alábbiakban ismertetett funkciókat támogatja. Teljesítménymegosztási funkció Amennyiben a csatlakoztatott fogyasztók terhelése és az akkumulátor töltőárama nagyobb, mint a csatlakoztatott 230 V-os feszültségforrás, a feszültségforrás biztosí- téka normál esetben kioldana. A készülék teljesítménymegosztó üzemmódban csökkenti az akkumulátor töltőáramát és ezzel növeli a csatlakoztatott fogyasztók szá- mára elérhető...
Página 481
SinePower Műszaki leírás Generátor funkció (külső hálózati feszültségellátás) FIGYELEM! Ennél a funkciónál vegye figyelembe az országspecifikus előírásokat. Amennyiben a fogyasztóáram magasabb, mint a csatlakoztatott 230 V-os feszültség- forrás biztosítéka, a biztosíték normál esetben kioldana. A készülék a generátor funk- ción keresztül további teljesítményt tud rendelkezésre bocsátani az akkumulátorból vételezve.
Página 482
Műszaki leírás SinePower Akkumulátortöltő funkció MEGJEGYZÉS Akkumulátorérzékelő (tartozék) csatlakoztatása esetén a készülék a mért értékekhez igazítja a feszültséget. Ehhez konfigurálni kell az akkumulátorérzékelőt a DSP-EM távirányítóval. Az akkumulátor IU0U jelleggörbével töltődik (g. ábra). 1: I fázis (töltés) A töltési művelet elején az üres akkumulátor állandó árammal (100 % töltőáram) töl- tődik addig, amíg az akkumulátorfeszültség el nem éri a töltés végfeszültségét.
SinePower A készülék beszerelése A készülék beszerelése Szükséges szerszámok Az elektromos csatlakozás elkészítéséhez a következő szerszámok szükségesek: • DC csatlakozás: két rugalmas csatlakozókábel A szükséges keresztmetszetet a következő fejezetben lévő táblázat tartalmazza: „A készülék beszerelése” fej., 481. oldal. • AC csatlakozás: két 3-fázisú kábel (bemenet és kimenet) •...
A készülék csatlakoztatása SinePower FIGYELEM! A furatok elkészítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozhatja-e a jármű elektromos kábeleinek vagy más alkatrészeinek sérülését. A készülék beszerelése ➤ Szerelje fel a készüléket az ábrán látható módon (5. ábra). A DSP-EM beszerelése ➤...
Página 485
• Tartsa be a szükséges kábelkeresztmetszetet és helyezzen be egy kábelbiztosíté- kot (8. ábra 1, 1. oldal) az akkumulátor közelében a pozitív vezetékbe (lásd a táblázatot). Szükséges Készülék Kábelbiztosíték kábelkeresztmetszet DSP1212C 25 mm² >200 A DSP1224C 16 mm² >100 A DSP2012C 50 mm²...
Página 486
A készülék csatlakoztatása SinePower Külső kapcsoló csatlakoztatása a készülék be- és kikapcsolásához MEGJEGYZÉS A csatlakoztatáshoz 0,25 – 0,75 mm² közötti kábelkeresztmetszetet használjon. Külső kapcsolóként használható: • külső kapcsoló, feszültségellátás a készülékről: b. ábra A • vezérlőegység relé- vagy tranzisztorkapcsolással (TR): b. ábra B •...
SinePower Az első használat előtt Az első használat előtt FIGYELEM! Helytelen értékek beállítása hibás működéshez és károsodáshoz vezethet. Vegye figyelembe a csatlakoztatott készülékek műszaki adatait. MEGJEGYZÉS Ha inicializálás közben megszakad az áramellátás, akkor vissza kell állí- tani a készüléket a gyári beállításaira („A készülék visszaállítása gyári beál- lításokra”...
Página 488
Az első használat előtt SinePower ➤ Nyomja meg a kiválasztógombot a kiválasztott érték tárolásához. ✓ A kijelzőn az „S-15” szervizkód látható. ➤ Forgassa el a kiválasztógombot a töltési/tárolási feszültség beállításához (13,5 V és 15,0 V között, 0,1 V-os lépésekben). ➤ Nyomja meg a kiválasztógombot a kiválasztott érték tárolásához. ✓...
SinePower A készülék használata ➤ Nyomja meg a kiválasztógombot a kiválasztott érték tárolásához. ✓ A DSP-EM kikapcsol. A készülék visszaállítása gyári beállításokra ➤ Kapcsolja be a rendszert. ✓ Megjelenik az „1” szám a DSP-EM kijelzőjén. ➤ Forgassa addig a kiválasztógombot, míg meg nem jelenik a 35 szám. ✓...
Página 490
A készülék használata SinePower A készülék kikapcsol, ha • az akkumulátorfeszültség 10,5 V (12 Vg csatlakozás), illetve 21 V (24 Vg csatla- kozás) alá süllyed, • az akkumulátorfeszültség 16,5 V (12 Vg csatlakozás), illetve 33 V (24 Vg csatla- kozás) fölé emelkedik, •...
Página 491
AC áramellátás feszültségértéke Oszlopdiagram: AC áramellátás kimeneti teljesítménye Biztosítékmenü Csak inverter-/töltő-üzemmódban • AC áramellátás megengedett maximális áramértéke Oszlopdiagram: nincs kijelzés Megjegyzés: Ez az érték beállítható („Az AC áramellátás megengedett maximális áramérté- kének módosítása” fej., 492. oldal). Szervizmenü Csak szakembereknek Szervizútmutató: dometic.com/manuals...
Página 492
A készülék használata SinePower Állapotjelzések Szimbólum Menü Akkumulátor töltés alatt Akkumulátor kisülés alatt AC hálózati áramforrás csatlakoztatva Az inverter üzemel Fogyasztók csatlakoztathatók Az energiatakarékos üzemmód ki van kapcsolva A töltő éjszakai módban üzemel Az inverter ki van kapcsolva A fogyasztók az AC áramforrásról működnek. Akkumulátorérzékelővel Az akkumulátor töltöttségi szintje alacsony Navigálás a menüben...
Página 493
SinePower A készülék használata A következő ábra a menüben történő navigálást mutatja be: Akkumulátormenü Terhelési menü Váltakozó feszültség AC áramellátási menü Biztosítékmenü ➤ Nyomja meg a kiválasztógombot az aktuális menü következő értékének megjele- nítéséhez („Menük” fej., 489. oldal). Az inverterfunkció be-/kikapcsolása Külső...
A készülék ápolása és tisztítása SinePower Az AC áramellátás megengedett maximális áramértékének módosítása Ha a készülék inverter-/töltő-üzemmódban van, akkor a megengedett maximális áramellátási érték beállítható. A készülék AC áramforrásra csatlakoztatása esetén a korábbi teljesítménymegosztási szint értéke villog a DSP-EM kijelzőjén. ➤...
SinePower Hibaelhárítás Hibaelhárítás 13.1 Inverter FIGYELMEZTETÉS! Ne nyissa ki a készüléket. Áramütés veszélyének teszi ki magát! MEGJEGYZÉS Ha részletes kérdése van a készülék adataival kapcsolatosan, kérjük, forduljon a gyártóhoz (a cím az útmutató kézikönyv hátoldalán található). A LED (2. ábra 2, 1. oldal) jelzi a hibát: LED-kijelző...
Página 496
Hibaelhárítás SinePower 13.2 DSP-EM A rendszer azonnal kikapcsol, ha hibát észlel. Az eszköztár és a megjelenítő sáv eltűnik. Forrás Hibakód Lehetséges ok Lehetséges megoldás E-01 Akkumulátor-feszültség- Töltse fel az akkumulátort. hiány E-02 Akkumulátor-túlfeszült- Csökkentse a bemeneti feszültséget. ség E-03 Inverter-túlterhelés Csökkentse a csatlakoztatott terhe- lést.
SinePower Garancia Garancia A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz. A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie: •...
Műszaki adatok SinePower Műszaki adatok A következő műszaki adatok az összes készülékre vonatkoznak: DSP1212C DSP2012C DSP1224C DSP2024C Cikksz.: 9600002559 9600002561 9600002560 9600002562 Hőelvezetés: Hőmérséklet- és terhelésvezérelt ventilátor Üzemi környezeti –20 °C és +60 °C között hőmérséklet: Tárolási környezeti –30 °C és +70 °C között hőmérséklet:...
Página 499
SinePower Műszaki adatok Kimeneti adatok DSP1212C DSP2012C DSP1224C DSP2024C Kimeneti feszültség: 230/240 V ±3 % Frekvencia 50/60 Hz ±0,3 Hz (programozható): Állandó kimeneti 1200 VA 2000 VA 1200 VA 2000 VA teljesítmény: Csúcsteljesítmény 2 s-re: 2400 VA 4000 VA 2400 VA 4000 VA Inverter maximális AC...
Página 500
Műszaki adatok SinePower Túlfeszültség-védelem Túlfeszültség Túlfeszültség- Készülék figyelmeztetés Lekapcsolás Újraindítás DSP1212C, DSP2012C 16 V 16,5 V 15,5 V DSP1224C, DSP2024C 32 V 33 V 31 V Feszültséghiány-védelem Feszültséghiány Feszültséghiány- Készülék figyelmeztetés Lekapcsolás Újraindítás DSP1212C, DSP2012C 11 V 10,5 V 12,5 V...
Página 501
9 – 35 Vg Teljesítményfelvétel Megjelenítési üzemmódban: 170 mA Készenléti üzemmódban: 40 mA f. ábra Méretek: Engedély: Készüléke aktuális EU megfelelőségi nyilatkozatát a dometic.com honlap megfelelő termékoldalán találhatja meg, vagy vegye fel a kapcsolatot közvetlenül a gyártóval (lásd a hátoldalon).
Página 502
