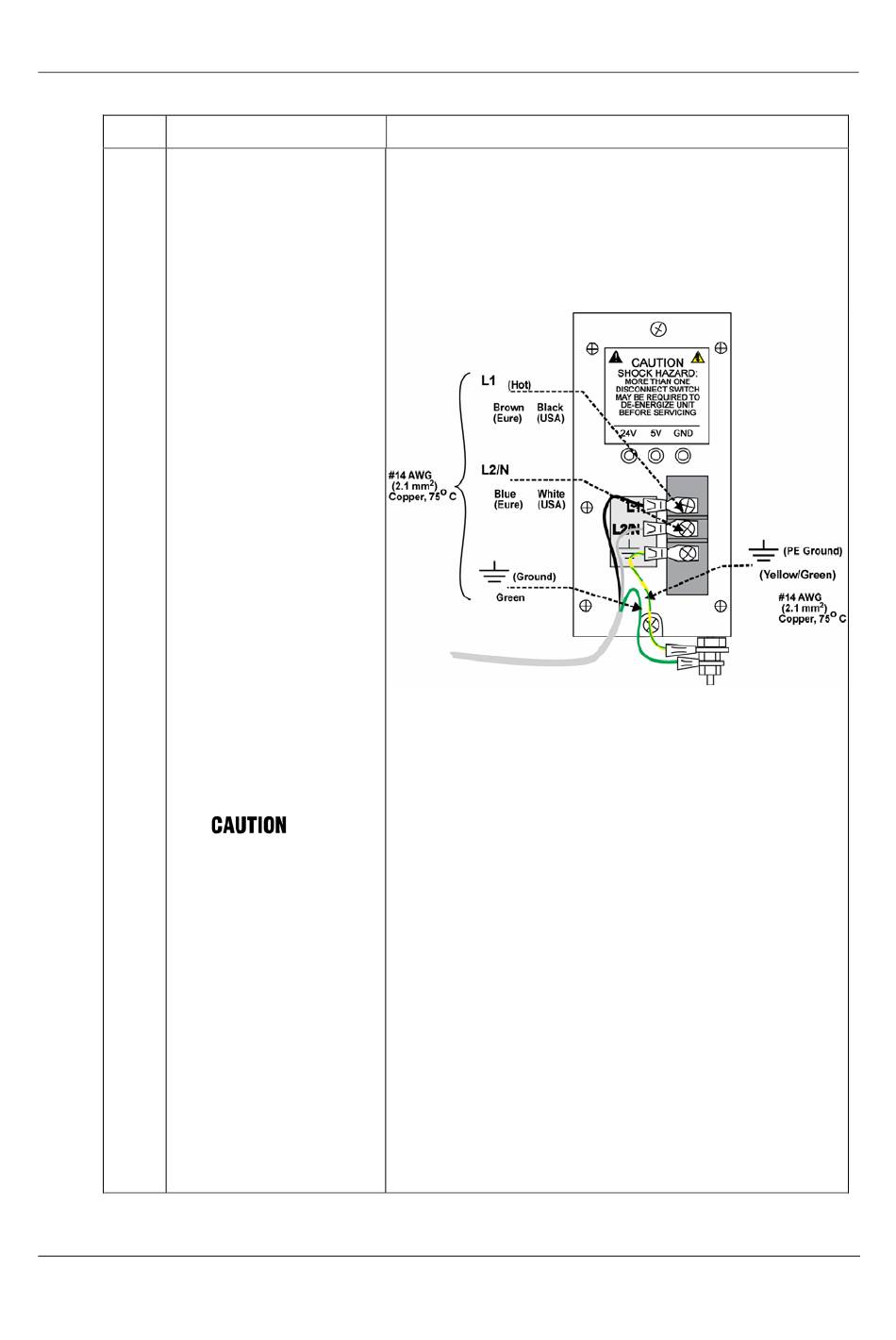

Paso
Asegúrese de que el cableado
2
a la fuente de alimentación esté
desconectado de la fuente del
sitio y, a continuación, conecte
el cableado de CA a la fuente
de alimentación tal y como se
muestra en la parte derecha.
Nota: El cable amarillo/verde
se suministra con la fuente de
alimentación eléctrica. Las
tuercas (con arandelas en
forma de estrella) del espárrago
de conexión a tierra se
encuentran en dicho
espárrago. La fuente
de alimentación eléctrica tiene
un fusible interno que no se
puede reemplazar. Si lo desea,
puede agregar un segundo
fusible externo. Para las
fuentes de energía eléctrica
P01, utilice fusibles de acción
retardada de 3,0 A para el
funcionamiento con 115 V
de CA; fusibles de acción
retardada de 2,5 A para el
funcionamiento con 230 V
de CA. Para las fuentes de
energía eléctrica P02, utilice
fusibles de acción retardada
de 2,5 A para el funcionamiento
con 115 V de CA; fusibles de
acción retardada de 2,0 A para
el funcionamiento con 230 V de
CA. La fuente de alimentación
P24 utiliza un fusible de acción
retardada de 7,0 A.
La fuente de alimentación
P24 suministra CC de +24 V.
No aplique tensión de CA de
ningún tipo a esta fuente de
alimentación, ya que esta
acción la destruiría.
Aplique tensión. Si utiliza la
fuente de alimentación P01,
pruebe la tensión en los
puntos de prueba que se
suministran en la parte frontal
de la fuente de alimentación.
Nota: Los puntos de prueba
se conectan a la electricidad a
través del panel posterior del
bastidor. Si la fuente de
alimentación eléctrica no está
correctamente colocada en los
conectores del panel posterior,
no se medirá tensión en los
puntos de prueba.
