Componentes de hardware
Esta sección contiene descripciones generales de cada uno de los componentes principales del sistema
HC900. Para obtener información acerca de especificaciones ambientales, consulte la sección
correspondiente en Planificación previa a la instalación.
Bastidor del controlador HC900

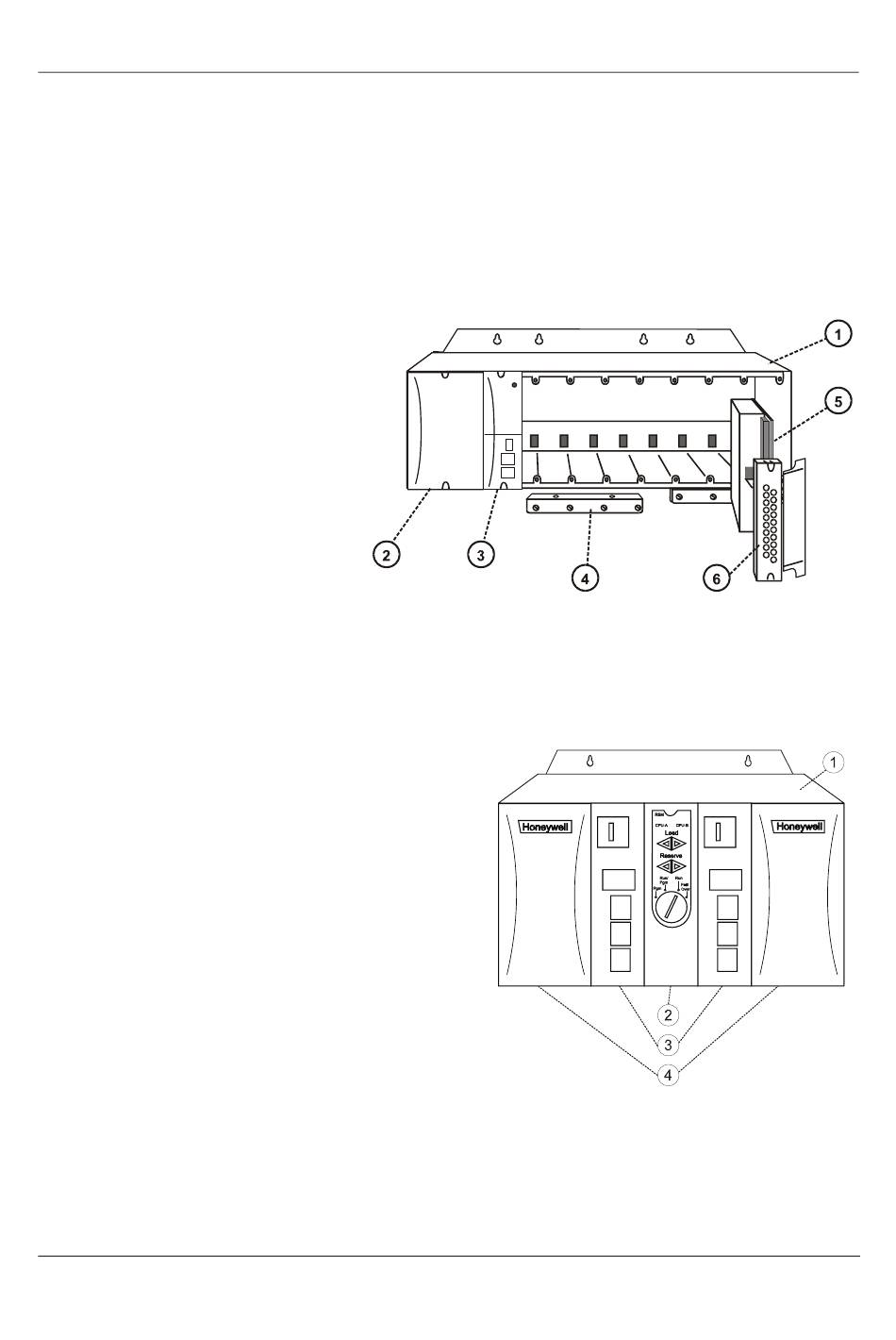

Se muestra un controlador HC900 ("bastidor local") en la Figura 6. Tal y como se indica en esta figura,
el bastidor del controlador incluye:
1. Bastidor, disponible en versiones
de 4, 8 ranuras o 12 ranuras
2. Fuente de alimentación
3. Módulo del controlador
4. Barras de conexión a tierra
(para el cableado de E/S, opcional)
5. Módulos de entrada/salida
6. Bloques de terminales de E/S
Bastidor del controlador redundante HC900
Se muestra un controlador HC900 en la Figura 7.
1. Bastidor
2. Módulo de conmutación de redundancia (RSM) .
Interfaz entre los controladores principal y de
reserva.
3. Controladores principal y de reserva. Dos CPU
C70R, denominadas "CPU-A" (izquierda)
y "CPU-B" (derecha).
4. Dos fuentes de alimentación.
Revisión 15
1/08
Componentes y arquitectura - Componentes de hardware
Figura 6 – Componentes del bastidor del controlador
Figura 7 – Componentes del bastidor del controlador redundante
