Instalación y cableado de módulos de E/S - Cableado del bloque de terminales a campo (señal)
Independientemente del método de tendido utilizado, el cableado debe tener un apoyo mecánico a lo largo
de toda su extensión y debe estar protegido contra daños físicos e interferencias electromagnéticas (ruido).
(Consulte Consideraciones sobre electricidad en la página 46).
Además, todos los cables deben tener terminaciones bien fijadas, realizadas siguiendo las prácticas
de cableado adecuadas.
Conexión a tierra de señales (Figura 37)
El blindaje para cada entrada debe conectarse a tierra en
la barra de conexión a tierra (opcional) de la parte superior
o inferior de cada bastidor, tal y como se indica en Figura 38.
Para rechazar el ruido de baja frecuencia, los blindajes
del cableado de E/S deben conectarse a tierra únicamente
en el extremo del controlador.
Para rechazar ruido de alta frecuencia, los blindajes se
deben conectar a tierra en el controlador y en el dispositivo
de campo. Si el potencial de conexión a tierra del
dispositivo de campo es distinto del potencial del
controlador, deberá utilizar un capacitor de aislamiento
de CC entre el blindaje y la barra de conexión a tierra
del bastidor.
Las barras de conexión a tierra de aluminio para el cableado de E/S están disponibles de manera opcional.
Si decide utilizarlas, debe sujetarlas a la parte superior o inferior de cada bastidor, tal y como se indica en la
Figura 38. Para permitir la conexión de múltiples cables de conexión a tierra con un único tornillo, los
cables pueden estar trenzados y fijados con una orejeta para cables.
Para facilitar el reemplazo del módulo, en la mayoría de los casos es conveniente tender todo el cableado
a través de la parte superior o inferior
del bloque de terminales. De esta
manera, el bloque de terminales puede
rotar hacia arriba o hacia abajo
y permitir un fácil acceso al módulo;
además, es el método preferido para
una cantidad limitada de cables.
Si desea utilizar una mayor cantidad de
cables o cables de mayor calibre, se
recomienda tender algunos cables a
través de la parte superior del bloque
de terminales y otros a través de la
parte inferior, tal y como se indica en
la Figura 38. En este caso, es necesario
ajustar la longitud del cable para
asegurar una adecuada flexibilidad de
los cables trenzados
y para brindar espacio suficiente para
retirar el módulo de E/S.
68

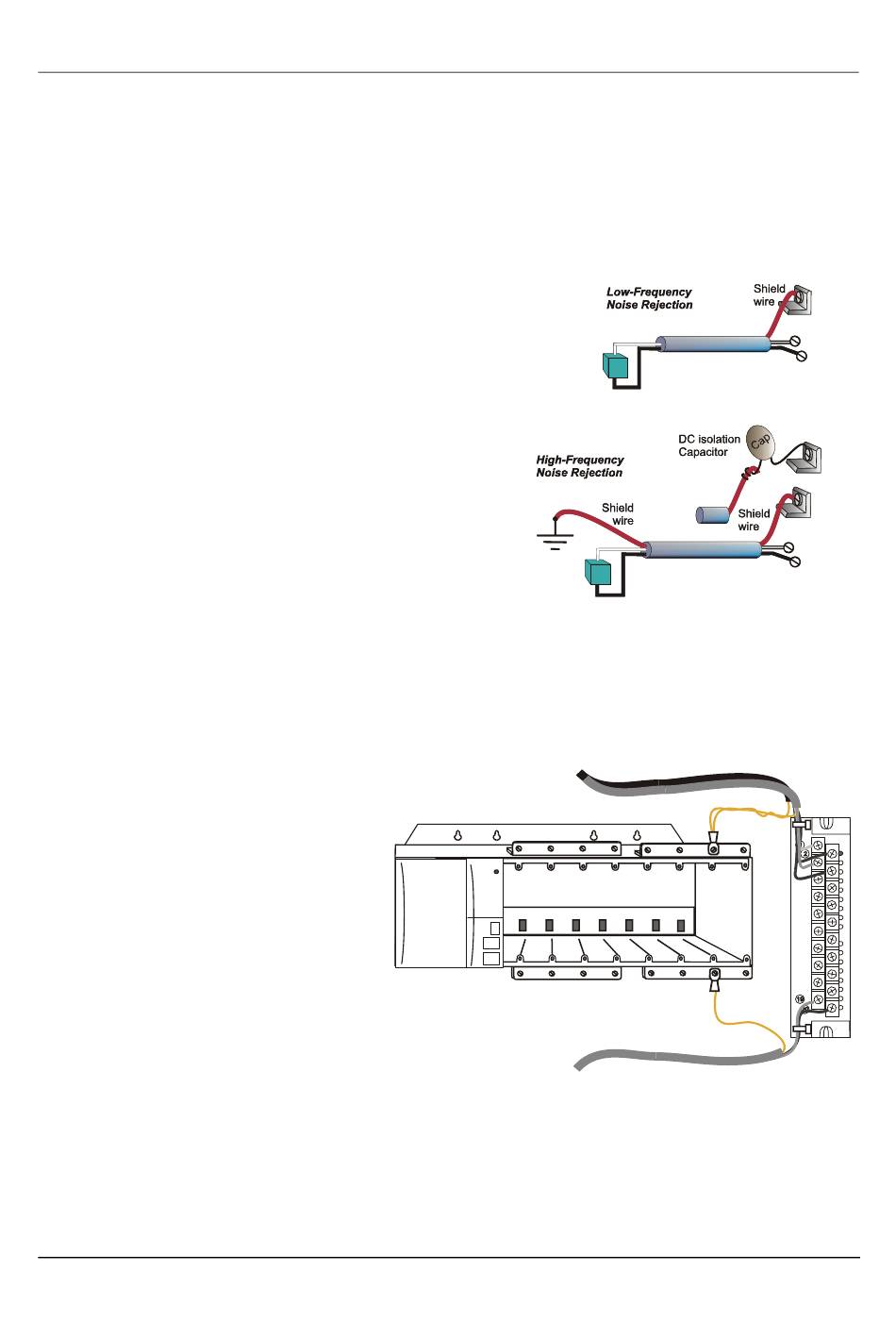

Figura 37 – Conexión a tierra de los cables de señales
Figura 38 – Conexión a tierra del blindaje de los cables
