CONEXIÓN DEL TRANSPORTADOR AL TRANSCEPTOR HF
Se puede utilizar los cables opcionales (PG-4R) para conectar el
1
transportador al transceptor HF. Pida estos cables a su
representante autorizado de KENWOOD.
2
Notas:
3
Apague tanto el transportador como el transceptor HF antes de
4
hacer la conexión.
El transportador transmite su indicativo de llamada automáticamente
5
en código Morse a intervalos regulares por requerimientos legales;
por lo tanto el efecto local de la transmisión deberá ser emitido desde
6
el transceptor HF. En el TS-570D y TS-570S, no seleccione "OFF" en
7 el Menú 21. En el TS-870S, use el control MONI para ajustar el
volumen del efecto local.
8
Cuando el transportador está demasiado cerca del transceptor HF,
una retroalimentación no deseada podría causar el mal
9
funcionamiento.
10 No utilice la misma fuete de energía regulada para ambos
transportador y transceptor HF. La retroalimentación no deseada
11
podría causar el mal funcionamiento.
12
13
14
15
16
17
18
19
20
21
22
23
E-84

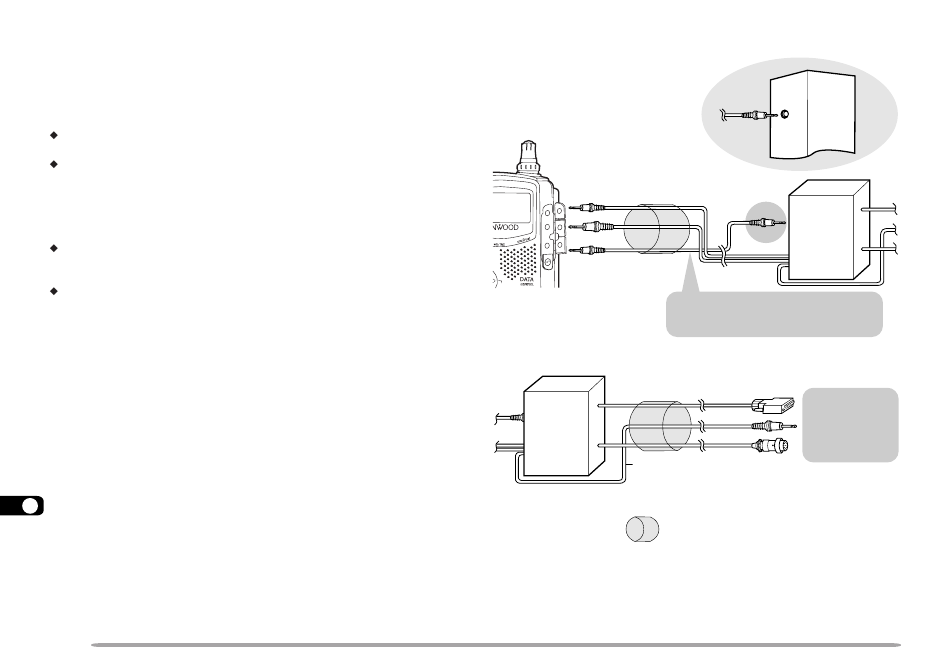

2,5 mm (1/10")
3,5 mm (1/8")
No necesita preocuparse de qué
extremo va a que lado.
3,5 mm (1/8")
Enchufe de 2 conductores
Pueden instalarse filtros de ruido
apropiados en las posiciones
indicadas para prevenir que la
retroalimentación no deseada cause
un mal funcionamiento.
Unidad
de
Entrada/
Salida
(I/O)
Unidad
de
Entrada/
Salida
(I/O)
Transceptor de Alta
Frecuencia (HF)
Conector COM
Jack EXT SP
Conector MIC
