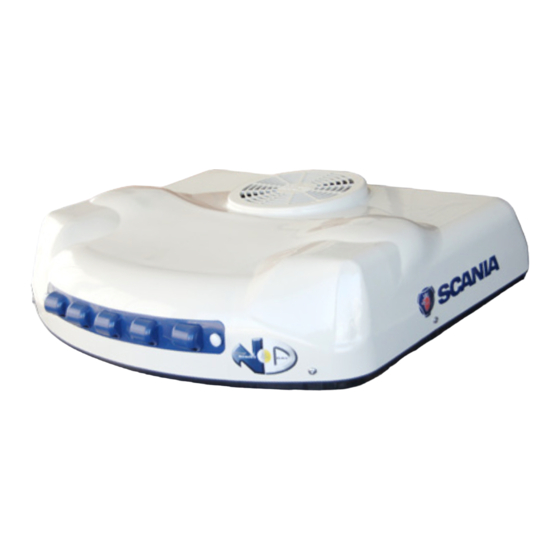

dirna Bergstrom bycool COMPACT 3.0 Instrucciones De Montaje
Ocultar thumbs Ver también para bycool COMPACT 3.0:

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

Enlaces rápidos

COMPACT
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
Air conditioning for vehicles
DAF
3.0
ES
EN
FR
GE
IT
220AA60075
Spanish
English
French
German
Italian

Publicidad

Tabla de contenido
loading

Resumen de contenidos para dirna Bergstrom bycool COMPACT 3.0

  • Página 1 Air conditioning for vehicles COMPACT Instrucciones de Montaje Spanish Mounting Instructions English Instructions de Montage French Montageanweisungen German Istruzioni di Montaggio Italian 220AA60075...
  • Página 2: Recomendaciones Para El Montaje

    COMPACT 3.0 Air conditioning for vehicles Herramientas Recomendaciones Para el montaje Juego de Llaves Torx Juego de Llaves Allen • Antes de iniciar el montaje leer las instrucciones y Llave fija 10, 13, 14 seguirlas durante el proceso de instalacion. Tijeras Flexómetro •...
  • Página 3 COMPACT 3.0 Air conditioning for vehicles Antes de empezar con el montaje, montar rejilla entrada aire delantera. En el caso de que el vehículo venga con spoiler, solicitar el kit 0911020014. Desmontar tapa escotilla, los elementos de fijación y entregar éstos al cliente (*). Quitar los residuos sobrantes adheridas al techo antes de pegar la junta EPDM.
  • Página 4 COMPACT 3.0 Air conditioning for vehicles En caso de que vehículo tenga spoiler con la barra central, cortar la barra mostrada por líneas de punto para instalar el equipo. Pegue la junta EPDM alrededor del hueco de escotilla (mirar el detalle para cortar los bordes finales de unión de la junta).
  • Página 5 COMPACT 3.0 Air conditioning for vehicles EXTERIOR CABINA: Posicionar el Compact en el hueco de la escotilla. ¡Atención! Al colocar el equipo encima del hueco escotilla, revisar que los tubos de desagüe no queden obstruidos por la junta EPDM. Escotilla Colocar canalizador gomaespuma quedando la parte más blanda en la base del equipo.
  • Página 6 COMPACT 3.0 Air conditioning for vehicles Colocar (2) soportes sujeción, con (1) arandela y (1) tuerca autoblocante M8, sin llegar a apretar. Roscar 10 mm (4) espárragos M6 x 80, donde se indica, según distancia (D) del esquema del punto 16. (D) 70 mm Colocar (1) arandela Ø6 de goma, arandela plana Ø6 ala ancha y (1) tuerca M6,...
  • Página 7 COMPACT 3.0 Air conditioning for vehicles Colocar (1) tuerca M6 sin apretar en cada espárrago . Tuerca M6 Conectar (2) cables de comunicación (A), las 4 vías (2) cajas de 4 vías y (4) de 2 vías; del panel interior de distribución de aire con las del Compact.
  • Página 8 COMPACT 3.0 Air conditioning for vehicles Colocar panel interior de distribución de aire en los espárragos anteriores con (1) arandela M6 ala ancha y (1) tuerca M6 en cada espárrago. Apretar tuercas hasta que el canalizador de gomaespuma haga tope en goma espuma superior del equipo.
  • Página 9 COMPACT 3.0 Air conditioning for vehicles Fijar los soportes de sujección apretando las tuercas hasta el apriete de la junta de EPDM exterior (Punto 4a) del equipo entre 3 y 6mm; la junta debe quedar con un espesor entre 19 y 22 mm.
  • Página 10 COMPACT 3.0 Air conditioning for vehicles Colocar tuerca M6 (A) tras la tuerca de fijación del panel interior de distribución de aire Base Compact en cada espárrago. Colocar exágonos M6 roscandolo hasta que quede 1 mm por encima del tapizado en vehículos con cabina Super Hexágono sujeción del panel interior de distribución de aire Space Cab y 10 mm por debajo del tapizado...
  • Página 11 COMPACT 3.0 Air conditioning for vehicles Colocar la consola con (4) tornillos M6/100x15 allen. Cubrir los (4) tornillos M6/100x15 allen con los embellecedores redondos de M6 de plástico.
  • Página 12: Vista Explosionada Hasta La Fijación De Los Soportes

    COMPACT 3.0 Air conditioning for vehicles Vista explosionada hasta la fijación de los soportes Arandela de goma ø 7 Espárrago Arandela plana ø 8 ala ancha M8 x125 x 100 ó 120 Tuerca M8 Techo cabina Tuerca M8 Arandela plana ø 6 ala ancha Junta de EPDM de 25 mm.
  • Página 13: Instrucciones Detalladas Sobre La Instalación Del Cableado De Alimentación

    COMPACT 3.0 Air conditioning for vehicles Instrucciones detalladas sobre la instalación del cableado de alimentación Cableado de alimentación superior 1- Conectar el cable de alimentación superior en la parte trasera del equipo y llevarlo por la parte posterior de la cabina pegando los soportes de plástico y fijándolo c/bridas. 2- Conectar cable de alimentación inferior en batería, llevándolo por el paso de cableados original, sujeto c/bridas, hacia la parte posterior de la cabina, para conectar con el cable de alimentación superior ¡...
  • Página 14: Esquema Eléctrico

    COMPACT 3.0 Air conditioning for vehicles Esquema eléctrico ¡AVISO IMPORTANTE! Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera la placa no se enciende y el equipo no funciona y se producirán daños irreparables en los módulos de los compresores.
  • Página 15 The installing personnel must have a sufficient training Warning in vehicles air conditioning. dirna Bergstrom, s.l. shall not be responsible for When installing air conditioning equipment on roof, the breakdowns or damages coming from an inadequate upper cabin part must be protected with a cloth or a handling or installation of the equipment or from protective blanket to avoid possible scratches.
  • Página 16 COMPACT 3.0 Air conditioning for vehicles Mount the front air input grille before starting assembly. In case the vehicle avenges with spoiler, to request the kit 09111020014. Dismantle sun hatch, fastening elements and hand over to client (*). Remove residual glue substance of the roof upper surface before glueing EPDM gasket.
  • Página 17 COMPACT 3.0 Air conditioning for vehicles In case vehicle has a spoiler with central bar, cut the bar shown by dot lines in order to install equipment. Glue EPDM gasket around hatch hole (see detail for cutting end join edges). 15 mm HOW TO CUT EPDM GASKET TO AVOID WATER FILTRATION INTO THE CABIN...
  • Página 18 COMPACT 3.0 Air conditioning for vehicles OUTSIDE CABIN: Position Compact in sun hatch hole. Caution! When positioning the unit above the hatch gap, check that the wastewater run-offs are not blocked by the EPDM seal. Sun hatch To place the foam rubber ducting remaining at the softer part of the base.
  • Página 19 COMPACT 3.0 Air conditioning for vehicles Place (2) fastening supports, with (1) washer and (1) M8 self-blocking nut, without tightening. Screw 10 mm deep (4) M6 x 80 studs, where indicated distance (D) in figure point 16. (D) 70 mm To place (1) rubber washer diameter 6 (1), plane washer diameter 6 wide wing and (1) plane...
  • Página 20 COMPACT 3.0 Air conditioning for vehicles Place (2) fastening supports, with (1) washer and (1) M6 nut, without tightening. M6 nut Connect (2) communication cables (A), the 4 ways (2) 4-way boxes and (4) 2-way boxes of the interior air distribution panel to those of the Compact.
  • Página 21 COMPACT 3.0 Air conditioning for vehicles Position the interior air distribution panel on the front studs with (1) M6 wide-rimmed washer and (1) M6 nut on each stud. Tighten the nuts until the foam duct comes up against the unit’s upper foam. IMPORTANT: The rubber ducting must being run into the upper rubber of the unit to avoid air leaks.
  • Página 22 COMPACT 3.0 Air conditioning for vehicles Fasten supports tightening nuts until outside EPDM joint (Point 4a) of equipment is compressed, between 3 and 6 mm; joint EPDM must stay with a thickness of 19 and 22 mm. Important: To avoid water from filtering inside Check compression cabin, check EPDM joint tightening with thickness using a...
  • Página 23 COMPACT 3.0 Air conditioning for vehicles Position nut M6 (A) after the fastening nut of the interior air distribution panel on each stud. Compact Base Position M6 hexagons, screwing up to 1 mm above the upholstery in vehicles with Space Cab and 10 mm below the upholstery in other Air distribution interior panel fastening hexagon...
  • Página 24 COMPACT 3.0 Air conditioning for vehicles Place console using (4) M6/100x15 allen head screws bolts. Place console using (4) M6/100x15 allen head screws bolts.
  • Página 25 COMPACT 3.0 Air conditioning for vehicles Exploded side view to supports fastening ø 7 Rubber washer M8 x125x100 / 120 wide wing flat washer ø 8 Studs M8 Nut Cabin roof M8 Nut Wide wing flat washer ø 8 EPDM Joint 25 mm. Fastening support Wide wing flat washer M8 self-blocking nut...
  • Página 26 COMPACT 3.0 Air conditioning for vehicles Detailed instructions on power wiring assembly wiring for power supply 1- Connect the upper power supply cable to the back of equipment and lead it through the back of the cab whilst sticking down the plastic clips and securing it with flanges. 2- Connect the lower power supply cable to the battery by leading it through the original cable route, secured with flanges, to the back of the cab, to connect it with the upper power supply cable.
  • Página 27: Electric Wiring

    COMPACT 3.0 Air conditioning for vehicles Electric wiring IMPORTANT WARNING! Take care not to invert polarities when connecting the unit to the power supply. If this were to happen, the unit will not work and irreparable damage will be caused to the compressor modules. Return Centrifugal air sensor...
  • Página 28 Lors de l’installation de l’appareil d’air conditionné sur le dirna Bergstrom, s.l., ne sera pas responsable des toit, il faudra protéger la partie supérieure de la cabine dommages ou des bris dérivés d’une installation ou avec un linge ou une couverture de protection afin d’éviter...
  • Página 29 COMPACT 3.0 Air conditioning for vehicles Avant de commencer le montage, monter la grille d’entrée d’air frontale. Si le véhicule dispose de spoiler, demande le kit 0911020014. Démonter le couvercle de l’écoutille, les éléments de fixations et les remettre au client (*). Eliminer les restes d’adhésif de la surface supérieure de la cabine avant de coller le joint EPDM.
  • Página 30 COMPACT 3.0 Air conditioning for vehicles Si le spoiler a une barre centrale, couper la barre dans la zone à points afin de pouvoir installer l’appareil. Coller le joint EPDM autour de l’orifice de l’écoutille (voir détail pour découper les bords).
  • Página 31 COMPACT 3.0 Air conditioning for vehicles EXTERIEUR CABINE: Positionner le Compact dans l’espace prévu. Attention ! Avant de placer l’équipement sur le creux de l’écoutille, vérifier que les sorties d’écoulement ne soient pas bouchées par le joint EPDM. Écoutille Placer les canalisations a mouse en restanta la part plus molle sous la base d´équipement.
  • Página 32 COMPACT 3.0 Air conditioning for vehicles Placer les supports de fixation (2), avec une rondelle (1) et un écrou autobloquant (1) M8, sans serrer. Visser 10 mm les goujons (4) M6 x 80, comme indiqué au (D) du schema point 16. (D) 70 mm Placer (1) rondelle mouse dimètre 6 (1) plain rondelle dimètre 6 aile large et (1) écrou M6...
  • Página 33 COMPACT 3.0 Air conditioning for vehicles Placer l’écrou (1) M6 sans le serrer sur chaque goujon. écrou M6 Connecter (2) câbles de communication (A), 4 voies (2) bornes à 4 voies et (4) bornes à 2 voies du panneau intérieur de distribution d’air à celles du Compact.
  • Página 34 COMPACT 3.0 Air conditioning for vehicles Placer le panneau intérieur de distribution d’air sur les goujons antérieurs avec (1) rondelle M6 bord large et (1) écrou M6 sur chaque goujon. Serrer les écrous jusqu’à ce que le canaliseur en mousse bute contre la mousse de la partie supérieure de l’appareil.
  • Página 35 COMPACT 3.0 Air conditioning for vehicles Fixer les supports en serrant les écrous jusqu’à serrer le joint EPDM (Point 4a) de l’appareil entre 3 et 6 mm; le joint EPDM doit rester avec une épaisseur entre 19 et 22 mms. Important: Pour éviter la filtration d’eau dans la cabine, vérifier le serrage du joint EPDMA Vérifier la...
  • Página 36 COMPACT 3.0 Air conditioning for vehicles Placer l’écrou M6 (A) après l’écrou de fixation du panneau intérieur de distribution d’air sur Base Compact chaque goujon. Placer des hexagones M6 et les visser jusqu’à ce qu’ils dépassent de 1 mm au-dessus de la tapisserie dans les véhicules Hexagone fixation du panneau intérieur de distribution d’air à...
  • Página 37 COMPACT 3.0 Air conditioning for vehicles Placer la console à l’aide des (4) vis Allen M6/100x15. Couvrir les têtes des vis Allen (4) M6/100x15 avec les capuchons en plastique M6.
  • Página 38 COMPACT 3.0 Air conditioning for vehicles Vue explosée jusqu’à la fixation des supports de fixation Rondelle caoutchouc ø 7 Goujons Rondelle plate large ø 8 M8 x125x100 / 120 Écrou M8 Toit de cabine Écrou M8 Rondelle plate large ø 8 Joint EPDM 25 mm.
  • Página 39 COMPACT 3.0 Air conditioning for vehicles Instructions détaillées sur l’installation du câblage d’alimentation câble d’alimentation supérieur 1- Connecter le câble d’alimentation supérieur à la partie arrière de l’appareil et le conduire par la partie postérieure de la cabine en collant les supports en plastique et en le fixant avec des brides. 2- Connecter le câble d’alimentation inférieur à...
  • Página 40 COMPACT 3.0 Air conditioning for vehicles Câblage electrique AVERTISSEMENT IMPORTANT! Attention ! Ne pas inverser les polarités dans la connexion de l’alimentation à l’équipement. Si cela se produisait, la plaque ne s’allumerait pas, l’équipement ne fonctionnerait pas et des dommages irréparables se produiraient sur les modules des compresseurs.
  • Página 41 Bereich Fahrzeug- Klimaanlagen ausreichend geschult sein. Wird die Klimaanlage im Kabinendach installiert, muss dirna Bergstrom, s.l. übernimmt keine Verantwortung der obere Teil der Kabine mit einem Tuch oder einer für Schäden oder Brüche aufgrund einer nicht ordnungsgemäßen Installation oder Bedienung Decke gegen eventuelle Kratzer geschützt werden.
  • Página 42 COMPACT 3.0 Air conditioning for vehicles Vor Montabeginn vorderes Lufteintrittsgitter montieren. Sollte das Fahrzeug mit Spoiler geliefert werden, Kit 0911020014 bestellen. Den Lukendeckel und die Befestigungselemente entfernen und dem Kunden aushändigen (*). Vor dem Ankleben der EPDM-Dichtung die Klebstoffreste von der oberen Kabinenfläche entfernen.
  • Página 43 COMPACT 3.0 Air conditioning for vehicles Falls der Spoiler eine Mittelstange hat, diese im Bereich der Punkte schneiden, um das Gerät installieren zu können. Die EPDM-Dichtung um die Lukenöffnung herum ankleben (siehe Detailansicht für das Schneiden der Ränder). 15 mm EPDM-DICHTUNG GESCHNITTEN WIRD, UM FILTRATIONEN IN DER KABINE ZU...
  • Página 44 COMPACT 3.0 Air conditioning for vehicles KABINENAUSSENSEITE: Compact in der Öffnung positionieren. Achtung! Beim Auflegen des Geräts auf die Lukenaussparung darauf achten, dass die Ablassausgänge nicht von der EPDM- Dichtung zusammengedrückt werden. Luke Montieren Sie den Schaumgummi Luftkanal mit dem weichen Teil zur Grundplatte / Basis. KABINENINNENSEITE: Grundplatte Einheit 5 mm...
  • Página 45 COMPACT 3.0 Air conditioning for vehicles Befestigungsauflagen einer Unterlegscheibe (1) und einer Autobloc-Mutter (1) M8 einlegen, jedoch ohne anzuziehen. 10 mm Gewinde für die Stiftschrauben (4) M6 x 80 am angegebenen Punkt schneiden laut Distanz (D) beschrieben in Abbildung 16. (D) 70 mm Montiere (1) Gummi-Unterlegscheibe, (1) Gummi-Unterlegscheibe...
  • Página 46 COMPACT 3.0 Air conditioning for vehicles Jeweils die Mutter (1) M6 ohne Anziehen auf die Stiftschrauben legen. Mutter M6 Kommunikationskabel (2) (A), die (2) 4-Wege- 4 Wege Kästen und (4) 2-Wege-Kasten der inneren Luftverteilertafel mit denen des Compact verbinden. Dabei beachten, dass der mit den weißen Kabeln markierte Zwei-Wege-Kasten...
  • Página 47 COMPACT 3.0 Air conditioning for vehicles Innere Luftverteilertafel an den vorderen Stiftschrauben mit jeweils einer (1) M6 Breitflansch-Unterlegscheibe und einer (1) M6 Mutter anbringen. Die Muttern anziehen, bis die Schaumstoffführung am oberen Schaumstoff der Anlage anliegt. Wichtig: Schaumstoff Luftkanalisierung müssen sich berühren, um Falschluft zu verhindern.
  • Página 48 COMPACT 3.0 Air conditioning for vehicles Die Halterungen durch Anziehen der Muttern befestigen, bis die EPDM-Dichtung (Punkt 4a) des Geräts zwischen 3 und 6 mm komprimiert wird; es sollte mit einer Dicke zwischen 19 und 22 mm sein Wichtiger Hinweis: Um das Eindringen von Die komprimierung Wasser in die Kabine zu verhindern, die die der EPDM-Dichtung...
  • Página 49 COMPACT 3.0 Air conditioning for vehicles Eine Mutter M6 (A) hinter der Befestigungsmutter inneren Luftverteilertafel allen Grundplatte Compact Stiftschrauben anbringen. Sechskant- Verbindungsmuttern M6 eindrehen, bis sie bei Sechskant-Verbindungsmutter Fahrzeugen mit Kabine Super Space Cab 1 zur Befestigung der inneren Luftverteilertafel mm über dem Bezug heraus steht und sich bei allen übrigen Fahrzeugen 10 mm unter Bezug...
  • Página 50 COMPACT 3.0 Air conditioning for vehicles Die Konsole anhand von (4) Inbusschrauben M6/100x15 anbringen. Die Köpfe der Inbusschrauben (4) M6/100x15 mit Kunststoffkappen M6 abdecken.
  • Página 51 COMPACT 3.0 Air conditioning for vehicles Explosionsansicht bis zur befestigung der befestigungsauflagen Gummischeibe ø 7 Stiftschrauben Breitflansch-Flachscheibe ø 8 M8 x125x100 / 120 Mutter M8 Kabinendach Mutter M8 Breitflansch-Flachscheibe ø 8 EPDM-Dichtung 25 mm. Befestigungsauflage Breitflansch-Flachscheibe Autobloc-Mutter M8 Explosionsansicht bis zur befestigung der konsolen Gummischeibe Ø6 Breitflansch-Flachscheibe Ø6 Mutter M6...
  • Página 52 COMPACT 3.0 Air conditioning for vehicles Ausführliche Anleitung für die Installation der Spannungsversorgung Versorgungs- verkabelung 1- Oberes Stromversorgungskabel an die Rückseite des Geräts anschließen und um die Kabinenrückseite führen. Dabei die Kunststoffhalter ankleben und mit den Kabelbindern fixieren. 2- Unteres Stromversorgungskabel an die Batterie anschließen. Dieses durch den ursprünglichen Kabeldurchgang, befestigt mit Kabelbindern, hin zur Kabinenrückseite führen, um es mit dem oberen Stromversorgungskabel zu verbinden !!BEIM VERBINDEN DER KABEL, AUSREICHEND ABSTAND LASSEN, UM EINEN DURCH DIE KABINENBEWEGUNGEN BEDINGTEN BRUCH ZU VERMEIDEN!!
  • Página 53: Elektrischeverkabelung

    COMPACT 3.0 Air conditioning for vehicles ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht und es kommt zu irreparablen Schäden an den Kompressormodulen.
  • Página 54 COMPACT 3.0 Air conditioning for vehicles Attrezzi Suggerimenti per il montaggio Kit di chiavi Torx Kit di chiavi Allen • Prima di cominciare il montaggio, leggere attentamente Chiave fissa 10, 13, 14 le istruzioni e rispettarle nel corso dello stesso. Forbici Metro a nastro •...
  • Página 55 COMPACT 3.0 Air conditioning for vehicles Prima di iniziare il montaggio, installare la griglia sull’entrata anteriore dell’aria. Se il veicolo dispone di spoiler, richiedere il kit 0911020014. Smontare il coperchio dell’oblò, gli elementi di fissaggio e consegnarli al cliente (*). Eliminare i residui di adesivo dalla superficie superiore della cabina prima di incollare la guarnizione EPDM.
  • Página 56 COMPACT 3.0 Air conditioning for vehicles Se lo spoiler presenta una barra centrale, tagliarla lungo la zona con i punti per poter installare l’impianto. Incollare la guarnizione EPDM intorno al foro dell’oblò (vedi particolare per tagliare i bordi). 15 mm COME TAGLIARE LA GUARNIZIONE EPDM PER EVITARE INFILTRAZIONI NELLA CABINA A- Incollare la guarnizione mantenendo una...
  • Página 57 COMPACT 3.0 Air conditioning for vehicles ESTERNO CABINA: Inserire il Compact nel vano. Attenzione! Quando si posiziona l’impianto sul vano del tettuccio apribile, controllare che le uscite di scarico non siano ostruite dalla guarnizione EPDM. Oblò Montare il canalizzatore di gommapiuma con la parte più...
  • Página 58 COMPACT 3.0 Air conditioning for vehicles Fissare i supporti di fissaggio (2), con una rondella (1) e un dado autobloccante (1) M8, senza stringere. Avvitare di 10 mm i perni (4) M6 x 80, dove indicato distanza (A) segun nella a figura (D) 70 mm Inserire (1) rondella Ø...
  • Página 59 COMPACT 3.0 Air conditioning for vehicles Inserire il dado (1) M6 senza stringere in ogni vite prigioniera. Dado M6 Collegare (2) cavi per comunicazioni (A), 4 vie (2) scatole a 4 vie e (4) a 2 vie del pannello interno di distribuzione dell’aria con quelle del Compact.
  • Página 60 COMPACT 3.0 Air conditioning for vehicles Montare il pannello interno di distribuzione dell’aria sulle viti prigioniere anteriori con (1) rondella M6 a testa larga e (1) dado M6 su ogni vite prigioniera. Stringere i dadi finché il canalizzatore di gommapiuma non è a battuta sulla gommapiuma superiore dell’impianto.
  • Página 61 COMPACT 3.0 Air conditioning for vehicles Fissare i supporti stringendo i dadi fino a comprimere, tra 3 e 6 mm, la guarnizione EPDM (Punto 4a) dell’impianto; deve rimanere con un spessore tra 19 e 22 mm. Nota bene: Per evitare che infiltrazioni Comprovare la d’acqua nella cabina, verificare il serraggio compressione...
  • Página 62 COMPACT 3.0 Air conditioning for vehicles Inserire il dado M6 (A) sul dado di fissaggio del pannello interno di distribuzione dell’aria su Base Compact ogni vite prigioniera. Inserire i perni esagonali M6 e avvitarli fino a lasciarli a 1 mm al di Perno esagonale di fissaggio sopra della tappezzeria nei veicoli con cabina del pannello interno di...
  • Página 63 COMPACT 3.0 Air conditioning for vehicles Posizionare la consolle usando (4) viti a brugola M6/100x15. Collocare sugli stessi le decorazioni rotonde di plastica M6.
  • Página 64 COMPACT 3.0 Air conditioning for vehicles Esploso fino al fissaggio dei supporti di fissaggio Rondella di gomma ø 7 Viti prigioniere Rondella piana a testa larga ø 8 M8 x125x100 / 120 Dado M8 Tettuccio della cabina Dado M8 Rondella piana a testa larga ø 8 Guarnizione EPDM 25 mm.
  • Página 65 COMPACT 3.0 Air conditioning for vehicles Istruzioni dettagliate Sull’installazione del cablaggio di alimentazione Versorgungs- verkabelung 1- Collegare il cavo di alimentazione superiore nella parte posteriore dell’impianto e farlo scorrere lungo la parte posteriore della cabina incollando i supporti di plastica e fissandolo con le flange. 2- Collegare il cavo di alimentazione inferiore alla batteria, facendolo scorrere lungo il passaggio originale dei cablaggi, fissato con le flange, verso la parte posteriore della cabina, per effettuare il collegamento con il cavo di alimentazione superiore.
  • Página 66: Cablaggio Elettrico

    COMPACT 3.0 Air conditioning for vehicles Cablaggio elettrico AVVISO IMPORTANTE! Fare attenzione a non invertire le polarità effettuando la connessione dell’alimentazione all’impianto, altrimenti il quadro comandi non si accende, l’impianto non funziona e si potrebbero verificare danni irreparabili ai moduli dei compressori. Sensore Ventilatore aria ritorno...
  • Página 68 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
