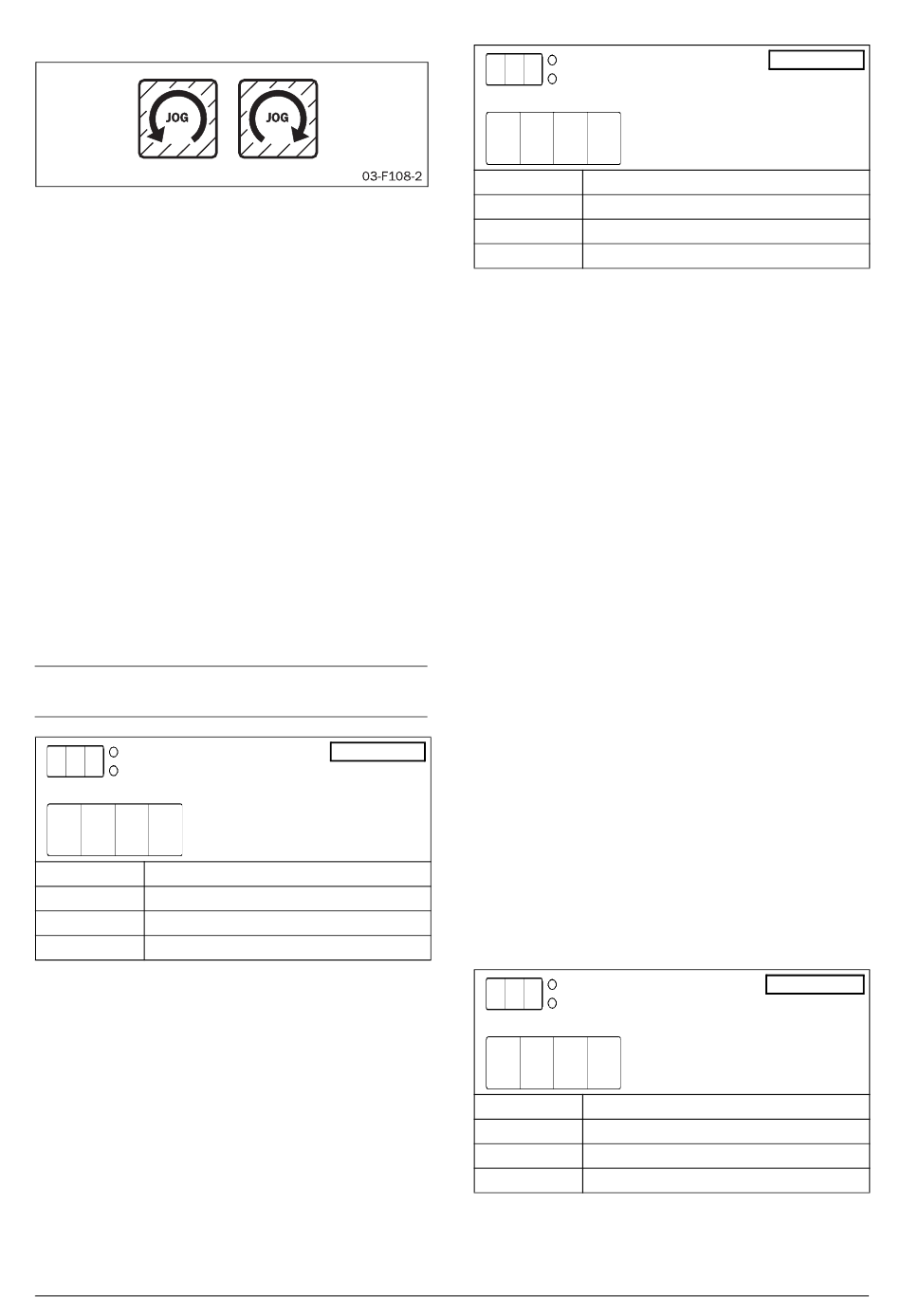

Figura 48 Teclas "JOG"
Si se selecciona el modo de control remoto (parámetro
[200]=2) y se habilitan las órdenes de JOG en los menús
[334] y [335], las órdenes de JOG se pueden emitir por la
entrada analógica/digital. Ésta se puede configurar para JOG
en avance o JOG en retroceso (véase la descripción del menú
[500] en la página 83). La velocidad lenta estará activa
mientras lo esté la señal en la entrada analógica/digital.
Si se selecciona el modo de control por comunicación serie
(parámetro [200]=3) y se habilitan las órdenes de JOG en los
menús [334] y [335], las órdenes de JOG se pueden emitir
por comunicación serie. (Véase el manual de instrucciones
de la opción de comunicación serie correspondiente.)

Habilitar el avance JOG [334]

En este menú se habilita la orden de JOG en avance.
Dependiendo del modo de control seleccionado en el menú
[200], la orden de JOG en avance puede emitirse desde el
panel de control, por control remoto o por comunicación
serie.
NOTA: Las funciones Habilitar son válidas para todos los
modos de control.
3 3 4
o F F
Defecto: oFF
Rango: oFF, on
oFF Avance JOG inhabilitado
on Avance JOG habilitado

Habilitar el retroceso JOG [335]

En este menú se habilita la orden de JOG en retroceso.
Dependiendo del modo de control seleccionado en el menú
[200], la orden de JOG en retroceso puede emitirse desde el
panel de control, por control remoto o por comunicación
serie.
72 Descripción funcional
Configuración
Habilitar el avance JOG
3 3 5
o F F
Defecto: oFF
Rango: oFF, on
oFF Retroceso JOG inhabilitado
on Retroceso JOG habilitado
8.7.5 Parámetros adicionales [340]-
[342]
En esta sección se describen la función de bypass, el control
del factor de potencia y el control del ventilador interno.
Bypass [340]
El MSF 2.0 está diseñado para funcionamiento continuo,
por lo que normalmente no se necesita contactor de bypass.
Sin embargo, en los entornos con temperaturas ambientes
elevadas u otras condiciones especiales, el uso de un
contactor de bypass puede resultar beneficioso. En tal caso,
el contactor de bypass se puede controlar con uno de los
relés. Así, el relé K2 está configurado de manera
predeterminada para controlar un contactor de bypass (para
la funcionalidad a plena tensión, véase la descripción de los
menús [530]-[532] en la página 92).
El uso de un contactor de bypass se puede combinar con
cualquier método de arranque y paro sin necesidad de
efectuar ninguna modificación en las conexiones. No
obstante, para usar las funciones de protección del motor, el
limitador de par electrónico y las funciones de visualización
con bypass, es preciso sacar los transformadores de
intensidad del arrancador progresivo. Para ello hay
disponible un cable prolongador opcional; véase
información detallada en el Capítulo 12. en la página 117
(opciones). Las figuras 49 a 51 siguientes muestran un
ejemplo de conexión.
Si se utiliza un contactor de bypass, es preciso habilitar el
funcionamiento con bypass en el menú [340] para que el
arrancador progresivo funcione correctamente.
3 4 0
o F F
Defecto: oFF
Rango: oFF, on
oFF Bypass inhabilitado
on Bypass habilitado.
