2. Usando dos pernos (¼" x ¾") y contratuercas
con arandela prensada, sujete la guía de las
mangueras al soporte del depósito hidráulico
(Figura 9).

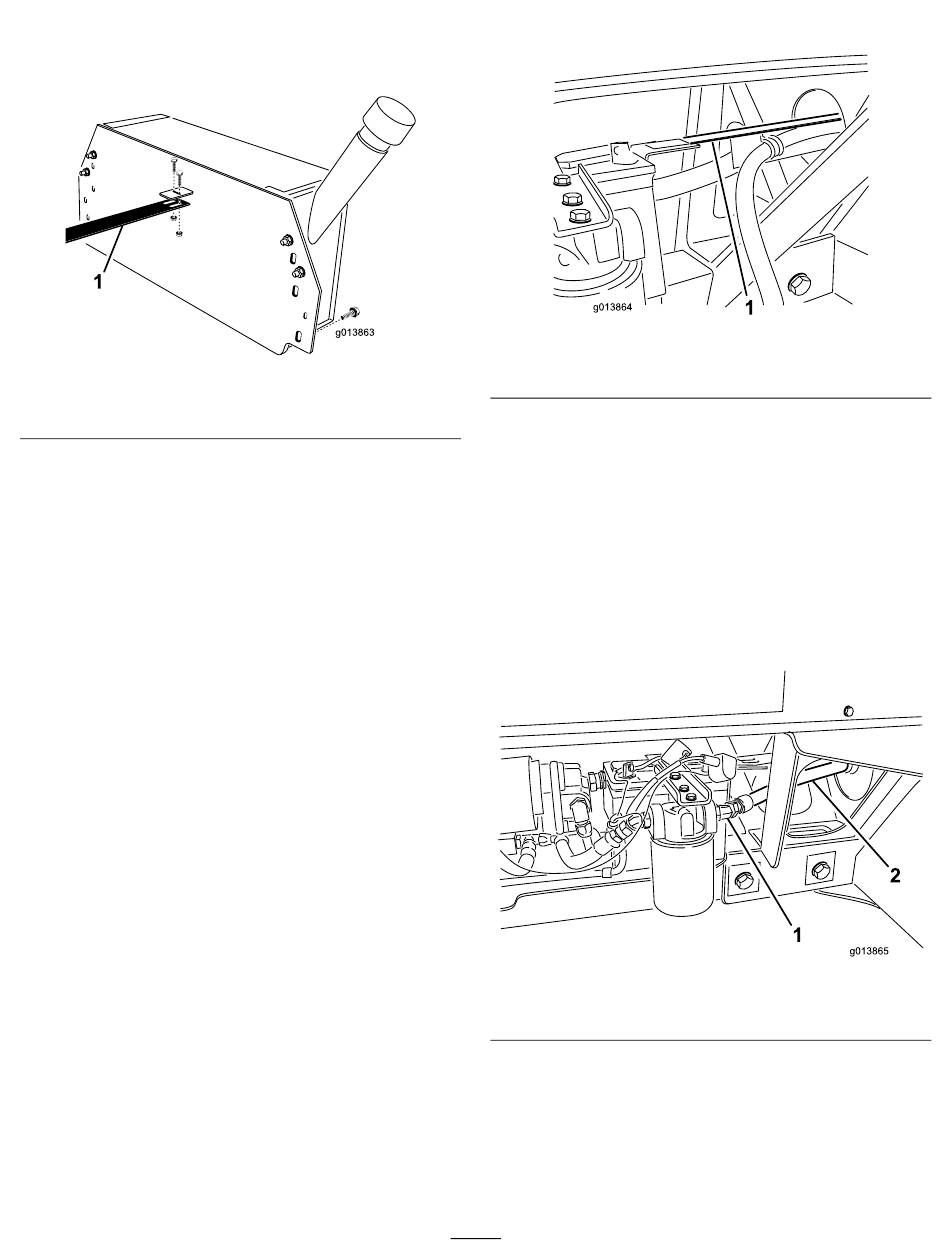

Figura 9
1. Guía de las mangueras
Nota:
Retire los 2 pernos de montaje del
tabique trasero del chasis. Utilice los pernos
retirados para montar el depósito.
3. Desembale los 4 pernos (⅜" x 1") y las
contratuercas de nylon. Apoyando el depósito
hidráulico desde abajo, pase la guía de las
mangueras y las mangueras hidráulicas Nº
3 y 4 a través del taladro grande central del
tabique trasero del chasis de la , y posicione el
depósito hidráulico contra el tabique trasero del
chasis. Sujete el depósito hidráulico en su sitio
provisionalmente con sargentos o pernos.
Nota:
La guía de las mangueras debe pasar a
través del taladro central de la parte delantera
del chasis. Pueden ser necesaria la ayuda de
otra persona.
4. Conecte la manguera hidráulica de retorno (n.º
3) y la manguera hidráulica de aspiración (n.º
4) a los acoplamientos correspondientes del
depósito hidráulico.
Nota:
Las mangueras n.º 3 y n.º 4 tienen
acoplamientos diferentes, de manera que
solo es posible conectar cada manguera al
acoplamiento correcto del depósito hidráulico.
Nota:
Al montar las mangueras, asegúrese de
dejar suficiente espacio para los neumáticos.
5. La guía de las mangueras debe descansar
sobre la pestaña de la pata vertical de la bandeja
de la batería (Figura
guía de las mangueras no quedan alineados
con los taladros de la pestaña de la bandeja de
la batería, puede ajustarse la longitud de la guía
aflojando los pernos que la sujetan al soporte del
10). Si los taladros de la
depósito hidráulico y deslizando la guía hacia
adelante o hacia atrás, según sea necesario.
g013863
1. Guía de las mangueras
6. Sujete la guía de las mangueras a la pestaña de
la bandeja de la batería usando 2 pernos (¼"
x ¾") y contratuercas con arandela prensada
(Figura 10).
7. Monte el depósito hidráulico en el tabique
trasero del chasis con los pernos de montaje
que retiró anteriormente, así como los pernos
(⅜" x 1"), las contratuercas de nylon y las
arandelas planas del kit y apriete las fijaciones.
8. Conecte la manguera hidráulica Nº 3 a la salida
del filtro (Figura
1. Salida del filtro
9. Conecte la manguera hidráulica Nº 4 al lado de
aspiración de la bomba hidráulica
7
Figura 10
11).
Figura 11
2. Manguera hidráulica Nº 3
(Figura
g013864
g013865
12).
