Viene de la página anterior

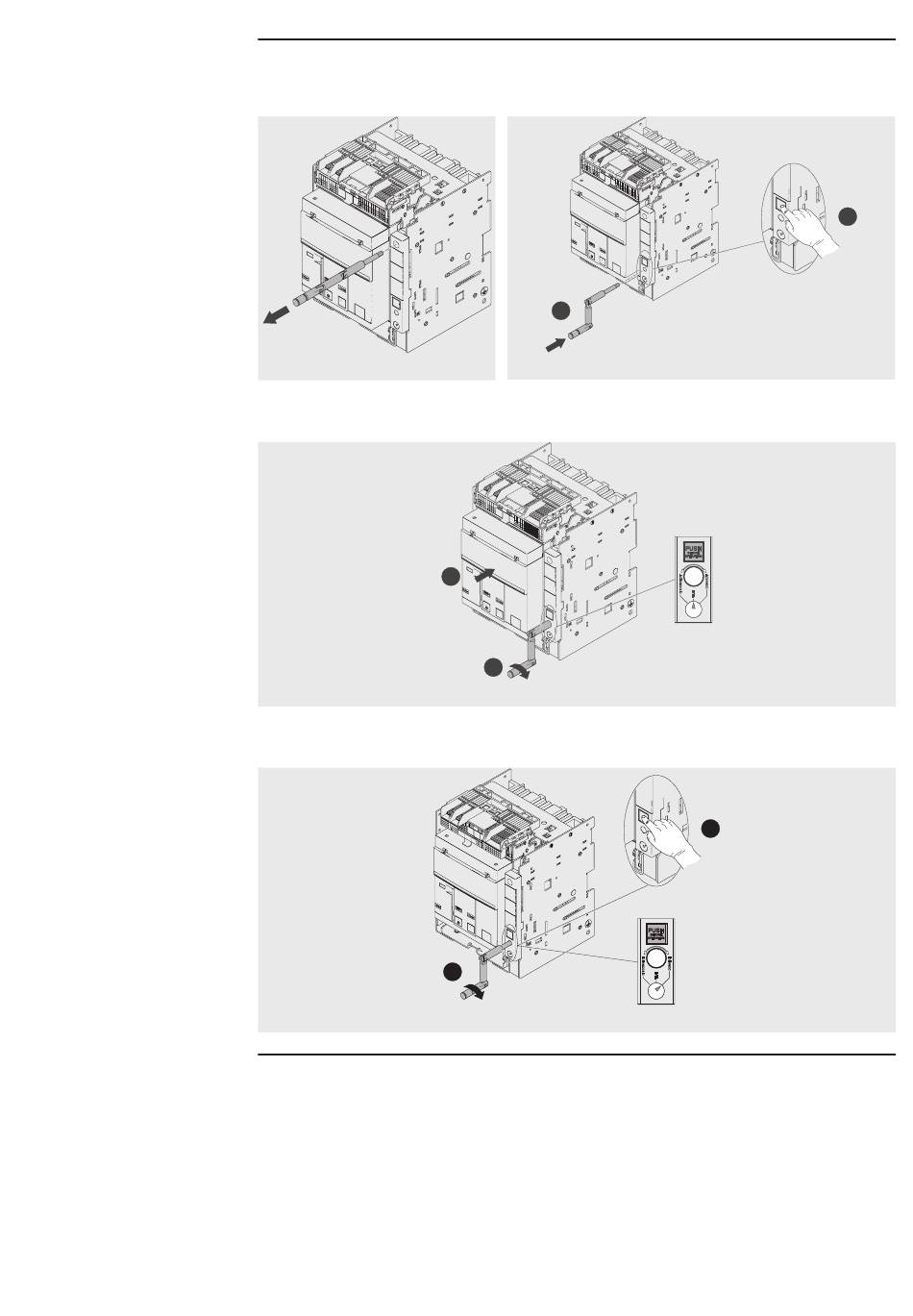

4. Extraer de su alojamiento la manivela de seccionamiento. Véase Figura 56.
5. Apretar el pulsador de bloqueo e introducir la manivela en la parte móvil. En esta fase la parte móvil
está aún en posición DISCONNECT. Véase Figura 57.
Figura 56
6. Mantener pulsado el interruptor. Girar la manivela en sentido horario hasta que salga el pulsador y el
indicador señale que el interruptor está en posición TEST. Véase Figura 58.
Figura 58
7. Presionar el pulsador de bloqueo y después girar la manivela en sentido horario hasta que el pulsador
salga y el indicador señale que el interruptor está en posición CONNECT. Véase Figura 59.
Figura 59
2
Figura 57
1
2
2
ABB | SACE Emax 2
1
1
Continua en la página siguiente
