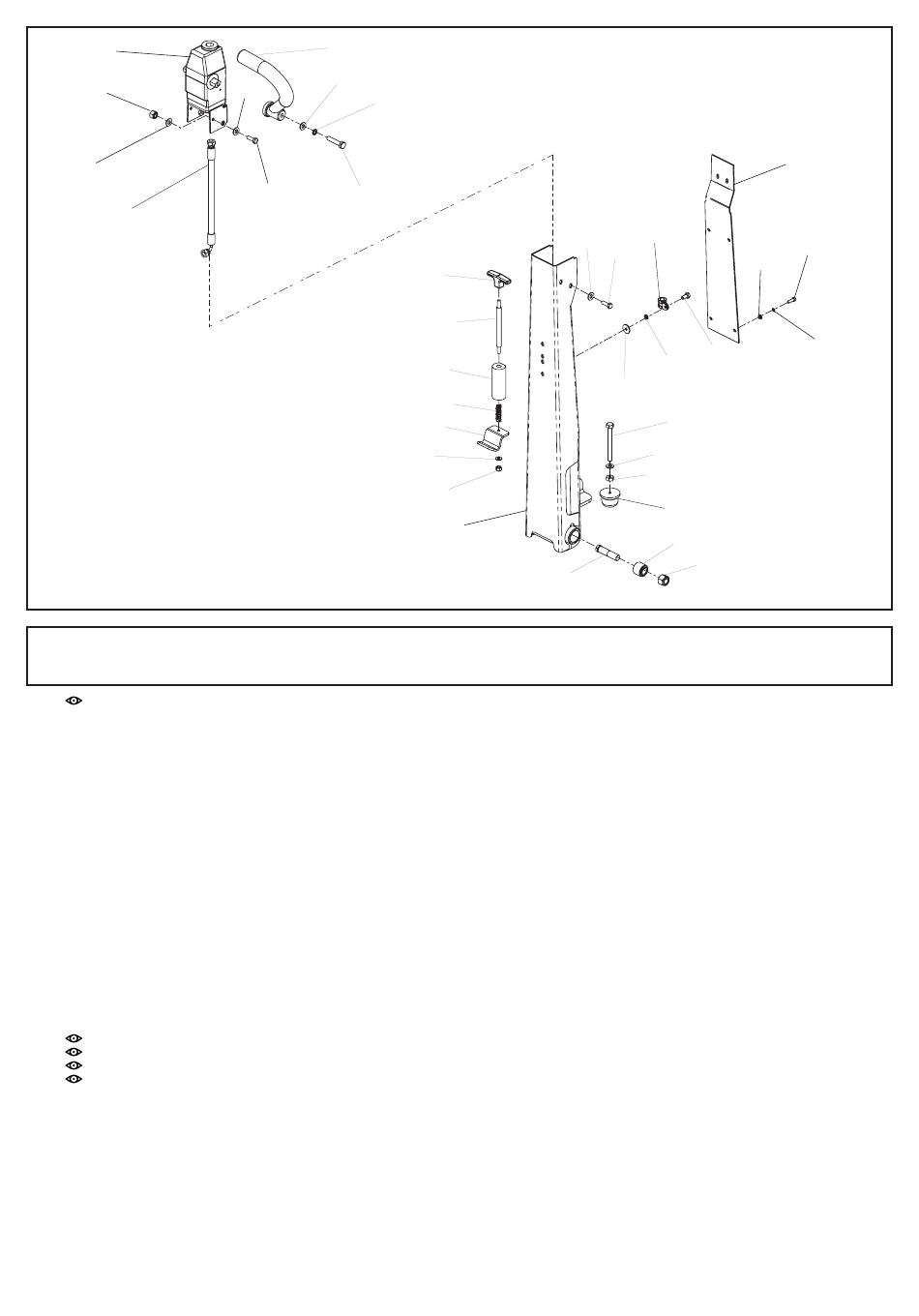

Handle Assembly, Ensemble poignée, Conjunto de manillar, Conjunto do Punho
1 4-01 .............Pump .................................. Ressort ..................................... Muelle .................................... Mola ............................................................................ 1
2 161.0.248 ...........Handle ................................ Guidon ..................................... Manillar .................................. Punho ......................................................................... 1
3 7-8012 ................Screw ................................ Vis ............................................ Tornillo ................................... Parafuso ......................................M8 x 25 .................. 4
4 4-8006 ................Washer ............................... Rondelle ................................... Arandela ................................ Anilha ...........................................M8 ......................... 9
5 8-8008 ................Nut ...................................... Ecrou ........................................ Tuerca.................................... Porca ...........................................M8 ......................... 5
6 21.0.187 .............Anti-Vibration Mount ........... Tampon antivibratoire .............. Montura antivibratoria ............ Bloco Anti-vibração .................................................... 2
7 161.0.247 ...........Cover .................................. Couvercle ................................. Cubierta ................................. Tampa ........................................................................ 1
8 02.0.014 .............Screw ................................ Vis ............................................ Tornillo ................................... Parafuso ......................................M6 x 20 .................. 6
9 4-6001 ................Washer ............................... Rondelle ................................... Arandela ................................ Anilha ...........................................M6 ......................... 6
10 4-6005 ................Washer ............................... Rondelle ................................... Arandela ................................ Anilha ...........................................M6 ......................... 6
11 21.0.333 .............Rubber Stop ....................... Butée en caoutchouc
12 02.0.089 .............Screw ................................ Vis ............................................ Tornillo ...................................
13 4-1005 ................Washer ............................... Rondelle ................................... Arandela ................................ Anilha ...........................................M10 ....................... 2
14 8-10003 ..............Nut ...................................... Ecrou ........................................ Tuerca.................................... Porca ...........................................M10 ....................... 2
15 19.0.843 .............Handle ................................ Guidon ..................................... Manillar .................................. Punho ......................................................................... 1
16 161.0.241 ...........Threaded Rod
17 161.0.240 ...........Latch ................................... Verrou ...................................... Cerrojo ................................... Trinco .......................................................................... 1
18 19.0.095 .............Spring ................................. Ressort ..................................... Resorte .................................. Mola ............................................................................ 1
19 161.0.238 ...........Latch ................................... Verrou ...................................... Cerrojo ................................... Trinco .......................................................................... 1
20 7-8008 ................Screw ................................ Vis ............................................ Tornillo ................................... Parafuso ......................................M8 x 16 .................. 1
21 4-8003 ................Washer ............................... Rondelle ................................... Arandela ................................ Anilha ...........................................M8 ......................... 2
22 8-16005 ..............Nut ...................................... Ecrou ........................................ Tuerca.................................... Porca ...........................................M16 ....................... 2
23 161-99534 ..........Bolt .................................... Boulon ...................................... Perno ..................................... Perno ...........................................M16 ....................... 2
24 4-8004 ................Washer ............................... Rondelle ................................... Arandela ................................ Anilha ...........................................M8 X 25 X 2 ........... 2
25 161-99568 ..........Handle - Grey ..................... Guidon - Gris ............................ Manillar - Gris ........................ Punho - Cinzento ........................................................ 2
25A Item 32 ........Handle - Orange ................. Guidon - Orange ...................... Manillar - Naraja .................... Punho - Laranja .......................................................... 2
25B Item 32 ........Handle - AP Green ............. Guidon - Grun .......................... Manillar - Verde ..................... Punho - Verde ............................................................ 2
25C Item 32 ........Handle - Yellow .................. Guidon - Jaune ........................ Manillar - Azúl ....................... Punho - Azul ............................................................... 2
25D Item 32 ........Handle - Blue ...................... Guidon - Bleu ........................... Manillar - Amarillo .................. Punho - Amarelo ......................................................... 2
26 9-10007 ..............Bolt .................................... Boulon ...................................... Perno ..................................... Perno ...........................................M10 x 50 ................ 2
27 4-1005 ................Washer ............................... Rondelle ................................... Arandela ................................ Anilha ...........................................M10 ....................... 2
28 4-1003 ................Washer ............................... Rondelle ................................... Arandela ................................ Anilha ...........................................M10 ....................... 2
29 30-0079 ..............Hose ................................... Durit ......................................... Flexible .................................. Tubagem .................................................................... 1
30 02.0.086 .............Screw ................................ Vis ............................................ Tornillo ...................................
31 3-7012 ................Clip ..................................... Collier ....................................... Presilla ................................... Grampo ....................................................................... 1
32 161-07700 ..........Handle Kit ........................... Kit de Guidon ........................... Kit Manillar ............................. Kit do Punho ............................................................... 1
25
26
4
27
3
28
...............
.................... Tube fi leté ................................ Tubo roscado ......................... Tubo roscado .............................................................. 1
4
15
16
17
18
19
4
5
2
23
Tope de caucho ..................... Batente de Borracha ................................................... 1
136
31
3
9
20/30
21
24
12
13
14
11
6
22
Parafuso ......................................M10 x 100 .............. 1
Parafuso ......................................M8 x 12 .................. 1
3-01
7
8
10
3-01
