Ensamblado

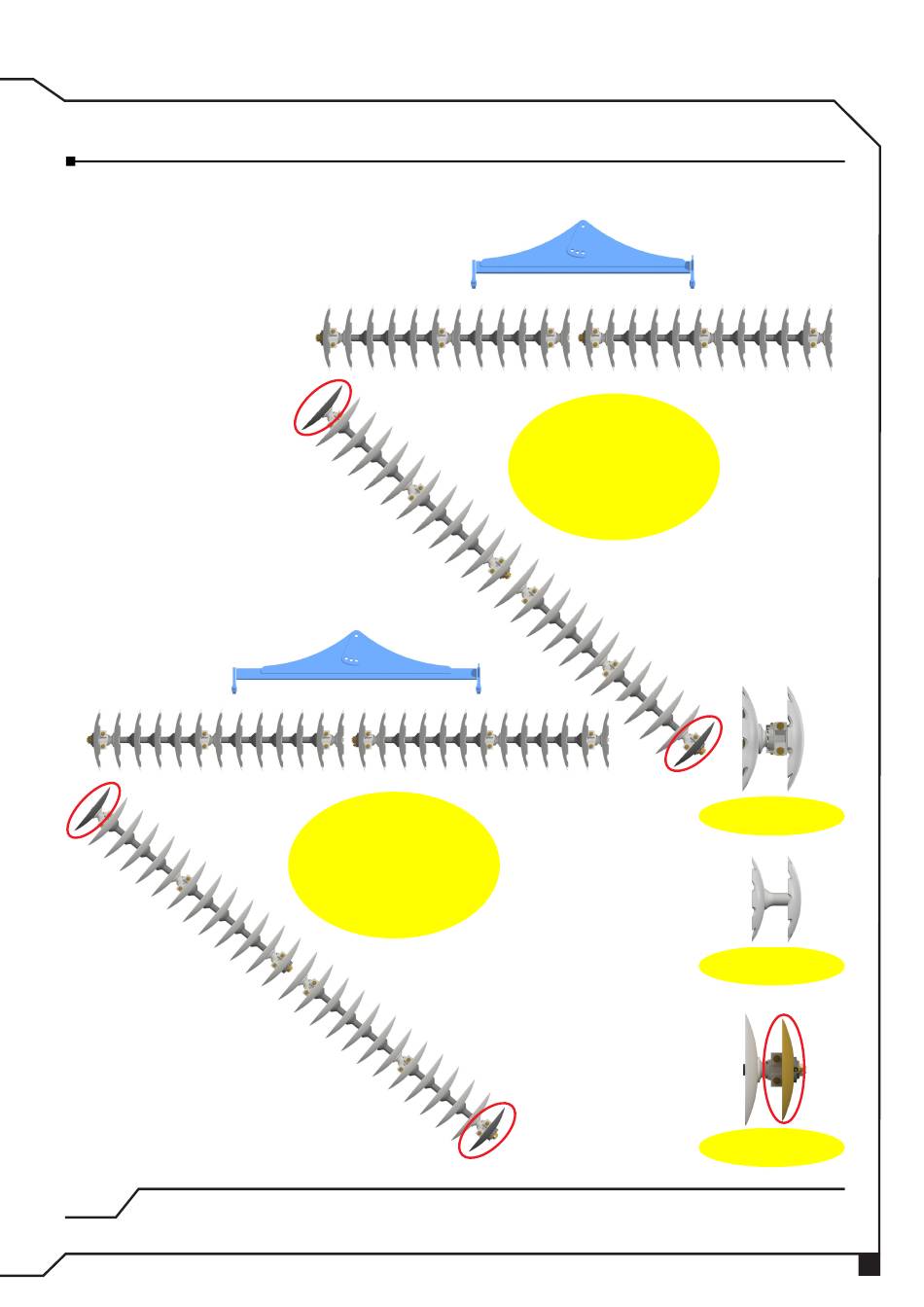

Esquema de ensamblaje de las chumaceras y separadores

Antes de iniciar el ensamblaje de las secciones de discos, verificar la posición
correcta de las chumaceras y separadores.
OBS.
El primer y último disco de las secciones traseras son más pequeño.
Marchesan Implementos e Máquinas Agrícolas "TATU" S.A.
50 discos 50 discos
12 chumaceras 12 chumaceras
36 separadores 36 separadores
2 discos de 2 discos de
acabado acabado
46 discos 46 discos
12 chumaceras 12 chumaceras
32 separadores 32 separadores
2 discos de 2 discos de
acabado acabado
Disco Menor Disco Menor
Chumacera Chumacera
Separador Separador
GNFH 15
