Preparación del montaje

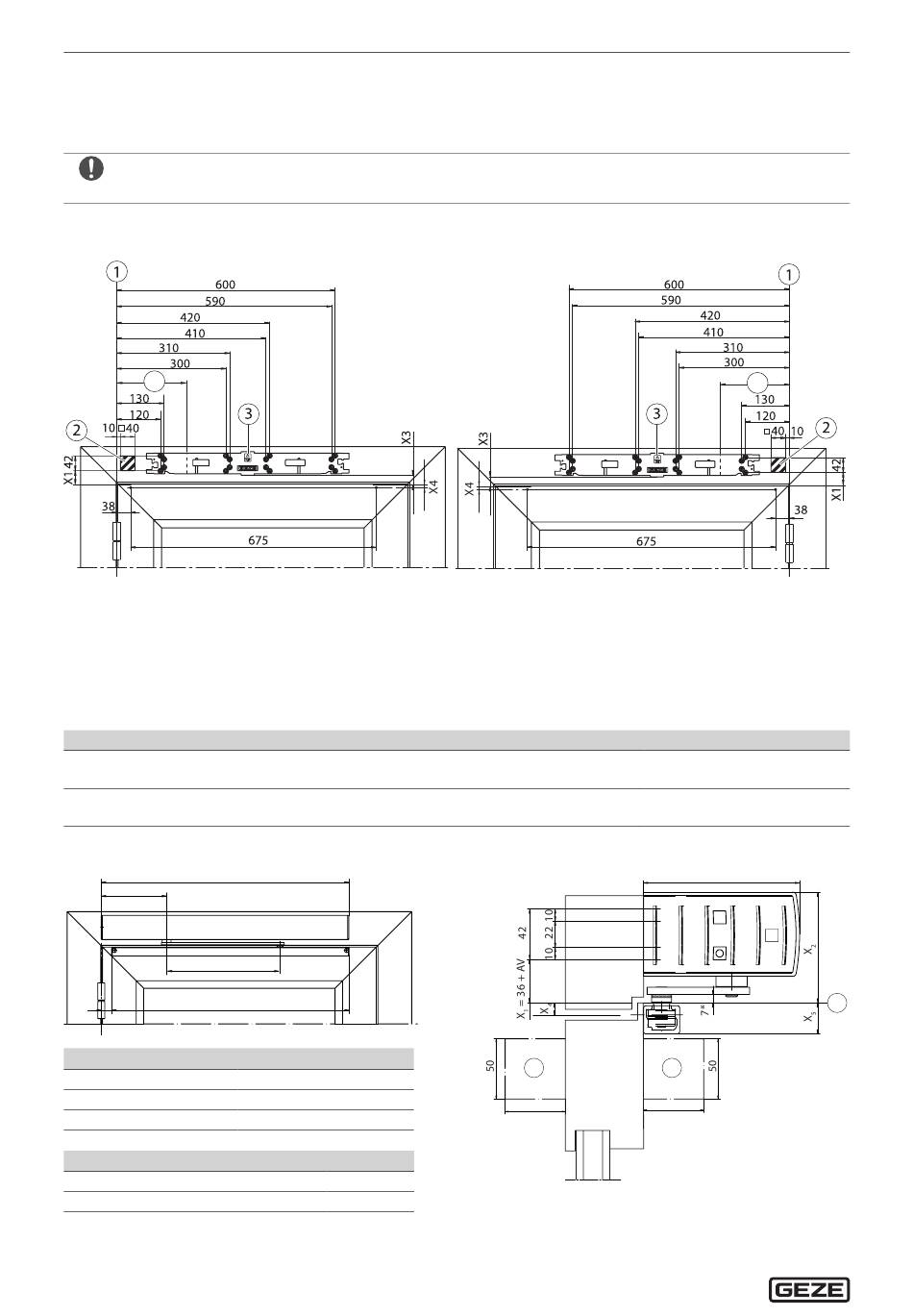

6.2 Medidas de montaje para los tipos de instalación
6.2. 1 Montaje en marco lado bisagras con guía de tracción estándar
à Esquema de taladros DIN izquierda y DIN derecha invertido lateralmente.
à En el caso de guía deslizante con sensor, observar las instrucciones de instalación especiales.
Fijación DIN a la izquierda
4
1 Referencia de medida centro de bisagra/canto superior de la puerta
2 Es posible una entrada de cable oculta en el área sombreada, p. ej. Ø 20 mm para la conexión de red o la conexión
de baja tensión (también es opcional una entrada de cable oculta lateral, ver capítulo 7.2)
3 Flecha de orientación para la determinación clara de la posición de la placa de montaje
4 Medida de bisagra 190 mm
Medios de sujeción
Fijación del motor
Fijación guía de tracción estándar
Espacio necesario y fijación de la guía de tracción estándar
720
190
L = 330 mm
30 691
AV X
1
0 36
30 66
50 86
Pasador
Estándar
23 mm ampliado
AV Extensión de eje
L Longitud de palanca
14
Puertas de aluminio/acero
8 tornillos de cabeza avellanada M6 × 25 y tuercas
remachadas M6
2 tornillos de cabeza avellanada M5 × 40 y tuercas
remachadas M5
X X
2 3
92 25
122 55
142 75
X X
4 5
10 26
33 49
Fijación DIN a la derecha
Puertas de madera
8 tornillos de madera Ø6 × 50
2 tornillos de madera Ø5 × 50
6 6
50
50
5 Base borde superior de la puerta
6 Espacio necesario de los sensores
* medida de función importante
Powerturn
4
130
5
