Familia de productos Slimdrive SL NT IGG
5.6

Montaje de los componentes de accionamiento

5.6. 1 Montaje del portamódulos a la izquierda y a la derecha
¡ADVERTENCIA!
Los componentes no asegurados pueden caer cuando se someten a carga.
Durante el montaje del portamódulos, prestar atención a que este cuelgue a todo lo largo en el carril
X
de rodadura.
Posicionar el portamódulos derecho (3) de tal manera que la sujeción del tope de arrastre no colisione con
X
el motorreductor.
Posicionar el portamódulos izquierdo (2) de tal manera que la sujeción del tope de arrastre no colisione con
X
el bloqueo o la polea.
Véanse las posiciones en el dibujo del accionamiento.

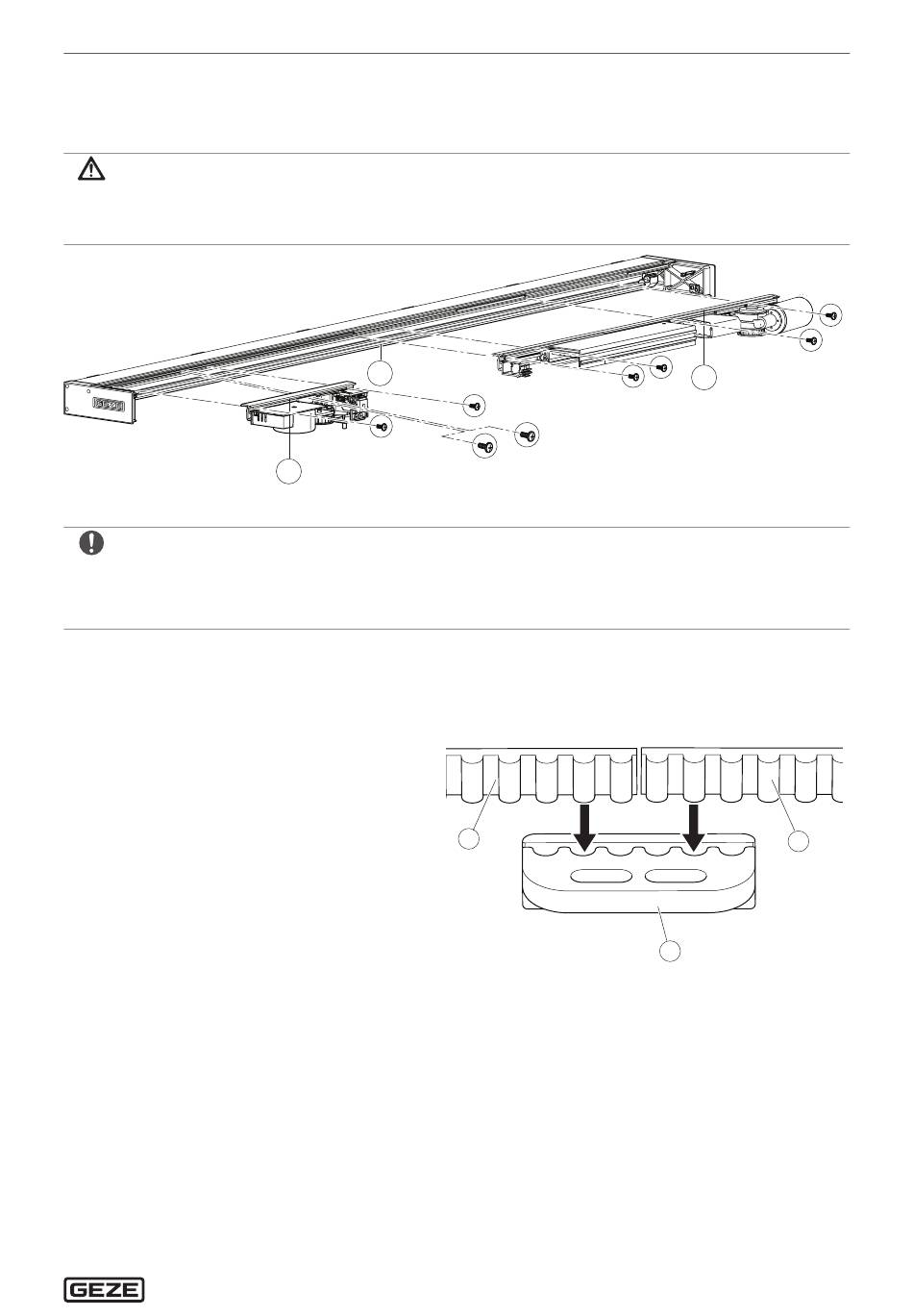

Montar el portamódulos premontado a la izquierda (1) y a la derecha (3) con 4 tornillos respectivamente
X
en el carril de rodadura (2) (par de giro 3,5 Nm).
5.6.2

Montaje de la correa dentada

Ensartar la correa dentada con el motor
X
y la polea, en caso necesario cortarla.
Introducir los extremos de la correa
X
dentada (1) en el bloqueo de correa
dentada (2) (3 dientes por cada página).
1
2
1
Montaje
3
1
2
17
