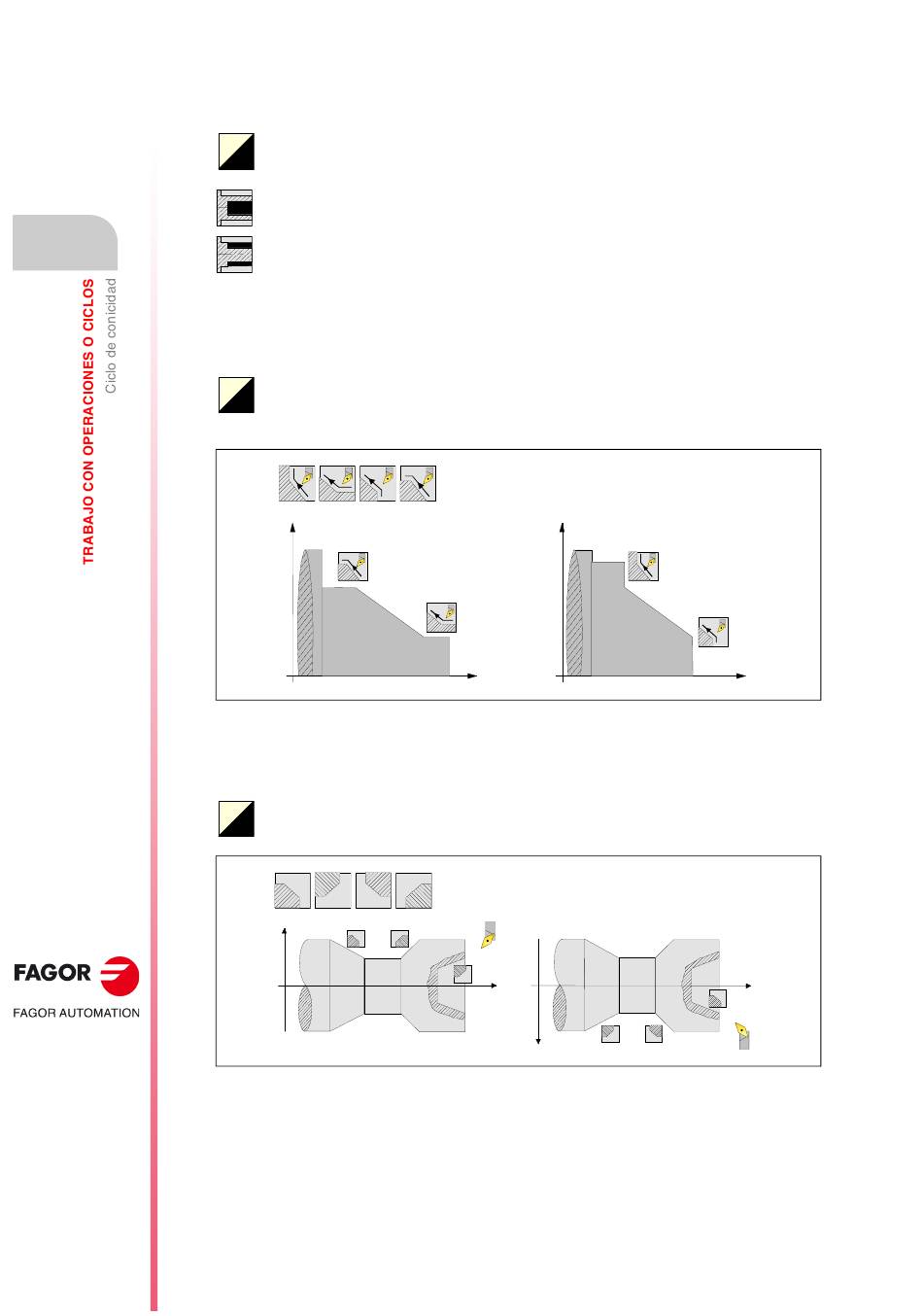

Definición de los datos
Tipo de conicidad.
Para seleccionar el tipo de conicidad situarse sobre este icono y pulsar la tecla bicolor.
*
Conicidad interior.
Conicidad exterior.
Cada vez que se cambia de tipo de conicidad, el CNC modifica el icono y muestra la pantalla de
ayuda geométrica correspondiente.
Forma de la pieza antes y después del tramo cónico.
El tipo de tramo anterior y posterior al tramo cónico se define mediante los siguientes
*
iconos. Para seleccionar el tipo deseado situarse sobre este icono y pulsar la tecla
bicolor.
X
Cada vez que se cambia el tipo de tramo, el CNC modifica el icono y muestra la pantalla de ayuda
geométrica correspondiente.
Cuadrante de trabajo.
El cuadrante de trabajo se define mediante los siguientes iconos. Para seleccionar el
*
tipo deseado situarse sobre este icono y pulsar la tecla bicolor.
X
X
Z
Z
X
