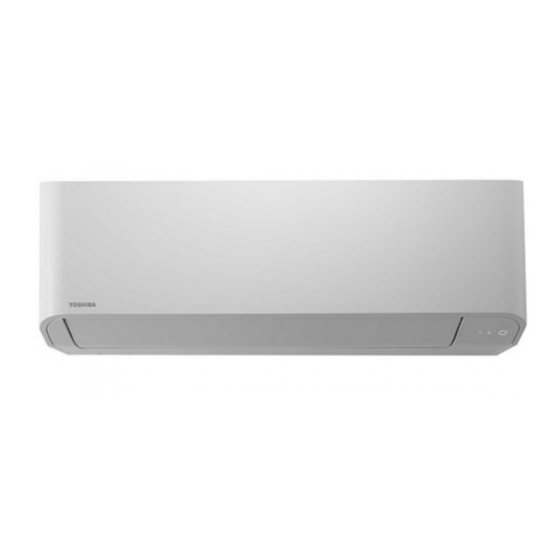

Manual de instalación
Unidad interior
Nombre del modelo:
Tipo Pared alta
MMK-AP0057HP-E, MMK-AP0057HP-E1
MMK-AP0077HP-E, MMK-AP0077HP-E1
MMK-AP0097HP-E, MMK-AP0097HP-E1
MMK-AP0127HP-E, MMK-AP0127HP-E1
Cuando el modelo E1 está instatlado (MMK-AP*HP-E1),
es necesario el kit PMV (RBM-PMV0363E)
1121250199
Para uso comercial
Manual de instalación
Español
1
Publicidad
Tabla de contenido
Manuales relacionados para Toshiba MMK-AP0057HP-E
Resumen de contenidos para Toshiba MMK-AP0057HP-E
- Página 1 Manual de instalación Unidad interior Nombre del modelo: 1121250199 Tipo Pared alta Para uso comercial MMK-AP0057HP-E, MMK-AP0057HP-E1 MMK-AP0077HP-E, MMK-AP0077HP-E1 MMK-AP0097HP-E, MMK-AP0097HP-E1 MMK-AP0127HP-E, MMK-AP0127HP-E1 Cuando el modelo E1 está instatlado (MMK-AP*HP-E1), es necesario el kit PMV (RBM-PMV0363E) Español Manual de instalación...
-
Página 2: Tabla De Contenido
Manual de instalación Lea atentamente este Manual de instalación antes de instalar el aire acondicionado. El presente manual describe el procedimiento de instalación de la unidad interior. Para la instalación de la unidad exterior, consulte el Manual de instalación que se adjunta con la unidad exterior. - Página 3 • El instalador cualificado es una persona que se dedica a la instalación, mantenimiento, reinstalación en otro sitio y desmontaje de los aparatos de aire acondicionado fabricados por Toshiba Carrier Corporation. Dicha persona habrá sido capacitada para instalar, mantener, reinstalar en otro sitio y desmontar aparatos de aire acondicionado fabricados por Toshiba Carrier Corporation, o, de otro modo, habrá...
- Página 4 Manual de instalación Definición del equipo de protección Para realizar trabajos del reinstalación en otro sitio, instalación, mantenimiento, reparación y desmontaje del aparato de aire acondicionado, utilice guantes protectores y ropa de trabajo de “seguridad”. Además del equipo de protección personal habitual, lleve puesto el equipo de protección personal descrito a continuación para realizar trabajos especiales como los descritos en la tabla de abajo.
-
Página 5: Indicaciones De Advertencia En La Unidad De Aire Acondicionado
Manual de instalación Indicaciones de advertencia en la unidad de aire acondicionado Indicación de advertencia Descripción WARNING ADVERTENCIA ELECTRICAL SHOCK HAZARD PELIGRO DE DESCARGA ELÉCTRICA Disconnect all remote Desconecte todos los suministros eléctricos remotos antes de iniciar el electric power supplies servicio de mantenimiento. -
Página 6: Precauciones De Seguridad
Manual de instalación PRECAUCIONES DE SEGURIDAD • Asegúrese de que se cumplen todas las normativas locales, nacionales e internacionales. • Lea atentamente estas “PRECAUCIONES DE SEGURIDAD” antes de proceder a la instalación del aparato. • Las precauciones descritas a continuación incluyen aspectos importantes relativos a la seguridad. - Página 7 Manual de instalación • Utilice guantes de protección y ropa de trabajo segura durante la instalación, reparación y desmontaje. • No toque las aletas de aluminio de la unidad. De hacerlo, podrá sufrir lesiones. Si por alguna razón, se requiere tocar la aleta con las manos, antes de comenzar a trabajar, póngase primero guantes de protección y ropa de trabajo protectora.
-
Página 8: Instalación
Manual de instalación • Instale la unidad interior a una distancia mínima de 2,5 con respecto al nivel del suelo, ya que de lo contrario los usuarios podrían dañarse o recibir descargas eléctricas si golpean con sus dedos u otros objetos la unidad interior mientras ésta está... - Página 9 Manual de instalación • Cuando conecte los cables eléctricos, repare los componentes eléctricos o realice otros trabajos con equipos eléctricos, póngase guantes para protegerse de las descargas eléctricas y de las temperaturas altas, zapatos aislantes y ropa para protegerse contra las descargas eléctricas. Si no se pone este equipo de protección puede recibir descargas eléctricas.
- Página 10 Manual de instalación • Al completar el trabajo de instalación, veri que que no haya fugas de refrigerante, y también la resistencia del aislamiento y el desagüe de agua. Luego haga una prueba de funcionamiento para veri car si el aparato de aire acondicionado funciona correctamente.
-
Página 11: Instalación Del Aparato De Aire Acondicionado Con Nuevo Refrigerante
Manual de instalación PRECAUCIÓN Instalación del aparato de aire acondicionado con nuevo refrigerante • Este aparato de aire acondicionado utiliza el nuevo refrigerante HFC (R410A) que no afecta a la capa de ozono. • Las características del refrigerante R410A son: fácil absorción de agua, oxidación de membrana o aceite;... -
Página 12: Accesorios
Manual de instalación ACCESORIOS Nombre de la pieza Cant. Diseño Función (Para entregar al cliente) (En el caso de los idiomas que no figuren Manual de instalación This manual en el Manual de instalación, consulte el CD-R suministrado.) (Para entregar al cliente) (En el caso de los idiomas que no figuren Manual del propietario en el Manual de instalación, consulte el... -
Página 13: Selección Del Lugar De Instalación
Manual de instalación SELECCIÓN DEL LUGAR DE INSTALACIÓN ADVERTENCIA • Instale el aparato de aire acondicionado en un lugar resistente que pueda soportar el peso de la unidad. Si no es su cientemente resistente, la unidad puede caer y producir lesiones. PRECAUCIÓN •... -
Página 14: Diagrama De Instalación De La Unidad Interior Y De La Exterior
Manual de instalación Diagrama de instalación de la unidad interior y de la exterior Parte posterior izquierda y Pasos previos a la conductos de la izquierda instalación del control remoto inalámbrico Enganche Pared 1. Retire la cubierta de la Placa de pila. -
Página 15: Control Remoto Inalámbrico
Manual de instalación Control remoto inalámbrico • Un lugar en que no haya obstáculos que puedan bloquear la señal procedente de la unidad interior como, por ejemplo, una cortina. • No instale el control remoto en lugares expuestos a la luz directa del sol ni cerca de fuentes de calor como, por ejemplo, una estufa. -
Página 16: Corte Del Orificio Y Montaje De La Placa De Instalación
Manual de instalación CORTE DEL ORIFICIO Y MONTAJE DE LA PLACA DE INSTALACIÓN Corte del orificio Cuando la placa de instalación se monta directamente en la Si instala las tuberías refrigerantes desde la parte pared posterior: 1. Determine la posición del orificio de la 1. -
Página 17: Instalación De La Tubería Y Del Tubo De Desagüe
Manual de instalación INSTALACIÓN DE LA TUBERÍA Y DEL TUBO DE DESAGÜE Montaje de la tubería y del tubo de desagüe * Aplique aislamiento de calor tanto en la tubería como en el tubo de desagüe de forma segura para que no se produzca condensación en el equipo. - Página 18 Manual de instalación Forma de retirar la tapa de desagüe Sujete la tapa con unos alicates y tire hacia arriba. Forma de fijar la tapa de desagüe 1) Inserte una llave hexagonal en el centro (diám. 4 mm). 2) Introduzca la tapa de desagüe con firmeza. No utilice aceite lubricante (aceite para maquinaria refrigerante) para introducirla.
- Página 19 Manual de instalación q Para la tubería de la parte inferior derecha o izquierda • Después de trazar un surco con un cuchillo o con un punzón alrededor de la pestaña del panel frontal, córtela con unas tenazas o una herramienta similar. Corte q Conexión del lado izquierdo con la tubería Doble la tubería de conexión de tal manera que quede tendida a unos 43 mm por encima de la superficie...
-
Página 20: Instalación De La Unidad Interior
Manual de instalación INSTALACIÓN DE LA DRENAJE UNIDAD INTERIOR 1. Coloque el tubo de desagüe inclinado hacia abajo. 1. Pase la tubería a través del orificio de la pared y enganche la unidad interior de NOTA la placa de instalación en los ganchos •... -
Página 21: Conductos Refrigerantes
Manual de instalación CONDUCTOS REFRIGERANTES Conductos de refrigerante Longitud de los conductos y diferencias de altura autorizadas 1. Utilice conductos de cobre con un grosor de 0,8 mm o superior. (En caso Estos parámetros varían en función de la unidad de que el diám. -
Página 22: Aislante Térmico
Manual de instalación Apriete de la conexión Aislante térmico Coloque el aislamiento térmico de los conductos PRECAUCIÓN por separado de la parte del líquido y la del gas. Debido a que tanto los conductos del gas y • No apriete demasiado. De lo contrario, la del líquido llegan a estar a bajas temperaturas tuerca puede romperse. -
Página 23: Operaciones En El Sistema Eléctrico
Manual de instalación OPERACIONES EN EL SISTEMA ELÉCTRICO REQUISITOS ADVERTENCIA • En relación con el cableado de alimentación, 1. Conecte los cables indicados y fíjelos de respete en todo momento la normativa de su forma segura, de modo que las tensiones país. -
Página 24: Especificaciones Del Cableado De Alimentación Eléctrica Y Comunicación
Manual de instalación Especificaciones del cableado de alimentación eléctrica y comunicación Los cables de alimentación eléctrica y de comunicación deben adquirirse aparte. En lo que respecta a las especificaciones de la alimentación, consulte la tabla siguiente. Los cables de alimentación eléctrica y de comunicación deben adquirirse aparte. En lo que respecta a las especificaciones de la capacidad eléctrica de la unidad exterior y los cables de alimentación, consulte el Manual de instalación suministrado junto con la unidad exterior. -
Página 25: Cableado De Control Entre Unidades Interiores Y Exteriores
Manual de instalación Unidad interior Unidad interior Unidad interior Unidad interior Cableado del control remoto con (Máx. 8 unidades) cable Control remoto Cableado entre unidades del control con cable remoto Cableado de control entre unidades interiores y exteriores NOTA Una unidad exterior interconectada a las unidades interiores se convierte automáticamente un la unidad principal. -
Página 26: Cableado Del Control Remoto Con Cable
Manual de instalación Cableado del control remoto con cable • Como el cableado del control remoto con cable no tiene polaridad, no supone ningún problema invertir las conexiones a los bloques A y B del terminal de la unidad interior. ▼... - Página 27 Manual de instalación Conexión del cableado Bloque de terminales de la fuente de alimentación Bloque del terminal Forma de conexión del cableado de la para el cableado del control fuente de alimentación y del cableado remoto/de comunicación. de control Tornillo Se pueden conectar sin necesidad de quitar el panel frontal.
-
Página 28: Conexión Del Cableado Para La Unidad De Selección De Flujo
Manual de instalación Conexión del cableado para la unidad de selección de flujo Forma de conectar el cableado de la unidad de selección de flujo Conecte el cable de la fuente de alimentación y el cable de comunicación proporcionado con la unidad de selección de flujo a la unidad interior. -
Página 29: Controles Aplicables
Manual de instalación CONTROLES APLICABLES Para que esta función esté disponible, es necesario un control remoto con cable. De hecho, esta función no estará disponible con el control remoto inalámbrico. Modificación de los ajustes de REQUISITOS los controles aplicables • Al poner en funcionamiento este aire acondicionado por primera vez, deben pasar Procedimientos básicos para modificar los unos 5 minutos antes de poder usar el control... -
Página 30: Cambio Del Momento De Encendido De La Señal De Filtro
Manual de instalación Cambio del momento de Paso Cada vez que pulsa el botón , cambian los encendido de la señal de filtro números de las unidades interiores del grupo de Según las condiciones de la instalación, puede control de forma cíclica. Seleccione la unidad modificarse el momento en que se enciende la interior cuyos ajustes desee modificar. -
Página 31: Ajuste De La Dirección Del Aire
Manual de instalación Ajuste de la dirección del aire 1. Use el conmutador del control remoto, cambie la dirección del aire hacia arriba y hacia abajo la aleta horizontal. 2. Ajuste manualmente la dirección del aire hacia la izquierda o hacia la derecha doblando la rejilla vertical que se encuentra en el puerto de salida. -
Página 32: Prueba De Funcionamiento
Manual de instalación PRUEBA DE FUNCIONAMIENTO Para que esta función esté disponible, es necesario un control remoto con cable. De hecho, esta función no estará disponible con el control remoto inalámbrico. Antes de la prueba de Control remoto con cable funcionamiento 2, 4 •... - Página 33 Manual de instalación Para el controlador remoto inalámbrico • Compruebe la transmisión del control remoto (se realiza una prueba forzado de 1. Pulse el botón “START/STOP” del control diferente forma.) remoto para comprobar que el control remoto puede volver a iniciar la operación. REQUISITOS •...
-
Página 34: Resolución De Problemas
Manual de instalación RESOLUCIÓN DE PROBLEMAS Para que esta función esté disponible, es necesario un control remoto con cable. De hecho, esta función no estará disponible con el control remoto inalámbrico. Consulta y comprobación de Paso problemas Cada vez que pulse el botón “TEMP.” utilizado para configurar la temperatura, aparece el Cuando ocurre un problema en el aparato de aire historial de errores guardado en la memoria en... -
Página 35: Método De Comprobación
Manual de instalación Método de comprobación En el control remoto (control remoto con cable, control remoto central) y la placa de circuito impreso de interfaz de la unidad exterior (I/F), una pantalla LCD (control remoto) o una pantalla de 7 segmentos (en la placa de circuito impreso de la interfaz exterior) muestran indicaciones sobre el funcionamiento. - Página 36 Manual de instalación Identificaciones de unidades exteriores — secundarias duplicadas Núm. de unidades exteriores que Reducción de núm. de unidades exteriores conectadas reciben correctamente la señal E28 Número de unidad exterior detectado Error en unidad exterior secundaria 01: error IPDU1 02: error IPDU2 03: error IPDU1, 2 04: error IPDU del ventilador...
-
Página 37: Error Detectado Por Dispositivo De Control Central Tcc-Link
Varía en función del contenido del error de la unidad en que se Error de unidad de conexión de control produce la alarma de grupo TCC-LINK — — (Aparece L20). Identificaciones de control central duplicadas TCC-LINK: TOSHIBA Carrier Communication Link. ‒ 36 ‒ 36-ES... -
Página 38: Advertencias Sobre Fugas De Refrigerante
Manual de instalación ADVERTENCIAS SOBRE FUGAS DE REFRIGERANTE Comprobación del Límite de NOTA 2 Los estándares del volumen mínimo de la sala son Concentración los siguientes. La sala en la que se instalará el aire (1) Sin división (Porción sombreada) acondicionado debe tener una determinada disposición para que en el caso de que se produzca una fuga de gas refrigerante, su... -
Página 39: Confirmación De Instalación De Unidad Interior
Manual de instalación CONFIRMACIÓN DE INSTALACIÓN DE UNIDAD INTERIOR Antes de entregar al cliente, compruebe la dirección y la instalación de la unidad interior, que se ha instalado en este momento y rellene la hoja de control (Tabla siguiente). Se pueden introducir datos de cuatro unidades en esta hoja de control. - Página 40 144 / 9 Moo 5, Bangkadi Industrial Park, Tivanon Road, Tambol Bangkadi, Amphur Muang, Pathumthani 12000, Thailand 112 125 0199...
