- Página 1 VERMEIREN Turios MANUAL DE INSTALACIÓN...
-
Página 3: Tabla De Contenido
Turios 2020-02 Contenido Contenido Contenido ........................1 Introducción ....................... 2 El producto ....................3 Paquete de entrega ..................4 Montaje y ajustes ..................5 Herramientas ....................5 Ajustar la silla de ruedas al usuario ..............6 3.2.1 Inclinación del asiento (versión manual) ..........6 3.2.2... -
Página 4: Introducción
Le ofrecemos este manual de instalación para ayudarle con la instalación y cualquier reparación de esta silla de ruedas eléctrica. Por favor léalo detenidamente. Si todavía tiene alguna duda después de leer este manual, contacte con Vermeiren. La información contenida en este manual es aplicable a la(s) siguiente(s) silla(s) de ruedas: •... -
Página 5: El Producto

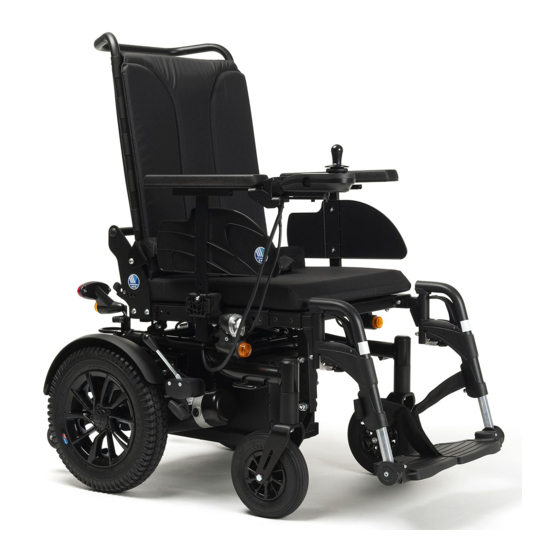

Turios 2020-02 El producto El producto Respaldo Carcasa de la batería Panel de control Ruedas delanteras Reposabrazos Motores de accionamiento Asiento Ruedas traseras / ruedas motrices Reposapiés Luces delanteras (opcional) Paleta del reposapiés Freno de estacionamiento Cinturón de seguridad Placa de identificación Manual de instalación... -
Página 6: Paquete De Entrega
Turios 2020-02 Paquete de entrega Paquete de entrega Los siguientes objetos forman parte de la entrega: • Bastidor con controlador de operación, ruedas delanteras y traseras, asiento y respaldo • Reposabrazos • Reposapiés • Baterías • Cargador de batería •... -
Página 7: Montaje Y Ajustes
Téngase siempre en cuenta los detalles técnicos y los límites de uso previsto; véase el manual de usuario. • Para más información, contactar con Vermeiren. Herramientas Para montar, ajustar y desmontar la silla de ruedas, se necesitan las siguientes herramientas: •... -
Página 8: Ajustar La Silla De Ruedas Al Usuario
Turios 2020-02 Montaje y ajustes Ajustar la silla de ruedas al usuario 3.2.1 Inclinación del asiento (versión manual) Riesgo de lesiones o daños PRECAUCIÓN • El bastidor con asiento pesa y es difícil de manejar. Pedir siempre ayuda a un auxiliar. -
Página 9: Profundidad Del Asiento
Turios 2020-02 Montaje y ajustes 2. Para elevar el asiento • 50 mm (manualmente) / 30 mm (eléctricamente), utilizar la pieza (4). • 100 mm (manualmente) / 60 mm (eléctricamente), utilizar las piezas (4) y (5). 3. Atornillar firmemente todos los tornillos que conectan el bastidor del asiento, la sección de bastidor adicional y el bastidor inferior. -
Página 10: Anchura Entre Los Reposabrazos
Turios 2020-02 Montaje y ajustes 3.2.4 Anchura entre los reposabrazos 1. Retirar el reposabrazos. 2. Aflojar el tornillo (11) debajo del bastidor inferior hasta que se puedan mover el soporte del reposabrazos. 3. Deslizar el soporte del reposabrazos hacia dentro o fuera en el tubo de soporte hasta conseguir la posición deseada... -
Página 11: Longitud Del Reposapiés
Turios 2020-02 Montaje y ajustes 3.2.8 Longitud del reposapiés Riesgo de daños PRECAUCIÓN • Evitar que los reposapiés hagan contacto con el suelo. Mantener una distancia mínima de 60 mm del suelo. Ajustar la longitud de los reposapiés de la siguiente forma (3 posiciones posibles en el tubo exterior, en escalones de 35 mm ;... -
Página 12: Conexiones De La Batería
Montaje y ajustes Sustituir ambas baterías a la vez y con el mismo tipo de batería usado en la silla de ruedas. Si esto no es posible, contactar con el centro Vermeiren más cercano. 1. Apagar la silla de ruedas. -
Página 13: Cambiar Ruedas O Neumáticos
Turios 2020-02 Montaje y ajustes rojo rojo Negro ⚫ ⚫ Batería ⚫ Batería Puente Cambiar ruedas o neumáticos Riesgo de lesiones y daños PRECAUCIÓN • Asegurarse de que se ha liberado todo el aire del neumático antes de retirarlo. •... -
Página 14: Rueda Direccional
Turios 2020-02 Montaje y ajustes 11. Limpiar cualquier grasa u otro tipo de suciedad de la rosca de los 5 tornillos Allen de la brida. Aplicar adhesivo para tornillos (p. ej. Loctite) a estos tornillos. 12. Montar la rueda en la brida. - Página 16 Se prohíbe la reproducción total o parcial del presente manual de cualquier forma (impresión, fotocopia, microfilm o cualquier otro procedimiento), así como la edición, copia o distribución empleando sistemas electrónicos, sin el permiso escrito del editor. © Vermeiren Group 2020...
