DNX7180/DNX7480BT/DNX6980/DNX6180/DNX6040EX/DNX6480BT/DNX5180

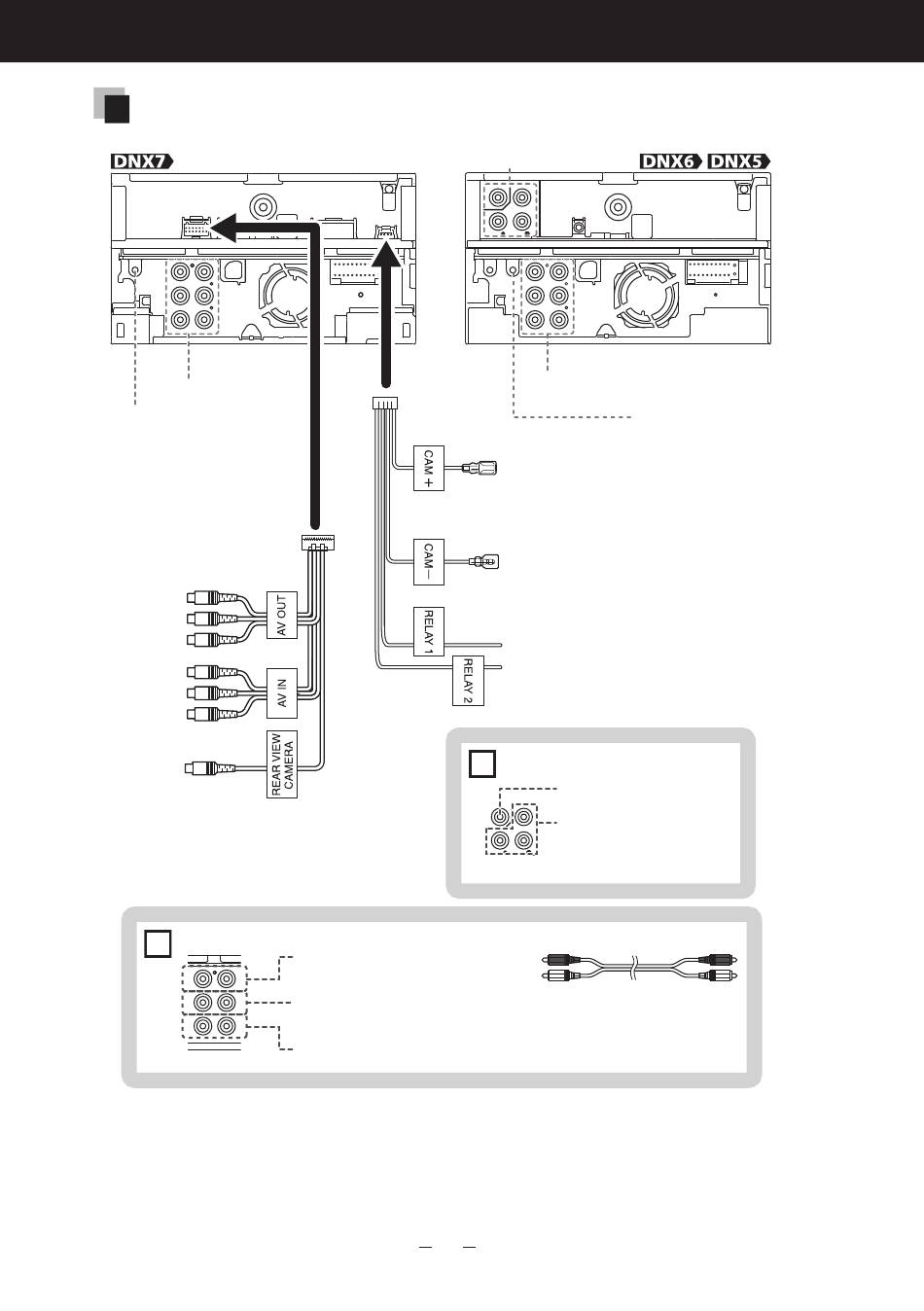

Conexión del sistema
Consulte
el recuadro 2 abajo
Entrada AV
CA-C3AV
(accesorio opcional)
Accesorio 3
2
Accesorio 2
Verde/rojo
Verde/blanco
Azul/rojo
Azul/rojo
Salida de preamplificador trasera
- Rojo (salida derecha de audio)
- Blanco (salida izquierda de audio)
Salida previa delantera
- Rojo (salida derecha de audio)
- Blanco (salida izquierda de audio)
Salida previa del subwoofer
- Rojo (salida derecha de audio)
- Blanco (salida izquierda de audio)
29
Consulte
el recuadro 1 abajo
Consulte
el recuadro 2 abajo
Entrada AV
CA-C3AV
(accesorio opcional)
Al terminal de
control de la cámara
A la caja de relés
Entrada de la cámara de
1
visión trasera
- Amarillo (entrada visual)
Salida Audio/Visual
- Amarillo (salida visual)
- Blanco (salida izquierda de
audio)
- Rojo (salida derecha de audio)
Rojo
Blanco
Utilice un cable RCA como se
muestra en el diagrama superior.
Rojo
Blanco
