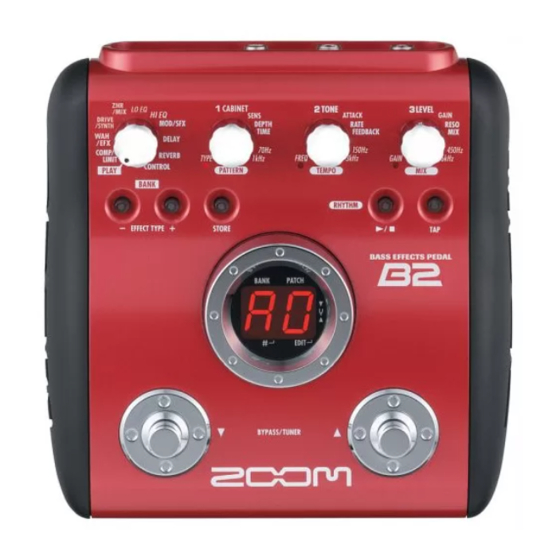

Zoom B2 Manual De Instrucciones
Ocultar thumbs Ver también para B2:
Tabla de contenido

Publicidad

Enlaces rápidos

Manual de instrucciones
© ZOOM Corporation
Está prohibida la reproducción total o parcial de
este manual por cualquier sistema.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Zoom B2

  • Página 1 Manual de instrucciones © ZOOM Corporation Está prohibida la reproducción total o parcial de este manual por cualquier sistema.
  • Página 2: Precauciones De Seguridad Precauciones De Uso

    • Mientras esté utilizando la unidad, la tapa del compartimento para pilas debe estar cerrada. Limpieza Utilice un trapo suave y seco para limpiar el B2. Si es necesario, Entorno humedezca ligeramente el trapo. No utilice nunca limpiadores Para evitar incendios, descargas eléctricas o averías del abrasivos, ceras o disolventes (como el aguarrás o el alcohol de...
  • Página 3: Tabla De Contenido

    Cómo leer la tabla de parámetros ..........22 COMP/LIMIT ................23 WAH/EFX ................23 DRIVE /SYNTH.................25 ZNR/MIX .................26 LO EQ ..................26 HI EQ ..................27 MOD/SFX ................27 DELAY ..................29 REVERB ..................29 CONTROL ................30 Especificaciones técnicas ............31 Resolución de problemas .............31 Patrones prefijados del B2 ..........Contraportada ZOOM B2...
  • Página 4: Características

    Un muestreo a 96 kHz / 24 bits (con procesado interno a 32 bits) le asegura una excelente calidad de sonido. El B2 le ofrece la máxima precisión sónica a la vez que mantiene el carácter del sonido original del bajo.
  • Página 5: Términos Utilizados En Este Manual

    DELAY REVERB Módulo de efectos Programa Como puede ver en la imagen de arriba, el B2 es una En el B2, las combinaciones de módulos de efectos combinación de efectos individuales. Cada uno de estos son grabadas y cargadas en unidades llamadas efectos es un módulo de efectos.
  • Página 6: Controles Y Funciones / Conexiones

    Esta toma de auriculares stereo sirve para conectar un amplificador de bajo o para la monitorización de la señal con auriculares.También Auriculares puede utilizar un cable en Y para enviar la salida a dos amplificadores y generar un sonido stereo. Amplificador de bajo ZOOM B2...
  • Página 7: Mandos De Parámetros

    Pantalla Le muestra números de patrón, valores de ajustes y otro tipo de información acerca del funcionamiento del B2. Adaptador CA Toma [DC IN] Puede conectar a esta toma un adaptador CA (ZOOM AD-0006) con una salida media de 9 voltios DC, 300 mA (polo central negativo).
  • Página 8: Seleción De Un Programa

    Seleción de un programa Para probar los distintos efectos del B2, le recomendamos que toque el instrumento mientras va cambiando de un programa a otro. Encendido Utilice un cable monoaural con blindaje para conectar el bajo a la toma [INPUT] del B2.
  • Página 9: Ajuste De Tono Y Volumen

    Selección directa de un banco Para elegir directamente los bancos A – d, 0 – 3, use las teclas BANK [-]/[+]. Al pulsar la tecla BANK [-] cargará el banco inferior, mientras que al pulsar la tecla BANK [+] cargará el superior. ZOOM B2...
  • Página 10: Uso Del Afinador

    Uso del afinador El B2 dispone de un afinador cromático automático. Para utilizar la función de afinador, debe dejar los efectos en bypass (temporalmente desactivados) o anulados (solo sonido original; sonido con efectos desactivado). Activación de bypass o anulación Activación del estado bypass En el modo de reproducción, pulse a la...
  • Página 11: Ajuste Del Tono De Referencia Del Afinador

    Ajuste del tono de referencia del afinador Si quiere, puede realizar un ajuste preciso del tono de referencia del afinador del B2. El valor por defecto es La central = 440 Hz. Gire el mando de parámetro 1. Aparecerá indicado el tono de referencia activo.
  • Página 12: Uso De La Función Rítmica

    Uso de la función rítmica El B2 dispone de una función rítmica que reproduce sonidos de batería utilizando distintos patrones. La función rítmica está disponible en el modo de reproducción o en el estado de bypass/anulación. Ajuste del B2 al modo de reproducción...
  • Página 13: Ajuste Del Volumen Del Ritmo

    Verá un punto Dos puntos Tempo = 120 BPM Tempo =240 BPM Detención del ritmo Para detener el ritmo, pulse la tecla RHYTHM [R/P]. El B2 volverá a la situación anterior. ZOOM B2...
  • Página 14: Edición De Un Programa

    Edición de un programa Puede editar libremente los programas del B2 modificando los valores de los parámetros de efectos. Pruebe a editar el programa que esté seleccionado en ese momento para crear su propio sonido. Elija el módulo de efectos Gire el selector de módulo para elegir el...
  • Página 15: Salida Del Modo De Edición

    Si pulsa las teclas BANK [-]/[+] para NOTA en el banco seleccionado, un módulo ajustado a OFF, ese módulo se activará. use las teclas BANK [-]/[+]. Para módulos que solo tengan un efecto, el pulsar las teclas BANK [- ]/[+] no tendrá ningún efecto. ZOOM B2...
  • Página 16: Grabación/Copia De Programas

    Para elegir el banco utilizado como destino de la operación de grabación/copia, use las teclas BANK [-]/[+]. Solo puede elegir un banco de la zona NOTA de usuario (A – d) como banco de destino de grabación/copia. ZOOM B2...
  • Página 17: Para Cancelar El Proceso De Grabación

    Para anular el proceso, utilice el selector de módulo antes de pulsar de nuevo la tecla [STORE] ( Pulse de nuevo la tecla [STORE] Cuando termine el proceso, el B2 volverá al modo anterior, quedando seleccionado el programa de destino. Especificación del programa destino de copia/grabación Para especificar el número de...
  • Página 18: Uso De Un Pedal De Disparo O Expresión Opcional

    Uso de un pedal de disparo o expresión opcional El B2 viene con una toma [CONTROL IN] diseñada para la conexión de un pedal de disparo o de expresión opcionales. Esta sección le explica la forma de utilizar ambos elementos.
  • Página 19: Uso Del Pedal De Expresión (Fp01/Fp02)

    En la condición de bypass, el pedal de expresión posición "CONTROL" . siempre funcionará como un pedal de volumen, El B2 entrará en el modo de edición. independientemente del ajuste realizado en el paso 4. G ire el mando de parámetro 1 para elegir un destino de modulación para el...
  • Página 20: Reinicialización A Los Valores De Fábrica

    (00 – 39). Incluso después de sobregrabar los programas de usuario, puede restaurar su contenido original a través de esta operación. Encienda el B2 mientras mantiene pulsada la tecla [STORE]. En pantalla aparecerá la indicación "AL" .
  • Página 21: Enlace De Efectos

    Enlace de efectos Los programas del B2 constan de nueve módulos de efectos, como puede ver en la imagen de abajo. Puede utilizar todos los módulos de efectos a la vez o puede usar selectivamente ciertos módulos activándolos o desactivándolos.
  • Página 22: Tipos De Efectos Y Parámetros

    Ajuste la función de pedal de disparo a "dH" (mantenimiento de retardo) (→ p. 18) para el correspondiente programa. Cuando elija este programa en el modo de reproducción, podrá activar y desactivar la función de mantenimiento pulsando el pedal de disparo. ZOOM B2...
  • Página 23: Comp/Limit

    0 – 98, 1.0 0 – 10 Ajusta el balance de mezcla del Ajusta el balance de mezcla del sonido Ajusta la calidad del sonido después de sonido con efectos (sonido una original . la mezcla. octava inferior). ZOOM B2...
  • Página 24 HI EQ. Los números 0 - 9 especifican el hasta la mitad de su recorrido. balance de mezcla del sonido original, siendo más potente el sonido original cuanto más altos sean estos valores. ZOOM B2...
  • Página 25: Drive/Synth

    * Los nombres de los fabricantes y de los productos mencionados en esta tabla son marcas comerciales o marcas registradas de sus respectivos propietarios. Estos nombres se utilizan solo con el fin de ilustrar características del sonido y no implican ningún tipo de relación con ZOOM CORPORATION. AMPEG SUPER BASS Simulación del AMPEG SVT que es uno de los...
  • Página 26: Znr/Mix

    ZNR (reducción de ruido ZOOM ) La reducción de ruidos original desarrollada por ZOOM corta el ruido durante las pausas de ejecución sin afectar a la calidad tonal del sonido. También le permite ajustar el balance de mezcla y el nivel del módulo DRIVE/SYNTH.
  • Página 27: Hi Eq

    Este efecto produce un sonido resonante totalmente ondulante. -10 – -1, 0, DEPTH RATE RESONANCE 0 – 98, 1.0 0 – 50 1 – 10 Ajusta la intensidad de la modulación de Ajusta la profundidad de modulación. Ajusta la velocidad de modulación. la resonancia. ZOOM B2...
  • Página 28 1 – 12, 24 Ajusta la cantidad de modulación de Ajusta el balance entre el sonido tono en semitonos. El ajuste "dt" Ajusta la calidad del sonido. original y el sonido con efectos. produce un efecto de desafinación . ZOOM B2...
  • Página 29: Delay

    Los tres tipos de efectos anteriores tienen los mismos parámetros. DECAY TONE 1 – 30 0 – 10 0 – 98, 1.0 Ajusta el nivel de mezcla entre el Ajusta la duración de la reverb. Ajusta la calidad del sonido. sonido original y el sonido con efectos. ZOOM B2...
  • Página 30: Control

    Valor ajustado en el programa AVISO Cuando haya elegido el módulo ZNR/MIX como destino de modulación, el Valor mínimo pedal ajustará el balance de mezcla del módulo DRIVE/SYNTH (→ p. 26). ZOOM B2...
  • Página 31: Especificaciones Técnicas

    Elevados niveles de ruido ¿Está utilizando el adaptador CA ZOOM?. Asegúrese de que está usando un adaptador que le proporcione a la unidad 9 V DC, 300 mA y que dispone de un “polo central negativo” (ZOOM AD-0006). Las pilas duran poco ¿Está...
  • Página 32: Patrones Prefijados Del B2

    Patrones prefijados del B2 Nombre patrón Tipo ritmo Nombre patrón Tipo ritmo 8beat_1 POP_3 8beat_2 DANCE_1 8beat_3 DANCE_2 8shufle DANCE_3 16beat_1 DANCE_4 16beat_2 3per4 16shufle 6per8 ROCK 5per4_1 HARD 5per4_2 METAL_1 LATIN METAL_2 BALLAD_1 THRASH BALLAD_2 PUNK BLUES_1 BLUES_2 FUNK_1...
  • Página 33 DRIVE/SYNTH module. Higher values result in stronger cabinet character. illustrate sonic characteristics and do not indicate • When using a bass amplifier, selecting the flat EQ setting is recommended. any affiliation with ZOOM CORPORATION. B2 PATCHLIST 1.0...
