Proceso De Soldadura Smaw (Mma) - Lincoln Electric HOT ROD 500S Manual De Instrucciones

3. Luz indicadora de encendido: tras
conectar el equipo al suministro eléctrico
y encender su interruptor, esta luz se
enciende para indicar que la máquina está lista para
soldar.
4. Control HOT START: valor expresado
como porcentaje de la corriente de
soldadura nominal durante la aplicación
de la corriente de inicio del arco. Este mando se
utiliza para establecer el nivel de incremento de la
corriente que facilita el control de la corriente de
inicio del arco.
5. Control ARC FORCE: permite aumentar
temporalmente la corriente de salida
para eliminar las conexiones que
cortocircuitan el electrodo con la pieza.
6. Selector de rango de la corriente de salida: permite
seleccionar el rango de la corriente de soldadura
deseada.

LOW (Rango BAJO) (50 A – 320 A)

HIGH (Rango ALTO) (50 A – 625 A).
7. Medidor digital de corriente y tensión de soldadura
con memoria (disponible como opción: vea la
sección «Accesorios»): muestra el valor actual de la
corriente y la tensión de soldadura durante la
soldadura; una vez finalizada la soldadura, el valor
medio de la corriente y la tensión de soldadura
permanece en la pantalla durante 5 segundos.
8. Perilla de control de la corriente de
soldadura: consiste en un potenciómetro
utilizado para ajustar la corriente de
salida en el rango 50 A - 625 A (incluso durante la
soldadura).
9. Conmutador Local / Remoto: permite utilizar las
unidades de control remoto K10095-1-15M y K870
en esta máquina. Cambia el control de la corriente
de salida desde el mando de corriente de la máquina
(componente 8) al K10095-1-15M o K870 y
viceversa.
10. Conector para control remoto: se utiliza
para conectar un control remoto (vea la
sección «Accesorios»).
11. Perno de conexión del cable negativo de
la salida: conector para el cable negativo
del circuito de soldadura (perno M12).
12. Perno de conexión del cable positivo de
la salida: conector para el cable positivo
del circuito de soldadura (perno M12).
Español
14
13. Panel posterior: retírelo para instalar el panel de
reconexión para la tensión de alimentación
adecuada (3x220 V ó 3x380 V o 3x440 V).
14. Cable de alimentación (5 m): conecta el enchufe de
la máquina con el cable de alimentación existente,
apto para los valores nominales de la máquina como
se indica en este manual, y de acuerdo a todas las
normas aplicables. Esta conexión debe ser realizada
únicamente por personal cualificado.

Proceso de soldadura SMAW (MMA)

La HOT ROD 500S no incluye el portaelectrodos con su
cable ni el cable de masa para soldadura convencional
con electrodos, pero estos accesorios se pueden
comprar por separado (vea el capítulo «Accesorios»).
Para comenzar a soldar con el proceso SMAW siga las
instrucciones indicadas a continuación

Primero, apague la máquina.

Determine la polaridad para el electrodo que será
utilizado. Encontrará esta información en las
especificaciones de los electrodos.

De acuerdo a la polaridad del electrodo utilizado,
conecte el cable de masa y el del portaelectrodos en
el conector de salida [11] o [12] y trábelos. Vea la
tabla 1.
Tabla 1.
Portaelectrodos con
cable a SMAW
Cable de masa
Portaelectrodos con
cable a SMAW
Cable de masa

Conecte el cable de masa a la pieza mediante la
pinza de masa.

Instale el electrodo adecuado en el portaelectrodos.

Conecte el enchufe de la máquina a la toma de
corriente del suministro.

Encienda la máquina de soldadura.

Coloque el selector Local / Remoto en la posición
requerida: local o remoto.

Ajuste la corriente de soldadura requerida mediante
4
13

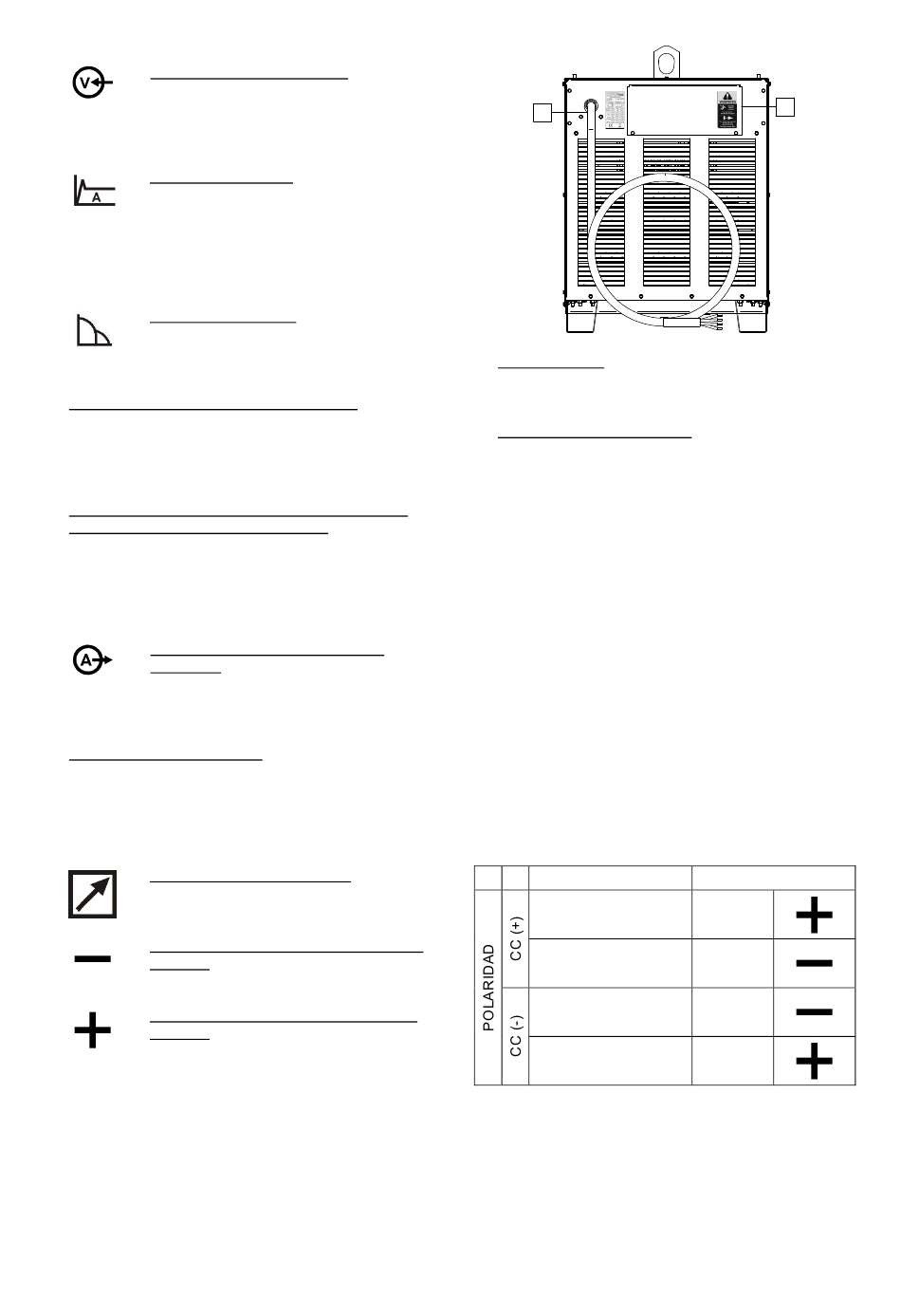

Figura 3.
Conector de salida
[12]
[11]
[11]
[12]
Español
