- Página 1 DPM1000 Guía del usuario...
-
Página 2: Información Sobre Seguridad
No aplique ni retire la pinza o los cables de medida en o de los conductores con tensión ■ peligrosos no aislados o que estén cerca de ellos, donde exista la posibilidad de que se produzcan descargas eléctricas, quemaduras eléctricas o arcos eléctricos. Manual de usuario www.megger.com... -
Página 3: El Instrumento Se Puede Utilizar Y Retirar De Conductores Con Tensión Peligrosos
CATIII Categoría de medición III: Equipos conectados entre el cuadro de distribución y las tomas de corriente. CATII Categoría de medición II: Equipos conectados entre las tomas de corriente y los equipos del usuario. www.megger.com Manual de usuario... -
Página 4: Características
Retención máx./mín. ■ Retención de datos inteligente ■ Rotación de fases ■ Filtro de supresión de ruido de alta frecuencia ■ Apagado automático (APO) ■ Estándar de seguridad CAT IV 600 V/CAT III 1000 V ■ Manual de usuario www.megger.com... -
Página 5: Desembalaje E Inspección
Desembalaje e inspección Al retirar la nueva pinza amperimétrica del embalaje, debe contener los siguientes elementos: 1. Pinza amperimétrica DPM1000 de Megger 2. Juego de cables de medida (uno negro y uno rojo) 3. Sondas de medida (una negra y una roja) 4. -

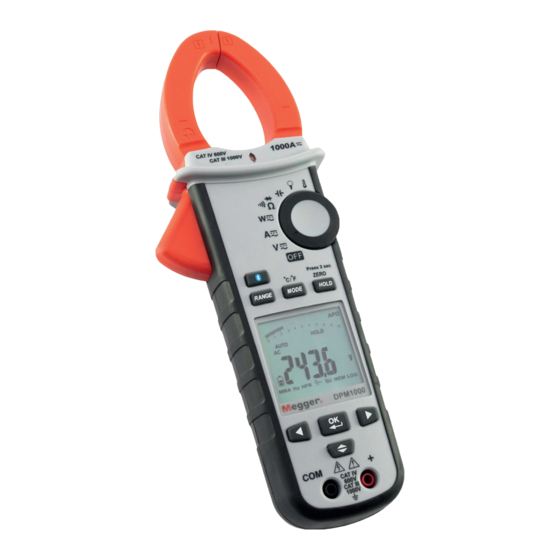

Página 6: Descripción Del Medidor
Descripción del medidor 1. Pinza 2. LED de búsqueda de tensión 3. Activador de la pinza 4. Interruptor de función giratorio 5. Pantalla LCD 6. Botones pulsadores de función / funcionamiento 7. Terminal de entrada + Manual de usuario www.megger.com... -
Página 7: Apagado Automático
LCD mostrará el nivel completo, medio y bajo para indicar la capacidad de la batería. Apagado automático Después de 15 minutos sin actividad El medidor puede volver a ponerse en funcionamiento encendiéndola desde la posición de apagado. www.megger.com Manual de usuario... - Página 8 Desactivación del apagado automático (APO): Pulse el botón OK (Aceptar) mientras enciende el medidor desde la posición de apagado. Botones pulsadores Bluetooth IZQUIERDA DERECHA ARRIBA/ABAJO Funcionamiento del menú Manual de usuario www.megger.com...
-
Página 9: Realización De Mediciones Básicas
Al retirar los cables de medida, retire el cable de medida con tensión antes de retirar el cable de medida común. www.megger.com Manual de usuario... -
Página 10: Tensión De Medición
Tensión de medición Advertencia Para evitar descargas eléctricas, peligros o daños en el medidor, no intente realizar una medición que pueda superar los 1000 V de CC o de CA RMS. Manual de usuario www.megger.com... -
Página 11: Corriente De Medición
III 1000 V con respecto a la conexión a tierra de la pinza. Barrera fija de protección para manos. No sujete el medidor por encima de la barrera fija - La linterna se enciende cuando se abren las pinzas. www.megger.com Manual de usuario... -
Página 12: Modo De Detección Automática
- Pulse el botón MODE (Modo) para acceder al modo de CA/CC/CA+CC. - Pulse el botón MODE (Modo) durante más de 2 segundos para volver al modo de detección automática Retención de rendimiento (solo modo de CA) Modo V de CA >2SEC >2SEC Manual de usuario www.megger.com... - Página 13 En el modo de retención de rendimiento, el medidor guardará tanto los valores de pico positivo como negativo. El valor de pico positivo se muestra en el modo de rendimiento máximo. El valor de pico negativo se muestra en el modo de rendimiento mínimo. www.megger.com Manual de usuario...
-
Página 14: Corriente Inrush : (Solo Modo De Ca)
Si la corriente Inrush medida fuera superior a 100 A de CA, establezca el rango a 1000 A antes de activar la corriente Inrush. Motor Hora Motor Punto encendido apagadot activaciónt Esperando activación Después del evento de activación Manual de usuario www.megger.com... -
Página 15: Frecuencia De Medición (Solo Modo De Ca)
- A de CC cero está disponible en los modos de detección automática, CC y CA+CC. Frecuencia de medición (solo modo de CA) Seleccione el icono “Hz” y, a continuación, pulse el botón OK (Aceptar) para acceder o salir del modo de medición de frecuencia. www.megger.com Manual de usuario... - Página 16 NOTA: Pulse la tecla HOLD (Mantener) en el modo MAX/MIN/AVG (máx./mín./promedio) para que el medidor deje de actualizar los valores máximo, mínimo y promedio. El modo de retención debe estar desactivado para continuar actualizando los valores. Manual de usuario www.megger.com...
-
Página 17: Medición De Armónicos (Solo Modo De Ca)
Hn=RMS de armónico individual ÷ RMS de fundamental ×100 %. Pulse el botón Rango (Rango) para mostrar el orden de armónicos o el valor del armónico (unidad: %). el valor de h01 el valor de h25 www.megger.com Manual de usuario... -
Página 18: Medición De Potencia Activa (W)/Factor De Potencia (Pf)
(La dirección de la corriente debe ser la misma que la de la siguiente figura) Sin signo: indica que la alimentación fluye desde la fuente de alimentación a la carga. Signo “_”: indica que la potencia fluye de la carga a la fuente de alimentación. Manual de usuario www.megger.com... -
Página 19: Mensaje En Pantalla Por Rango Excedido
(carga inductiva). Signo “_”: la fase de la señal de corriente está adelantada con respecto a la señal de tensión (carga capacitiva). Mensaje en pantalla por rango excedido: OL.U: sobrecarga de tensión OL.A: sobrecarga de corriente ± OL kW: potencia activa > 1050 kW o < -1050 kW. www.megger.com Manual de usuario... - Página 20 Medición de potencia trifásica, 3 fases, 3 cables, equilibrada / desequilibrada Paso 1. Coloque el interruptor giratorio en la posición “W” Paso 2. Con el botón MODE (Modo), seleccione ACW (W de CA). Carga Negro Rojo Rojo Negro Manual de usuario www.megger.com...
- Página 21 3 fases, 4 cables, equilibrada / desequilibrada Paso 1. Coloque el interruptor giratorio en la posición “W” Paso 2. Con el botón MODE (Modo), seleccione ACW (W de CA). Carga Rojo Negro Rojo Negro Rojo Negro www.megger.com Manual de usuario...
- Página 22 Rotación de fases Fase 1 Fase 2 Fase 3 Manual de usuario www.megger.com...
- Página 23 Si aparece “LoU” en el medidor, es posible que los cables de medida se hayan retirado antes de finalizar el procedimiento de medición por completo. Paso 6: para repetir la medida, vuelva a pulsar el botón OK (Aceptar). www.megger.com Manual de usuario...
-
Página 24: Medición De Ohmios
“ o “ “. Pulse el botón MODE (Modo) durante más de 2 segundos para volver al modo de detección automática. El LED rojo se encenderá si la resistencia del DUT es inferior a 30 Ω. Manual de usuario www.megger.com... -
Página 25: Medición De Capacidad
Utilice la función de tensión de CC para confirmar que el condensador se ha descargado. Nota: En el medidor se mostrará “diSC” mientras se descarga el condensador. www.megger.com Manual de usuario... -
Página 26: Medición De Temperatura °C / °F
Coloque el interruptor giratorio en la posición “ “. Vent / Pipe K Ventilación / conducto No realice ninguna medición de alta tensión antes de efectuar una medición de temperatura, ya que la precisión de medición en °C/°F puede verse afectada. Manual de usuario www.megger.com... -
Página 27: Modo Rango Automático
El medidor puede almacenar un máximo de 1000 entradas de datos. Para acceder al modo MEM, utilice las teclas de flecha para seleccionar el icono MEM y pulse el botón OK (Aceptar). En este modo puede utilizar las siguientes opciones: www.megger.com Manual de usuario... - Página 28 Para salir del modo MEM, utilice las teclas de flecha para seleccionar el icono MEM y pulse el botón OK (Aceptar). Límite de guardado automático. Función Límite V, A, W, Cap 5 % del rango 10 % del rango de 100 Hz 5 % del rango de 1 kHz /10 kHz Manual de usuario www.megger.com...
- Página 29 Bluetooth El medidor utiliza la tecnología inalámbrica Bluetooth v4.0 de baja potencia para transferir datos en tiempo real a la aplicación gratuita Megger Link , disponible para iOS y Android. El rango máximo de comunicación al aire libre es de unos 10 m. Esta función no está...
-
Página 30: Búsqueda De Tensión
Botón OK (Aceptar): desactiva el apagado automático. La pantalla muestra “AoFF”. Botón IZQUIERDA: desactiva la retroiluminación activa. La pantalla muestra “LoFF”. Botón HOLD (Mantener): muestra todos los símbolos de la pantalla LCD durante unos 10 segundos. Manual de usuario www.megger.com... -
Página 31: Visualización De Estado De La Batería
Sustituya la batería en cuanto aparezca el indicador de batería baja para evitar lecturas imprecisas Sustitución de las pilas Precaución Retire todos los cables de medida del medidor antes de abrir la tapa de las pilas o la carcasa del medidor. www.megger.com Manual de usuario... -
Página 32: Especificaciones Generales
Tamaño del conductor: diámetro de 40 mm Grado de contaminación: 2 EMC: EN 61326-1 Choque y vibración: según MIL-PRF-28800F para un instrumento de clase 2. Protección contra caídas: caída de 1,2 m en madera dura sobre un suelo de hormigón. Manual de usuario www.megger.com... -
Página 33: Especificaciones Eléctricas
4,0 % a la precisión. CF 3 a 460 V, 460 A 2 a 690 V, 690 A Precisión de CA + CC Vrms: similar a la especificación de V CA + especificación de V CC www.megger.com Manual de usuario... - Página 34 ± (3,0% + 15 dígitos) 1400 A Precisión definida para: Onda sinusoidal, V CA>5 Vrms / A CA>5 Arms, frecuencia 50 ~ 400 Hz. -Para ondas cuadradas, la precisión no se especifica. -Solo adecuado para los eventos repetitivos. Manual de usuario www.megger.com...
-
Página 35: Sensibilidad
Precisión definida para: Onda sinusoidal, frec. 50/60 Hz Respuesta de funcionamiento aprox. 100 ms Nivel de activación de INRUSH: 1 Arms para un rango de 100 A 10 A rms para un rango de 1000 A www.megger.com Manual de usuario... - Página 36 Tensión máxima de circuito abierto para diodo: aproximadamente ±1,8 V Umbral de continuidad: < 30 Ω pitido activado. > 100 Ω pitido desactivado. Indicador de continuidad: vibración de tono de 2 kHz Tiempo de respuesta de continuidad: < 100 ms. Manual de usuario www.megger.com...
- Página 37 El medidor necesita 2 horas de estabilidad para cualquier cambio de temperatura ambiente de más de ± 5 °C. (12) Búsqueda de tensión Rango de tensión de sensibilidad >100 ~ 1000 V CA (en el borde superior de la pinza) Producto fabricado en Taiwán www.megger.com Manual de usuario...
-
Página 38: Mantenimiento
Megger se ha registrado en el Reino Unido como fabricante de equipos eléctricos y electrónicos. El número de registro es WEE/DJ2235XR. Para desechar los productos de Megger al término de su vida útil, los usuarios del Reino Unido pueden ponerse en contacto con B2B Compliance a través de la página web www.b2bcompliance.org.uk o del teléfono 01691 676124. - Página 39 Las legislaciones de algunos estados o países varían, por lo que las limitaciones mencionadas anteriormente pueden no aplicarse a su caso. Megger Instruments S.L Nave 16, Calle la Florida 1, Parque Empresarial Villapark, 28670 Villaviciosa de Odón (Madrid)
