5

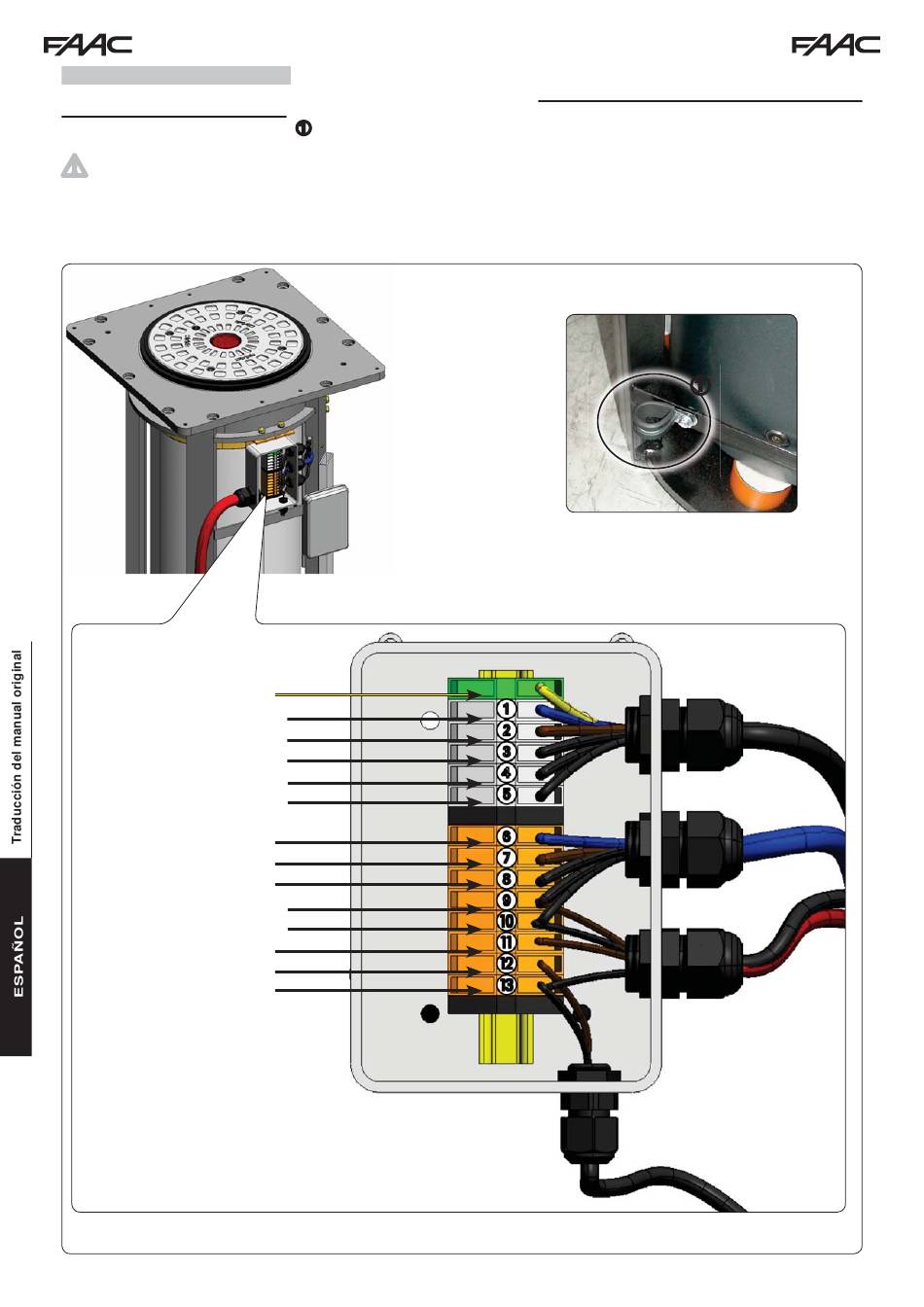

CABLEADOS ELÉCTRICOS
Para conectar el pilón a la unidad de gestión utilice un cable multipolar del tipo FG7OR-0,6/1kV-16G1,5 (16 cables de 1,5mm²) con
una longitud máxima de 50 metros. Dicho cable debe colocarse dentro de una vaina de ø 45mm, fijado al sujeta-cables situado en
la parte inferior del bastidor (fig. 7 ref. ³), y debe sobresalir 1,2 m de la arqueta para la versión H600 y 1,6 m para la versión H800.
Realice los cableados eléctricos en la caja de derivación situada al lado del pilón, tal y como se indica en la figura inferior.
!
Los posibles accesorios adicionales (por ej. fotocélulas, pulsadores de apertura y cierre, etc.) que se
conectan a la central, deben tener obligatoriamente doble aislamiento.
Tierra
Motor Fase
Motor neutro
Motor fase
Electroválvula
+24V
Luces
Zumbador
Presóstato
Final de carrera ARRIBA N.C.
Final de carrera ABAJO N.C.
Común Final de carrera
J275 HA 600-800
{
{
{
8
³
Fig. 7
732649 - Rev.C
