SMARTLINE® RM71 (TDR)
Mono-cable Ø2 mm / 0,08¨

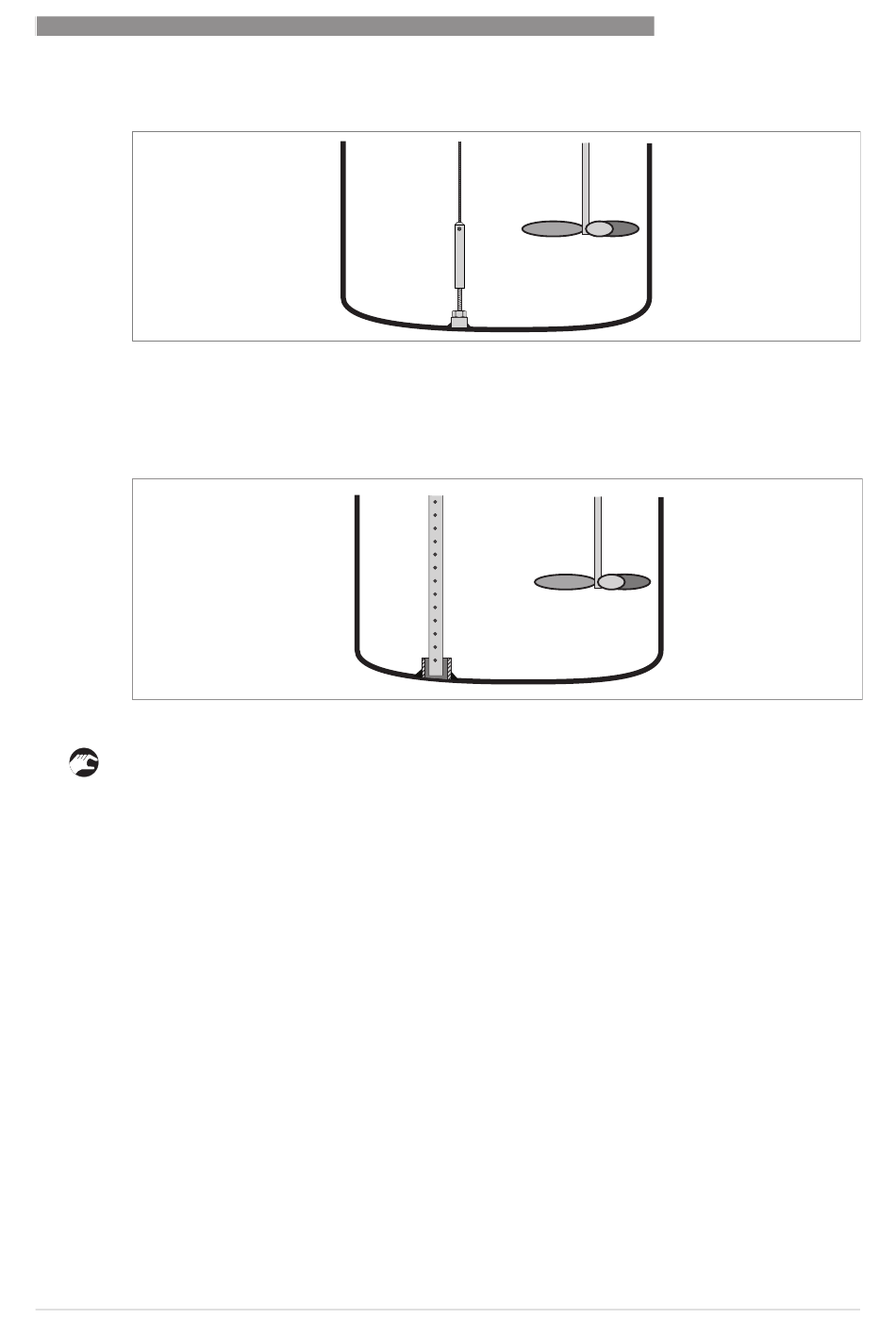

Figura 3-15: Cómo fijar una sonda de mono-cable de Ø2 mm / 0,08¨ para mantenerla recta
El contrapeso de la sonda tiene un agujero con una rosca interna M8. Puede fijar el contrapeso
de la sonda a un extremo roscado.
Coaxial Ø22 mm / 0,87¨
Figura 3-16: Cómo fijar una sonda coaxial para mantenerla recta
• Suelde al fondo del tanque un tubo con diámetro interno de 23...25 mm / 0,91...1¨.
Compruebe que el tubo está alineado con la conexión de proceso situada en la parte
i
superior del tanque.
• Baje la sonda hasta introducirla en el tanque.
• Inserte el extremo de la sonda en el tubo.
Si esto no es posible, puede montar unas abrazaderas en la sonda.
34-VF-25-17-SP iss.5 GLO December 15 US
www.honeywell.com/ps
INSTALACIÓN
