IMPORTANTE!
El terminal de puesta a tierra está conectado al chasis de la fuente. Este debe estar
conectado a un punto eficiente de puesta a tierra de la instalación eléctrica general.
Cuidado para no invertir el conductor de puesta a tierra del cable de entrada (cable verde
/ amarillo) a cualquier una de las fases de la llave general o disyuntor, pues esto colocaría
el chasis bajo tensión eléctrica. No utilice el neutro de la red para la puesta a tierra.

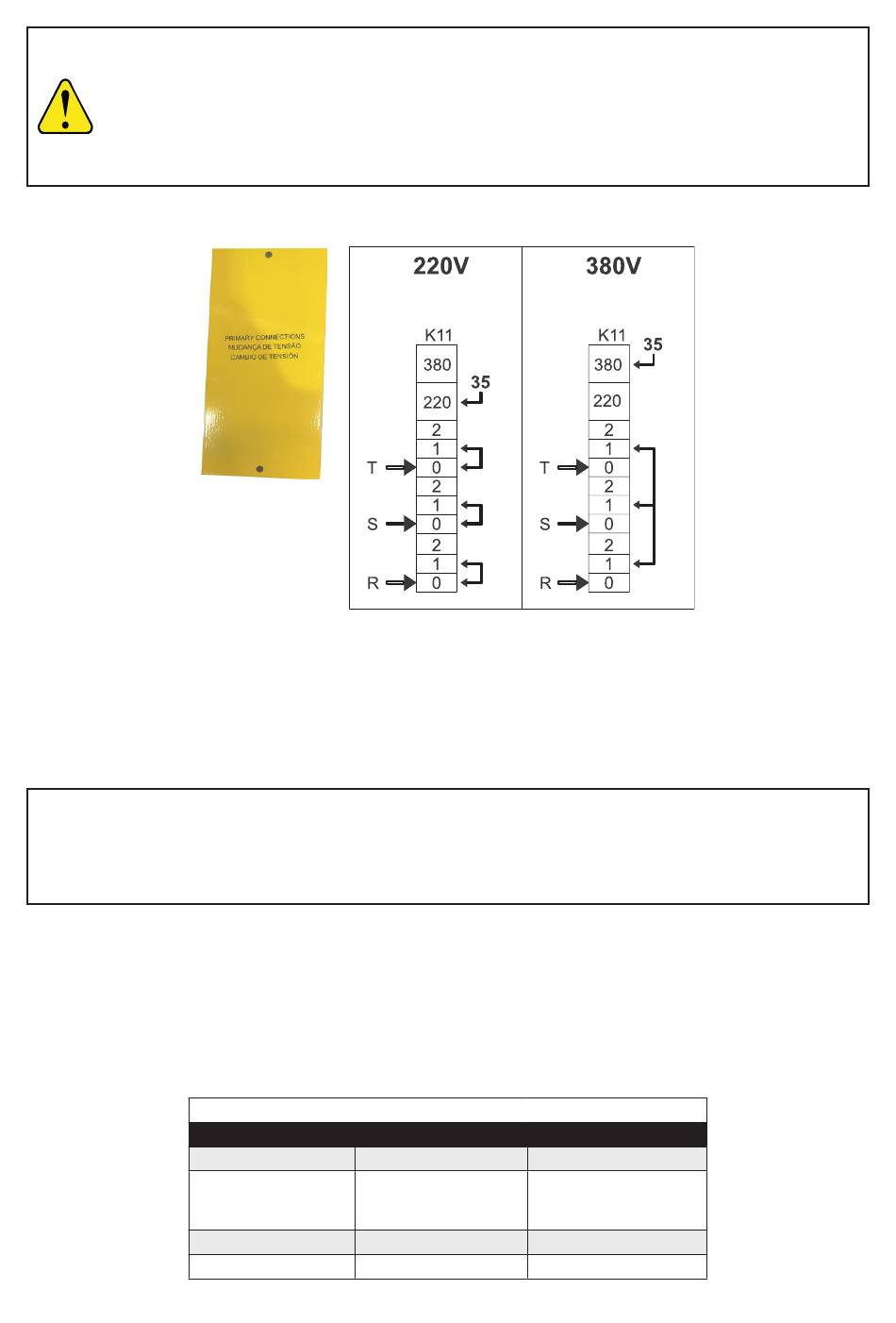

Las Smashweld 351/351TopFLex se entregan para conectarlas a una red de alimentación de 380 V
(trifásica). Si la tensión de alimentación en el local de trabajo es diferente de 380 V, las conexiones
primarias deben ser modificadas como se indica en la figura que sigue. Al retirar la tapa de cambio de
tensión localizada en el lado derecho se permite acceder a la barra de terminales de las conexiones
primarias. Atención: Modificar también la posición de la conexión del transformador auxiliar (cable 35)
NOTA!
Conectar el equipo a la red de alimentación eléctrica con una impedancia de red de 0,210
ohmios o inferiores. Si la impedancia de red es mayor, existe el riesgo de que los dispositivos
de iluminación presentan fallas.
4.8
Rodillos de tracción
El mecanismo de avance del alambre de los Conjuntos Smashweld 351 poseen un rodillo de
presión plana para todos los tipos y diámetros de alambre y otro de tracción intercambiable de
acuerdo con el tipo y diámetro del alambre. Ver la tabla 4.1 para ver los diámetros usados en
esta máquina.
TABLA 4.1
RODILLOS DE TRACCIÓN
TIPO DE ALAMBRE
Sólidos, aceros
Tubular
Aleaciones de Aluminio
CAMBIO DE TENSIÓN
Diámetro (mm)
0,60 - 0,80
0,80 - 1,00
0,90 - 1,20
1,00 - 1,20
1,00 - 1,20
Smashweld 351
0718424
0718377
0738887
0738885
0718371
11
