9. Vuelva a conectar los cables de alimentación de corriente contínua a la fuente de alimentación.
10. Conecte el cable de alimentación de CA al conector de alimentación de CA.
11. Vuelva a colocar la cubierta del
Conectores de alimentación de corriente continua

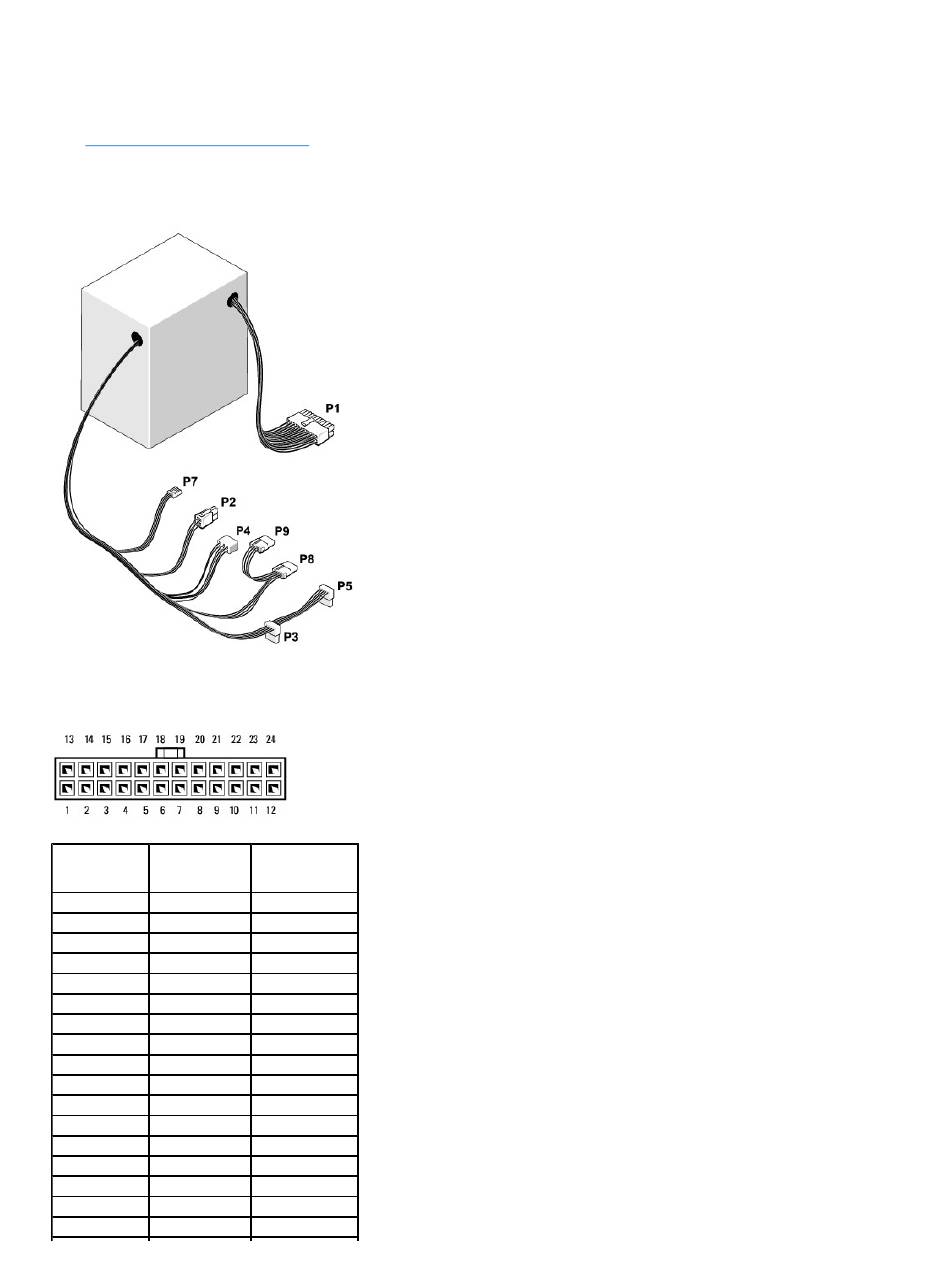

Conector de alimentación de CC P1
Número de pata Nombre de señal
1 +3,3 VCC
2 +3,3 VCC
3 GND
4 VCC (+5 V)
5 GND
6 VCC (+5 V)
7 GND
8 PS_PWRGOOD
9 P5AUX
10 V_12P0_DIG
11 V_12P0_DIG
12 +3,3 V
13 +3,3 V
14 -12 V*
15 GND
16 PWR_PS_ON
17 GND
ordenador.
Cable de 18 AWG
Anaranjado
Anaranjado
Negro
Rojo
Negro
Rojo
Negro
Gris
Púrpura
Amarillo
Amarillo
Anaranjado
Anaranjado
Azul
Negro
Verde
Negro
