Planos acotados

10.1 Planos acotados
Módulo de ampliación 7KM PAC PROFIBUS DP

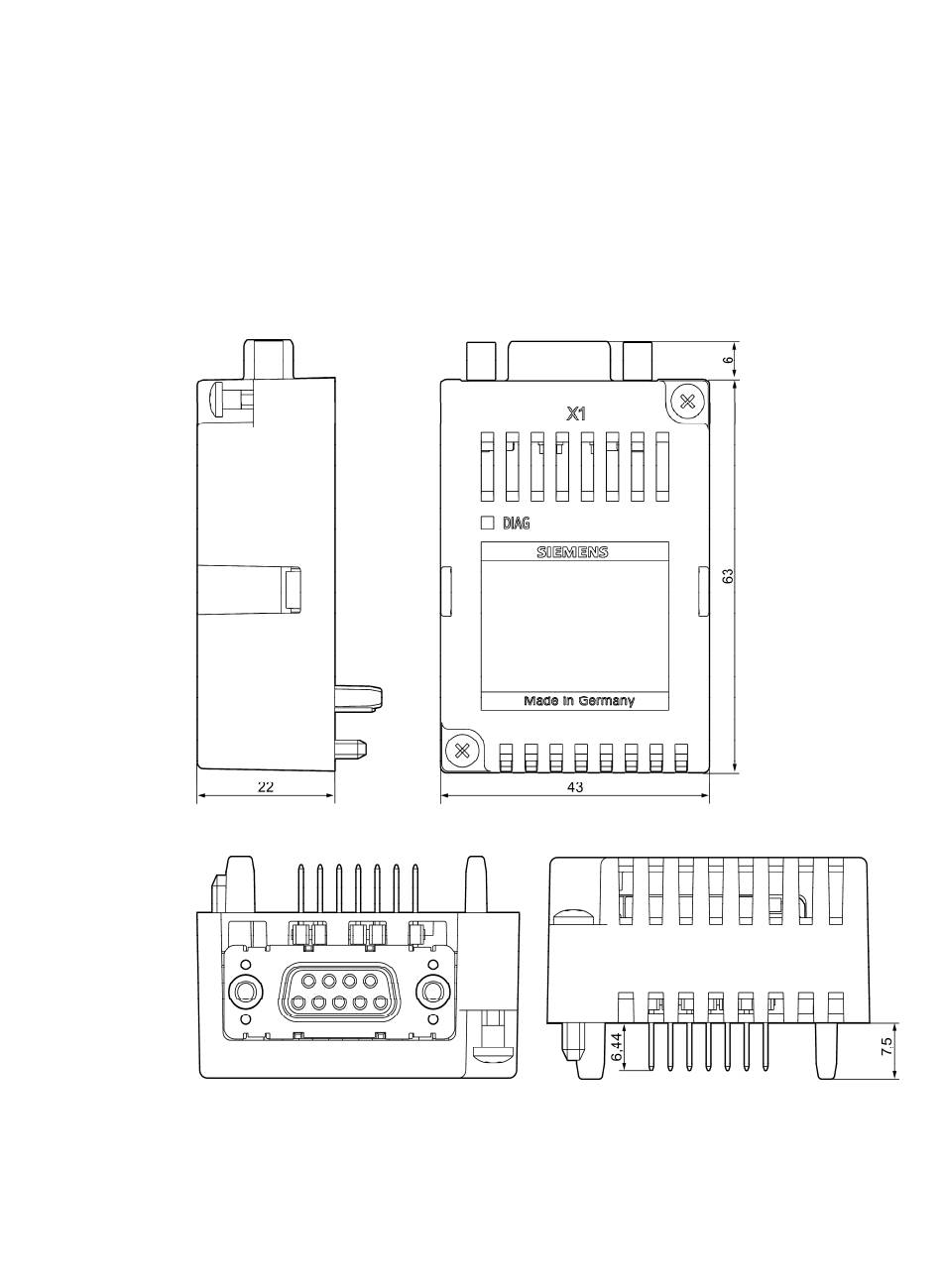

Imagen 10-1 Vista lateral y frontal con el conector hembra Sub-D
Imagen 10-2 Vista de abajo y vista en planta con el conector hembra Sub-D y las medidas de los
Todas las medidas en mm.
7KM PAC PROFIBUS DP, 7KM PAC SWITCHED ETHERNET PROFINET
Manual de producto, 10/2013, A5E01168846D-07
conectores macho entre el módulo de ampliación 7KM PAC PROFIBUS DP y el 7KM
PAC
